Презентация, доклад на тему Технология установки врезного замка
Содержание
- 1. Технология установки врезного замка
- 2. Организационный момент.1. Приветствие учащихся и учителя.2. Деление на группы
- 3. Новая тема.В жилых помещениях применяют врезные и
- 4. Рис. 1. Устройство и установка замка:а —
- 5. Дрелью или коловоротом высверливают отверстия 3 в
- 6. Вставляют замок.Затем размечают контур крепежной планки замка.
- 7. После пригонки запорную планку крепят шурупами. Запорную
- 8. Правила безопасности1. Правила ТБ при работе молотком.-
- 9. III. Практическая работаУстановка врезного замкаРазметьте, высверлите
- 10. Вопросы:1. Как разметить и обработать гнездо под
Организационный момент.1. Приветствие учащихся и учителя.2. Деление на группы

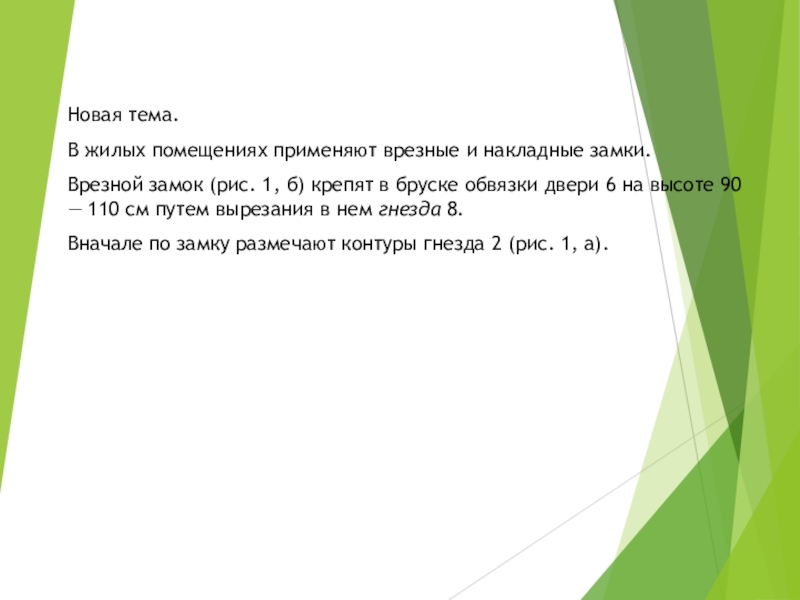

Слайд 3Новая тема.
В жилых помещениях применяют врезные и накладные замки.
Врезной замок (рис.
1, б) крепят в бруске обвязки двери 6 на высоте 90 — 110 см путем вырезания в нем гнезда 8.
Вначале по замку размечают контуры гнезда 2 (рис. 1, а).
Вначале по замку размечают контуры гнезда 2 (рис. 1, а).
Слайд 4

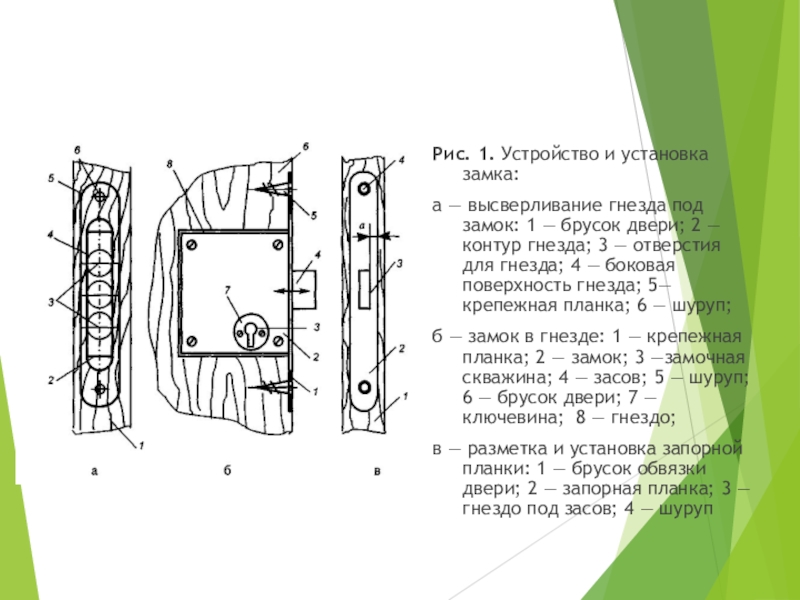

Рис. 1. Устройство и установка замка:
а — высверливание гнезда под замок:
1 — брусок двери; 2 — контур гнезда; 3 — отверстия для гнезда; 4 — боковая поверхность гнезда; 5—крепежная планка; 6 — шуруп;
б — замок в гнезде: 1 — крепежная планка; 2 — замок; 3 —замочная скважина; 4 — засов; 5 — шуруп; 6 — брусок двери; 7 — ключевина; 8 — гнездо;
в — разметка и установка запорной планки: 1 — брусок обвязки двери; 2 — запорная планка; 3 — гнездо под засов; 4 — шуруп
б — замок в гнезде: 1 — крепежная планка; 2 — замок; 3 —замочная скважина; 4 — засов; 5 — шуруп; 6 — брусок двери; 7 — ключевина; 8 — гнездо;
в — разметка и установка запорной планки: 1 — брусок обвязки двери; 2 — запорная планка; 3 — гнездо под засов; 4 — шуруп

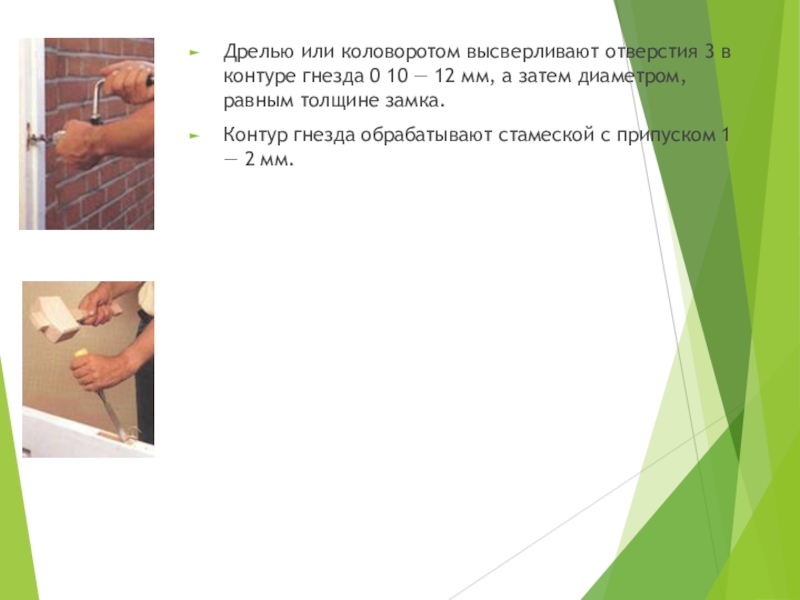

Слайд 5Дрелью или коловоротом высверливают отверстия 3 в контуре гнезда 0 10
— 12 мм, а затем диаметром, равным толщине замка.
Контур гнезда обрабатывают стамеской с припуском 1 — 2 мм.
Контур гнезда обрабатывают стамеской с припуском 1 — 2 мм.

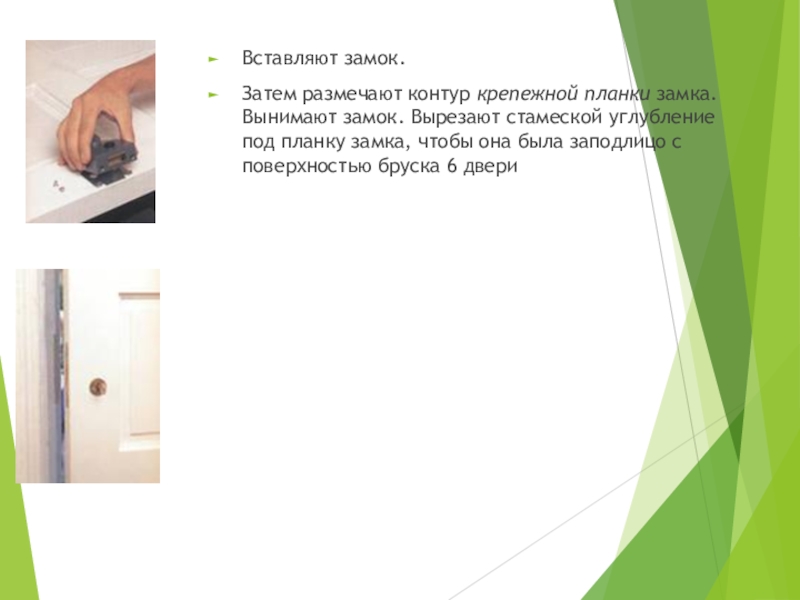

Слайд 6Вставляют замок.
Затем размечают контур крепежной планки замка. Вынимают замок. Вырезают стамеской
углубление под планку замка, чтобы она была заподлицо с поверхностью бруска 6 двери

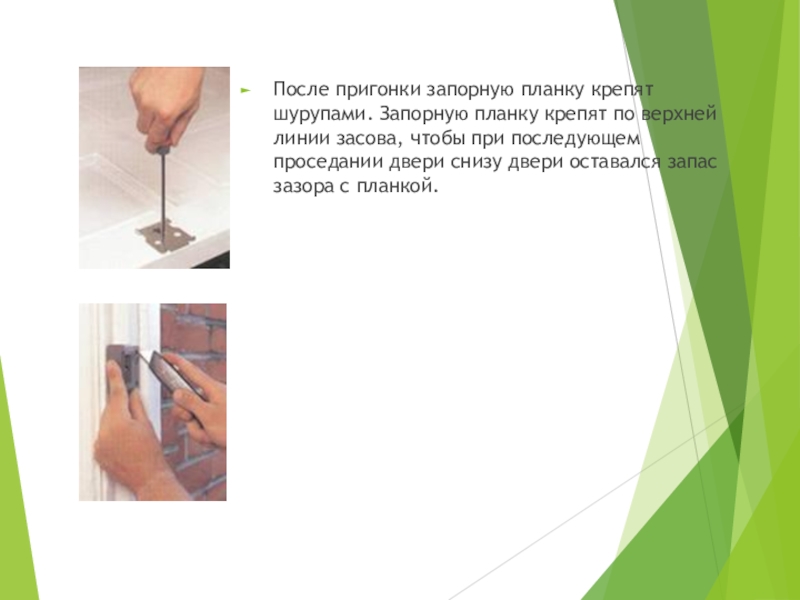

Слайд 7После пригонки запорную планку крепят шурупами. Запорную планку крепят по верхней
линии засова, чтобы при последующем проседании двери снизу двери оставался запас зазора с планкой.

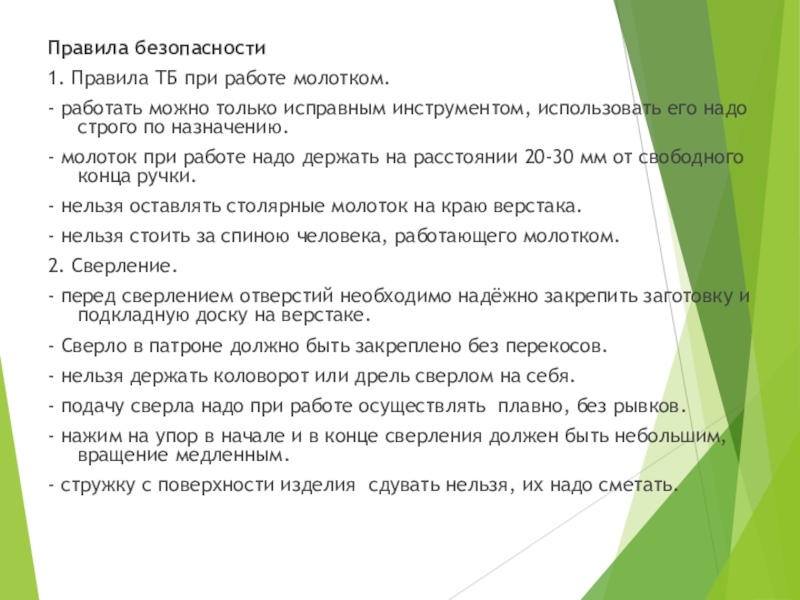

Слайд 8Правила безопасности
1. Правила ТБ при работе молотком.
- работать можно только исправным
инструментом, использовать его надо строго по назначению.
- молоток при работе надо держать на расстоянии 20-30 мм от свободного конца ручки.
- нельзя оставлять столярные молоток на краю верстака.
- нельзя стоить за спиною человека, работающего молотком.
2. Сверление.
- перед сверлением отверстий необходимо надёжно закрепить заготовку и подкладную доску на верстаке.
- Сверло в патроне должно быть закреплено без перекосов.
- нельзя держать коловорот или дрель сверлом на себя.
- подачу сверла надо при работе осуществлять плавно, без рывков.
- нажим на упор в начале и в конце сверления должен быть небольшим, вращение медленным.
- стружку с поверхности изделия сдувать нельзя, их надо сметать.
- молоток при работе надо держать на расстоянии 20-30 мм от свободного конца ручки.
- нельзя оставлять столярные молоток на краю верстака.
- нельзя стоить за спиною человека, работающего молотком.
2. Сверление.
- перед сверлением отверстий необходимо надёжно закрепить заготовку и подкладную доску на верстаке.
- Сверло в патроне должно быть закреплено без перекосов.
- нельзя держать коловорот или дрель сверлом на себя.
- подачу сверла надо при работе осуществлять плавно, без рывков.
- нажим на упор в начале и в конце сверления должен быть небольшим, вращение медленным.
- стружку с поверхности изделия сдувать нельзя, их надо сметать.
Слайд 9III. Практическая работа
Установка врезного замка
Разметьте, высверлите и выдолбите гнездо под
замок
и ключевину.
Вставьте и закрепите замок.
Разметьте положение запорной планки и гнезда под засов. Выдолбите гнездо и вырежьте углубление. Закрепите запорную планку.
Вставьте и закрепите замок.
Разметьте положение запорной планки и гнезда под засов. Выдолбите гнездо и вырежьте углубление. Закрепите запорную планку.
Слайд 10Вопросы:
1. Как разметить и обработать гнездо под врезной замок?
2. Как
разметить и укрепить запорную планку?
3. Как разметить гнездо под засов с помощью пластилина?
IV. Подведение итогов.
3. Как разметить гнездо под засов с помощью пластилина?
IV. Подведение итогов.
