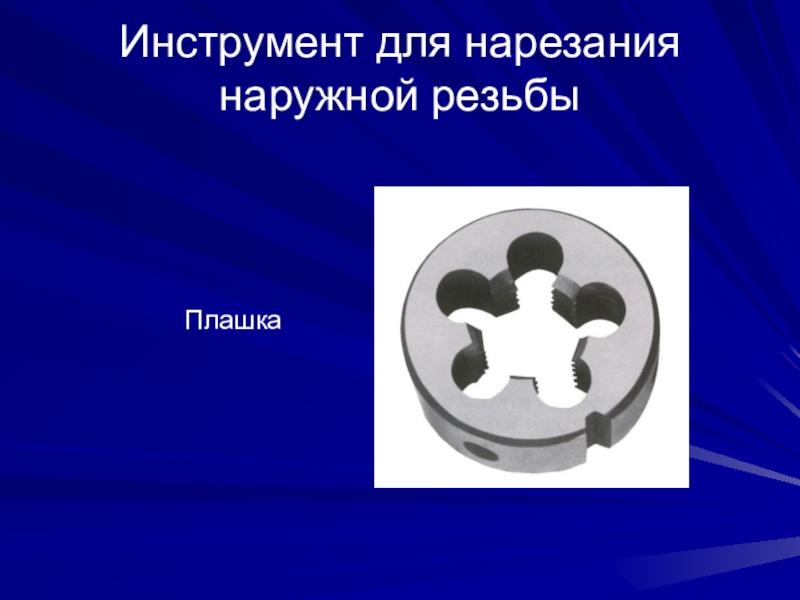

4. Инструмент для нарезания наружной резьбыПлашка
5. Слайд 5
6. Инструмент для нарезания внутренней резьбы МетчикиМетчики

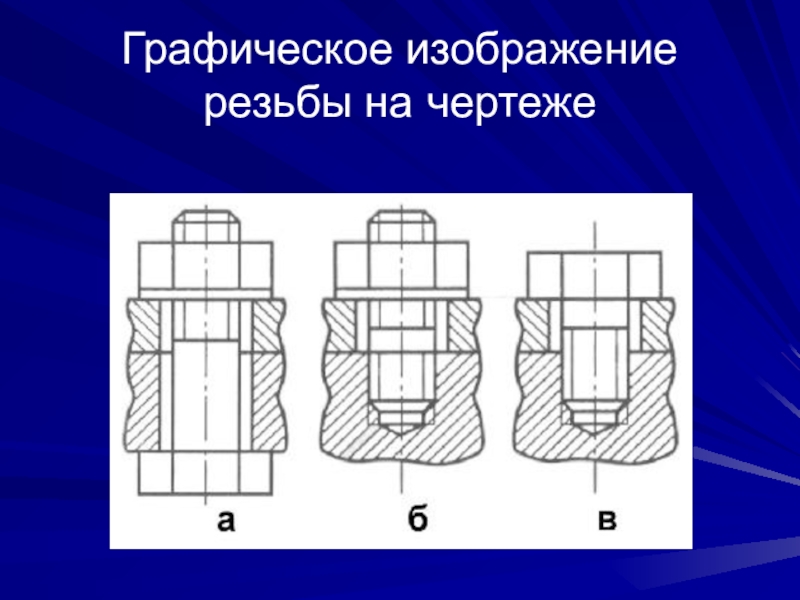

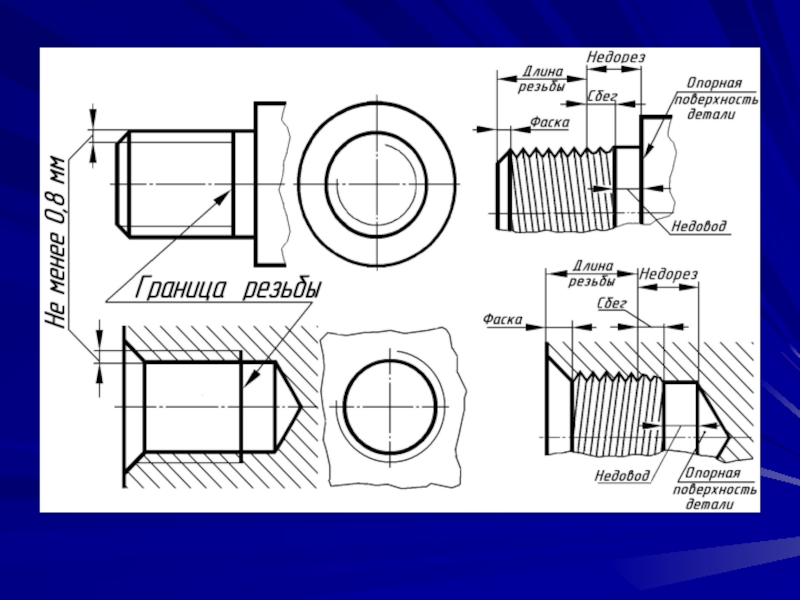

7. Графическое изображение резьбы на чертеже
8. Слайд 8

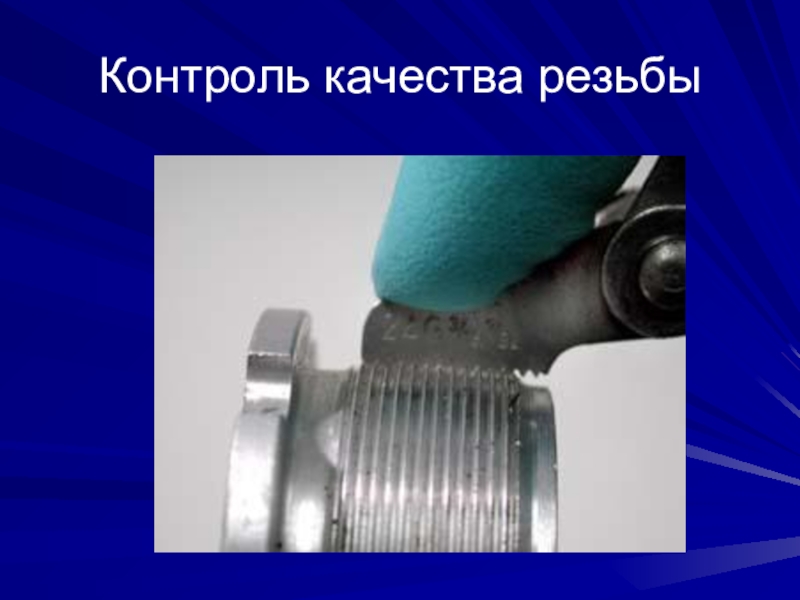

9. Контроль качества резьбы

определениеПод резьбой понимают винтовые канавки и гребешки (витки) , образованные на стержне или в отверстии. Стержень с резьбой условно называют винтом , а деталь с резьбой в отверстии-гайкой.Соответственно различают наружную и внутреннюю резьбу.В зависимости от направления

Главная
Технология
Технология. Презентация: Понятие о резьбе

Слайд 1Понятие о резьбе
Элементы и виды резьбы

Слайд 2определение

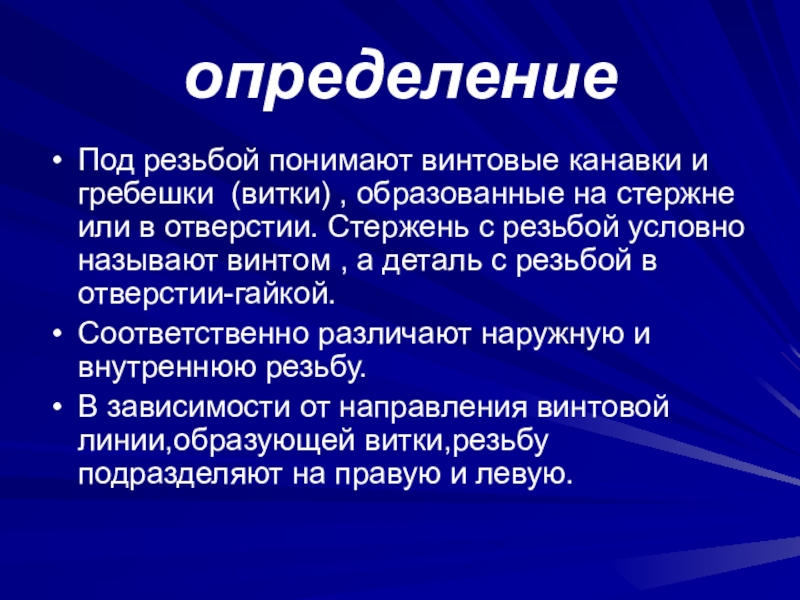

Под резьбой понимают винтовые канавки и гребешки (витки) , образованные на

стержне или в отверстии. Стержень с резьбой условно называют винтом , а деталь с резьбой в отверстии-гайкой.
Соответственно различают наружную и внутреннюю резьбу.
В зависимости от направления винтовой линии,образующей витки,резьбу подразделяют на правую и левую.

определениеПод резьбой понимают винтовые канавки и гребешки (витки) , образованные на стержне или в отверстии. Стержень с

Слайд 3Треугольная резьба и ее элементы

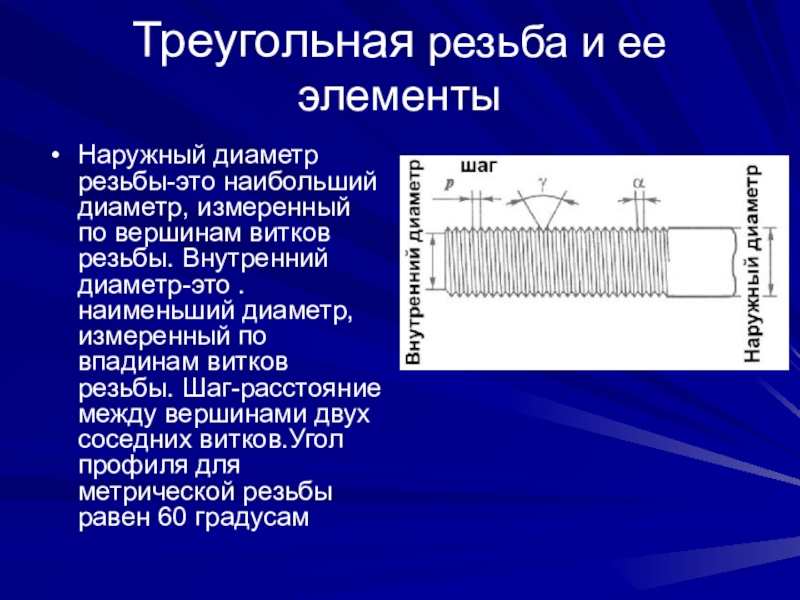

Наружный диаметр резьбы-это наибольший диаметр, измеренный по

вершинам витков резьбы. Внутренний диаметр-это .наименьший диаметр,измеренный по впадинам витков резьбы. Шаг-расстояние между вершинами двух соседних витков.Угол профиля для метрической резьбы равен 60 градусам
