Общие понятия и определения Сверление – это операция по образованию сквозных и глухих отверстий в сплошном материале, выполняемая при помощи режущего инструмента – сверла, совершающего вращательное и поступательное движения относительно своей оси.

Слайд 1Виды сверл их конструкция и геометрия
Лекция 7 .

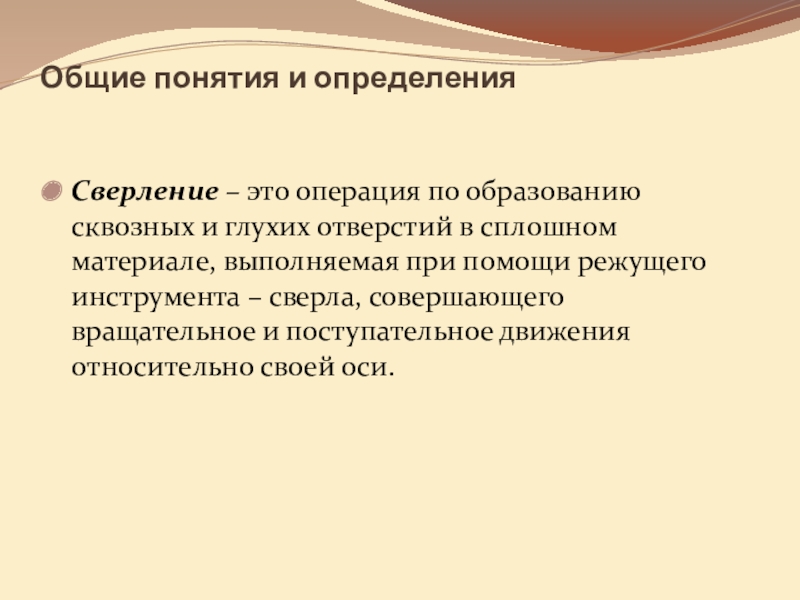

Слайд 2Общие понятия и определения
Сверление – это операция по образованию сквозных и

глухих отверстий в сплошном материале, выполняемая при помощи режущего инструмента – сверла, совершающего вращательное и поступательное движения относительно своей оси.

Общие понятия и определения Сверление – это операция по образованию сквозных и глухих отверстий в сплошном материале,

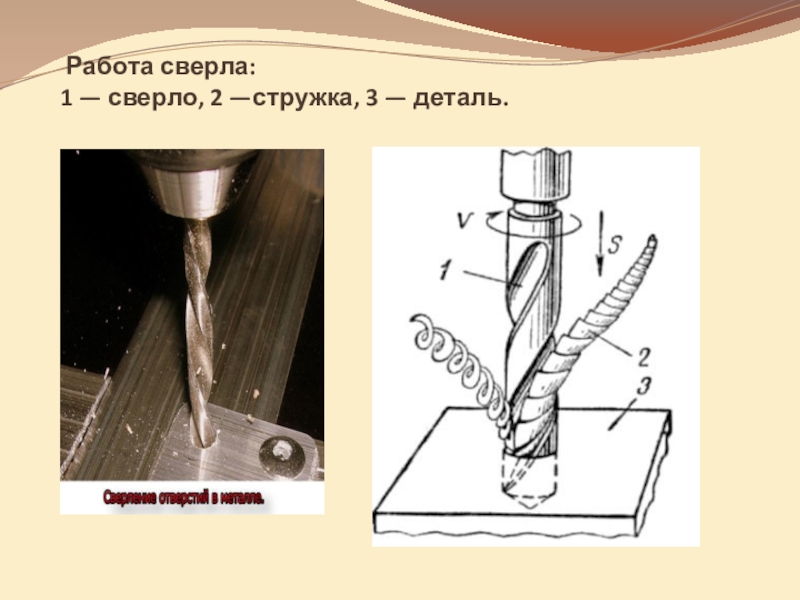

Слайд 3 Работа сверла: 1 — сверло, 2 —стружка, 3 — деталь.

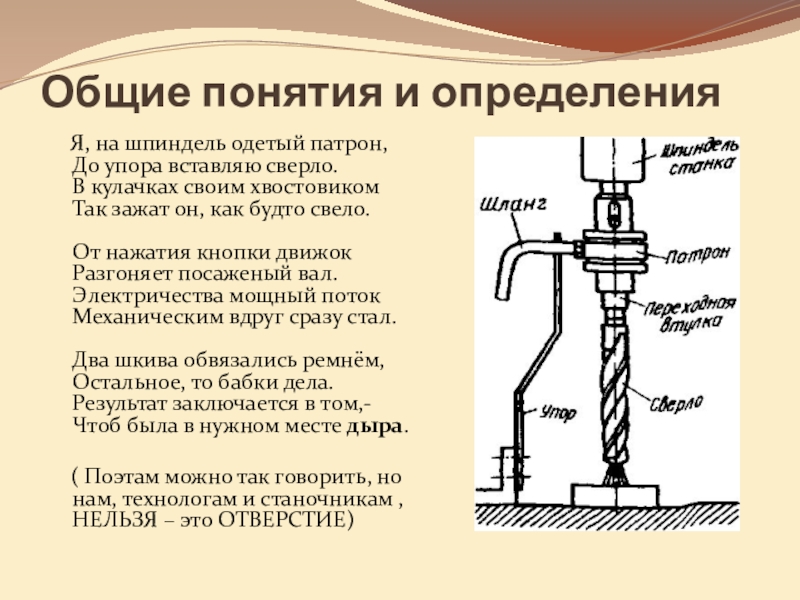

Слайд 4Общие понятия и определения
Я, на шпиндель одетый патрон, До упора

вставляю сверло. В кулачках своим хвостовиком Так зажат он, как будто свело. От нажатия кнопки движок Разгоняет посаженый вал. Электричества мощный поток Механическим вдруг сразу стал. Два шкива обвязались ремнём, Остальное, то бабки дела. Результат заключается в том,- Чтоб была в нужном месте дыра.

( Поэтам можно так говорить, но нам, технологам и станочникам , НЕЛЬЗЯ – это ОТВЕРСТИЕ)

Общие понятия и определения Я, на шпиндель одетый патрон, До упора вставляю сверло. В кулачках своим

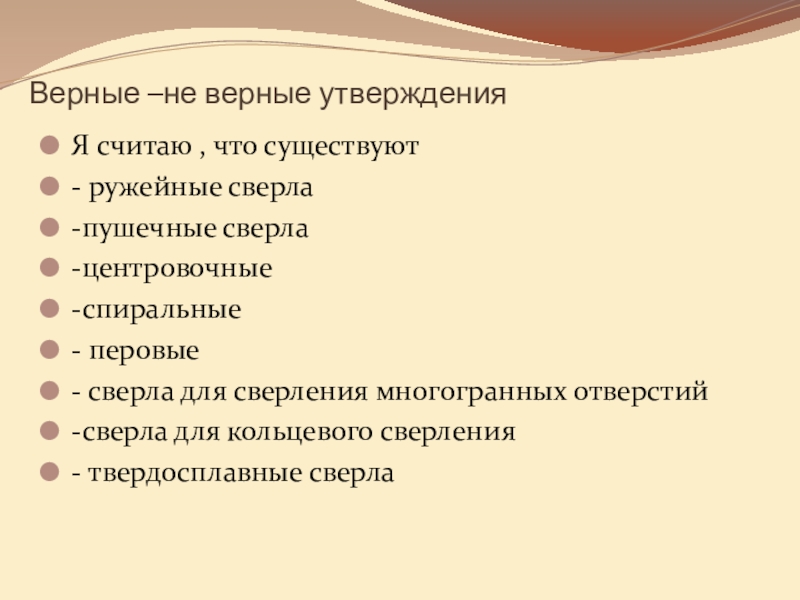

Слайд 5Верные –не верные утверждения
Я считаю , что существуют
- ружейные сверла
-пушечные сверла
-центровочные
-спиральные
-

перовые
- сверла для сверления многогранных отверстий
-сверла для кольцевого сверления
- твердосплавные сверла

Верные –не верные утвержденияЯ считаю , что существуют- ружейные сверла-пушечные сверла-центровочные-спиральные- перовые- сверла для сверления многогранных отверстий-сверла

Слайд 6 Элементы спирального сверла

Слайд 7Геометрия сверла
Угол между режущими кромками — угол 2 φ при вершине.

(2 φ – угол при вершине, w – угол наклона винтовой канавки α – главный задний угол, ϒ – передний угол)
В зависимости от обрабатываемого материала величина угла при вершине выбирается в следующих пределах:
Чугун, сталь - 116...118°.;
Стальные поковки и закаленная сталь – 125;
Латунь и мягкая бронза - 130... 140°.;
Мягкая медь - 125°.;
Алюминий- 130... 140°.;
Силумин - 90... 100°.;
Хрупкие материалы -90...10°.;
Пластмассы - 50...60°.;
Угол наклона поперечной режущей кромки составляет 50… 55°. ,а угол наклона винтовой канавки к оси отверстия со – 23… …27°.
