Презентация, доклад на тему Соединение части вида и части разреза
Содержание
- 1. Соединение части вида и части разреза
- 2. Что мы знаем о разрезах?1. Назначение разрезов2.
- 3. Повторим1. Разрезы применяют для выявления внутренней формы

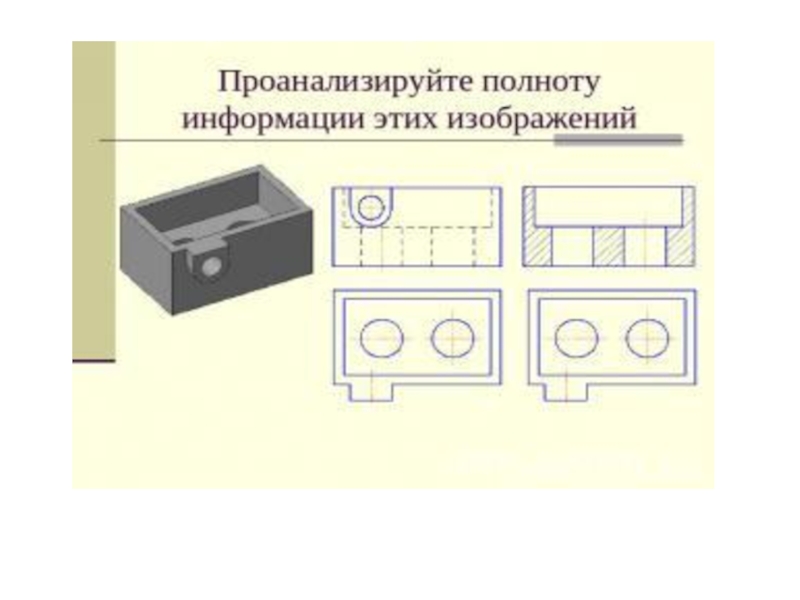

- 4. Слайд 4

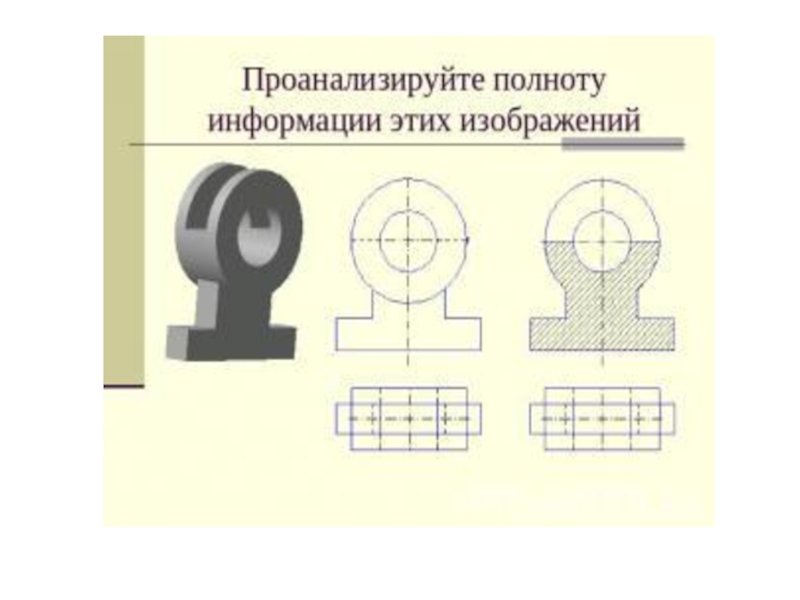

- 5. Слайд 5
- 6. Слайд 6
- 7. Слайд 7

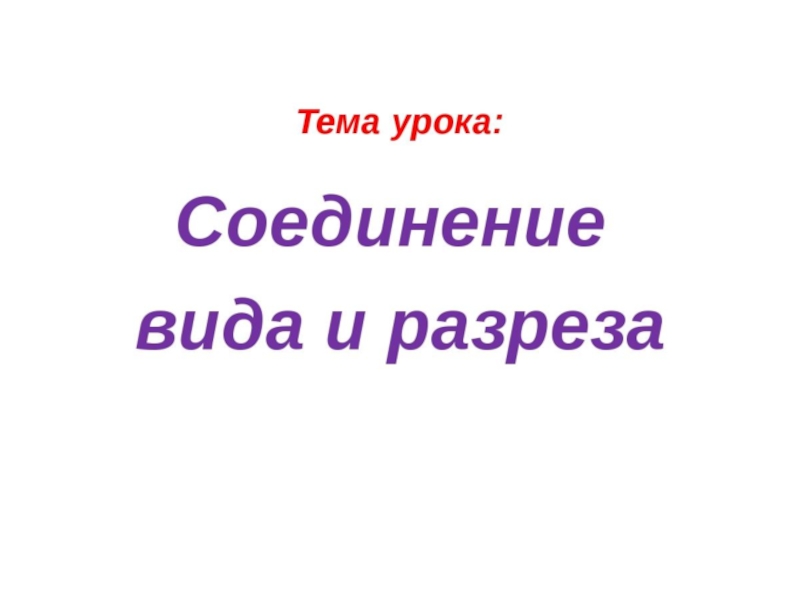

- 8. Сформулируйте тему урока
- 9. Слайд 9
- 10. Попробуйте поставить цельЧему должны научиться?Для чего?
- 11. 1. Узнать назначение соединения вида и разреза2. Научиться соединять вид и разрез3. Сэкономить время
- 12. Местным называют разрез, служащий для выявления устройства предмета лишь в отдельном, ограниченном месте
- 13. Местный разрез выделяют на виде сплошной волнистой

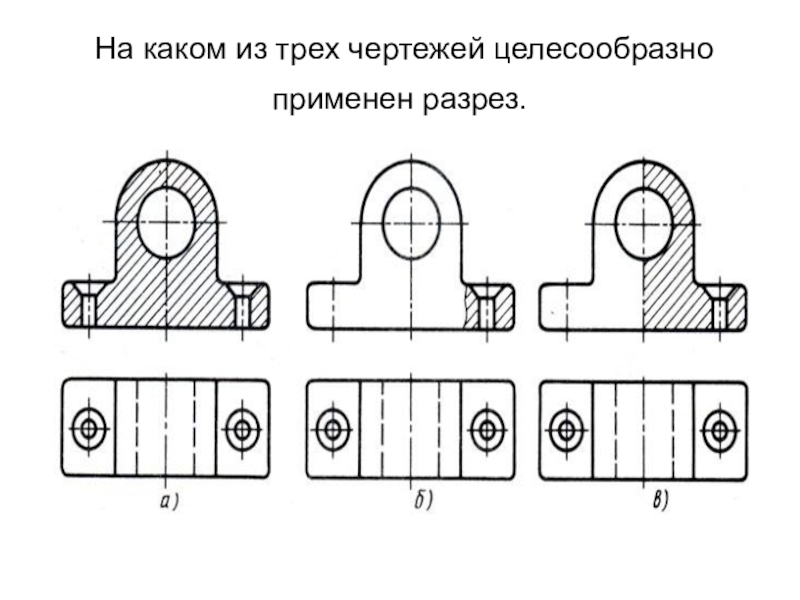

- 14. На каком из трех чертежей целесообразно применен разрез.

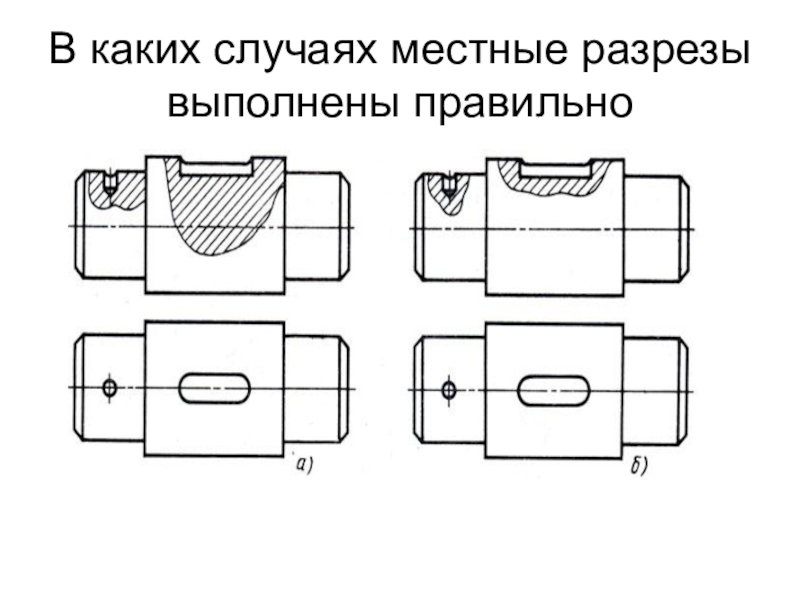

- 15. В каких случаях местные разрезы выполнены правильно

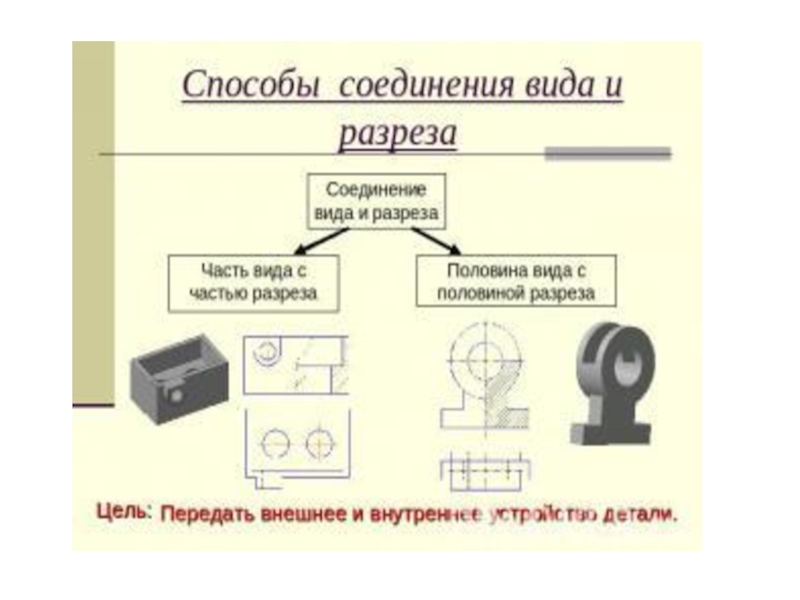

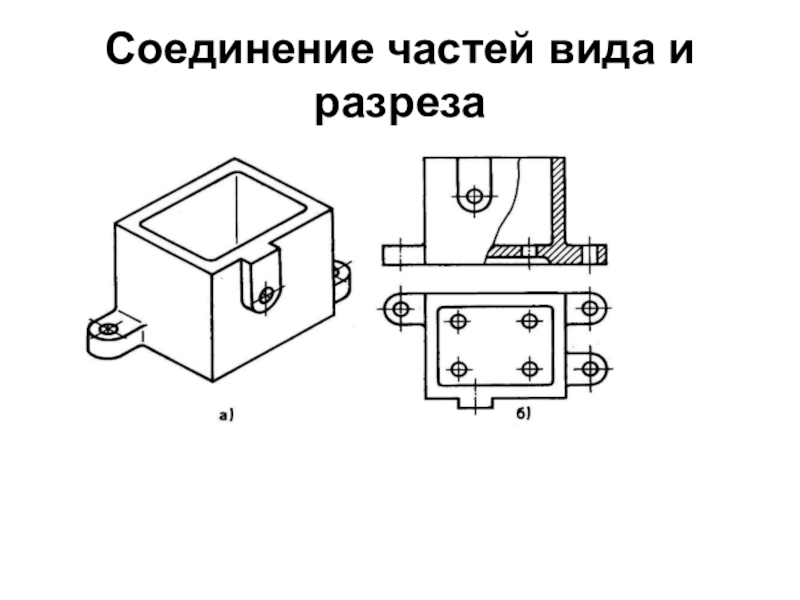

- 16. Соединение частей вида и разреза

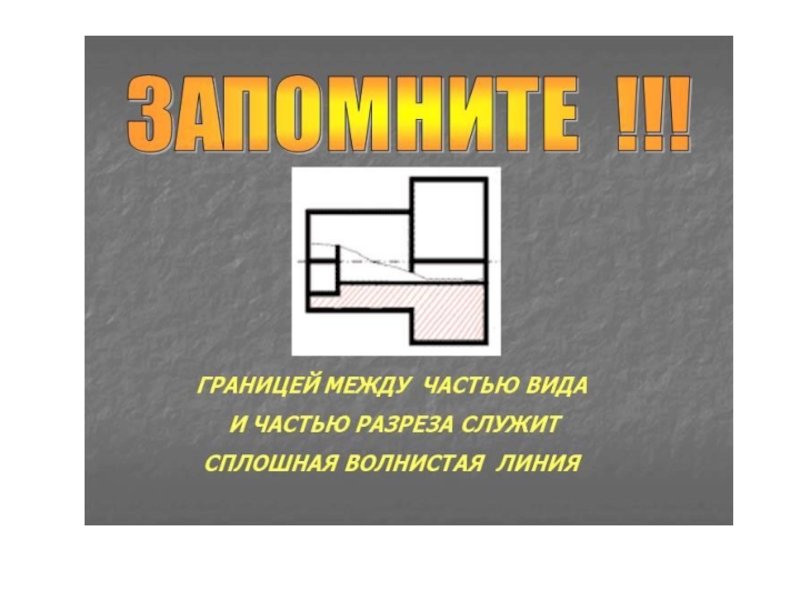

- 17. Слайд 17

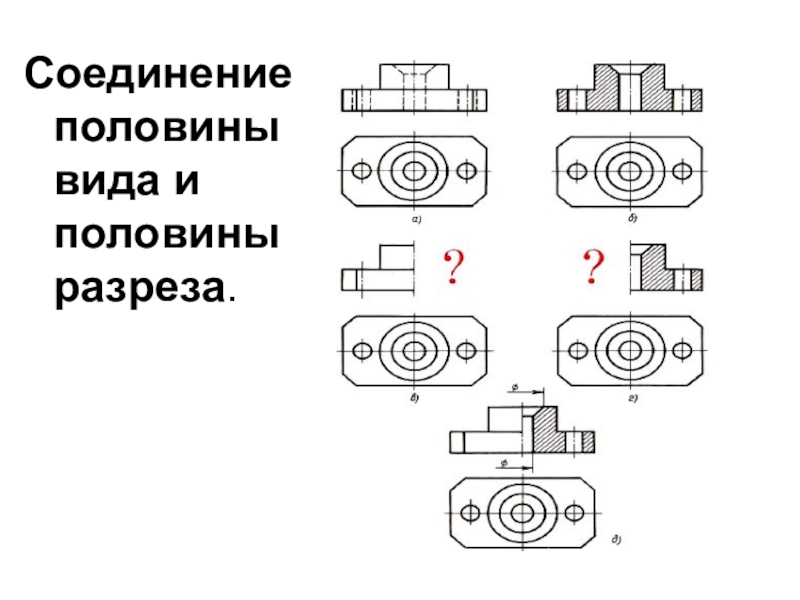

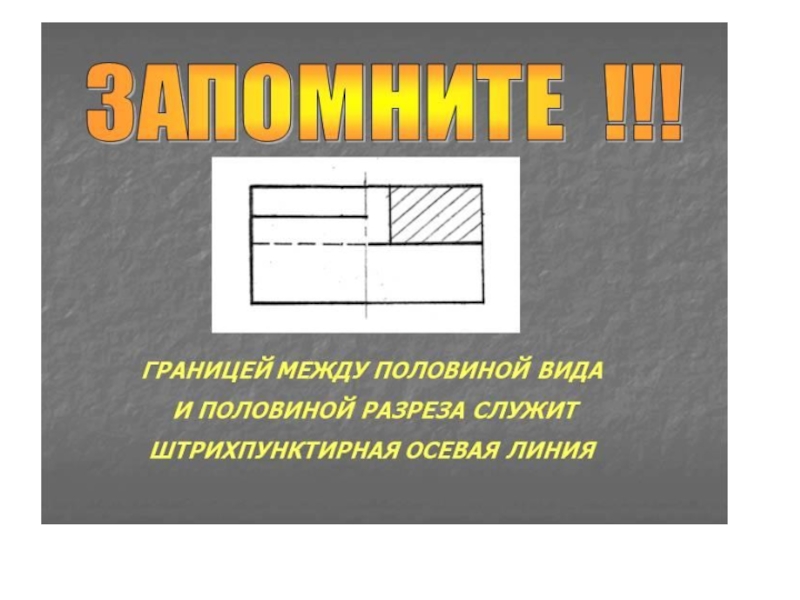

- 18. Соединение половины вида и половины разреза.
- 19. Слайд 19

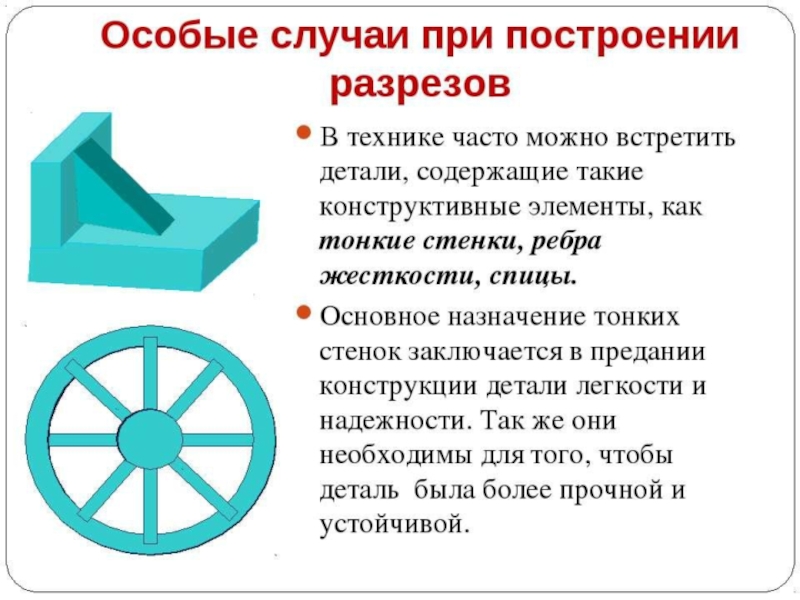

- 20. Слайд 20

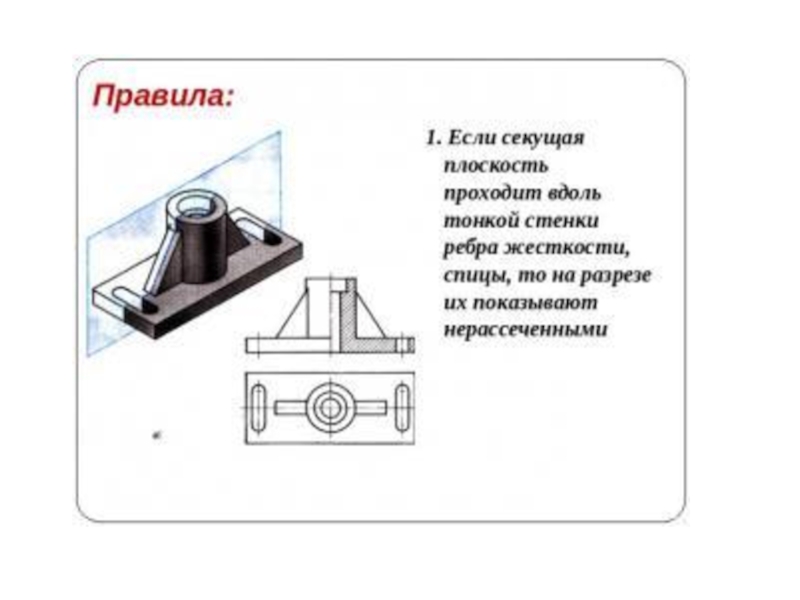

- 21. Слайд 21

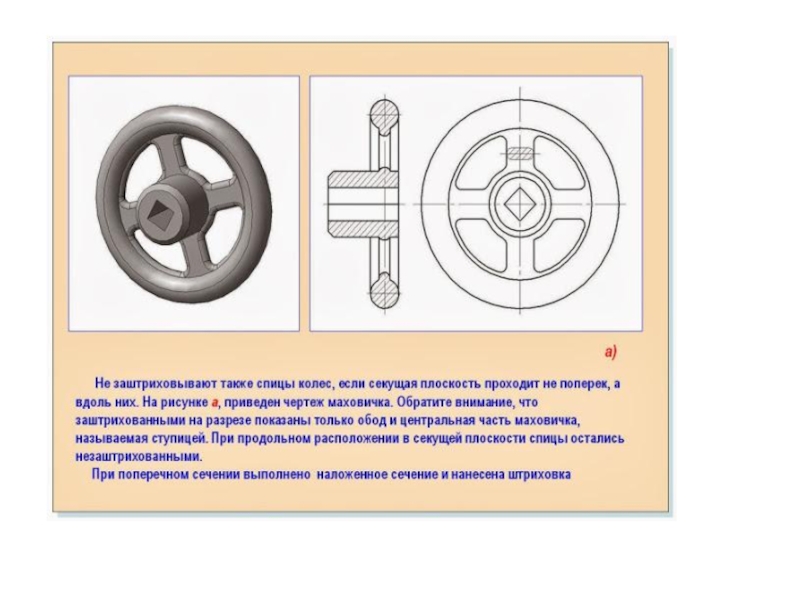

- 22. Слайд 22
- 23. Слайд 23

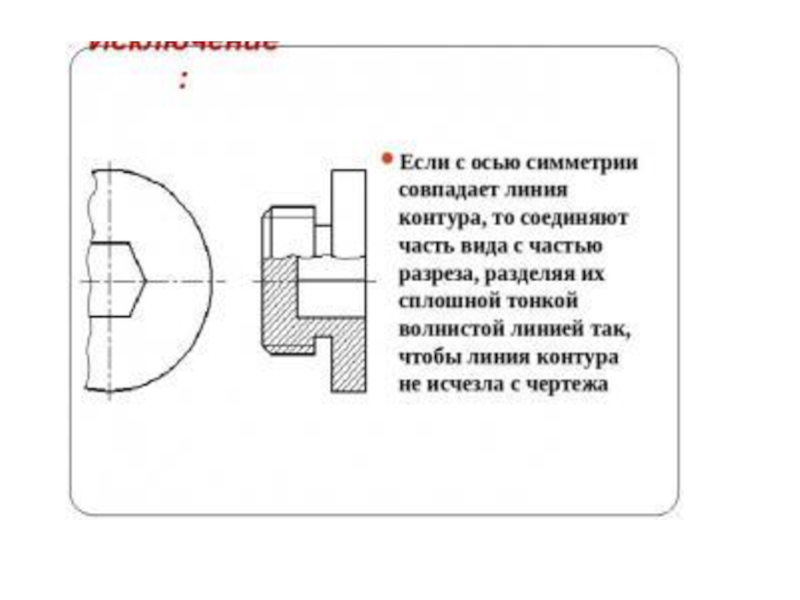

- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. КАКОЕ ОСНОВНОЕ НАЗНАЧЕНИЕ СОЕДИНЕНИЯ ЧАСТИ ВИДА И
- 28. Слайд 28

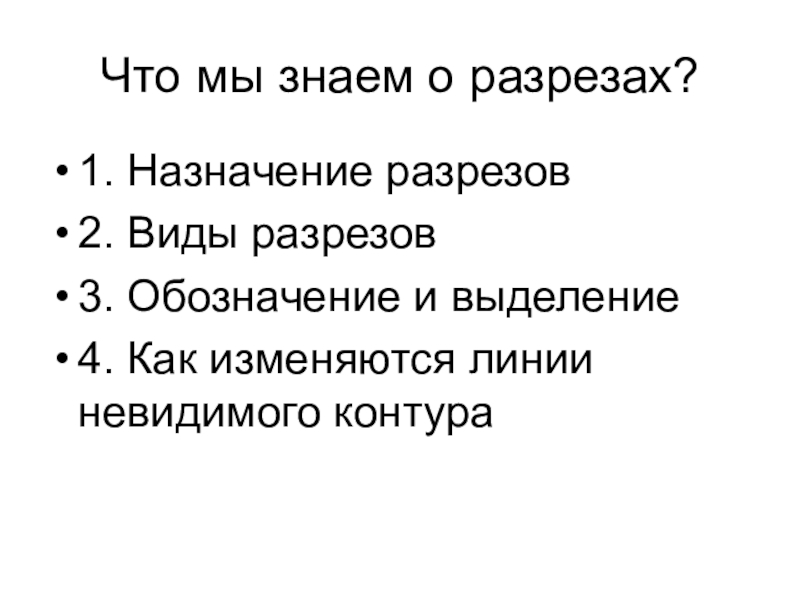

Что мы знаем о разрезах?1. Назначение разрезов2. Виды разрезов3. Обозначение и выделение4. Как изменяются линии невидимого контура
Слайд 2Что мы знаем о разрезах?
1. Назначение разрезов
2. Виды разрезов
3. Обозначение и
выделение
4. Как изменяются линии невидимого контура
4. Как изменяются линии невидимого контура

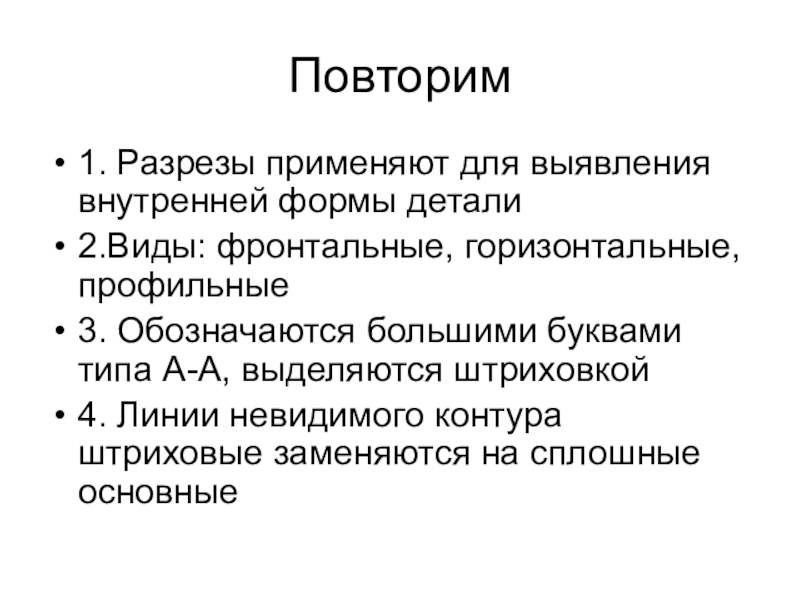

Слайд 3Повторим
1. Разрезы применяют для выявления внутренней формы детали
2.Виды: фронтальные, горизонтальные, профильные
3.
Обозначаются большими буквами типа А-А, выделяются штриховкой
4. Линии невидимого контура штриховые заменяются на сплошные основные
4. Линии невидимого контура штриховые заменяются на сплошные основные
Слайд 11
1. Узнать назначение соединения вида и разреза
2. Научиться соединять вид и
разрез
3. Сэкономить время
3. Сэкономить время
Слайд 12Местным называют разрез, служащий для выявления устройства предмета лишь в отдельном,
ограниченном месте

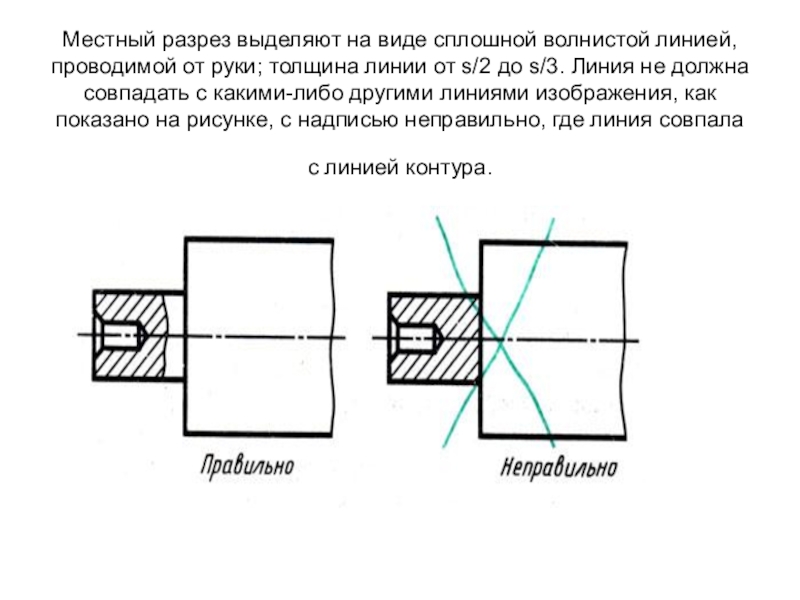

Слайд 13Местный разрез выделяют на виде сплошной волнистой линией, проводимой от руки;
толщина линии от s/2 до s/3. Линия не должна совпадать с какими-либо другими линиями изображения, как показано на рисунке, с надписью неправильно, где линия совпала с линией контура.

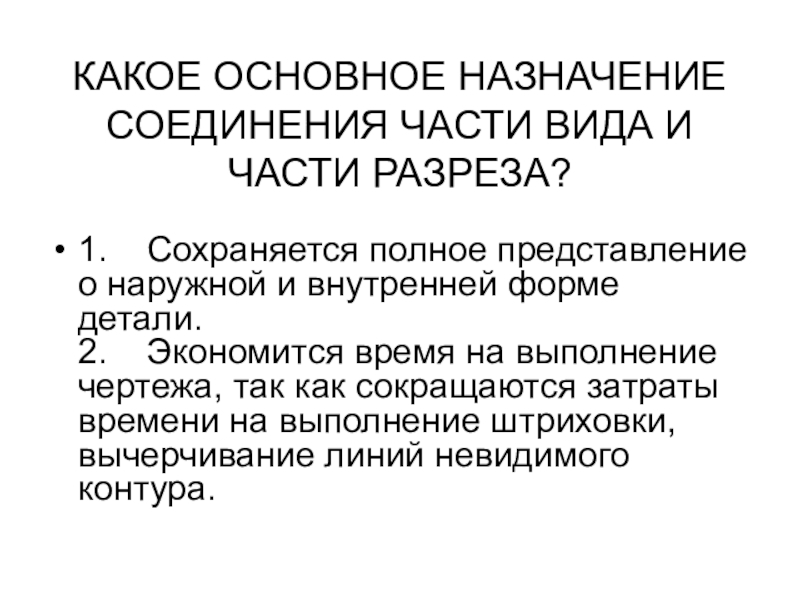

Слайд 27КАКОЕ ОСНОВНОЕ НАЗНАЧЕНИЕ СОЕДИНЕНИЯ ЧАСТИ ВИДА И ЧАСТИ РАЗРЕЗА?
1. Сохраняется полное
представление о наружной и внутренней форме детали.
2. Экономится время на выполнение чертежа, так как сокращаются затраты времени на выполнение штриховки, вычерчивание линий невидимого контура.
