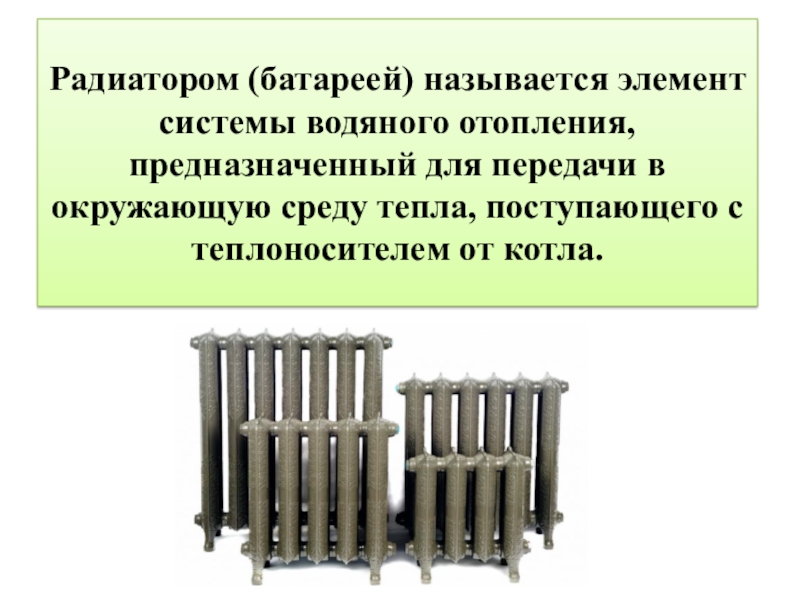

Радиатором (батареей) называется элемент системы водяного отопления, предназначенный для передачи в окружающую среду тепла, поступающего с теплоносителем от котла.

Слайд 1Сборка разборки элементов отопительной системы

Сборка разборки элементов отопительной системы

Слайд 2Радиатором (батареей) называется элемент системы водяного отопления, предназначенный для передачи в

окружающую среду тепла, поступающего с теплоносителем от котла.
Радиатором (батареей) называется элемент системы водяного отопления, предназначенный для передачи в окружающую среду тепла, поступающего с теплоносителем

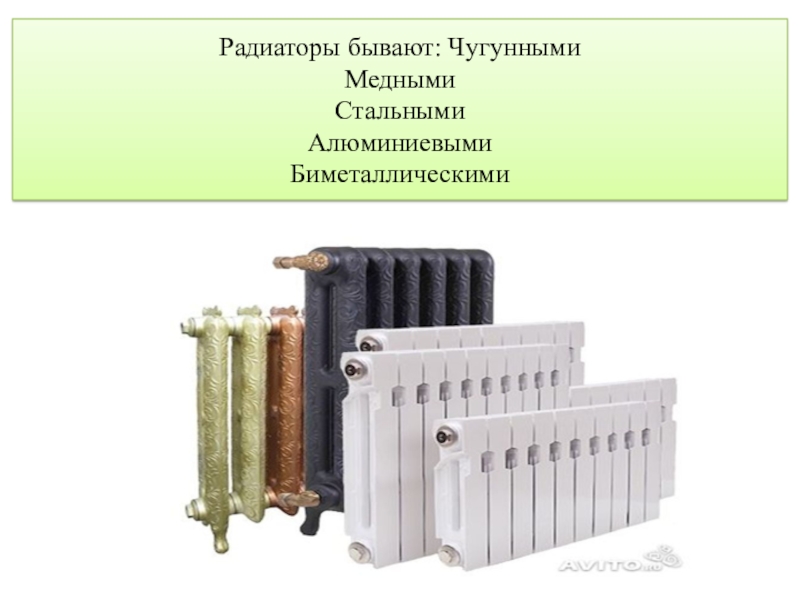

Слайд 3Радиаторы бывают: Чугунными Медными Стальными Алюминиевыми Биметаллическими

Радиаторы бывают: Чугунными Медными Стальными Алюминиевыми Биметаллическими

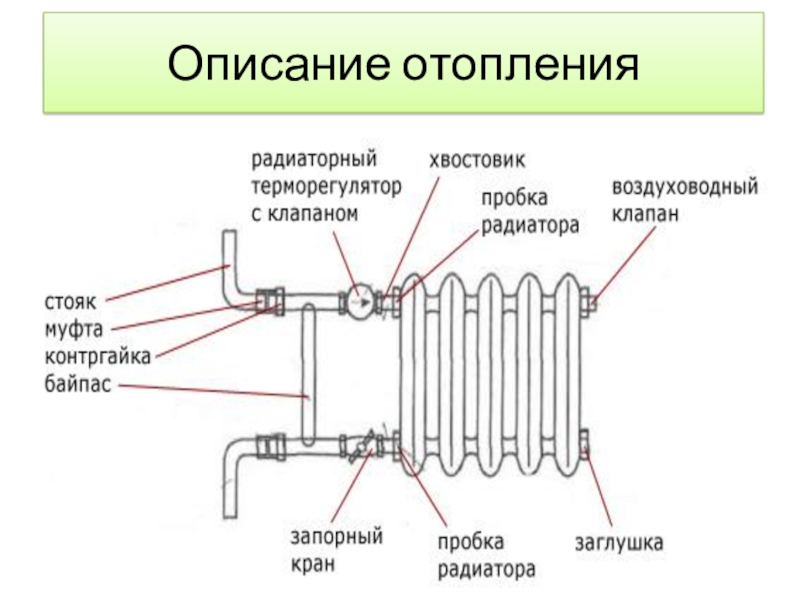

Слайд 4Описание отопления

Описание отопления

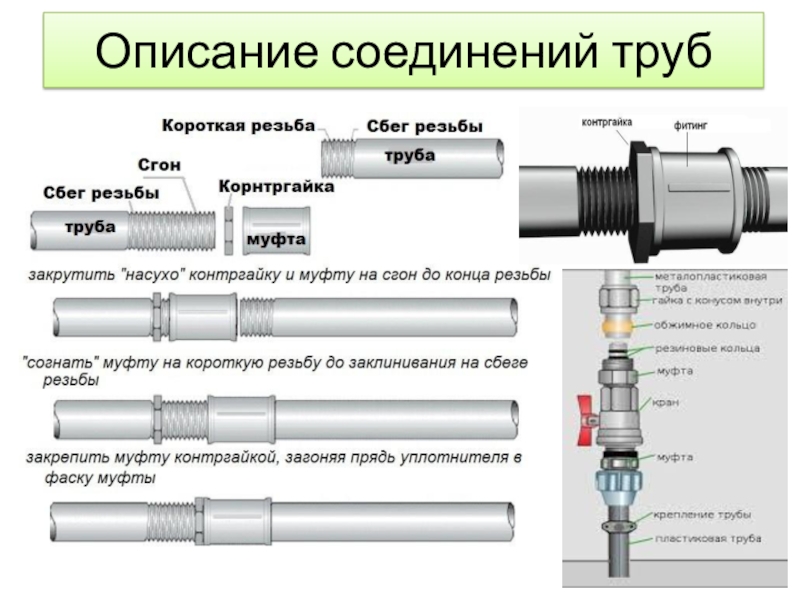

Слайд 5Описание соединений труб

Описание соединений труб

Слайд 6Устройство
1 – контргайка; 2 – соединительная шайба-втулка (показана по месту установки);

3 – уплотнитель; 4 – корпус батареи.
Устройство1 – контргайка; 2 – соединительная шайба-втулка (показана по месту установки); 3 – уплотнитель; 4 – корпус

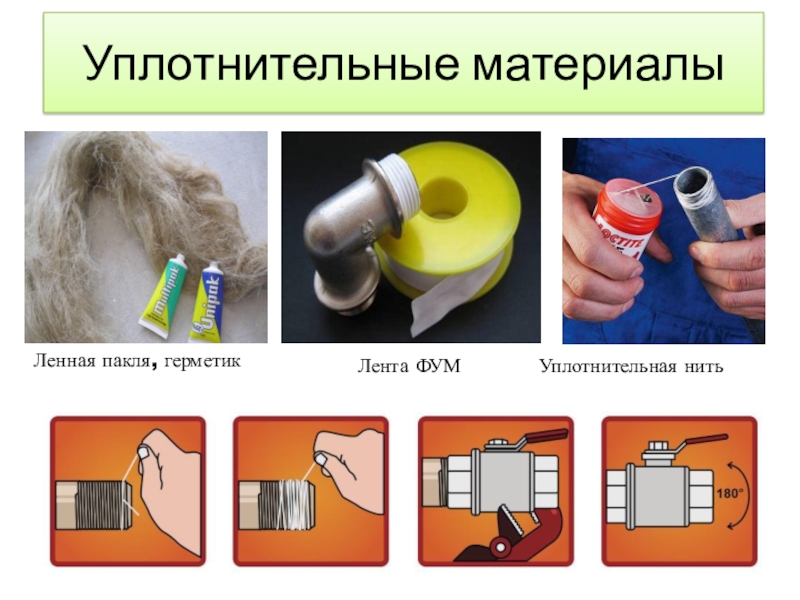

Слайд 7Уплотнительные материалы
Ленная пакля, герметик
Лента ФУМ
Уплотнительная нить

Уплотнительные материалыЛенная пакля, герметик Лента ФУМУплотнительная нить

Слайд 9Ниппельный ключ
Газовый ключ
Инструмент

Ниппельный ключГазовый ключИнструмент

Слайд 10Сборка чугунного радиатора
Группирование секций радиаторов:
1 – захват ниппелями резьбы секций на

2-3нитки резьбы;
2 – доворачивание ниппелей и стыковка секций;
3 – подсоединение третьей секций; 4 – группировка двух радиаторов.
Сборка чугунного радиатораГруппирование секций радиаторов:1 – захват ниппелями резьбы секций на 2-3нитки резьбы;2 – доворачивание ниппелей и

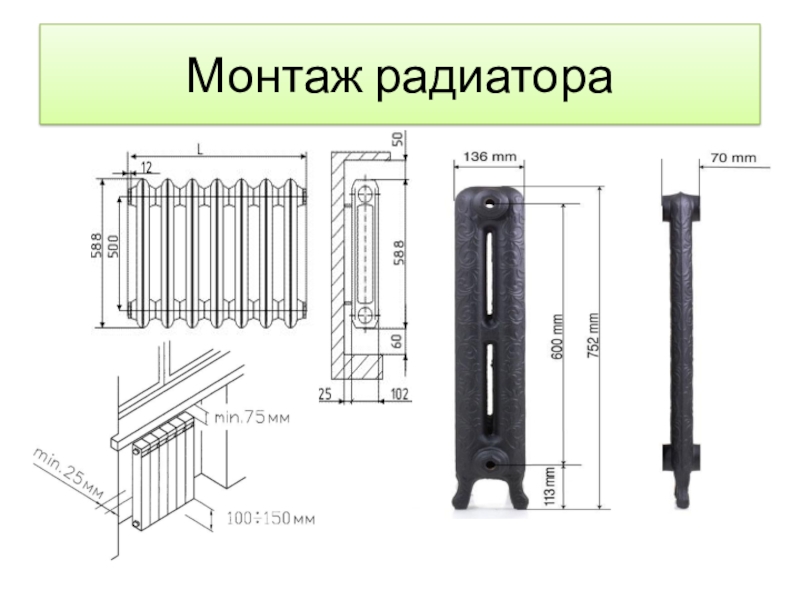

Слайд 11Монтаж радиатора

Монтаж радиатора

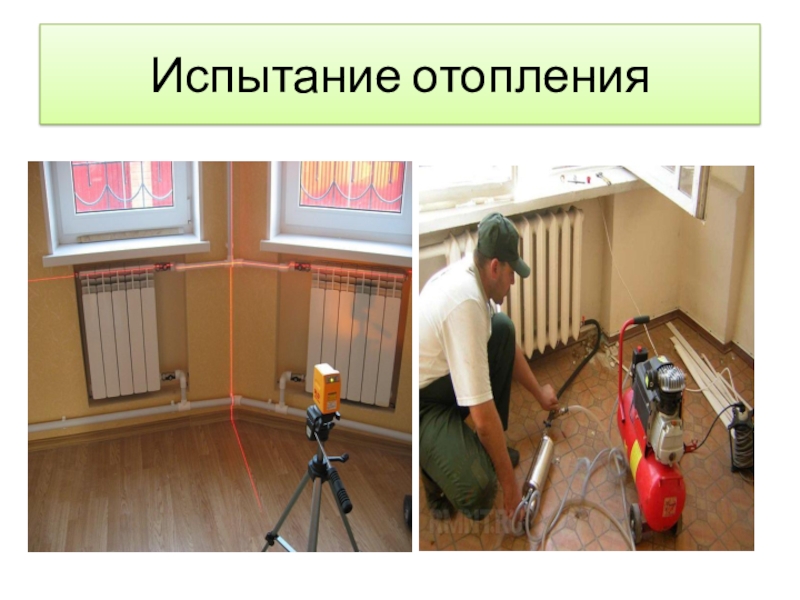

Слайд 12Испытание отопления

Испытание отопления
