Презентация, доклад на тему Разработка урока по технологии с презентацией в 5 классе Тема:Разметка и строгание древесины

«Разметка и строгание древесины» Учитель технологии МОКУ «Гостомлянская средняя общеобразовательная школа» Медвенского района Курской области Вытовтов Александр Вячеславович

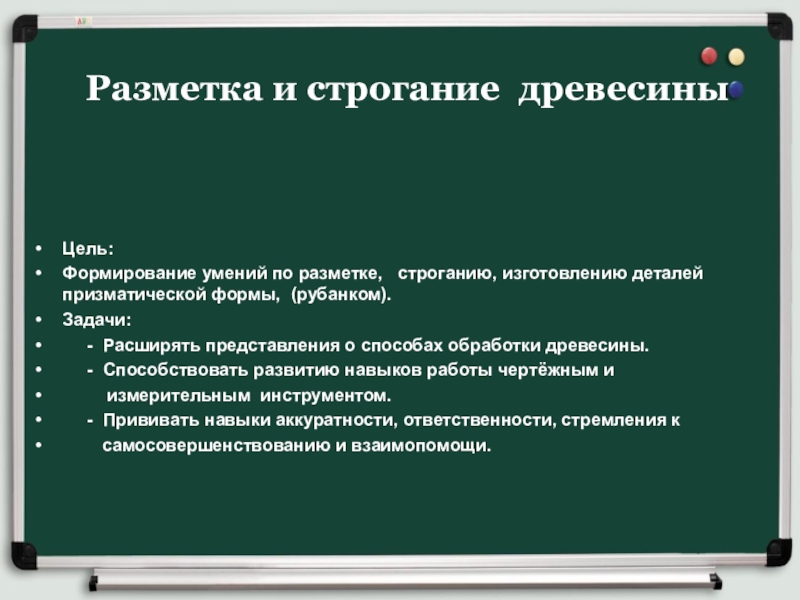

- Расширять представления о способах обработки древесины.
- Способствовать развитию навыков работы чертёжным и
измерительным инструментом.
- Прививать навыки аккуратности, ответственности, стремления к
самосовершенствованию и взаимопомощи.

Разметка и строгание древесины

на ней ровных и гладких поверхностей

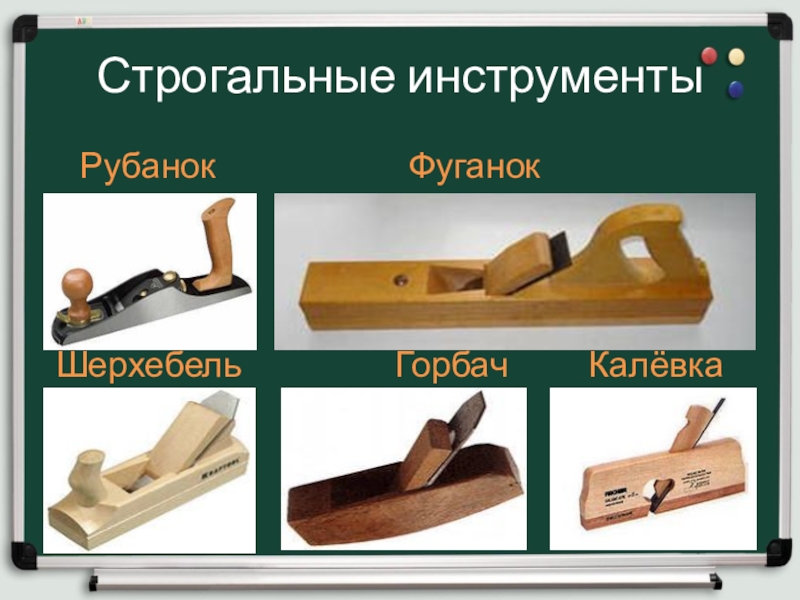

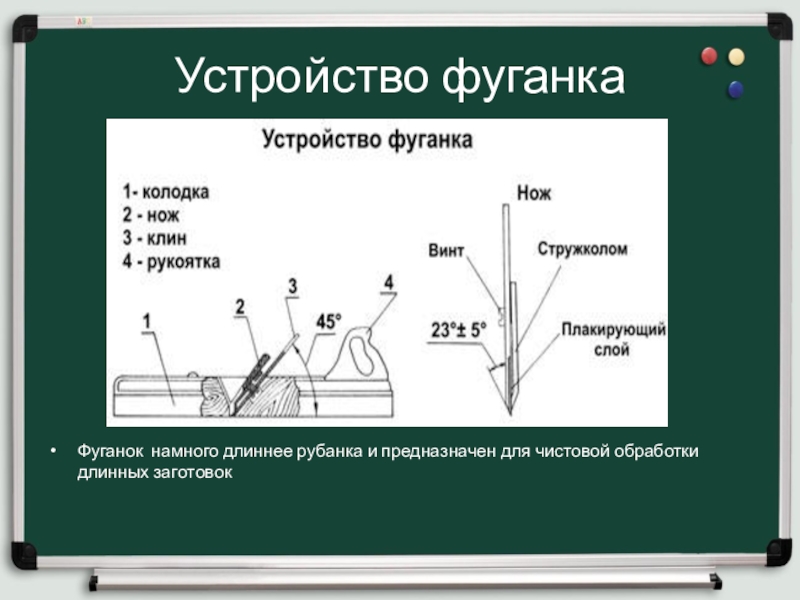

Фуганок

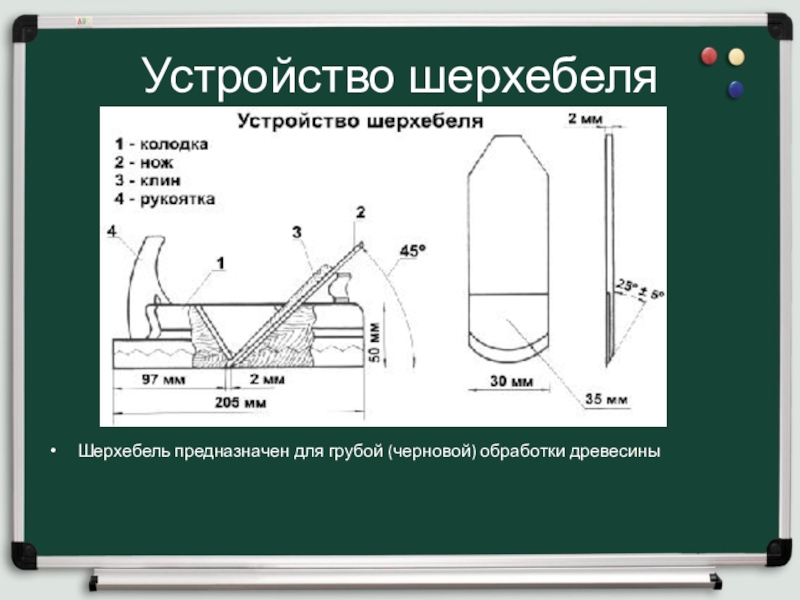

Шерхебель Горбач Калёвка

заготовок

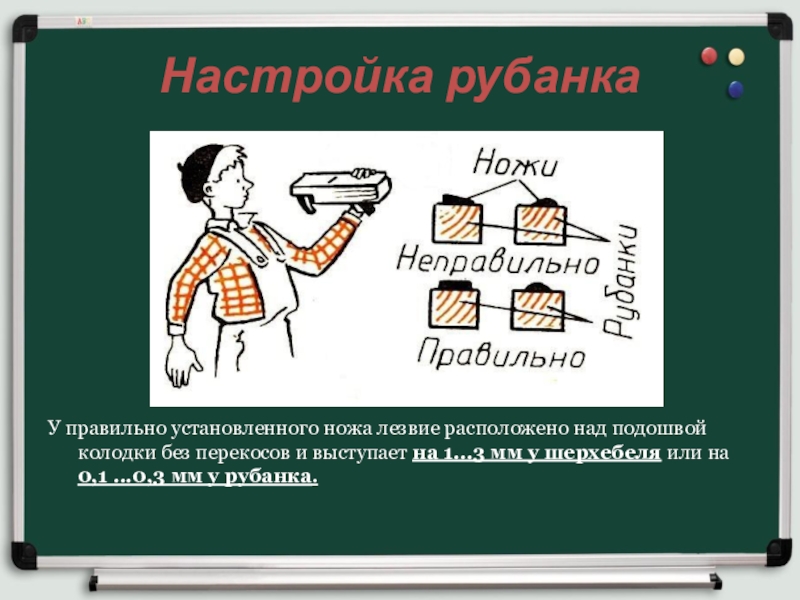

без перекосов и выступает на 1...3 мм у шерхебеля или на 0,1 ...0,3 мм у рубанка.

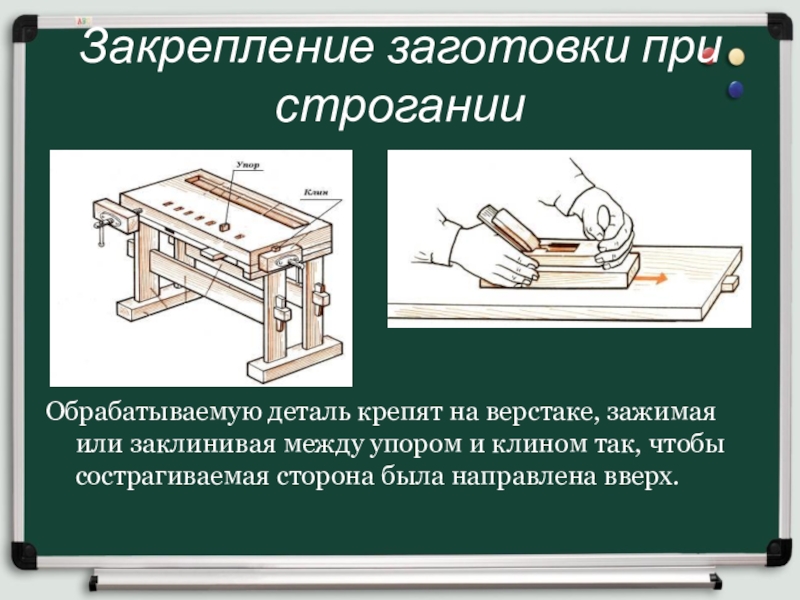

между упором и клином так, чтобы сострагиваемая сторона была направлена вверх.

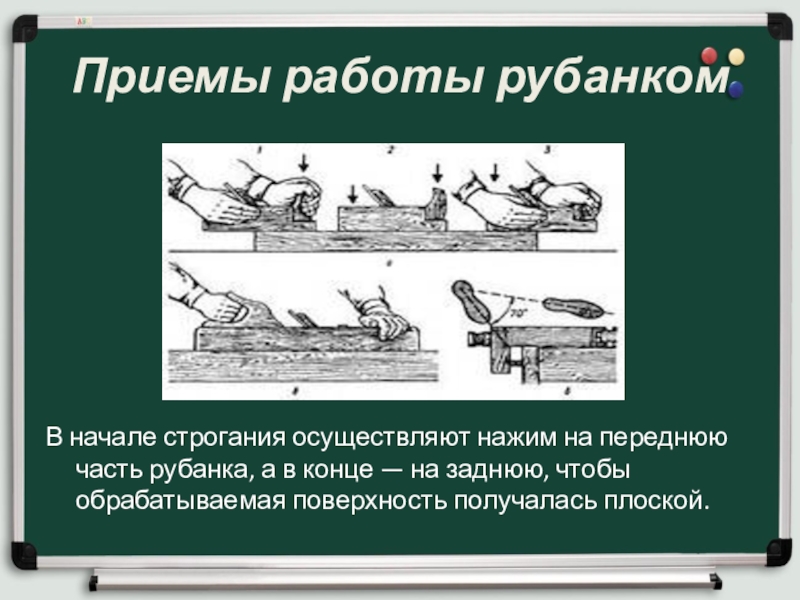

а в конце — на заднюю, чтобы обрабатываемая поверхность получалась плоской.

на просвет

рубанком с хорошо заточенным ножом.
3. Не проверять руками остроту лезвия и качество обработки поверхности.
4. Очищать строгальные инструменты от стружки только при помощи деревянного клина.
5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя.

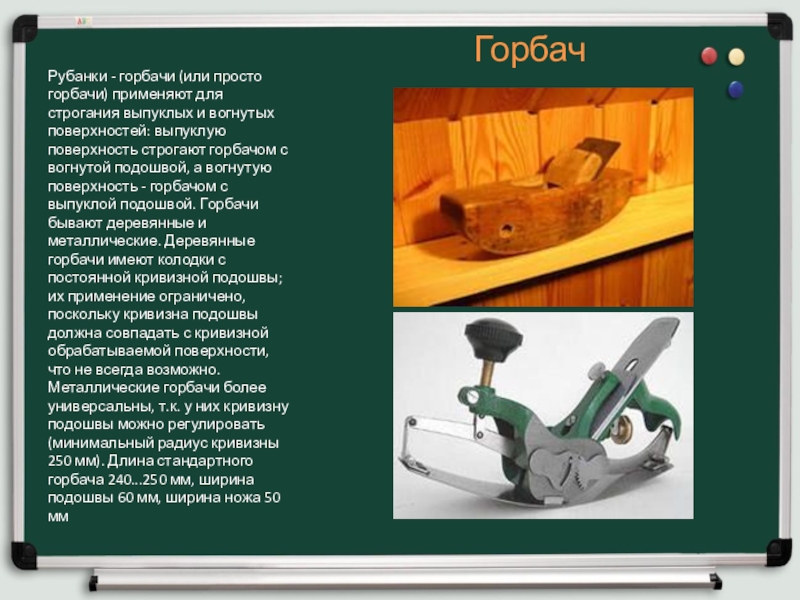

- горбачи (или просто горбачи) применяют для строгания выпуклых и вогнутых поверхностей: выпуклую поверхность строгают горбачом с вогнутой подошвой, а вогнутую поверхность - горбачом с выпуклой подошвой. Горбачи бывают деревянные и металлические. Деревянные горбачи имеют колодки с постоянной кривизной подошвы; их применение ограничено, поскольку кривизна подошвы должна совпадать с кривизной обрабатываемой поверхности, что не всегда возможно. Металлические горбачи более универсальны, т.к. у них кривизну подошвы можно регулировать (минимальный радиус кривизны 250 мм). Длина стандартного горбача 240...250 мм, ширина подошвы 60 мм, ширина ножа 50 мм

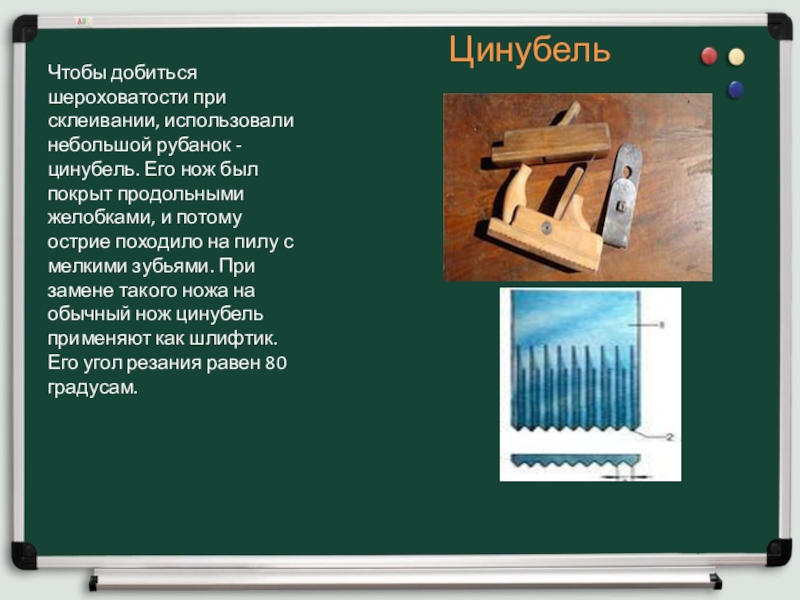

при склеивании, использовали небольшой рубанок - цинубель. Его нож был покрыт продольными желобками, и потому острие походило на пилу с мелкими зубьями. При замене такого ножа на обычный нож цинубель применяют как шлифтик. Его угол резания равен 80 градусам.

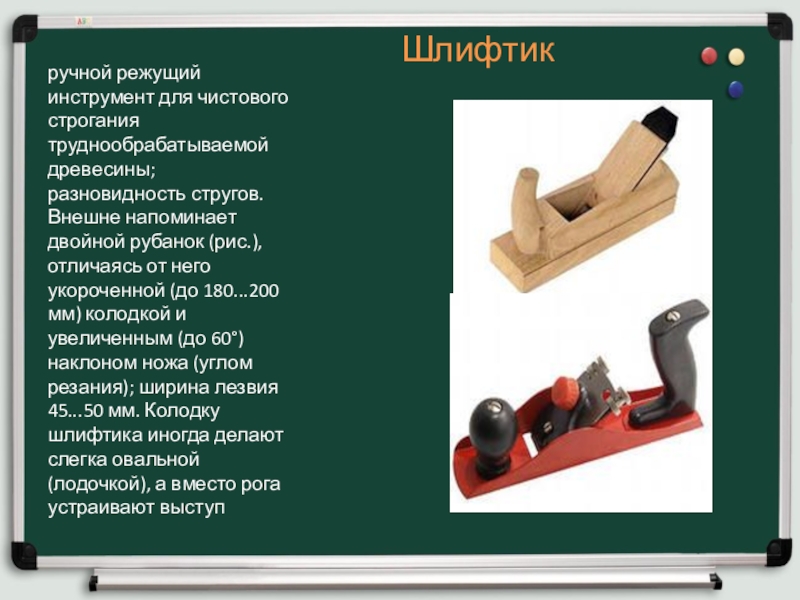

труднообрабатываемой древесины; разновидность стругов. Внешне напоминает двойной рубанок (рис.), отличаясь от него укороченной (до 180...200 мм) колодкой и увеличенным (до 60°) наклоном ножа (углом резания); ширина лезвия 45...50 мм. Колодку шлифтика иногда делают слегка овальной (лодочкой), а вместо рога устраивают выступ

малогабаритный рубанок, состоящий из корпуса из алюминиевых сплавов, стального ножа и прижима, а также из упора, закрепленного на корпусе двумя винтами. Ширина ножа — 35 мм. Размер выбираемого фальца — до 12,5 мм (+/- 2 мм).

Отборник

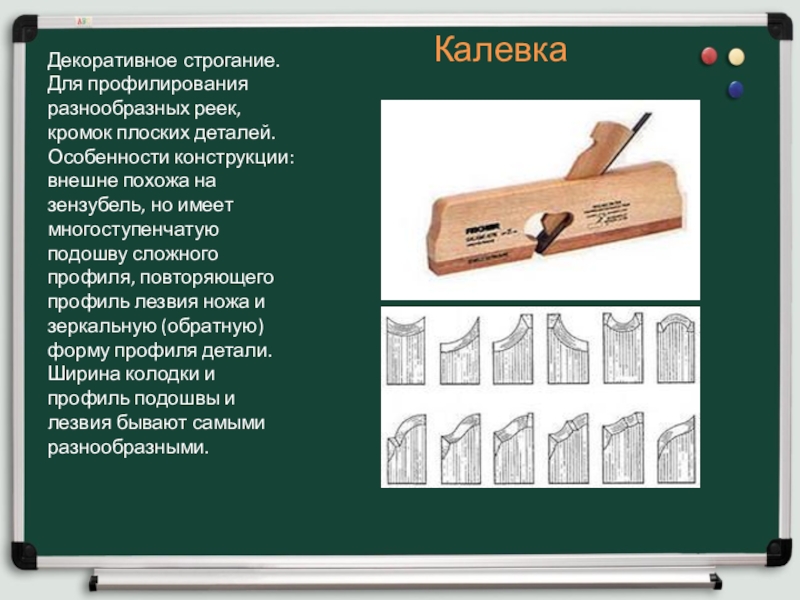

разнообразных реек, кромок плоских деталей. Особенности конструкции: внешне похожа на зензубель, но имеет многоступенчатую подошву сложного профиля, повторяющего профиль лезвия ножа и зеркальную (обратную) форму профиля детали. Ширина колодки и профиль подошвы и лезвия бывают самыми разнообразными.
