Презентация, доклад на тему Проектирование и строительство зданий в условиях реконструкция
Содержание
- 1. Проектирование и строительство зданий в условиях реконструкция
- 2. Слайд 2
- 3. Характерные повреждения зданий при неравномерных деформациях основанияА)
- 4. Восстановление несущей способности фундаментов Усиление
- 5. 1.- втрамбованная щебеночная подготовка 3- забивные анкеры
- 6. Переустройство ленточного фундамента в плитный
- 7. Усиление кирпичных простенков
- 8. Слайд 8

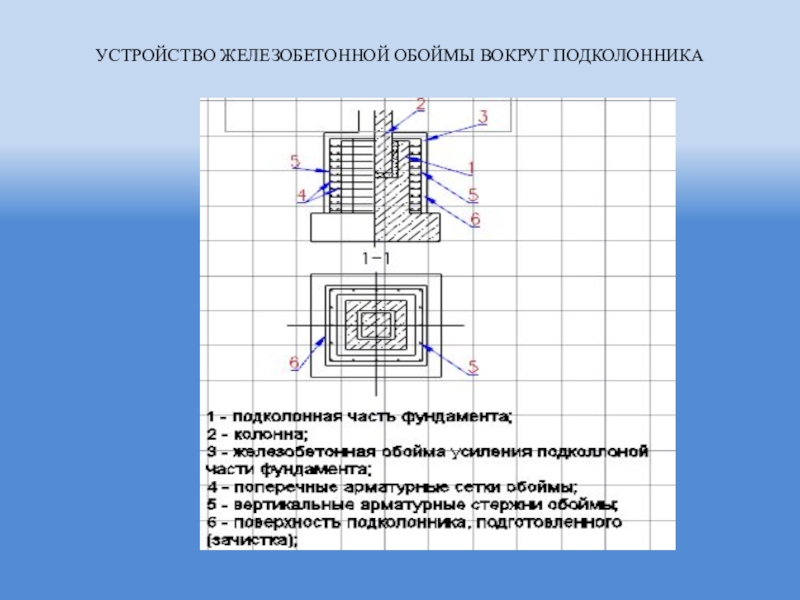

- 9. УСТРОЙСТВО ЖЕЛЕЗОБЕТОННОЙ ОБОЙМЫ ВОКРУГ ПОДКОЛОННИКА
- 10. Спасибо за внимание !
Актуальность В связи с растущими потребностями населения в повышении комфортности проживания и модернизацией производства промышленности, тема актуальна.Цели Дать учащимся знания о проектировании и
Слайд 1ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ГОРОДА МОСКВЫ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ ОБРАЗОВАТЕЛЬНЫЙ КОМПЛЕКС ГРАДОСТРОИТЕЛЬСТВА
«СТОЛИЦА»
(ГБПОУ ОКГ «СТОЛИЦА»)
Слайд 2
Актуальность
В связи с растущими потребностями населения в повышении комфортности проживания и модернизацией производства промышленности, тема актуальна.
Цели
Дать учащимся знания о проектировании и строительстве зданий в условиях реконструкции
Задачи
Развивать познавательную активность учащихся и самостоятельность мышления.

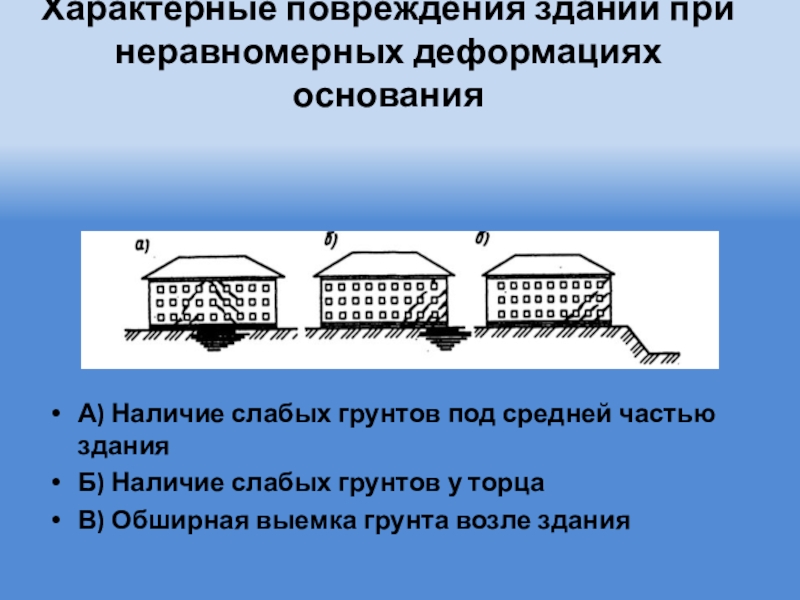

Слайд 3Характерные повреждения зданий при неравномерных деформациях основания
А) Наличие слабых грунтов под
средней частью здания
Б) Наличие слабых грунтов у торца
В) Обширная выемка грунта возле здания
Б) Наличие слабых грунтов у торца
В) Обширная выемка грунта возле здания
Слайд 4
Восстановление несущей способности фундаментов
Усиление и разгрузка ленточных фундаментов:
а) Замена наружного ряда
камней бутовой кладки подушки фундамента фундаментными балками
1.- втрамбованная щебеночная подготовка
2. – железобетонная балка

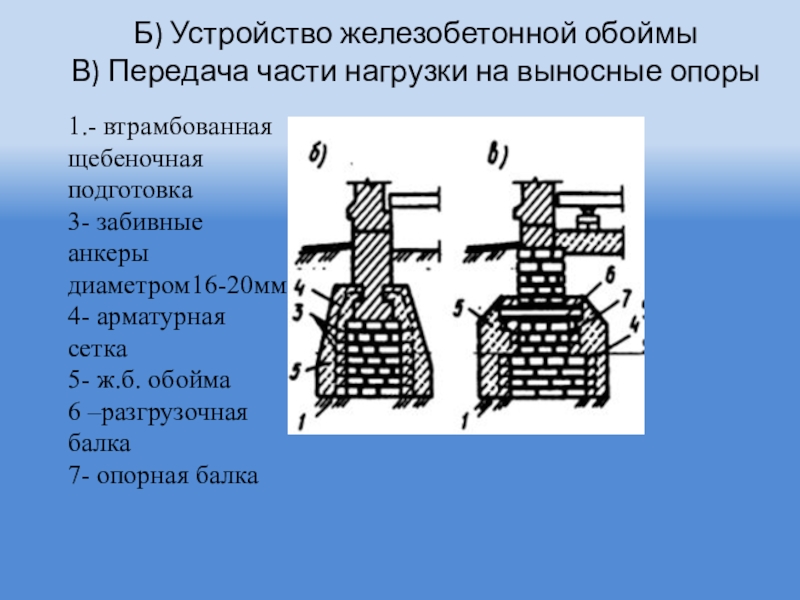

Слайд 51.- втрамбованная щебеночная подготовка 3- забивные анкеры диаметром16-20мм 4- арматурная сетка 5- ж.б. обойма 6
–разгрузочная балка
7- опорная балка
Б) Устройство железобетонной обоймы
В) Передача части нагрузки на выносные опоры
