Презентация, доклад на тему Презинтация построения чертежа прямой юбки
Содержание
- 1. Презинтация построения чертежа прямой юбки
- 2. Цель:Научить обучающихся строить чертеж прямой юбки.Развивать навык
- 3. Детали прямой юбкиЗаднее полотнищеПереднее полотнище
- 4. Для построения чертежаосновы прямой юбкиснимают мерки:1-обхват талии;2-обхват бедер;3-длина спины до талии;4-длина изделия.
- 5. Мерки для построения чертежа основы прямой юбкиЧертеж

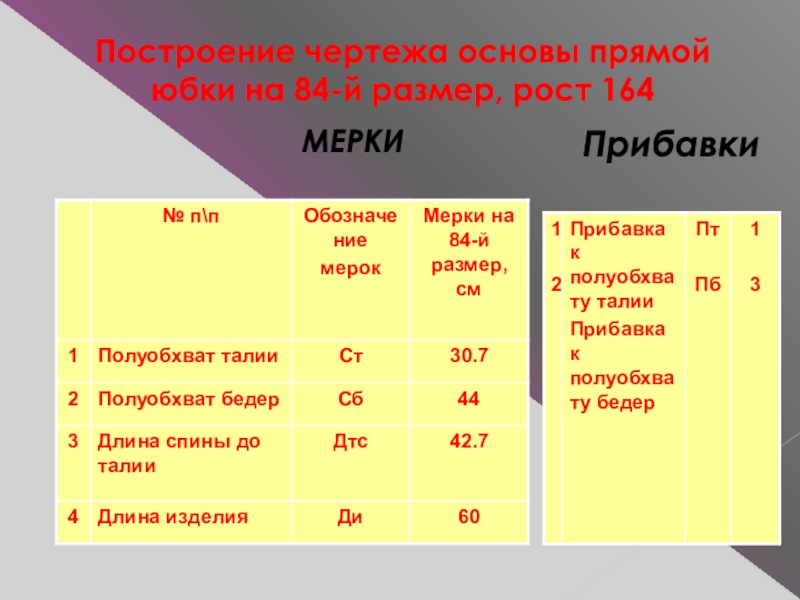

- 6. Построение чертежа основы прямой юбки на 84-й размер, рост 164МЕРКИПрибавки

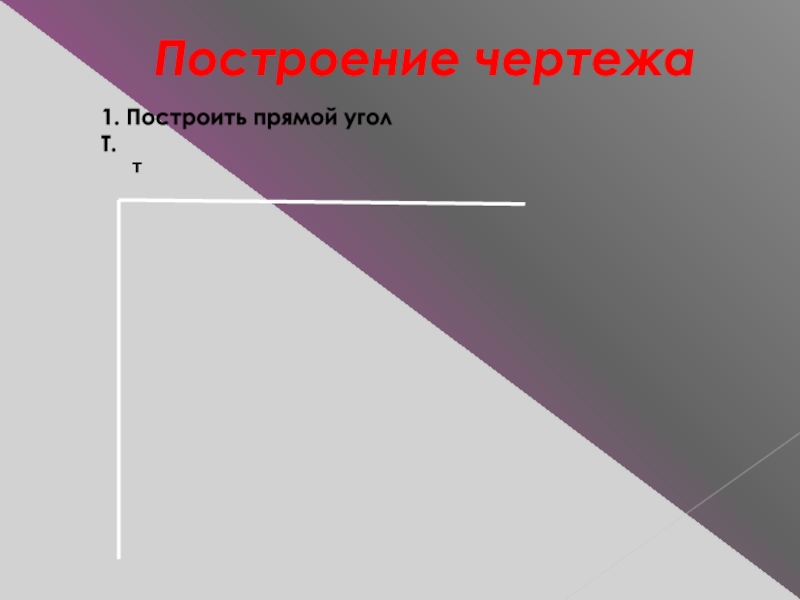

- 7. Построение чертежа1. Построить прямой угол Т.т
- 8. 2. ТН – отмерить длину изделия ( Ди=60см ).ТН

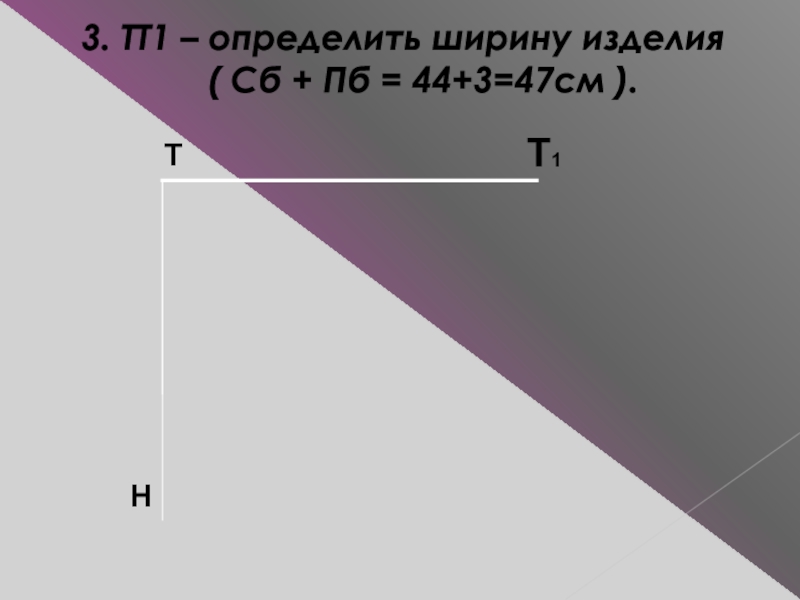

- 9. 3. ТТ1 – определить ширину изделия ( Сб + Пб = 44+3=47см ).Т1

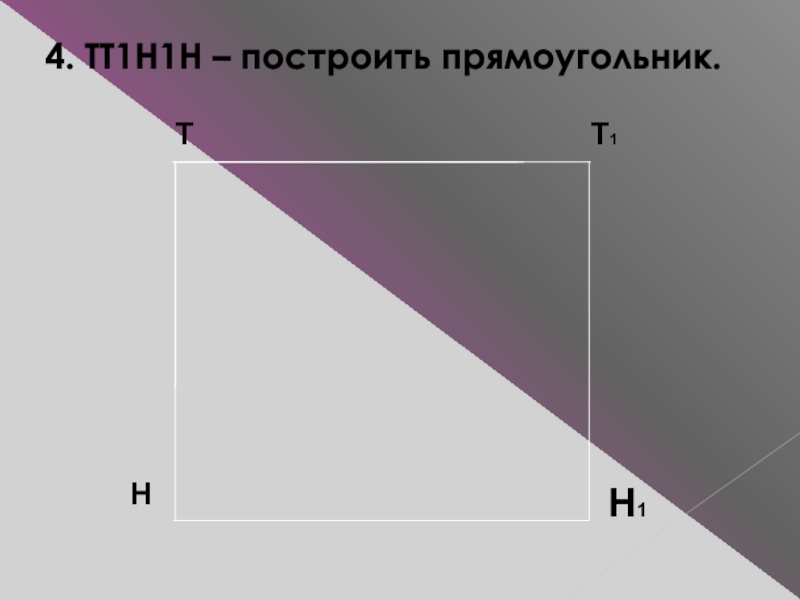

- 10. 4. ТТ1Н1Н – построить прямоугольник.Н1
- 11. 5. ТБ – определить положение линии бедер.ТБНТ1Н1
- 12. 6. ББ1 – провести линию бедер. ТБНТ1Б1Н1

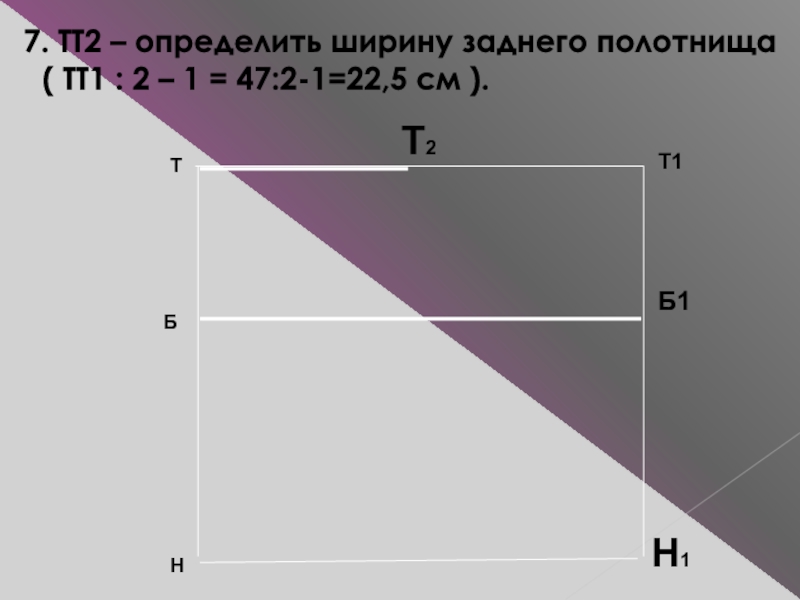

- 13. ТБНН1Б1Т1Т27. ТТ2 – определить ширину заднего полотнища

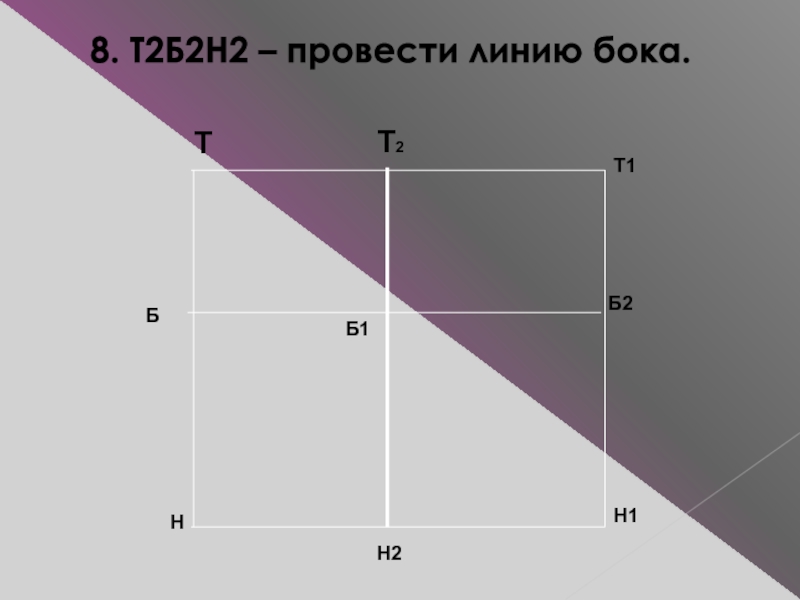

- 14. 8. Т2Б2Н2 – провести линию бока.ТБНН2Н1Б1Б2Т1Т2
- 15. Определение положения вытачек на переднем и заднем

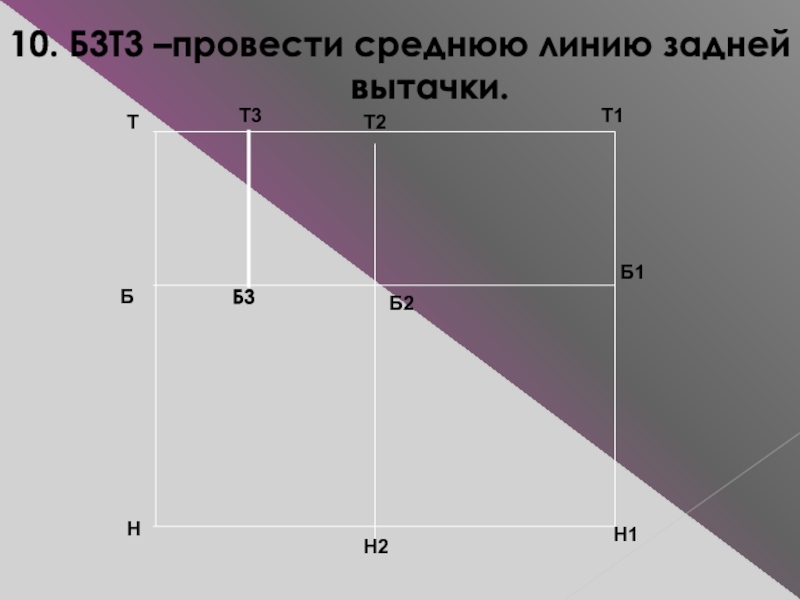

- 16. 10. Б3Т3 –провести среднюю линию задней вытачки.ТТ3Т2Т1ББ3Б2НН2Н1Б1
- 17. 11. Б1Б4 – определить положение передней

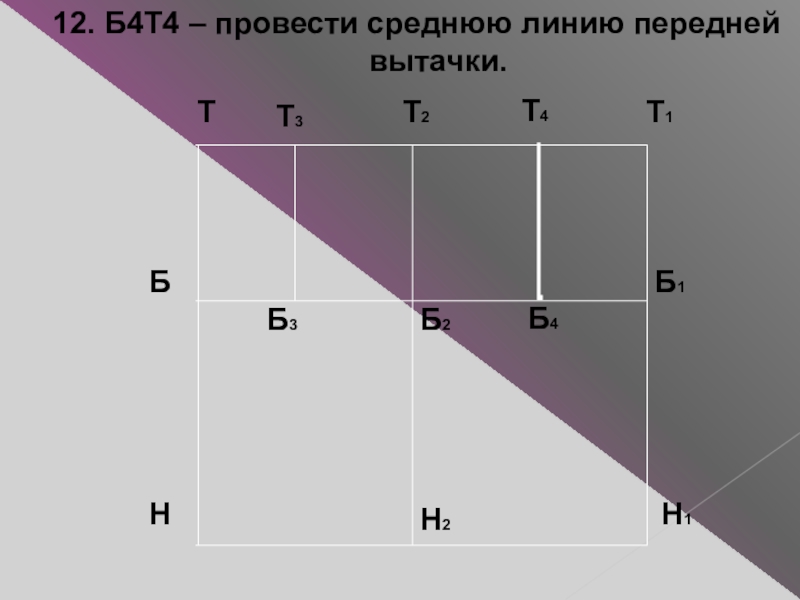

- 18. 12. Б4Т4 – провести среднюю линию передней вытачки.Б4Т4.

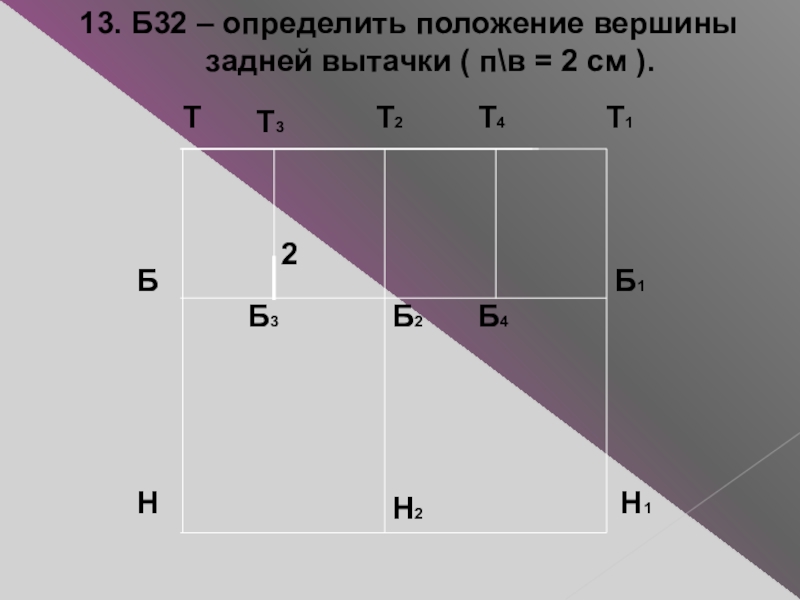

- 19. 213. Б32 – определить положение вершины задней вытачки ( п\в = 2 см ).

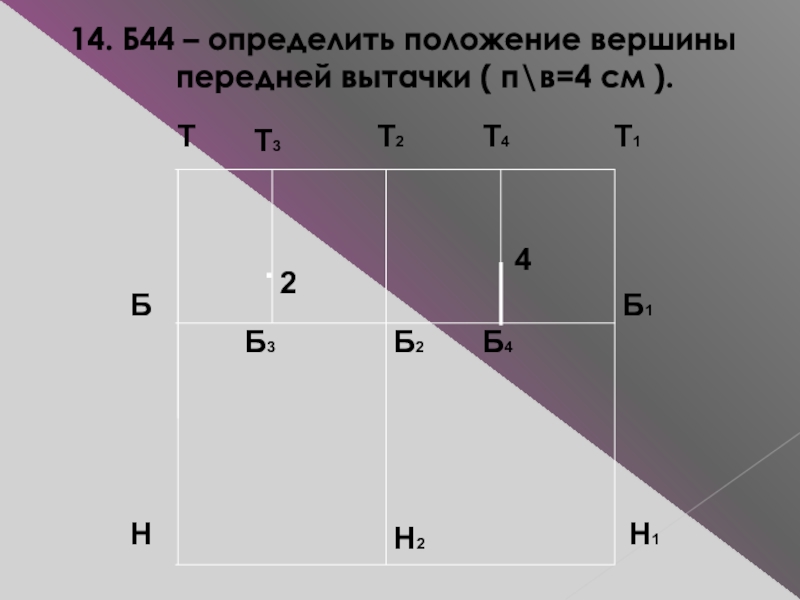

- 20. 14. Б44 – определить положение вершины передней вытачки ( п\в=4 см ).4
- 21. 115. Б21 – определить положение вершины боковой вытачки ( п\в=1 см ).
- 22. Расчет раствора вытачек 16. Определить сумму
- 23. Построение вытачек20. Отложить от точки Т2 в
- 24. 21. Отложить от точки Т3 в обе
- 25. 22. Отложить от точки Т4 в обе

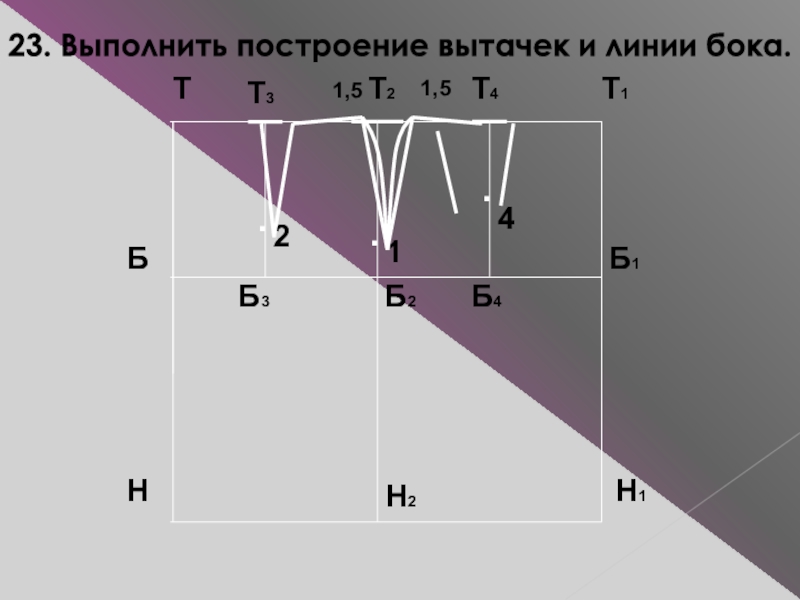

- 26. 23. Выполнить построение вытачек и линии бока.1,51,5
- 27. 24. Обвести контур чертежа сплошной основной линией.
- 28. Чертеж готов
Цель:Научить обучающихся строить чертеж прямой юбки.Развивать навык нанесения линий чертежа, моторику, глазомер.Воспитывать аккуратность, усидчивость.Задачи:Построить чертеж прямой юбки
Слайд 1
МАОУ Казанская
(коррекционная) школа
Построение чертежа прямой юбки
Гарбовская Анна Петровна, учитель профессионально
Слайд 2Цель:
Научить обучающихся строить чертеж прямой юбки.
Развивать навык нанесения линий чертежа, моторику,
глазомер.
Воспитывать аккуратность, усидчивость.
Воспитывать аккуратность, усидчивость.
Задачи:
Построить чертеж прямой юбки
Слайд 4Для построения чертежа
основы прямой юбки
снимают мерки:
1-обхват талии;
2-обхват бедер;
3-длина спины до талии;
4-длина
изделия.

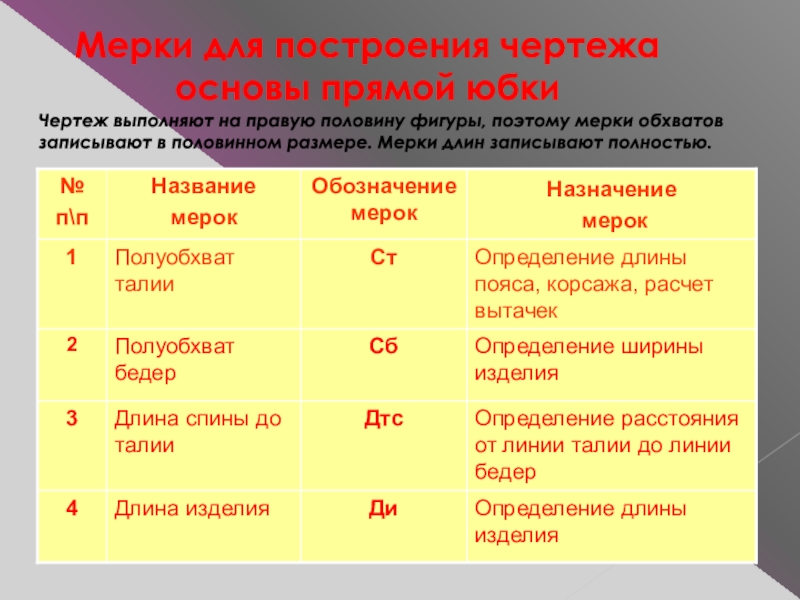

Слайд 5Мерки для построения чертежа основы прямой юбки
Чертеж выполняют на правую половину
фигуры, поэтому мерки обхватов записывают в половинном размере. Мерки длин записывают полностью.
Слайд 15Определение положения вытачек
на переднем и заднем полотнищах
9. ББ3 – определить
положение задней вытачки
( ТТ2 : 2 – 2 =22,5:2-2=9,3 см ).
( ТТ2 : 2 – 2 =22,5:2-2=9,3 см ).
Т
Т1
Б1
Н1
Н2
Б2
.Т2
Б
Б3
Н

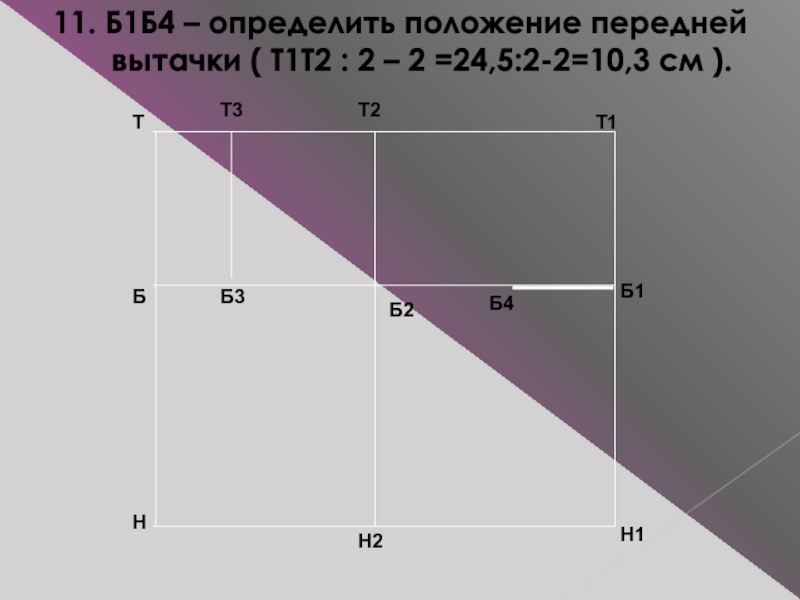

Слайд 1711. Б1Б4 – определить положение передней
вытачки ( Т1Т2
: 2 – 2 =24,5:2-2=10,3 см ).
Б4
Т
Т3
Т2
Т1
Б1
Б
Б3
Б2
Н
Н2
Н1

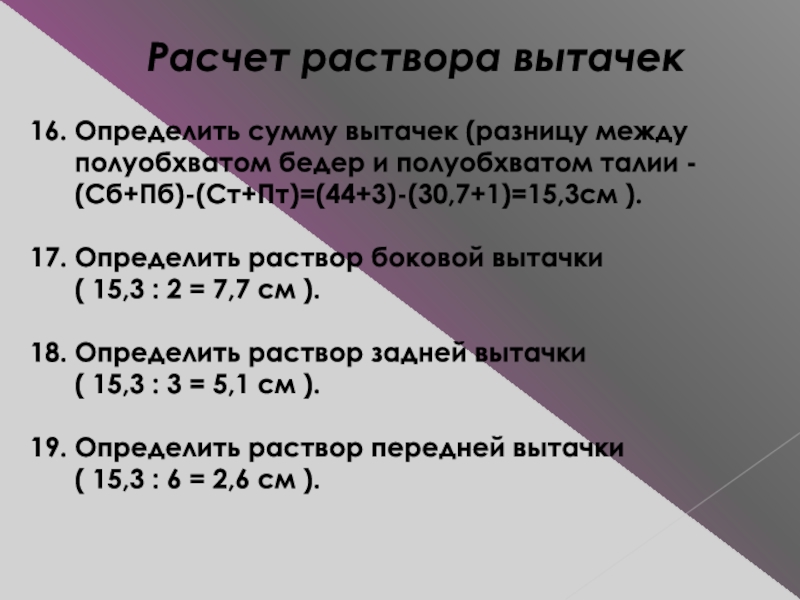

Слайд 22Расчет раствора вытачек
16. Определить сумму вытачек (разницу между
полуобхватом бедер и полуобхватом талии -
(Сб+Пб)-(Ст+Пт)=(44+3)-(30,7+1)=15,3см ).
17. Определить раствор боковой вытачки
( 15,3 : 2 = 7,7 см ).
18. Определить раствор задней вытачки
( 15,3 : 3 = 5,1 см ).
19. Определить раствор передней вытачки
( 15,3 : 6 = 2,6 см ).
(Сб+Пб)-(Ст+Пт)=(44+3)-(30,7+1)=15,3см ).
17. Определить раствор боковой вытачки
( 15,3 : 2 = 7,7 см ).
18. Определить раствор задней вытачки
( 15,3 : 3 = 5,1 см ).
19. Определить раствор передней вытачки
( 15,3 : 6 = 2,6 см ).

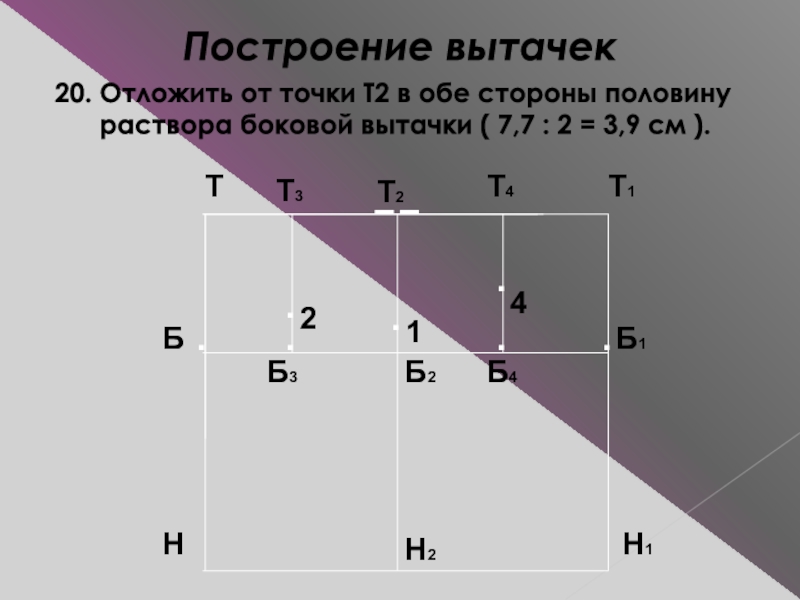

Слайд 23Построение вытачек
20. Отложить от точки Т2 в обе стороны половину
раствора боковой вытачки ( 7,7 : 2 = 3,9 см ).

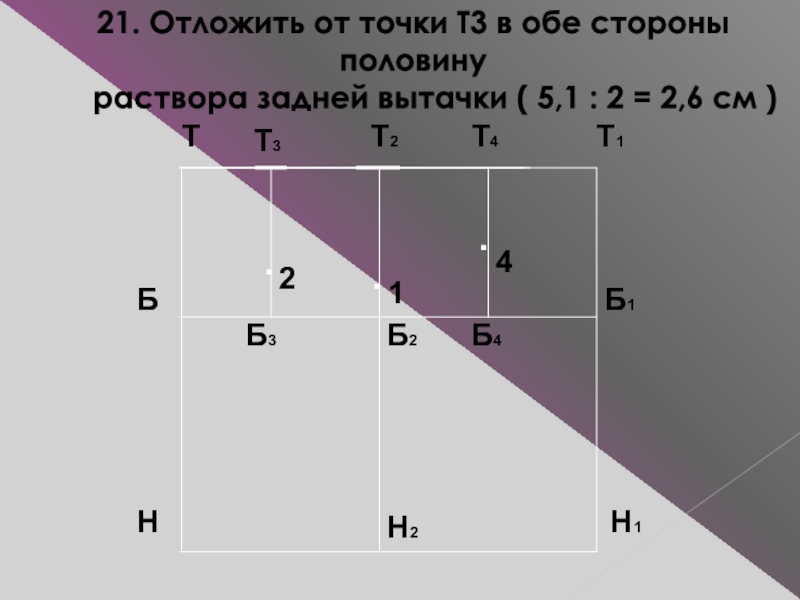

Слайд 2421. Отложить от точки Т3 в обе стороны половину
раствора задней вытачки ( 5,1 : 2 = 2,6 см )
Слайд 2522. Отложить от точки Т4 в обе стороны половину
раствора передней вытачки ( 2,6 : 2 = 1,3 см ).
