Варианты укладки керамической плитки Основания под напольные покрытия из керамической плитки могут быть самыми различными. Это и грунты, подготовленные таким образом, чтобы исключить любые деформации конструкций при их усадке, и стяжки, как сборные, так и монолитные,

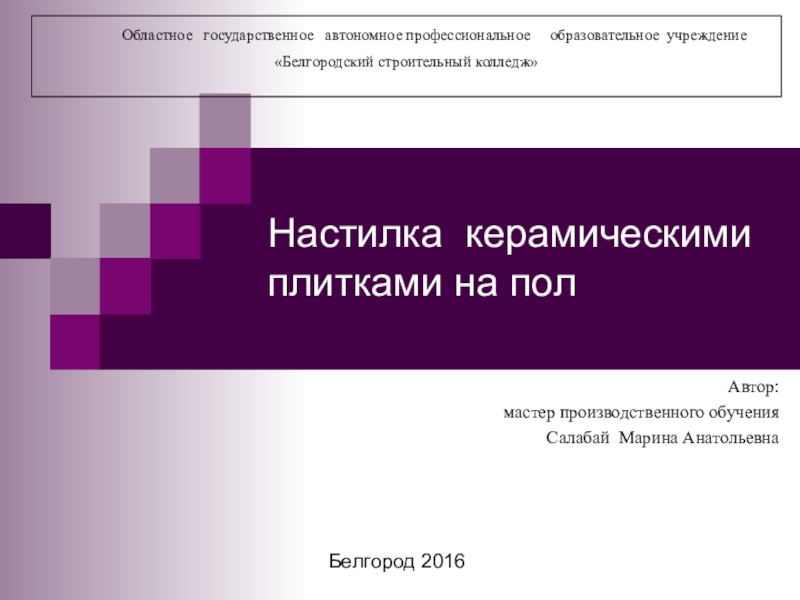

Слайд 1Настилка керамическими плитками на пол
Автор:
мастер производственного обучения
Салабай Марина Анатольевна
Белгород 2016

Областное государственное автономное профессиональное образовательное учреждение «Белгородский строительный колледж»
Настилка керамическими плитками на полАвтор:мастер производственного обученияСалабай Марина АнатольевнаБелгород 2016     Областное  государственное

Слайд 2Варианты укладки керамической плитки
Основания под напольные покрытия из керамической плитки

могут быть самыми различными. Это и грунты, подготовленные таким образом, чтобы исключить любые деформации конструкций при их усадке, и стяжки, как сборные, так и монолитные, и железобетонные плиты перекрытия и т.п. Укладка керамической плитки является творческим процессом, существует огромное количество вариантов укладки покрытий из плитки.
Варианты укладки керамической плитки Основания под напольные покрытия из керамической плитки могут быть самыми различными. Это и

Слайд 3Варианты укладки керамической плитки

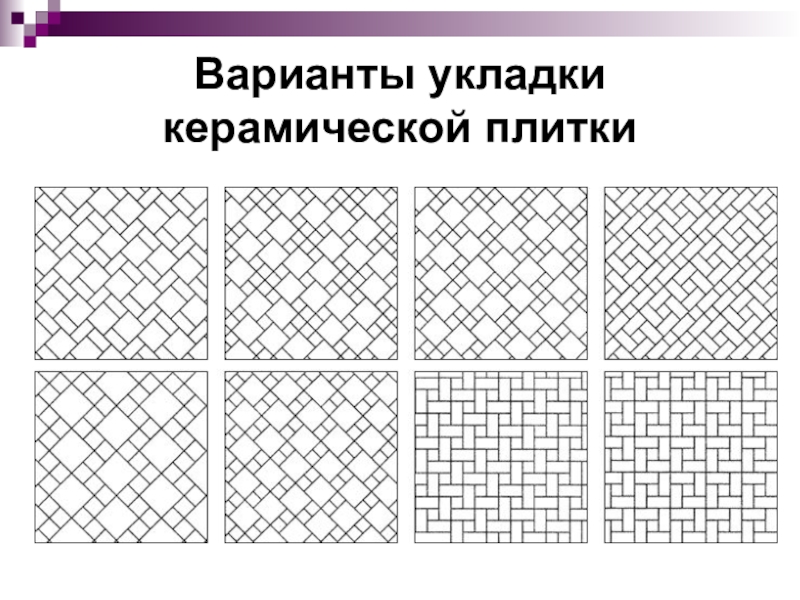

Варианты укладки керамической плитки

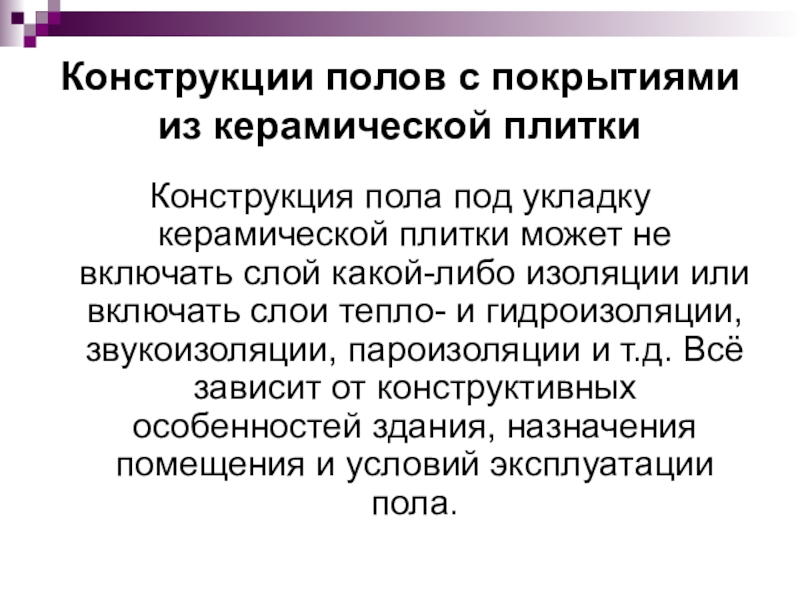

Слайд 4Конструкции полов с покрытиями из керамической плитки
Конструкция пола под укладку

керамической плитки может не включать слой какой-либо изоляции или включать слои тепло- и гидроизоляции, звукоизоляции, пароизоляции и т.д. Всё зависит от конструктивных особенностей здания, назначения помещения и условий эксплуатации пола.
Конструкции полов с покрытиями из керамической плитки Конструкция пола под укладку керамической плитки может не включать слой

Слайд 5Конструкции полов на ж/б плите перекрытия
1 – ж/б плита
2 – теплоизоляция

из минераловатных плит толщиной 30-50 мм
3 – два слоя полиэтиленовой пленки
4 – цементно-песчаная стяжка М200 толщиной 20-30 мм
5 – гидроизоляция из рубероида (гидроизола)
6 – соединительная прослойка из цементно-песчаного раствора М150 или из плиточного клея
7 – покрытие из плитки
8 – утеплитель засыпной толщиной 60 мм
Конструкции полов на ж/б плите перекрытия1 – ж/б плита2 – теплоизоляция из минераловатных плит толщиной 30-50 мм3

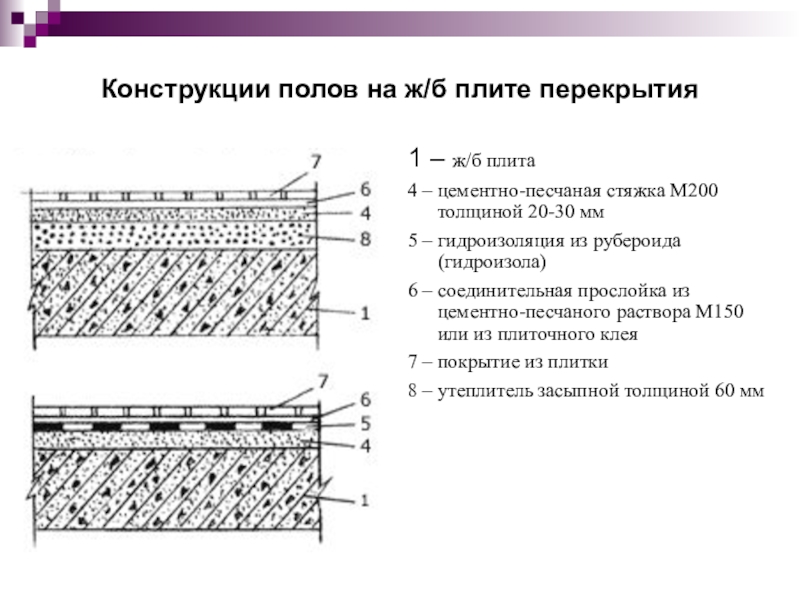

Слайд 6Конструкции полов на ж/б плите перекрытия
1 – ж/б плита
4 – цементно-песчаная

стяжка М200 толщиной 20-30 мм
5 – гидроизоляция из рубероида (гидроизола)
6 – соединительная прослойка из цементно-песчаного раствора М150 или из плиточного клея
7 – покрытие из плитки
8 – утеплитель засыпной толщиной 60 мм
Конструкции полов на ж/б плите перекрытия1 – ж/б плита4 – цементно-песчаная стяжка М200 толщиной 20-30 мм5 –

Слайд 7Конструкции полов на грунте
1 – грунтовое основание
2 – слой щебня толщиной

не менее 80 мм
3 – бетонный подстилающий слой (бетонная стяжка) класса В 12,5
4 – гидроизоляция из двух слоёв (рубероида) гидроизола
5 – утеплитель
6 – слой полиэтиленовой плёнки
7 – цементно-песчаная стяжка М200 толщиной 20-30 мм
8 - соединительная прослойка из цементно-песчаного раствора М150
9 – покрытие из плитки
10 – защитный слой из песка
11 – нагрузочная ж/б плита
Конструкции полов на грунте1 – грунтовое основание2 – слой щебня толщиной не менее 80 мм3 – бетонный

Слайд 8Конструкции полов на грунте
1 – грунтовое основание
2 – слой щебня толщиной

не менее 80 мм
3 – бетонный подстилающий слой (бетонная стяжка) класса В 12,5
4 – гидроизоляция из двух слоёв (рубероида) гидроизола
5 – утеплитель
6 – слой полиэтиленовой плёнки
7 – цементно-песчаная стяжка М200 толщиной 20-30 мм
8 - соединительная прослойка из цементно-песчаного раствора М150
9 – покрытие из плитки
10 – защитный слой из песка
11 – нагрузочная ж/б плита

Конструкции полов на грунте1 – грунтовое основание2 – слой щебня толщиной не менее 80 мм3 – бетонный

Слайд 9Этапы укладки керамической плитки
Укладка керамической плитки - это процесс, состоящий из

нескольких этапов, последовательность которых выглядит следующим образом:
подготовка основания;
разметка пола;
выбор и подготовка клеящего состава (материалов);
укладка плитки.
Этапы укладки керамической плиткиУкладка керамической плитки - это процесс, состоящий из нескольких этапов, последовательность которых выглядит следующим

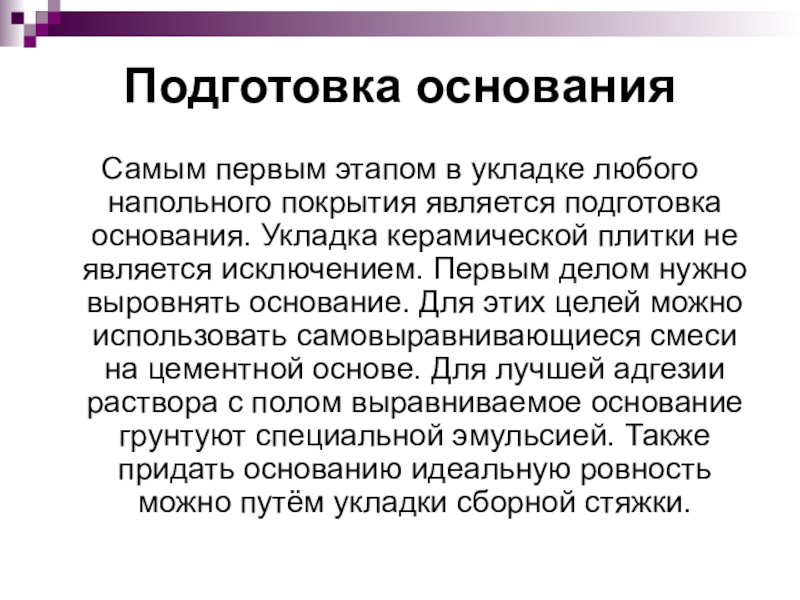

Слайд 10Подготовка основания

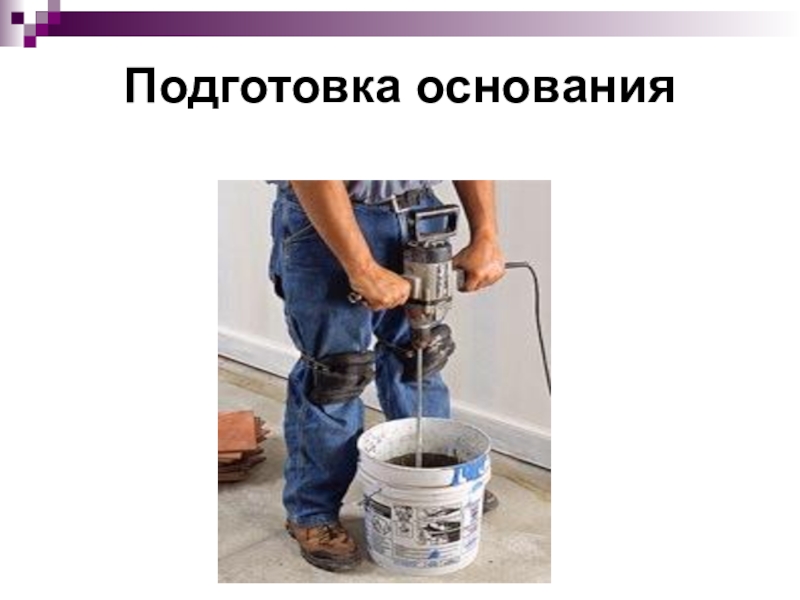

Самым первым этапом в укладке любого напольного покрытия является

подготовка основания. Укладка керамической плитки не является исключением. Первым делом нужно выровнять основание. Для этих целей можно использовать самовыравнивающиеся смеси на цементной основе. Для лучшей адгезии раствора с полом выравниваемое основание грунтуют специальной эмульсией. Также придать основанию идеальную ровность можно путём укладки сборной стяжки.
Подготовка основания Самым первым этапом в укладке любого напольного покрытия является подготовка основания. Укладка керамической плитки не

Слайд 11Подготовка основания
После того, как основание выровняли, необходимо его очистить от пыли

и грязи. Если укладка плитки будет проводиться прямо на плиты перекрытия без устройства выравнивающего слоя, то после их очистки, при выявлении зазоров между соседними плитами и между плитой и стеной, эти зазоры нужно заделать цементно-песчаным раствором марки 100 заподлицо с поверхностью плит.
Подготовка основанияПосле того, как основание выровняли, необходимо его очистить от пыли и грязи. Если укладка плитки будет

Слайд 12Подготовка основания

Подготовка основания

Слайд 13Подготовка основания

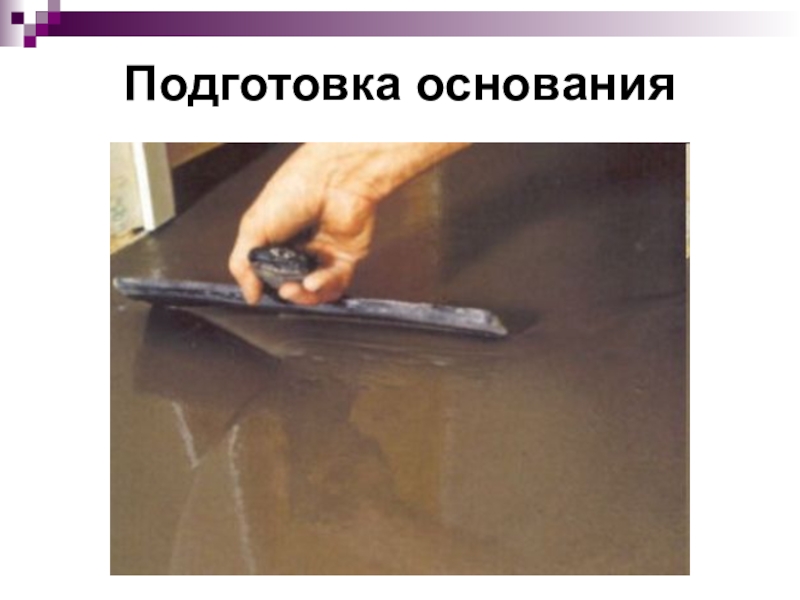

Подготовка основания

Слайд 14Подготовка основания

Подготовка основания

Слайд 15Подготовка основания

Подготовка основания

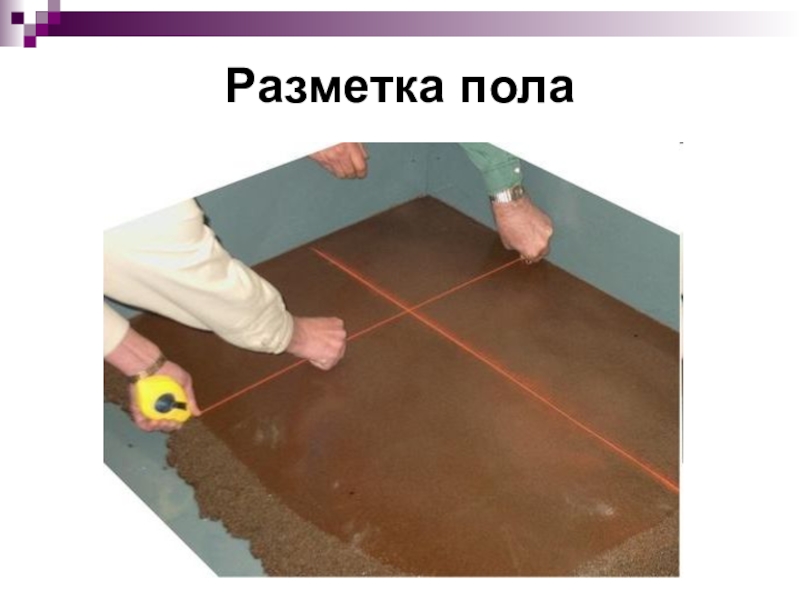

Слайд 16Разметка пола

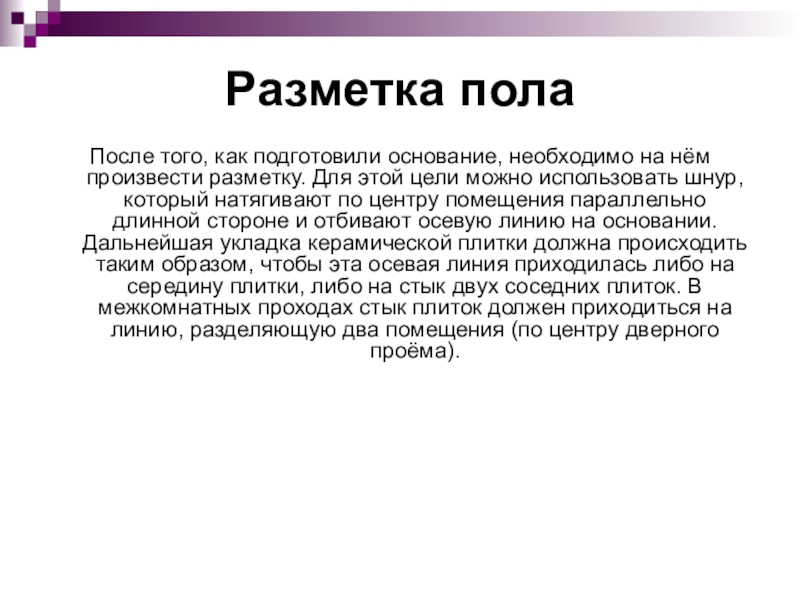

После того, как подготовили основание, необходимо на нём произвести

разметку. Для этой цели можно использовать шнур, который натягивают по центру помещения параллельно длинной стороне и отбивают осевую линию на основании. Дальнейшая укладка керамической плитки должна происходить таким образом, чтобы эта осевая линия приходилась либо на середину плитки, либо на стык двух соседних плиток. В межкомнатных проходах стык плиток должен приходиться на линию, разделяющую два помещения (по центру дверного проёма).
Разметка пола После того, как подготовили основание, необходимо на нём произвести разметку. Для этой цели можно использовать

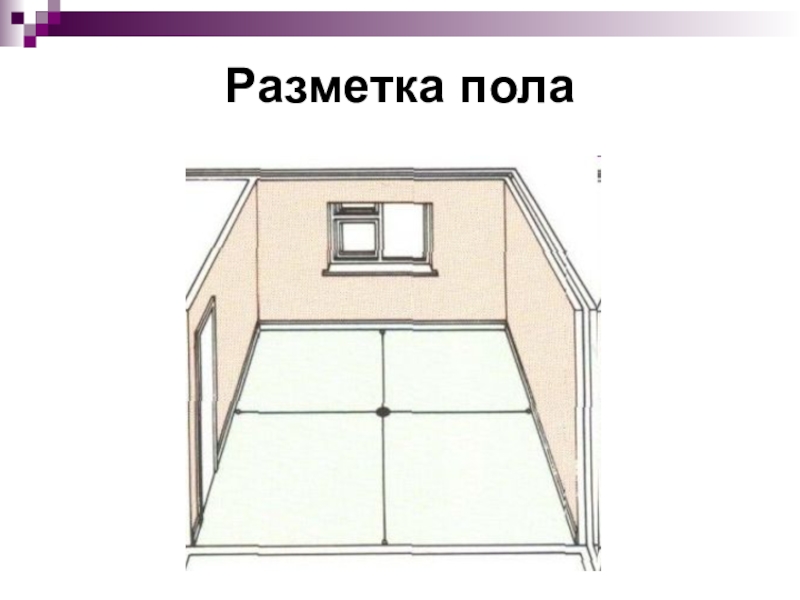

Слайд 17Разметка пола

Разметка пола

Слайд 18Разметка пола

Разметка пола

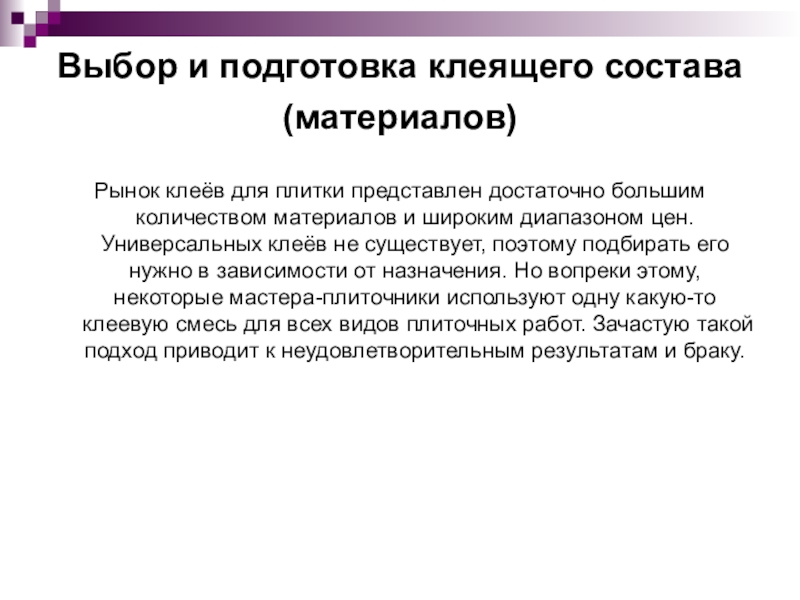

Слайд 19Выбор и подготовка клеящего состава (материалов)
Рынок клеёв для плитки представлен

достаточно большим количеством материалов и широким диапазоном цен. Универсальных клеёв не существует, поэтому подбирать его нужно в зависимости от назначения. Но вопреки этому, некоторые мастера-плиточники используют одну какую-то клеевую смесь для всех видов плиточных работ. Зачастую такой подход приводит к неудовлетворительным результатам и браку.
Выбор и подготовка клеящего состава (материалов) Рынок клеёв для плитки представлен достаточно большим количеством материалов и широким

Слайд 20Выбор и подготовка клеящего состава (материалов)
Состав большинства сухих плиточных смесей представляет

собой полимерминеральный композит на основе цементного вяжущего с добавлением песка и целого комплекса химических добавок. Состав данных добавок включает водорастворимые эфиры целлюлозы и дисперсионные составы на основе сополимеров (модифицированные эфиром целлюлозы), которые, в случае превышения возможностей цементно-песчаных растворов при сдвиговых нагрузках, выполняют функции полимерного связующего.
Выбор и подготовка клеящего состава (материалов)Состав большинства сухих плиточных смесей представляет собой полимерминеральный композит на основе цементного

Слайд 21Выбор и подготовка клеящего состава (материалов)

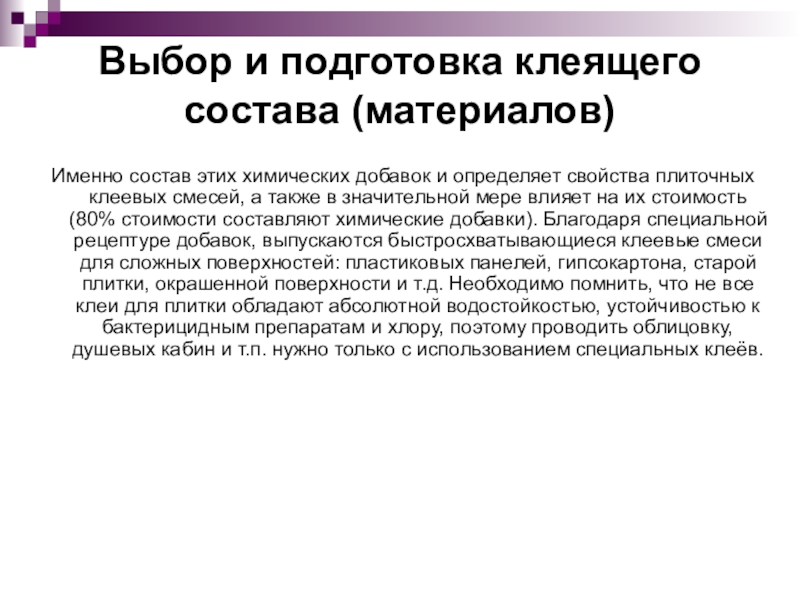

Именно состав этих химических добавок и

определяет свойства плиточных клеевых смесей, а также в значительной мере влияет на их стоимость (80% стоимости составляют химические добавки). Благодаря специальной рецептуре добавок, выпускаются быстросхватывающиеся клеевые смеси для сложных поверхностей: пластиковых панелей, гипсокартона, старой плитки, окрашенной поверхности и т.д. Необходимо помнить, что не все клеи для плитки обладают абсолютной водостойкостью, устойчивостью к бактерицидным препаратам и хлору, поэтому проводить облицовку, душевых кабин и т.п. нужно только с использованием специальных клеёв.
Выбор и подготовка клеящего состава (материалов)Именно состав этих химических добавок и определяет свойства плиточных клеевых смесей, а

Слайд 22Выбор и подготовка клеящего состава (материалов)
Для укладки керамического гранита необходимо использовать

специальные клеевые смеси с повышенными клеящими свойствами, т.к. керамогранит обладает низкими адгезивными свойствами. Для увеличения клеящих свойств смесей их модифицируют синтетическими смолами (дополнительно эти смолы играют роль пластификаторов). Кроме специальных смесей существует возможность использования для укладки керамогранита обычных клеевых смесей с добавлением в них специальных латексных смол. Данные смолы увеличивают адгезивные свойства клея и дополнительно играют роль гидроизоляции.
Выбор и подготовка клеящего состава (материалов)Для укладки керамического гранита необходимо использовать специальные клеевые смеси с повышенными клеящими

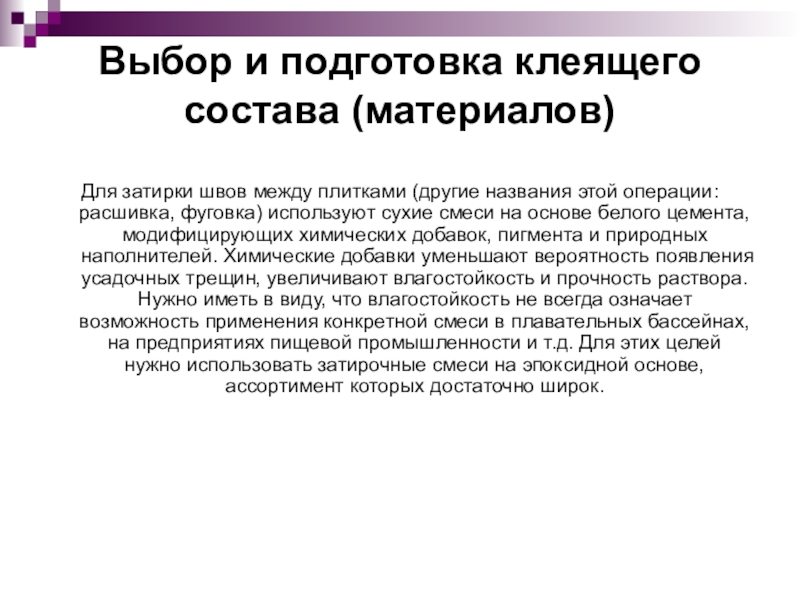

Слайд 23Выбор и подготовка клеящего состава (материалов)

Для затирки швов между плитками (другие

названия этой операции: расшивка, фуговка) используют сухие смеси на основе белого цемента, модифицирующих химических добавок, пигмента и природных наполнителей. Химические добавки уменьшают вероятность появления усадочных трещин, увеличивают влагостойкость и прочность раствора. Нужно иметь в виду, что влагостойкость не всегда означает возможность применения конкретной смеси в плавательных бассейнах, на предприятиях пищевой промышленности и т.д. Для этих целей нужно использовать затирочные смеси на эпоксидной основе, ассортимент которых достаточно широк.
Выбор и подготовка клеящего состава (материалов)Для затирки швов между плитками (другие названия этой операции: расшивка, фуговка) используют

Слайд 24Укладка плитки
Существует два вида соединительной прослойки, по которой производят укладку

керамической плитки:
из цементно-песчаного раствора;
из специальных клеевых смесей.
Укладка плитки Существует два вида соединительной прослойки, по которой производят укладку керамической плитки: из цементно-песчаного раствора;из специальных

Слайд 25Укладка плитки

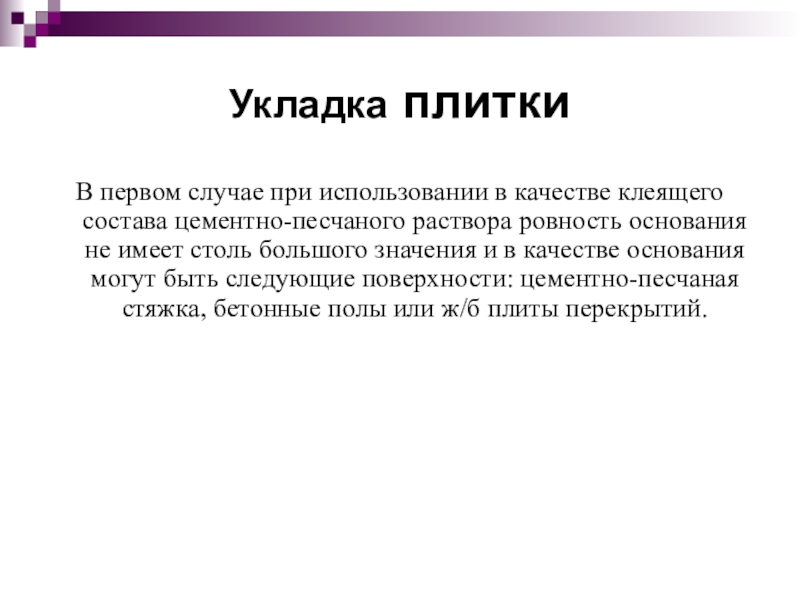

В первом случае при использовании в качестве клеящего состава

цементно-песчаного раствора ровность основания не имеет столь большого значения и в качестве основания могут быть следующие поверхности: цементно-песчаная стяжка, бетонные полы или ж/б плиты перекрытий.
Укладка плитки В первом случае при использовании в качестве клеящего состава цементно-песчаного раствора ровность основания не имеет

Слайд 26Составы цементно-песчаных растворов

Составы цементно-песчаных растворов

Слайд 27Цементно-песчаный раствор

Цементно-песчаный раствор

Слайд 28Укладка плитки
Для улучшения адгезивных свойств раствора в него можно добавить

специальные добавки: пластифицированную поливинилацетатную дисперсию или латекс в количестве 10-15% от массы сухого цемента в растворе. Полученный таким образом раствор обладает не только высокой клеящей способностью, но и высокой эластичностью, что позволяет его использовать в помещениях, в которых несущие конструкции периодически испытывают деформационные нагрузки, вследствие чего в тонком слое прослойки будут возникать значительные знакопеременные напряжения.
Укладка плитки Для улучшения адгезивных свойств раствора в него можно добавить специальные добавки: пластифицированную поливинилацетатную дисперсию или

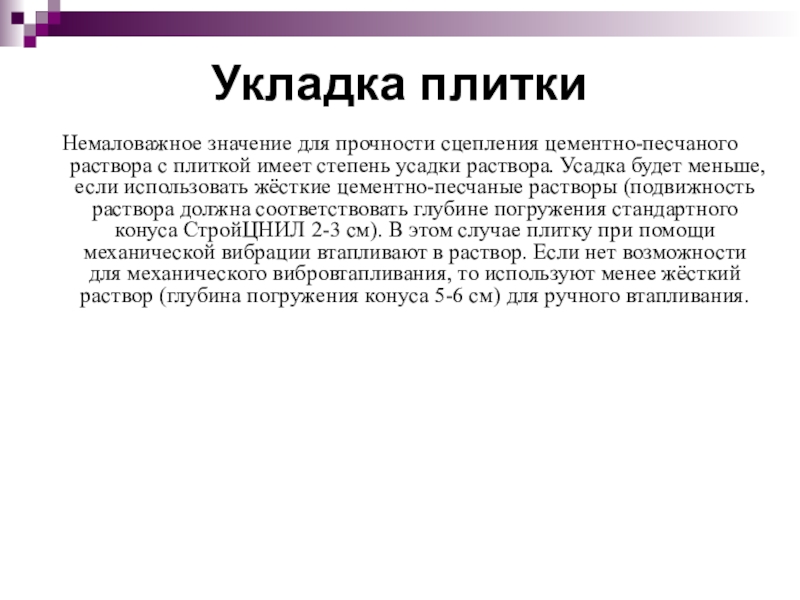

Слайд 29Укладка плитки
Немаловажное значение для прочности сцепления цементно-песчаного раствора с плиткой имеет

степень усадки раствора. Усадка будет меньше, если использовать жёсткие цементно-песчаные растворы (подвижность раствора должна соответствовать глубине погружения стандартного конуса СтройЦНИЛ 2-3 см). В этом случае плитку при помощи механической вибрации втапливают в раствор. Если нет возможности для механического вибровтапливания, то используют менее жёсткий раствор (глубина погружения конуса 5-6 см) для ручного втапливания.
Укладка плиткиНемаловажное значение для прочности сцепления цементно-песчаного раствора с плиткой имеет степень усадки раствора. Усадка будет меньше,

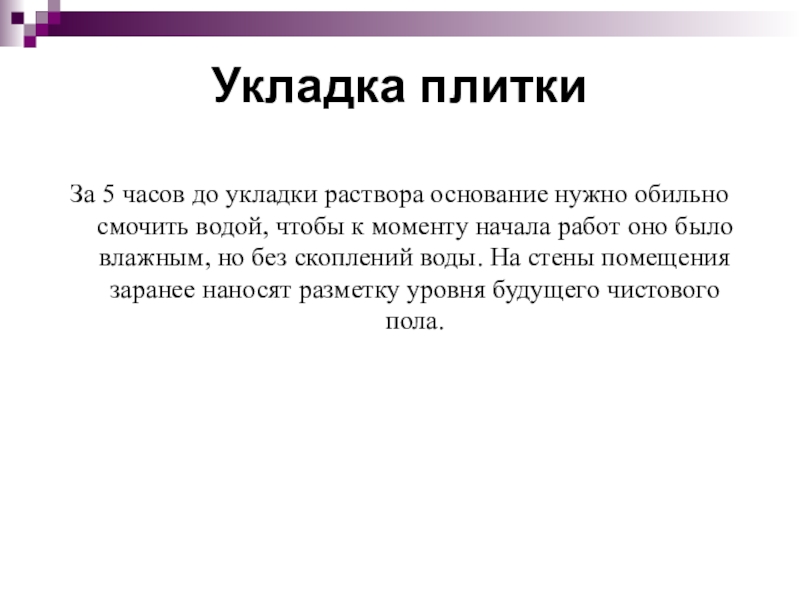

Слайд 30Укладка плитки
За 5 часов до укладки раствора основание нужно обильно смочить

водой, чтобы к моменту начала работ оно было влажным, но без скоплений воды. На стены помещения заранее наносят разметку уровня будущего чистового пола.
Укладка плиткиЗа 5 часов до укладки раствора основание нужно обильно смочить водой, чтобы к моменту начала работ

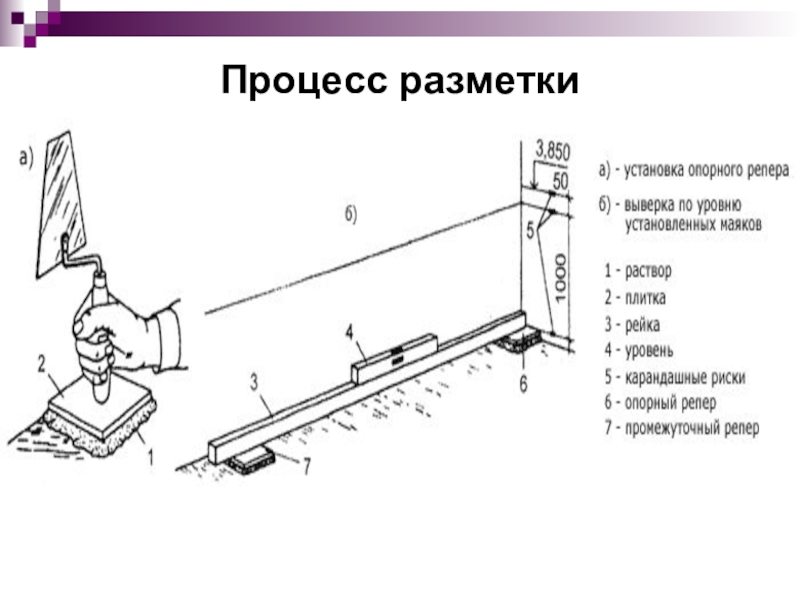

Слайд 31Процесс разметки

Процесс разметки

Слайд 32Укладка плитки
В первую очередь у стены, противоположной входу, устанавливают маяки для

первого ряда плиток высотой, соответствующей разметке уровня чистового пола. Затем производят укладку первого ряда между маяками. После чего убирают маяки и окончательно завершают укладку ряда. Маяки для второго и последующего рядов устанавливают параллельно первому на расстоянии ширины плитки, ориентируясь на разметку на стене.
Укладка плиткиВ первую очередь у стены, противоположной входу, устанавливают маяки для первого ряда плиток высотой, соответствующей разметке

Слайд 33Процесс разметки

Процесс разметки

Слайд 34Укладка плитки
После укладки керамической плитки на цементно-песчаный раствор он должен твердеть

и набирать прочность во влажных условиях. Для этого пол засыпают толстым слоем влажных опилок или накрывают мокрыми матерчатыми матами, мешковиной и т.п. Далее в течение 7-10 суток их нужно поддерживать во влажном состоянии, постоянно смачивая.
Укладка плиткиПосле укладки керамической плитки на цементно-песчаный раствор он должен твердеть и набирать прочность во влажных условиях.

Слайд 35Укладка плитки

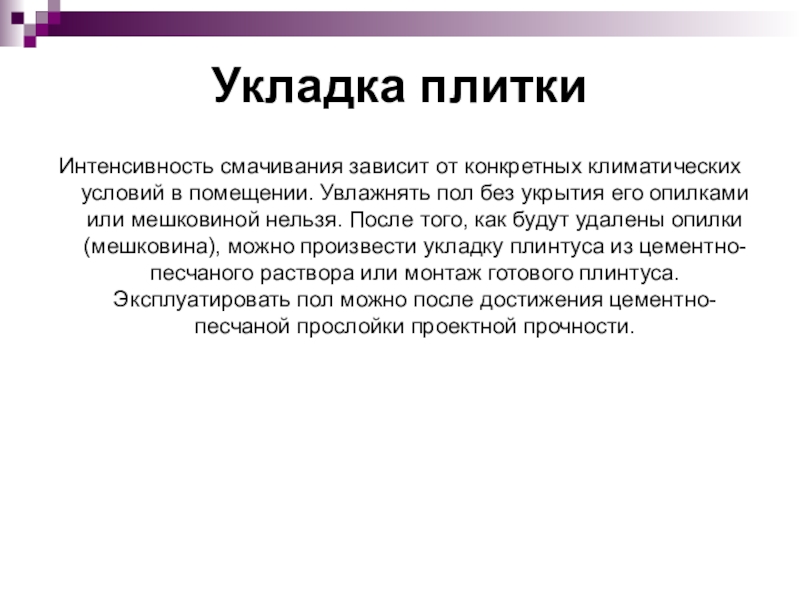

Интенсивность смачивания зависит от конкретных климатических условий в помещении. Увлажнять

пол без укрытия его опилками или мешковиной нельзя. После того, как будут удалены опилки (мешковина), можно произвести укладку плинтуса из цементно-песчаного раствора или монтаж готового плинтуса. Эксплуатировать пол можно после достижения цементно-песчаной прослойки проектной прочности.
Укладка плиткиИнтенсивность смачивания зависит от конкретных климатических условий в помещении. Увлажнять пол без укрытия его опилками или

Слайд 36Укладка плитки

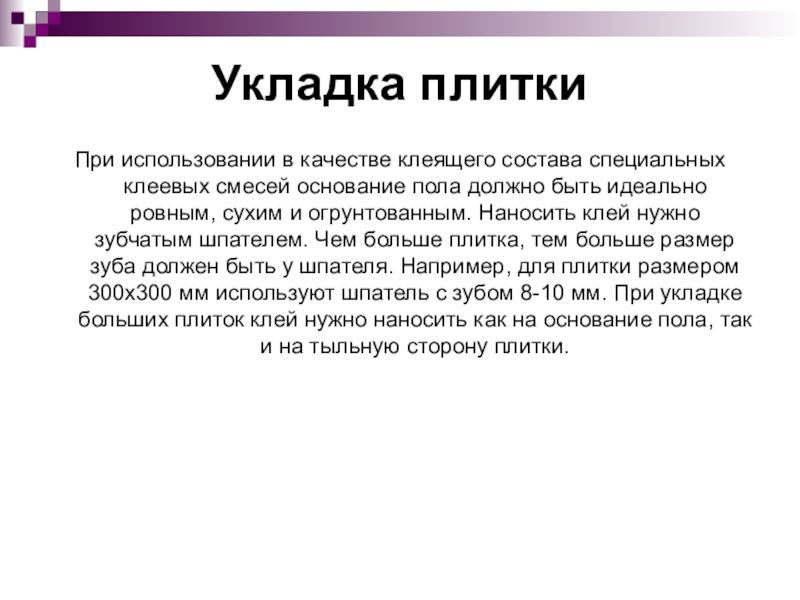

При использовании в качестве клеящего состава специальных клеевых смесей основание

пола должно быть идеально ровным, сухим и огрунтованным. Наносить клей нужно зубчатым шпателем. Чем больше плитка, тем больше размер зуба должен быть у шпателя. Например, для плитки размером 300х300 мм используют шпатель с зубом 8-10 мм. При укладке больших плиток клей нужно наносить как на основание пола, так и на тыльную сторону плитки.
Укладка плиткиПри использовании в качестве клеящего состава специальных клеевых смесей основание пола должно быть идеально ровным, сухим

Слайд 37Зубчатый шпатель

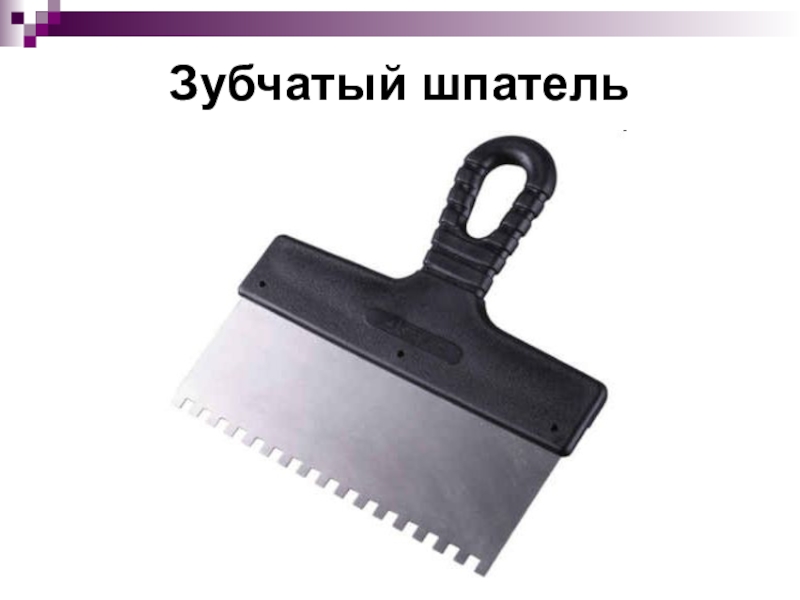

Зубчатый шпатель

Слайд 38Нанесение клея зубчатым шпателем

Нанесение клея зубчатым шпателем

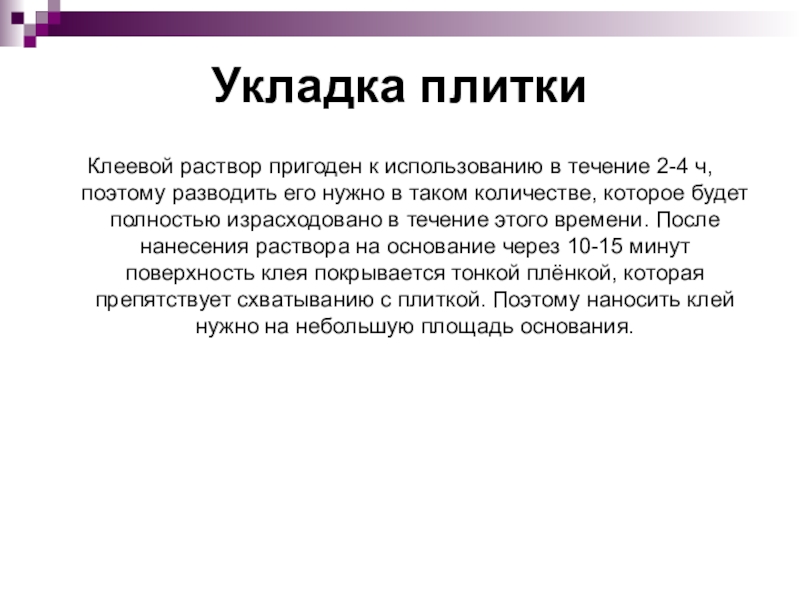

Слайд 39Укладка плитки
Клеевой раствор пригоден к использованию в течение 2-4 ч, поэтому

разводить его нужно в таком количестве, которое будет полностью израсходовано в течение этого времени. После нанесения раствора на основание через 10-15 минут поверхность клея покрывается тонкой плёнкой, которая препятствует схватыванию с плиткой. Поэтому наносить клей нужно на небольшую площадь основания.
Укладка плиткиКлеевой раствор пригоден к использованию в течение 2-4 ч, поэтому разводить его нужно в таком количестве,

Слайд 40Качество схватывания клея с плиткой
Для того, чтобы проверить качество схватывания клея

с плиткой, нужно сразу после укладки плитки приподнять её и проверить тыльную сторону. Покрытая полностью клеевым раствором тыльная сторона плитки говорит о том, что схватываемость отличная. В течение 10-20 минут после укладки плитку можно ещё подправить (данный промежуток времени зависит от состава смеси и способности основания пола впитывать влагу).
Качество схватывания клея с плиткойДля того, чтобы проверить качество схватывания клея с плиткой, нужно сразу после укладки

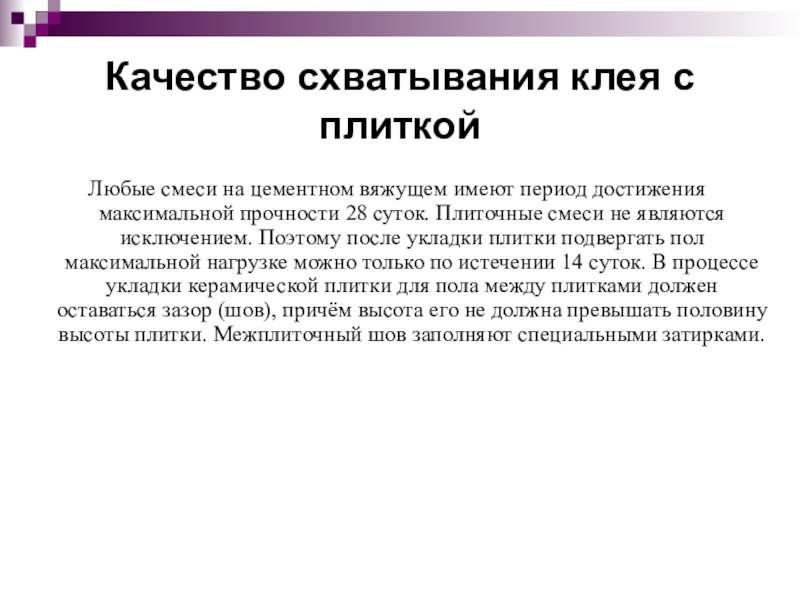

Слайд 41Качество схватывания клея с плиткой

Качество схватывания клея с плиткой

Слайд 42Качество схватывания клея с плиткой
Любые смеси на цементном вяжущем имеют период

достижения максимальной прочности 28 суток. Плиточные смеси не являются исключением. Поэтому после укладки плитки подвергать пол максимальной нагрузке можно только по истечении 14 суток. В процессе укладки керамической плитки для пола между плитками должен оставаться зазор (шов), причём высота его не должна превышать половину высоты плитки. Межплиточный шов заполняют специальными затирками.
Качество схватывания клея с плиткойЛюбые смеси на цементном вяжущем имеют период достижения максимальной прочности 28 суток. Плиточные

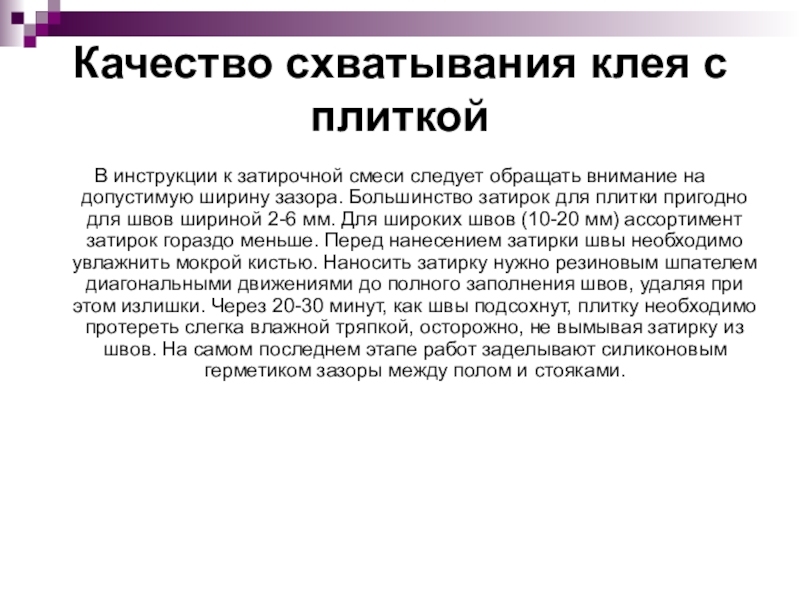

Слайд 43Качество схватывания клея с плиткой
В инструкции к затирочной смеси следует обращать

внимание на допустимую ширину зазора. Большинство затирок для плитки пригодно для швов шириной 2-6 мм. Для широких швов (10-20 мм) ассортимент затирок гораздо меньше. Перед нанесением затирки швы необходимо увлажнить мокрой кистью. Наносить затирку нужно резиновым шпателем диагональными движениями до полного заполнения швов, удаляя при этом излишки. Через 20-30 минут, как швы подсохнут, плитку необходимо протереть слегка влажной тряпкой, осторожно, не вымывая затирку из швов. На самом последнем этапе работ заделывают силиконовым герметиком зазоры между полом и стояками.
Качество схватывания клея с плиткойВ инструкции к затирочной смеси следует обращать внимание на допустимую ширину зазора. Большинство

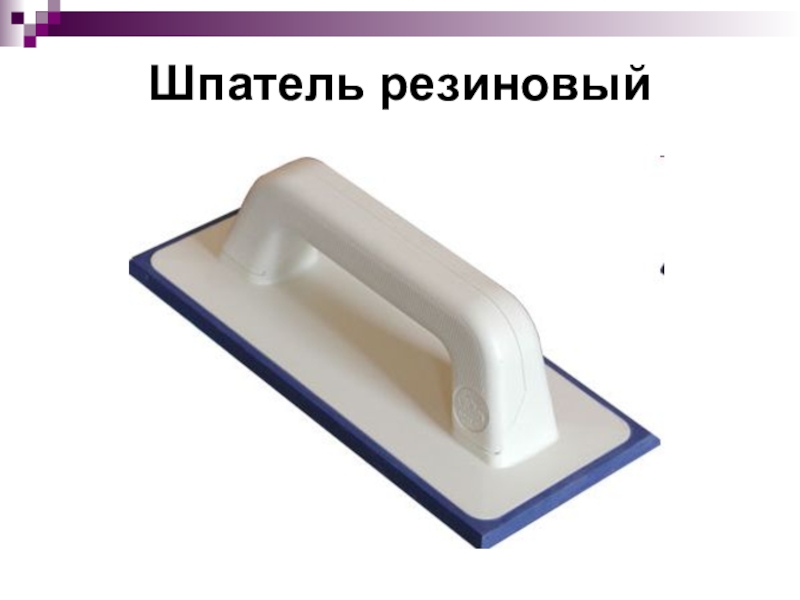

Слайд 44Шпатель резиновый

Шпатель резиновый

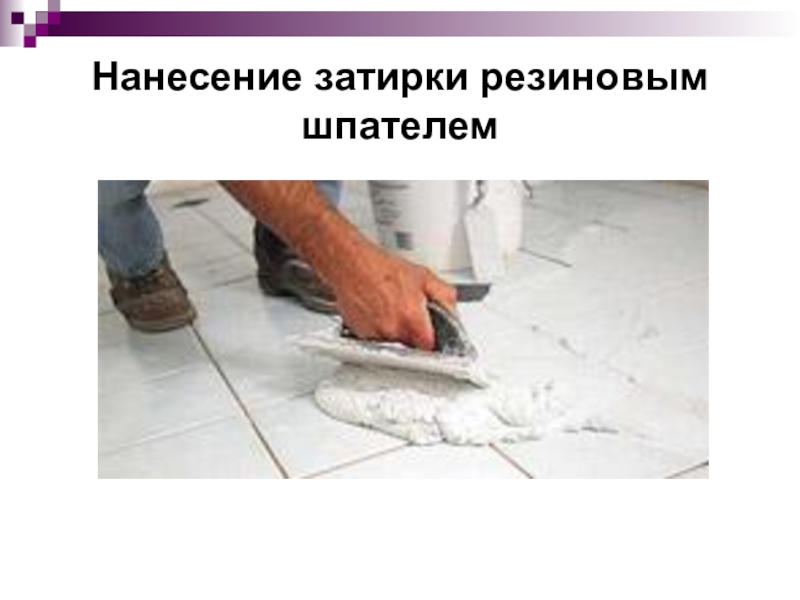

Слайд 45Нанесение затирки резиновым шпателем

Нанесение затирки резиновым шпателем

Слайд 46Качество укладки напольного покрытия
Качество укладки напольного покрытия проверяется путём проверки пола

на ровность и на наличие различных дефектов: трещин в плитках, открытых швов, отслоений плитки. Данные дефекты абсолютно не допустимы. Ровность проверяется контрольной рейкой с уровнем. Допустимое отклонение равно 0,2%, т.е. при длине помещения 25м отклонение не должно превышать 50 мм. Отклонение рядов плиток от прямой линии не должно превышать 10 мм на 10 м длины. Качество сцепления плиток с клеящей прослойкой определяют простукиванием каждой плитки. Там, где звук будет меняться, необходимо снять плитку вместе с прослойкой и уложить её заново.
Качество укладки напольного покрытияКачество укладки напольного покрытия проверяется путём проверки пола на ровность и на наличие различных

Слайд 47Контрольная рейка

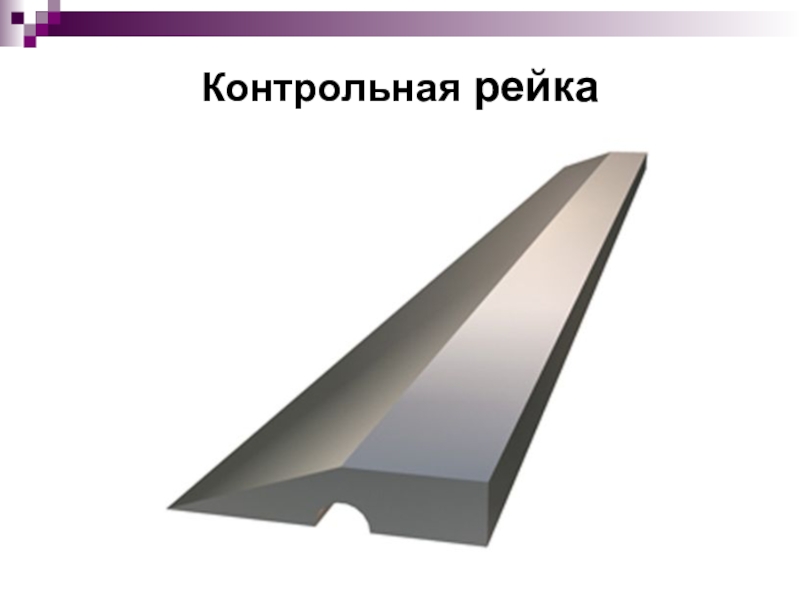

Контрольная рейка

Слайд 48 Список используемой литературы
Добров В.В. Правильный ремонт дома.

М.: Рипол классик, 2006.
Теличко А.А. Отделочные работы. М.: Рипол классик, 2004.
Список использованных материалов, Интернет-ресурсов
http://zadumali-remont.ru/clauses_and_advice/technology_packing_tile.html
http://www.ukladkapolov.ru/ukladka-keramicheskoj-plitki.php
http://images.yandex.ru/

Список используемой литературы  Добров В.В. Правильный ремонт дома. М.: Рипол классик, 2006.  Теличко
