Презентация, доклад Устройство и управление сверлильным станком

Содержание

ЦЕЛЬ: образовательная: Создание условий для изучения устройства сверлильного станка и формирования умений по управлению станком. развивающая: Способствование развитию представления о видах технологических машин и способах обработки материалов резаньем.воспитательная: Привитие навыки аккуратности, ответственности, умение работать в коллективе,

Слайд 1Устройство
и управление сверлильным станком


Учитель: Прокофьева С.В.


Устройство и управление сверлильным станкомУчитель: Прокофьева С.В.

Слайд 2ЦЕЛЬ:
образовательная: Создание условий для изучения устройства сверлильного станка и формирования умений

по управлению станком.
развивающая: Способствование развитию представления о видах технологических машин и способах обработки материалов резаньем.
воспитательная: Привитие навыки аккуратности, ответственности, умение работать в коллективе, стремление к соблюдению безопасных приёмов работы.
ЦЕЛЬ: образовательная: Создание условий для изучения устройства сверлильного станка и формирования умений по управлению станком. развивающая: Способствование

Слайд 3Устройство и управление сверлильным станком

Устройство и управление сверлильным станком

Слайд 4 Сверлильный станок – технологическая машина, предназначенная для выполнения

и обработки отверстий
Сверлильный станок – технологическая машина, предназначенная для выполнения и обработки отверстий

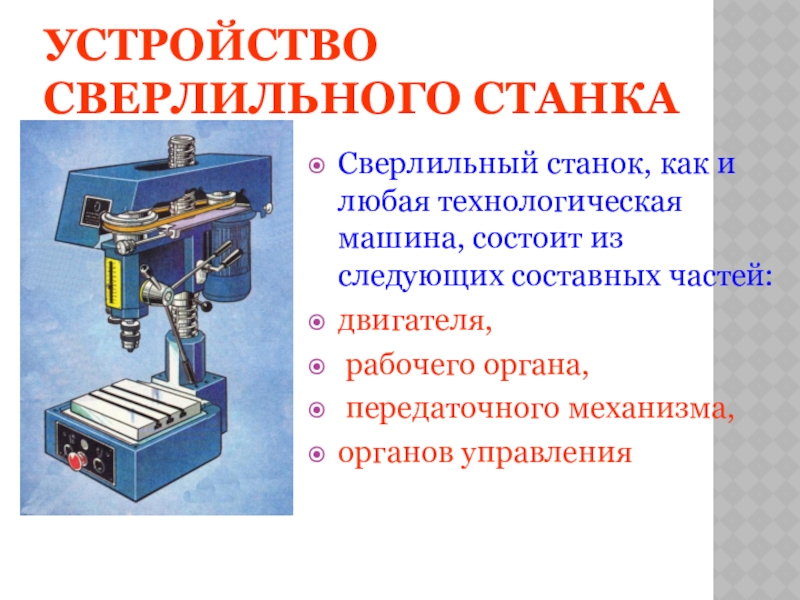

Слайд 5УСТРОЙСТВО СВЕРЛИЛЬНОГО СТАНКА
Сверлильный станок, как и любая технологическая машина, состоит из

следующих составных частей:
двигателя,
рабочего органа,
передаточного механизма,
органов управления
УСТРОЙСТВО  СВЕРЛИЛЬНОГО СТАНКАСверлильный станок, как и любая технологическая машина, состоит из следующих составных частей: двигателя, рабочего

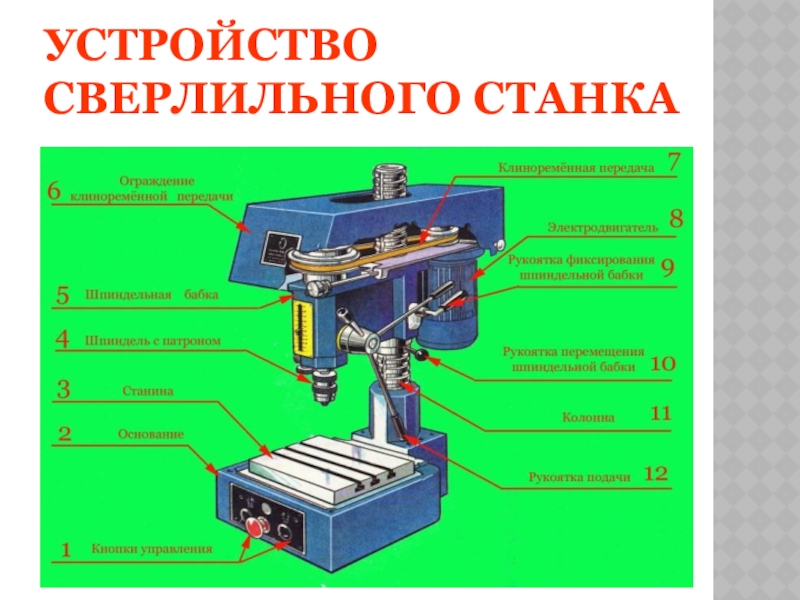

Слайд 6УСТРОЙСТВО СВЕРЛИЛЬНОГО СТАНКА

УСТРОЙСТВО  СВЕРЛИЛЬНОГО СТАНКА

Слайд 7УСТРОЙСТВО СВЕРЛИЛЬНОГО СТАНКА

УСТРОЙСТВО  СВЕРЛИЛЬНОГО СТАНКА

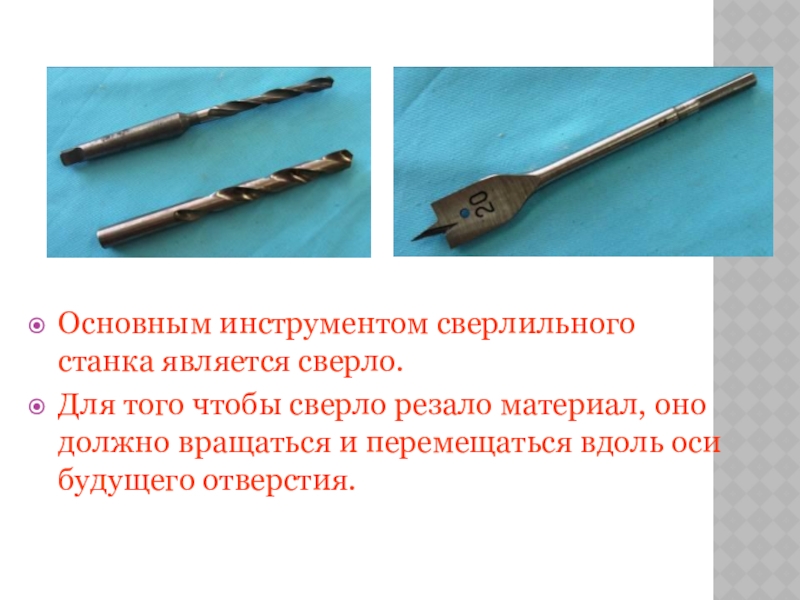

Слайд 8Основным инструментом сверлильного станка является сверло.
Для того чтобы сверло резало

материал, оно должно вращаться и перемещаться вдоль оси будущего отверстия.
Основным инструментом сверлильного станка является сверло. Для того чтобы сверло резало материал, оно должно вращаться и перемещаться

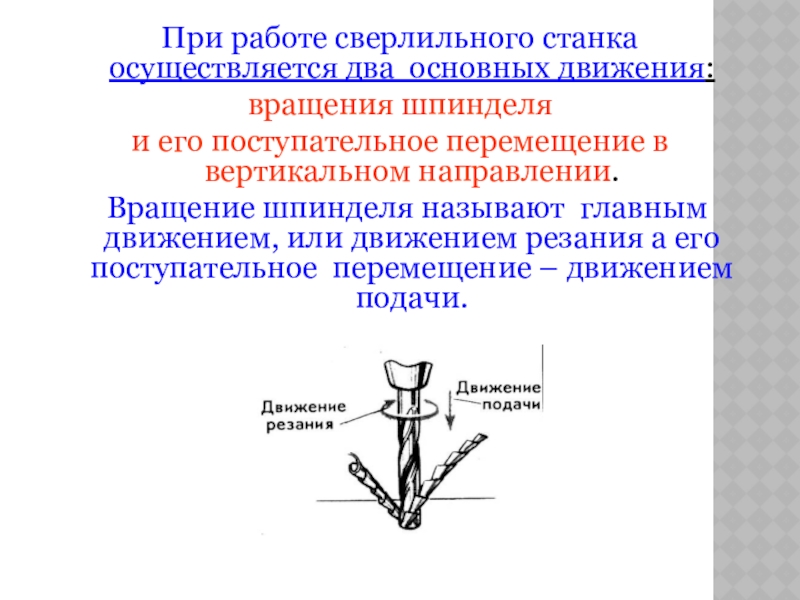

Слайд 9При работе сверлильного станка осуществляется два основных движения:
вращения шпинделя
и

его поступательное перемещение в вертикальном направлении.
Вращение шпинделя называют главным движением, или движением резания а его поступательное перемещение – движением подачи.


При работе сверлильного станка осуществляется два основных движения: вращения шпинделя и его поступательное перемещение в вертикальном направлении.

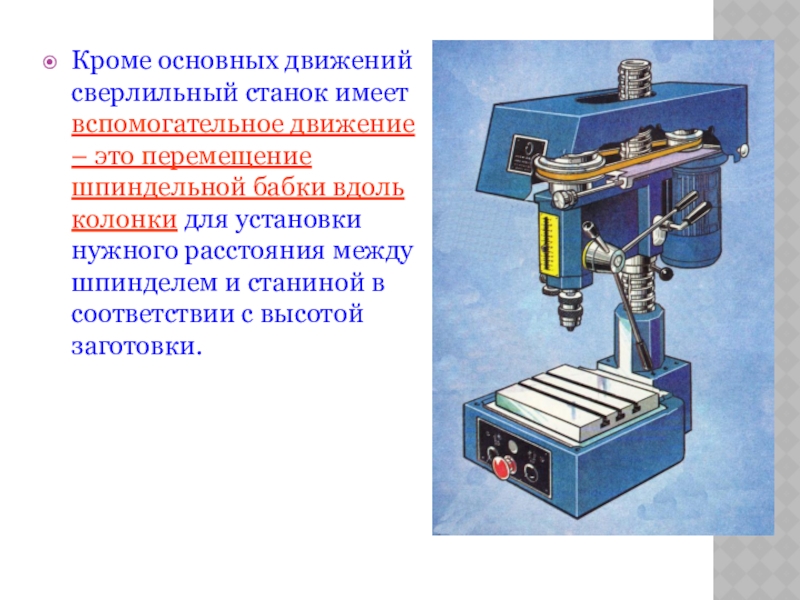

Слайд 10Кроме основных движений сверлильный станок имеет вспомогательное движение – это перемещение

шпиндельной бабки вдоль колонки для установки нужного расстояния между шпинделем и станиной в соответствии с высотой заготовки.
Кроме основных движений сверлильный станок имеет вспомогательное движение – это перемещение шпиндельной бабки вдоль колонки для установки

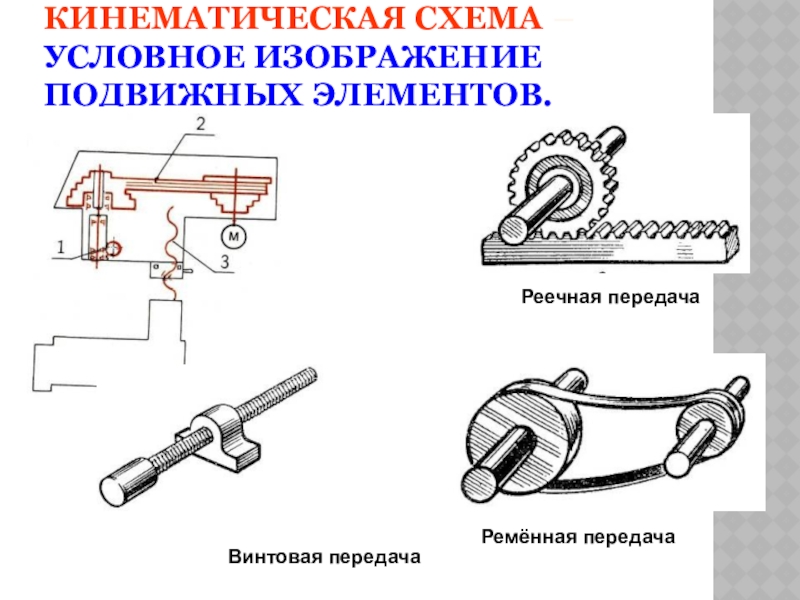

Слайд 11КИНЕМАТИЧЕСКАЯ СХЕМА – УСЛОВНОЕ ИЗОБРАЖЕНИЕ ПОДВИЖНЫХ ЭЛЕМЕНТОВ.

Винтовая передача
Реечная передача
Ремённая передача

КИНЕМАТИЧЕСКАЯ СХЕМА – УСЛОВНОЕ ИЗОБРАЖЕНИЕ ПОДВИЖНЫХ ЭЛЕМЕНТОВ.Винтовая передачаРеечная передачаРемённая передача

Слайд 12На предприятиях сверлильные станки обслуживают сверловщики.
Они должны знать
устройство станка,


уметь его налаживать и обслуживать,
выбирать правильную скорость сверления, уметь пользоваться различными приспособлениями для сверления,
затачивать инструменты,
разбираться в чертежах.
На предприятиях сверлильные станки обслуживают сверловщики. Они должны знать устройство станка, уметь его налаживать и обслуживать, выбирать

Слайд 13ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ СТРОГАНИИ.
1. Работать на станке только с

разрешения учителя.
2. Одежду застегнуть на все пуговицы, надеть защитные очки.
3. Проверить надежность крепления патрона на шпинделе, сверла — в патроне, заготовки — в тисках.
4. Не отходить от станка, не выключив его.
5. После окончания сверления не останавливать патрон рукой, не убирать заготовку до полной остановки сверла.
6. В случае отключения электрического тока немедленно нажать кнопку «Стоп».
7. Очищать станок только после его выключения, пользуясь щеткой-сметкой.
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ СТРОГАНИИ.1.  Работать на станке только с разрешения учителя.2. Одежду застегнуть на все

Слайд 14
Практическая работа

«Сверление отверстия
в бойке киянки»


Практическая работа«Сверление отверстия в бойке киянки»

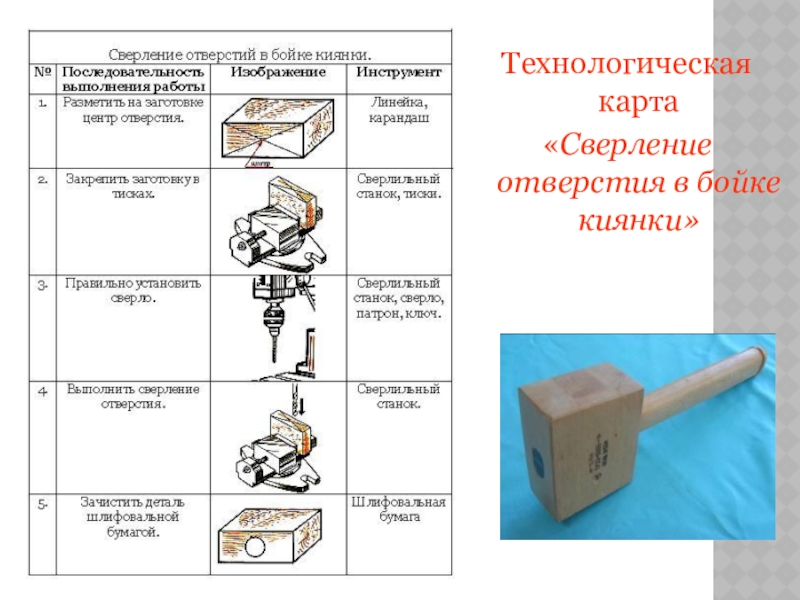

Слайд 15Технологическая карта
«Сверление отверстия в бойке киянки»

Технологическая карта «Сверление отверстия в бойке киянки»

Слайд 16ДОМАШНЕЕ ЗАДАНИЕ
Используя записи в тетради, определи количество основных частей станка и

продолжи заполнять следующую таблицу.
ДОМАШНЕЕ ЗАДАНИЕИспользуя записи в тетради, определи количество основных частей станка и продолжи заполнять следующую таблицу.
