Презентация, доклад урока Виды и причины износов
Содержание
- 1. Презентация урока Виды и причины износов
- 2. Тема программы: Организация технического обслуживания, общие сведения Тема урока: Виды и причины износов
- 3. Формируемые компетенции: а) общие: ОК 1. Понимать
- 4. Цели урока:-обучающая: формирование знаний о видах и
- 5. Слайд 5
- 6. Слайд 6
- 7. Слайд 7
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12

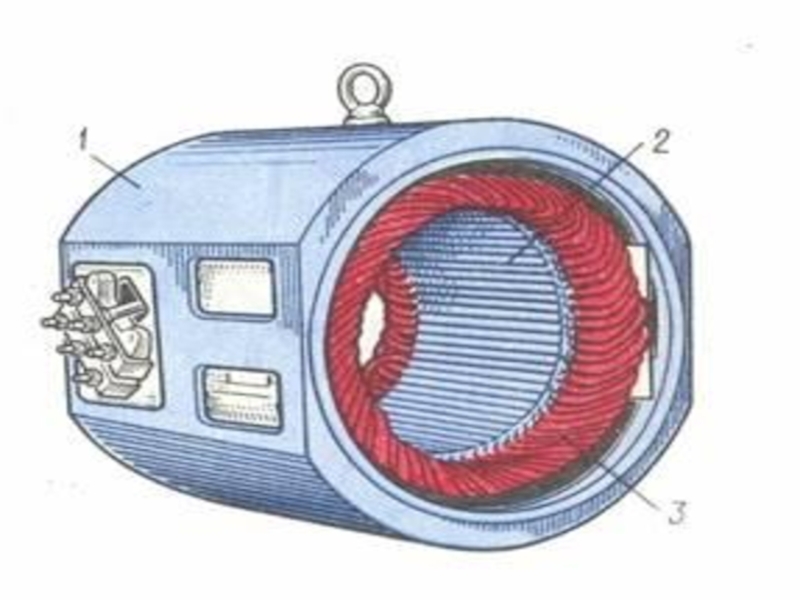

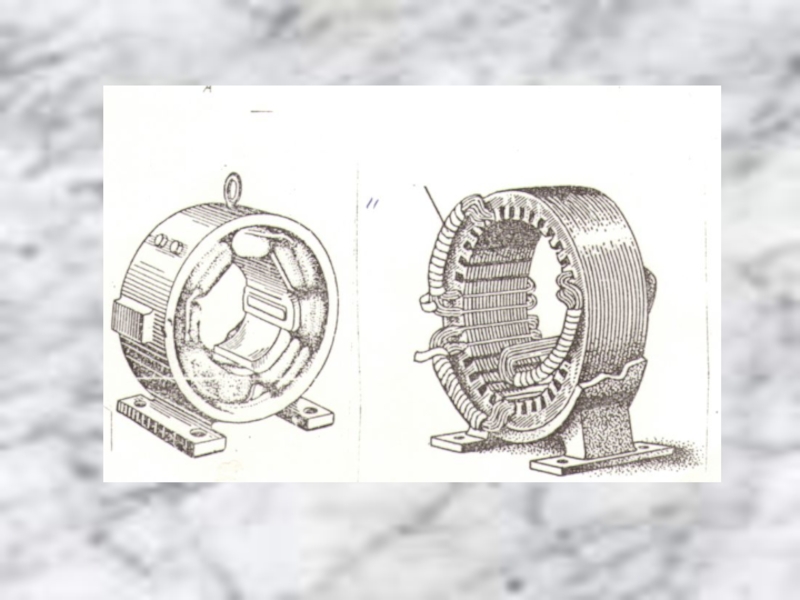

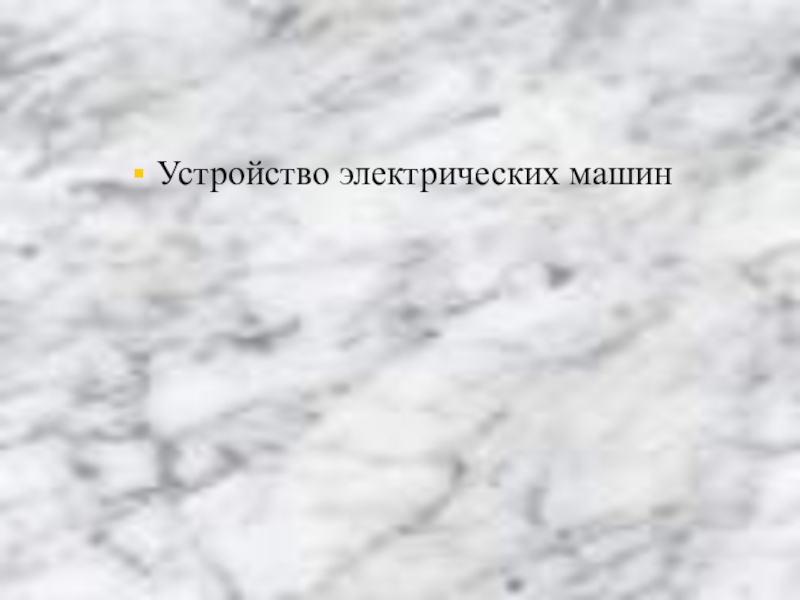

- 13. Устройство электрических машин
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. ВИДЫ И ПРИЧИНЫ ИЗНОСОВ Механический износ является
- 25. ПРЕДРЕМОНТНЫЕ ОПЕРАЦИИ В число
- 26. ДЕФЕКТАЦИЯ Работа по предремонтному выявлению неисправностей и
- 27. ВЕДОМОСТЬ ДЕФЕКТОВТип электродвигателя :AUP71С2ШУХХ4 № 036124 Принадлежит: ГАОУ СПО «НТК»Адрес владельца:г. Нижнекамск, пр. Химиков 33
- 28. Слайд 28
- 29. Спасибо за внимание
Тема программы: Организация технического обслуживания, общие сведения Тема урока: Виды и причины износов
Слайд 2Тема программы: Организация технического обслуживания, общие сведения
Тема урока: Виды
и причины износов
Слайд 3Формируемые компетенции:
а) общие:
ОК 1. Понимать сущность и значимость своей
будущей профессии, проявлять к ней устойчивый интерес.
ОК 3. Использовать информационно- коммуникационные технологии в профессиональной деятельности.
ОК 6. Работать в команде, эффективно общаться с коллегами, руководством, клиентами.
б) профессиональные:
ПК 3.1. Проводить плановые и внеочередные осмотры электрооборудования.
ПК 3.2. Производить техническое обслуживание электрооборудования согласно технологическим картам.
ОК 3. Использовать информационно- коммуникационные технологии в профессиональной деятельности.
ОК 6. Работать в команде, эффективно общаться с коллегами, руководством, клиентами.
б) профессиональные:
ПК 3.1. Проводить плановые и внеочередные осмотры электрооборудования.
ПК 3.2. Производить техническое обслуживание электрооборудования согласно технологическим картам.
Слайд 4Цели урока:
-обучающая: формирование знаний о видах и причинах износов электродвигателей, умения
применять полученные знания на практике;
-развивающая: развитие умения анализировать и логически мыслить, устанавливать причинно - следственные связи;
-воспитывающая: воспитание чувства коллективизма, выдержки и терпения, экономической культуры, трудовой дисциплины.
-развивающая: развитие умения анализировать и логически мыслить, устанавливать причинно - следственные связи;
-воспитывающая: воспитание чувства коллективизма, выдержки и терпения, экономической культуры, трудовой дисциплины.

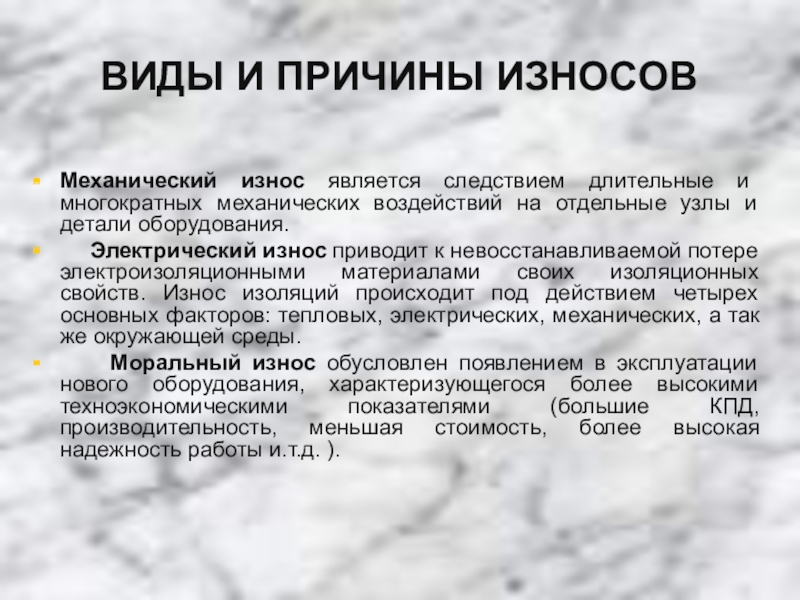

Слайд 24ВИДЫ И ПРИЧИНЫ ИЗНОСОВ
Механический износ является следствием длительные и многократных механических
воздействий на отдельные узлы и детали оборудования.
Электрический износ приводит к невосстанавливаемой потере электроизоляционными материалами своих изоляционных свойств. Износ изоляций происходит под действием четырех основных факторов: тепловых, электрических, механических, а так же окружающей среды.
Моральный износ обусловлен появлением в эксплуатации нового оборудования, характеризующегося более высокими техноэкономическими показателями (большие КПД, производительность, меньшая стоимость, более высокая надежность работы и.т.д. ).
Электрический износ приводит к невосстанавливаемой потере электроизоляционными материалами своих изоляционных свойств. Износ изоляций происходит под действием четырех основных факторов: тепловых, электрических, механических, а так же окружающей среды.
Моральный износ обусловлен появлением в эксплуатации нового оборудования, характеризующегося более высокими техноэкономическими показателями (большие КПД, производительность, меньшая стоимость, более высокая надежность работы и.т.д. ).
Слайд 25ПРЕДРЕМОНТНЫЕ ОПЕРАЦИИ
В число предремонтных операций по выявлению
неисправностей электрических машин входят: измерение сопротивления изоляции обмоток (с целью определения степени ее увлажнения); испытание электрической прочности изоляции; проверка на холостом ходу машины целости подшипников, величины осевого разбега ротора (якоря), вибрации; правильности прилегания (притертости) щеток к коллектору и контактным кольцам; определение зазоров между вращающимися и неподвижными частями электрической машины, а также проверка состояния крепежных деталей, плотности посадки подшипниковых щитов на заточках станины и отсутствия повреждений (трещин, сколов и др.) у отдельных частей и деталей машины.
Слайд 26ДЕФЕКТАЦИЯ
Работа по предремонтному выявлению неисправностей и повреждений электрических машин называется дефектацией.
Обо всех обнаруженных после разборки электрической машины неисправностях и повреждениях делают соответствующие записи в дефектационной карте

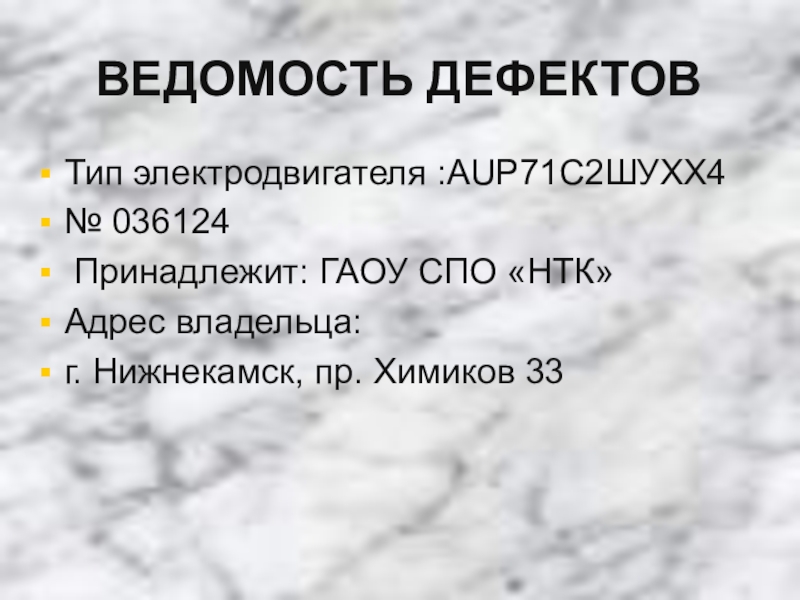

Слайд 27ВЕДОМОСТЬ ДЕФЕКТОВ
Тип электродвигателя :AUP71С2ШУХХ4
№ 036124
Принадлежит: ГАОУ СПО «НТК»
Адрес владельца:
г.
Нижнекамск, пр. Химиков 33
