Презентация, доклад урока Нарезание наружной резьбы

Ирина Петровна

ГБОУ СПО Луганской Народной республики
Алчевский металлургический колледж

разметка, опиливание, резка металла ножовкой.
Научить правильно выполнять порядок нарезания резьбы плашками. Формировать у учащихся самостоятельно планировать технологический процесс и выполнять технологические требования.
Воспитывать у учащихся умение самоконтроля во время выполнения работ.

РАЗВИВАЮЩАЯ
Развивать наблюдательность, активность, внимание, мышление.
Обеспечить качество производственных работ, ознакомить учащихся с практическими умениями и навыками по профессии с целью подготовки к отработке профессиональных компетенций.

ВОСПИТАТЕЛЬНАЯ
Воспитывать у учащихся бережное отношение к инструменту.
Формировать ответственное, добросовестное отношение к качественному выполнению работ.
Воспитывать у учащихся нравственные качества и прививать умения и
навыки культуры труда, уважение к труду и к своей профессии.

по удалению с детали заусенцев
Операция по образованию сквозных или глухих цилиндрических отверстий в сплошном материале
Операция по обработке отверстия или стержня в детали

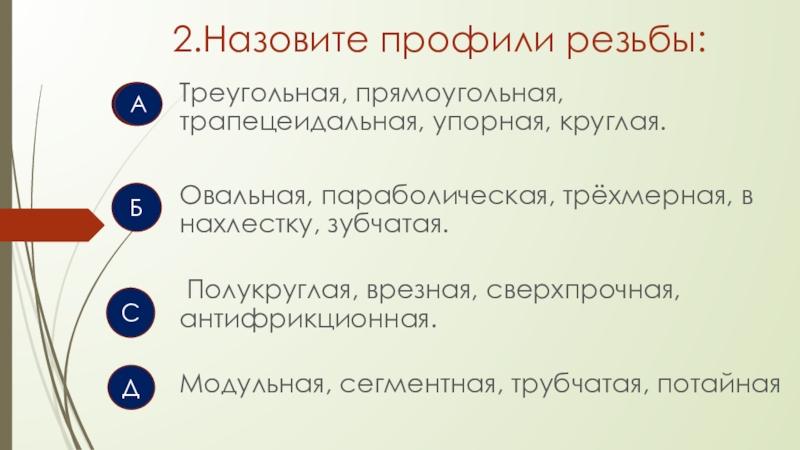

зубчатая.
Полукруглая, врезная, сверхпрочная, антифрикционная.
Модульная, сегментная, трубчатая, потайная

А

Б

С

Д

А

виток, профиль резьбы, угол профиля, шаг резьбы.
Зуб, модуль, наружный радиус, средний радиус, внутренний радиус.
Шаг зуба, угол модуля, наружный профиль, средний профиль, внутренний профиль

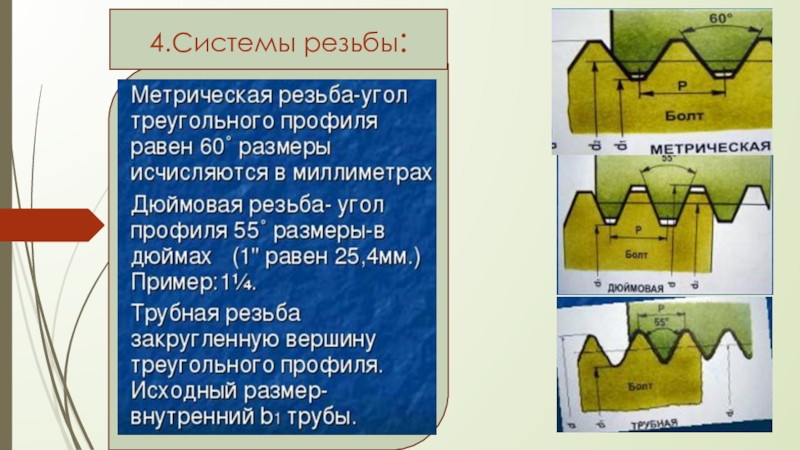

дюймовая, трубная  − Миллиметровая, водопроводная, газовая

Шестигранная, сферическая, торцевая − Упорная, легированная, закаленная

упорная, круглая.

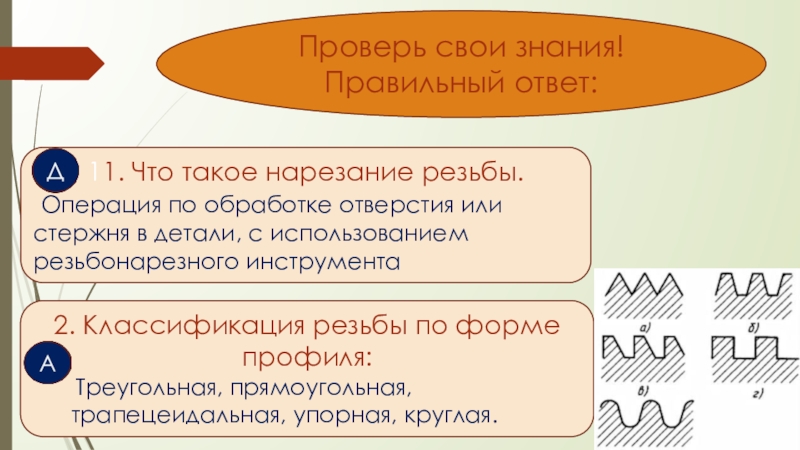

11. Что такое нарезание резьбы.
Операция по обработке отверстия или стержня в детали, с использованием резьбонарезного инструмента

путь, пройденный точкой за один оборот.
3. Профиль резьбы – контур сечения резьбы в плоскости, проходящей через её ось, устанавливается соответствующим стандартом.
4. Угол профиля (a) – угол между боковыми сторонами профиля.
5. Шаг резьбы (Р) – расстояние между двумя соседними витками.
6. Ход резьбы (t) – расстояние, которое пройдет винт за один полный оборот вокруг оси   t=n×P,    где n – количество заходов; Р – шаг резьбы.
7.  Длина резьбы (L) - длина полного профиля резьбы.

3. Элементы резьбы:

в
местах пересечения с профилем
резьбы имеют форму клина и
обеспечивают резание заготовки.

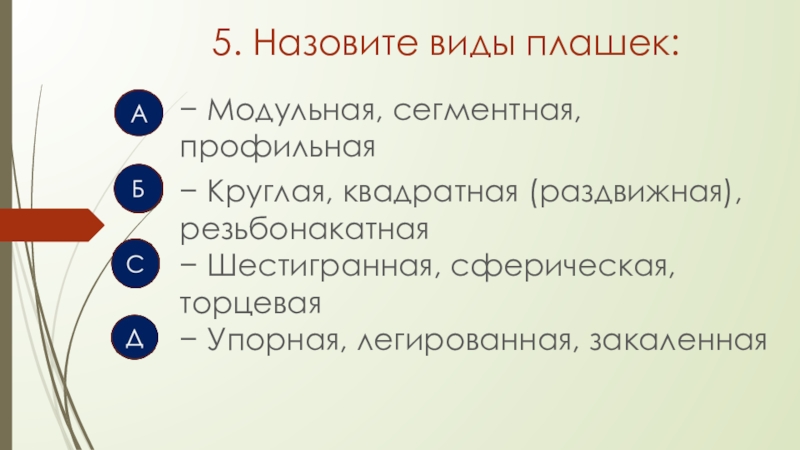

5. Виды плашек:

Плашки бывают круглые, раздвижные, резьбонакатанные

так, чтобы выступающий над уровнем губок конец его был на 20-25 мм больше длины нарезаемой части.
Для обеспечения врезания
на верхнем конце стержня снимают фаску

в обратном направлении для
ломания стружки

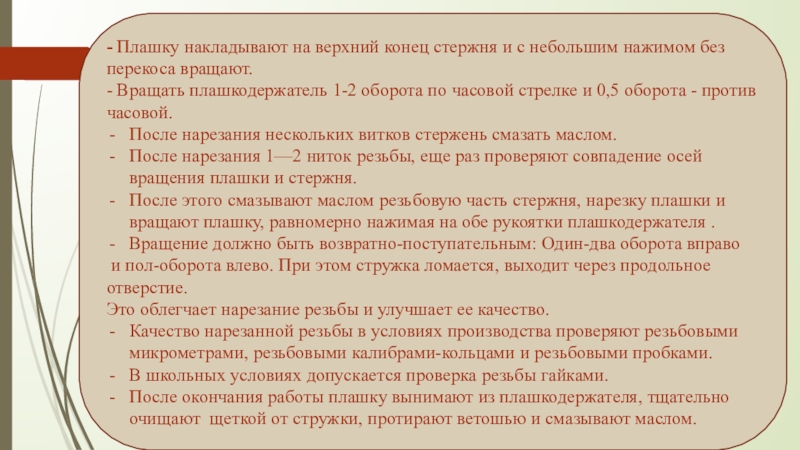

без перекоса вращают.
- Вращать плашкодержатель 1-2 оборота по часовой стрелке и 0,5 оборота - против часовой.
После нарезания нескольких витков стержень смазать маслом.
После нарезания 1—2 ниток резьбы, еще раз проверяют совпадение осей вращения плашки и стержня.
После этого смазывают маслом резьбовую часть стержня, нарезку плашки и вращают плашку, равномерно нажимая на обе рукоятки плашкодержателя .

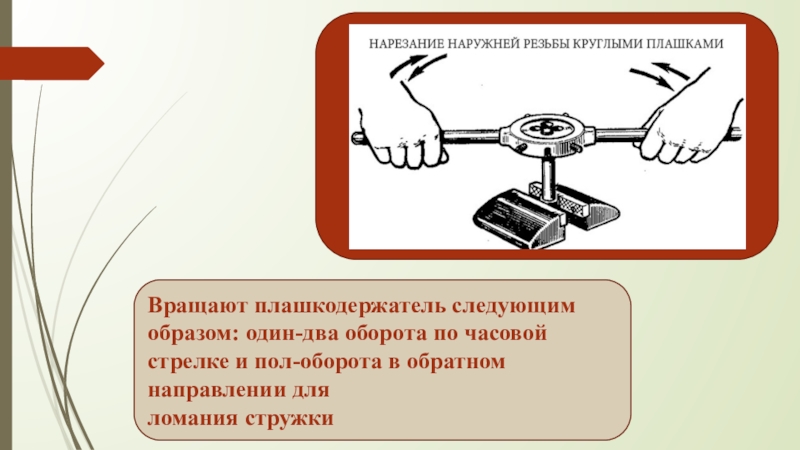

Вращение должно быть возвратно-поступательным: Один-два оборота вправо
и пол-оборота влево. При этом стружка ломается, выходит через продольное отверстие.
Это облегчает нарезание резьбы и улучшает ее качество.

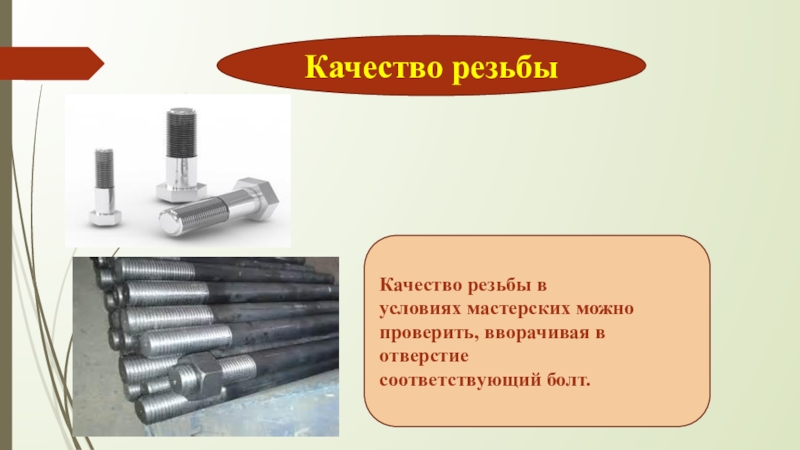

Качество нарезанной резьбы в условиях производства проверяют резьбовыми микрометрами, резьбовыми калибрами-кольцами и резьбовыми пробками.
В школьных условиях допускается проверка резьбы гайками.
После окончания работы плашку вынимают из плашкодержателя, тщательно очищают щеткой от стружки, протирают ветошью и смазывают маслом.

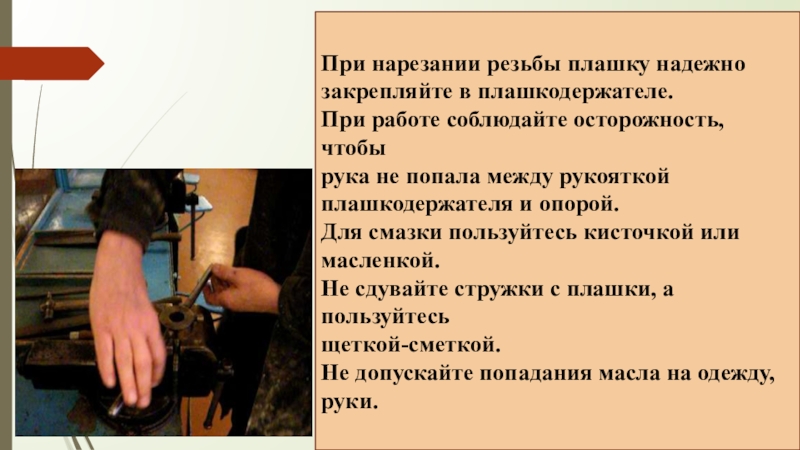

не попала между рукояткой
плашкодержателя и опорой.
Для смазки пользуйтесь кисточкой или масленкой.
Не сдувайте стружки с плашки, а пользуйтесь
щеткой-сметкой.
Не допускайте попадания масла на одежду, руки.

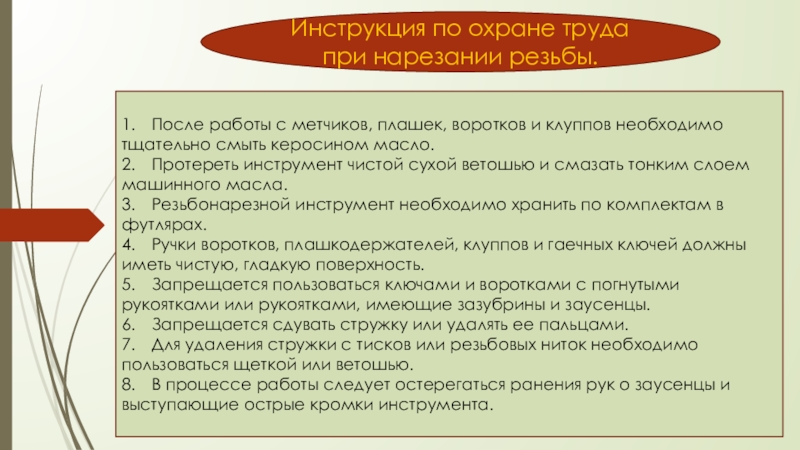

керосином масло.
2. Протереть инструмент чистой сухой ветошью и смазать тонким слоем машинного масла.
3. Резьбонарезной инструмент необходимо хранить по комплектам в футлярах.
4. Ручки воротков, плашкодержателей, клуппов и гаечных ключей должны иметь чистую, гладкую поверхность.
5. Запрещается пользоваться ключами и воротками с погнутыми рукоятками или рукоятками, имеющие зазубрины и заусенцы.
6. Запрещается сдувать стружку или удалять ее пальцами.
7. Для удаления стружки с тисков или резьбовых ниток необходимо пользоваться щеткой или ветошью.
8. В процессе работы следует остерегаться ранения рук о заусенцы и выступающие острые кромки инструмента.

Инструкция по охране труда при нарезании резьбы.
