Презентация, доклад то технологии на тему :Построение основы чертежа фартука для типовой фигуры.
Содержание
- 1. Презентация то технологии на тему :Построение основы чертежа фартука для типовой фигуры.
- 2. Правила оформления чертежей швейных изделийВсе надписи на
- 3. Провести вертикаль через т. ВОтложить длину нагрудника
- 4. 5.От т.В влево отложитьполовину ширины нагрудникаВВ1=Шг:4=29,2:4=7,3см6. Из
- 5. ВТНВ1Т1Н1Т28. Из т.Т2 провести вертикаль вниз до

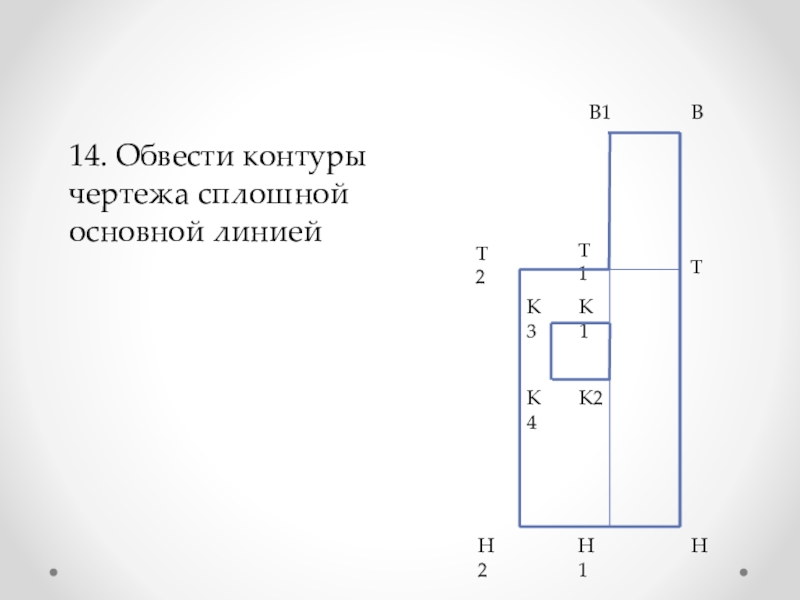

- 6. ВТНВ1Т1Н1Т214. Обвести контуры чертежа сплошной основной линиейН2К1К2К3К4
- 7. 15. Построить чертёж пояса в форме прямоугольника
- 8. 17. Обвести контуры чертежа сплошной основной линиейП1ПП2П3ББ1Б3Б2
Правила оформления чертежей швейных изделийВсе надписи на чертеже выполняют простым карандашом.2. Чертежи выполняют сплошной основной линией.3. Контуры основных деталей обводят сплошной основной линией.4. Чертежи швейных изделий выполняют при помощи линейки закройщика масштабе 1:4

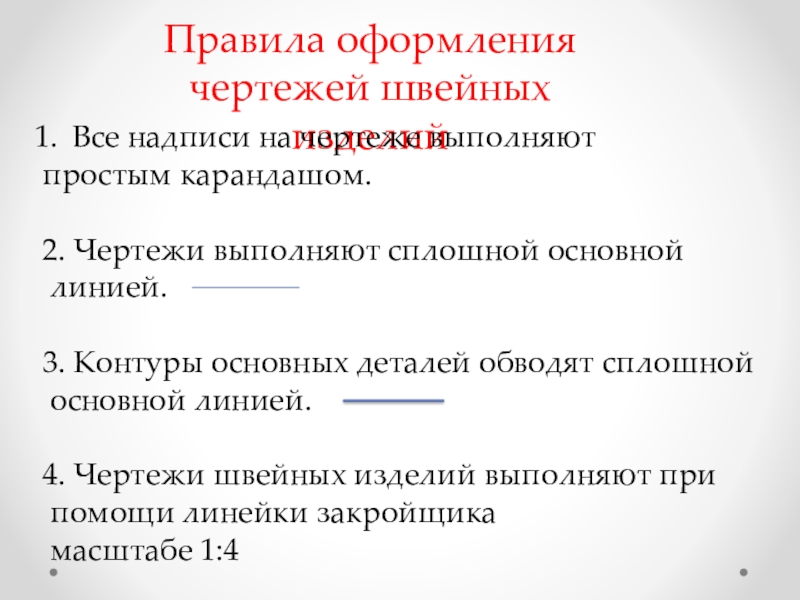

Слайд 2Правила оформления
чертежей швейных изделий
Все надписи на чертеже выполняют
простым карандашом.
2.
Чертежи выполняют сплошной основной
линией.
3. Контуры основных деталей обводят сплошной
основной линией.
4. Чертежи швейных изделий выполняют при
помощи линейки закройщика
масштабе 1:4
линией.
3. Контуры основных деталей обводят сплошной
основной линией.
4. Чертежи швейных изделий выполняют при
помощи линейки закройщика
масштабе 1:4

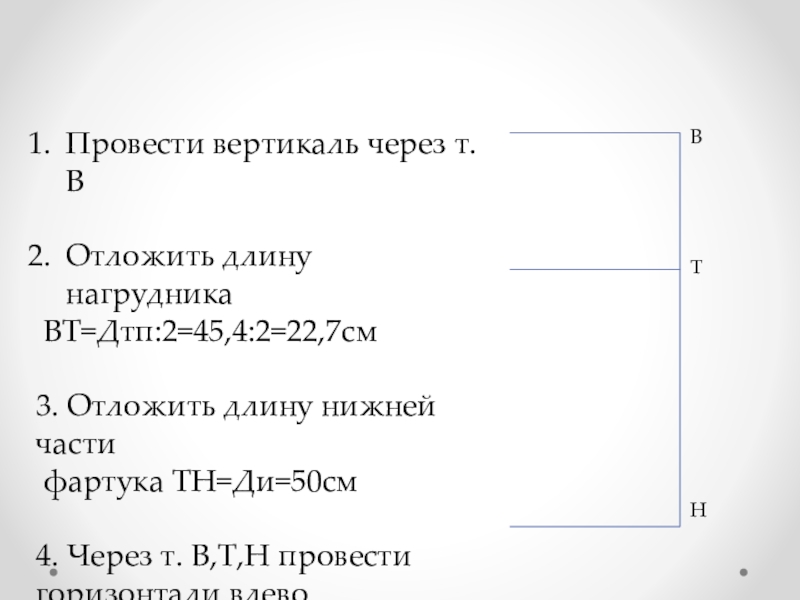

Слайд 3Провести вертикаль через т. В
Отложить длину нагрудника
ВТ=Дтп:2=45,4:2=22,7см
3. Отложить длину нижней
части
фартука ТН=Ди=50см
4. Через т. В,Т,Н провести
горизонтали влево
фартука ТН=Ди=50см
4. Через т. В,Т,Н провести
горизонтали влево
В
Т
Н
Слайд 45.От т.В влево отложить
половину ширины нагрудника
ВВ1=Шг:4=29,2:4=7,3см
6. Из т.В1 провести вертикаль
до линии
низа
7. От т.Т влево отложить
половину ширины нижней
части фартука
ТТ2=(Сб:2)+Пб=42,6:2+6=27,3см
7. От т.Т влево отложить
половину ширины нижней
части фартука
ТТ2=(Сб:2)+Пб=42,6:2+6=27,3см
В
Т
Н
В1
Т1
Н1
Т2
Слайд 5В
Т
Н
В1
Т1
Н1
Т2

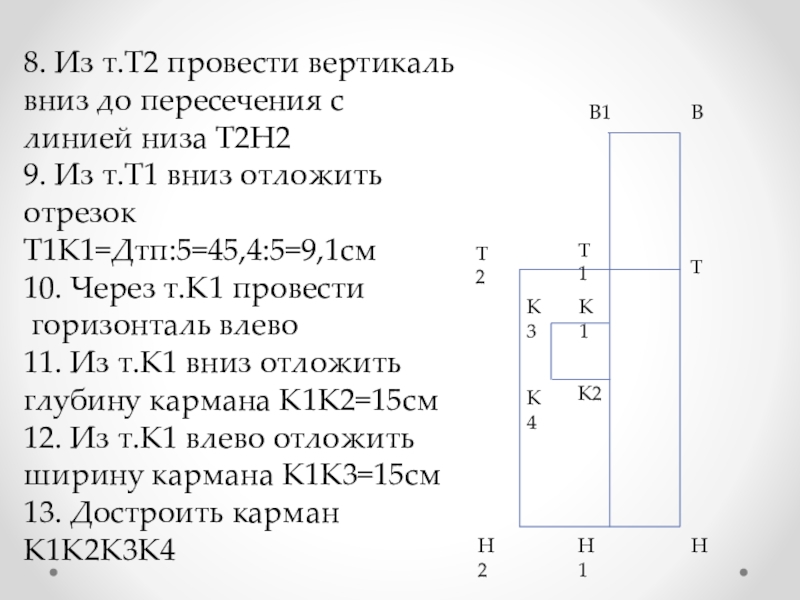

8. Из т.Т2 провести вертикаль
вниз до пересечения с линией низа
Т2Н2
9. Из т.Т1 вниз отложить отрезок
Т1К1=Дтп:5=45,4:5=9,1см
10. Через т.К1 провести
горизонталь влево
11. Из т.К1 вниз отложить
глубину кармана К1К2=15см
12. Из т.К1 влево отложить
ширину кармана К1К3=15см
13. Достроить карман
К1К2К3К4
9. Из т.Т1 вниз отложить отрезок
Т1К1=Дтп:5=45,4:5=9,1см
10. Через т.К1 провести
горизонталь влево
11. Из т.К1 вниз отложить
глубину кармана К1К2=15см
12. Из т.К1 влево отложить
ширину кармана К1К3=15см
13. Достроить карман
К1К2К3К4
Н2
К1
К2
К3
К4
Слайд 715. Построить чертёж пояса
в форме прямоугольника
шириной ПП1=6см
и длиной ПП2=2×Ст+Пт=
2×30,7+4=65,4см
16.
Построить чертёж бретели
в форме прямоугольника
шириной ББ1=6см
и длиной ББ2=Дтп+Пбр=
45,4+4=49,4см
в форме прямоугольника
шириной ББ1=6см
и длиной ББ2=Дтп+Пбр=
45,4+4=49,4см
П1
П
П2
П3
Б
Б1
Б3
Б2
