Презентация, доклад Соединение деталей из металла фальцевым швом
Содержание
- 1. Презентация Соединение деталей из металла фальцевым швом
- 2. Цель урокаОзнакомить учащихся с видами фальцевых швов
- 3. Актуализация знаний1. Как получить отверстие в листовом
- 4. Изложение нового материалаФальцевые соединения используются там, где
- 5. Фальцем называется загиб листового материала с целью
- 6. Виды фальцевых швов

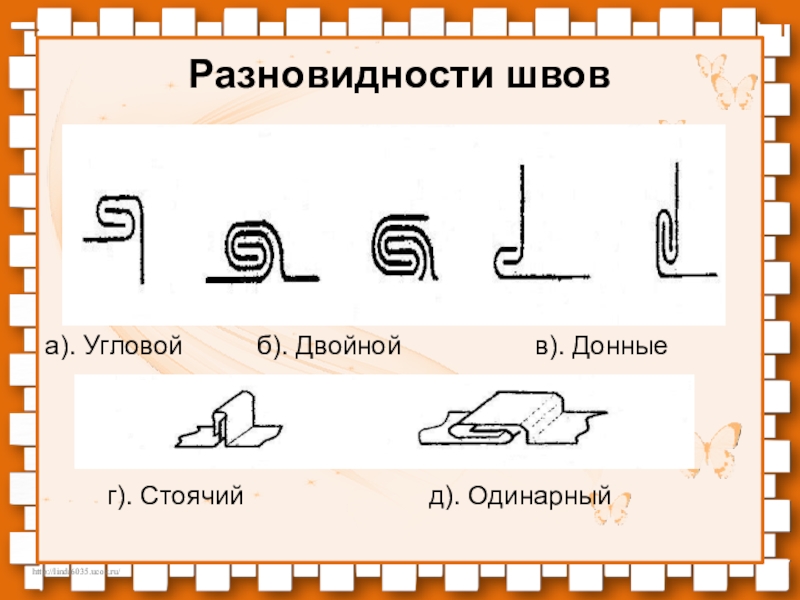

- 7. Разновидности швова). Угловой
- 8. Технология выполнения швовНачинают выполнение шва с разметки.
- 9. Выполнение одинарного шва а - расположение листа

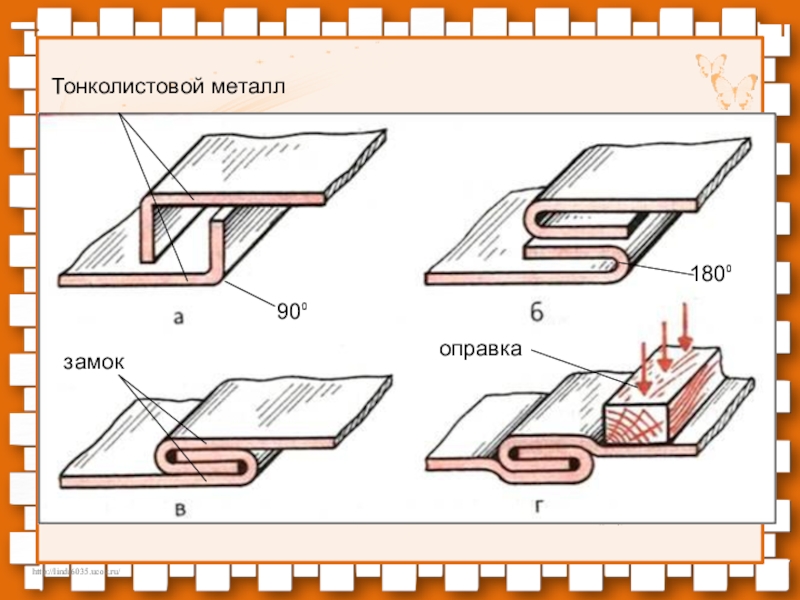

- 10. Тонколистовой металл 90⁰180⁰замокоправка
- 11. Выполнение двойного лежачего фальцевого шваа) –схема шва;
- 12. Слайд 12
- 13. Инструменты для выполнения фальцевых швовДля выполнения фальцевых швов применяется:Основной инструмент:Кровельный молоток-ручникКровельный молоток-косякКиянкаФальцмейсельВспомогательный инструмент:ОчерткаПрочищалкаФальцеправка
- 14. Инструменты для выполнения фальцевых швов
- 15. Фальцмейсель
- 16. Инструменты для фальцевой кровли

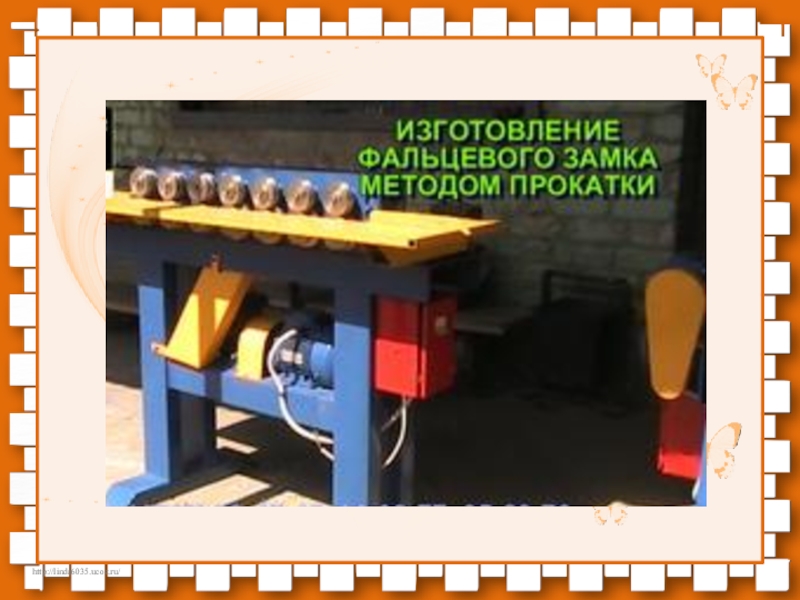

- 17. Изготовление шовных труб

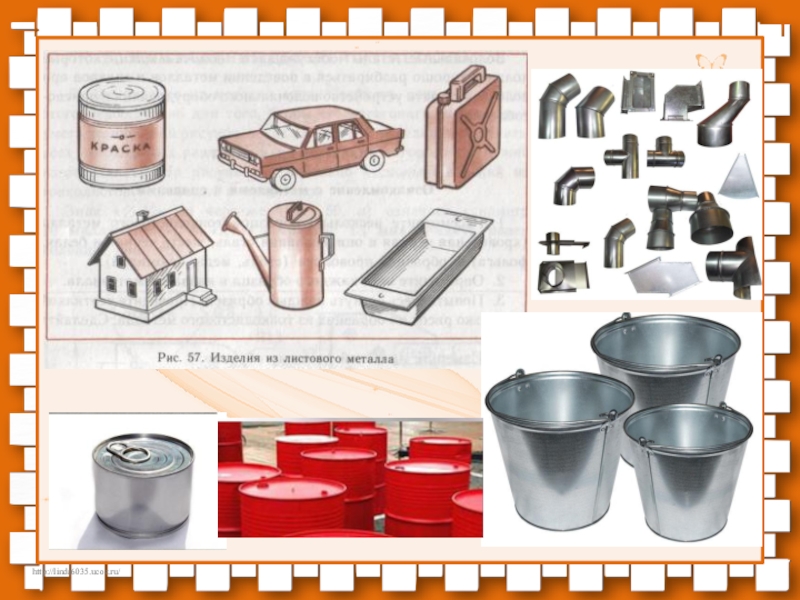

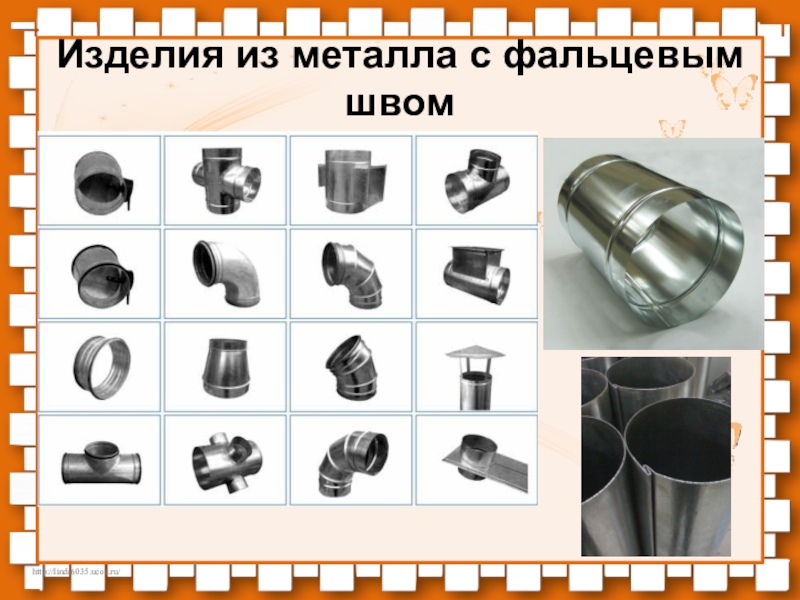

- 18. Изделия из металла с фальцевым швом
- 19. Слайд 19
- 20. Правила безопасности при выполнении фальцевого шва 1.
- 21. Практическая работаИзготовьте из тонколистового металла при помощи фальцевого шва формочку для теста
- 22. Закрепление нового материала1. Назовите какие у вас
- 23. Домашнее заданиеПрочитать §30, стр.146-152 Найти в Интернете,
Цель урокаОзнакомить учащихся с видами фальцевых швов и технологией его изготовленияЗакрепить знания о гибке тонколистового металла Научить выполнять фальцевый шовВоспитывать аккуратность и точность во время работы
Слайд 1Презентация «Соединение деталей из металла фальцевым швом»
Подготовил:
Дёмин Н.В.,
учитель технологии
МБОУ «СШ

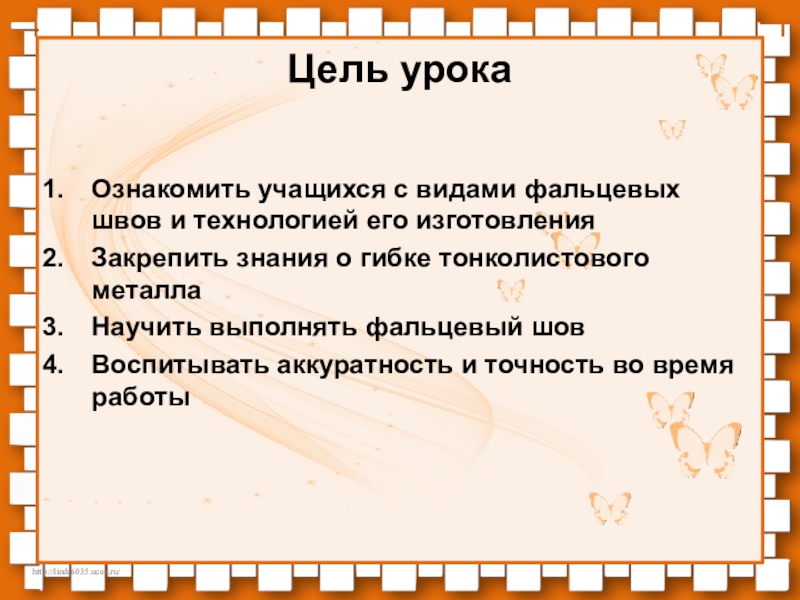

Слайд 2Цель урока
Ознакомить учащихся с видами фальцевых швов и технологией его изготовления
Закрепить
знания о гибке тонколистового металла
Научить выполнять фальцевый шов
Воспитывать аккуратность и точность во время работы
Научить выполнять фальцевый шов
Воспитывать аккуратность и точность во время работы

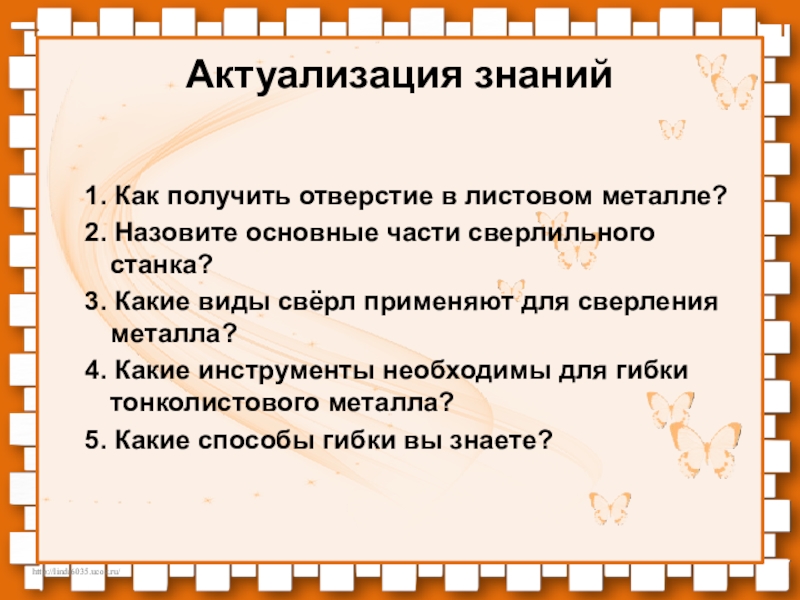

Слайд 3Актуализация знаний
1. Как получить отверстие в листовом металле?
2. Назовите основные части
сверлильного станка?
3. Какие виды свёрл применяют для сверления металла?
4. Какие инструменты необходимы для гибки тонколистового металла?
5. Какие способы гибки вы знаете?
3. Какие виды свёрл применяют для сверления металла?
4. Какие инструменты необходимы для гибки тонколистового металла?
5. Какие способы гибки вы знаете?
Слайд 4Изложение нового материала
Фальцевые соединения используются там, где нужно прочно и надёжно
соединить листы металла между собой: при выполнении кровельных работ, сооружении вентиляционных устройств, изготовлении бытовых изделий из жести, бачков, ведер и т.д.
Фальцевый шов – соединение заготовок из тонколистового металла плотно прижатыми друг к другу кромками, образуя «замок».
Фальцевый шов – соединение заготовок из тонколистового металла плотно прижатыми друг к другу кромками, образуя «замок».
Слайд 5Фальцем называется загиб листового материала с целью его соединения; само соединение
(замок) — фальцевый шов. По внешнему виду фальцевые соединения делятся на лежачие и стоячие, а по степени уплотнения - на одинарные и двойные.
Швы с одинарным замком применяются, когда нет необходимости в герметичности и высокой прочности.
Швы с двойным замком обеспечивают высокую прочность и герметичность, т. е. непроницаемость для жидкости и воздуха.
Швы с одинарным замком применяются, когда нет необходимости в герметичности и высокой прочности.
Швы с двойным замком обеспечивают высокую прочность и герметичность, т. е. непроницаемость для жидкости и воздуха.
Слайд 8Технология выполнения швов
Начинают выполнение шва с разметки. Обычно определяется ширина загибаемых
кромок. Её принимают равной десятикратной толщине материала. Например, если лист жести толщиной 0,5 мм, то ширина кромки которую можно отмерить и разметить для загиба и получения шва, будет равна 0,5х10=5мм. Затем по подсчитанному размеру с помощью линейки и чертилки отмеряют и наносят линию, ограничивающую ширину загибаемой кромки. После разметки выполняют фальцевый шов.

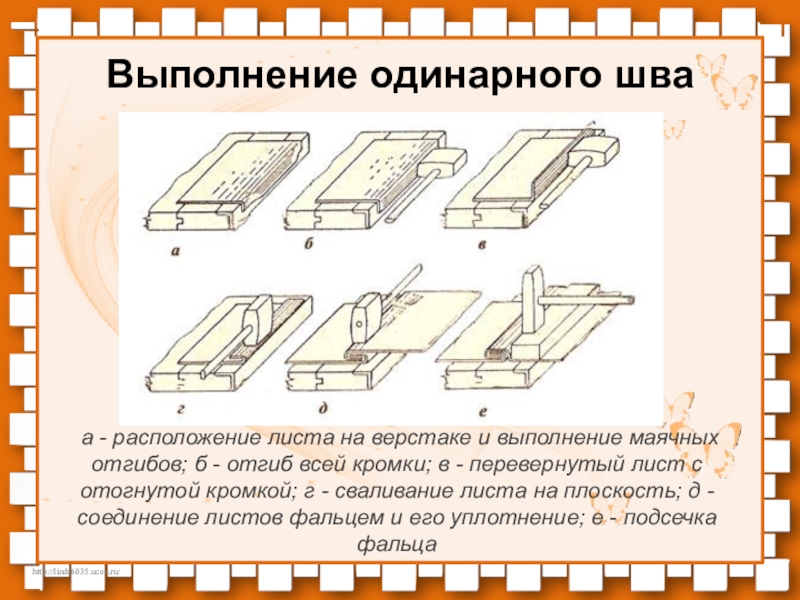

Слайд 9Выполнение одинарного шва
а - расположение листа на верстаке и выполнение
маячных отгибов; б - отгиб всей кромки; в - перевернутый лист с отогнутой кромкой; г - сваливание листа на плоскость; д - соединение листов фальцем и его уплотнение; е - подсечка фальца

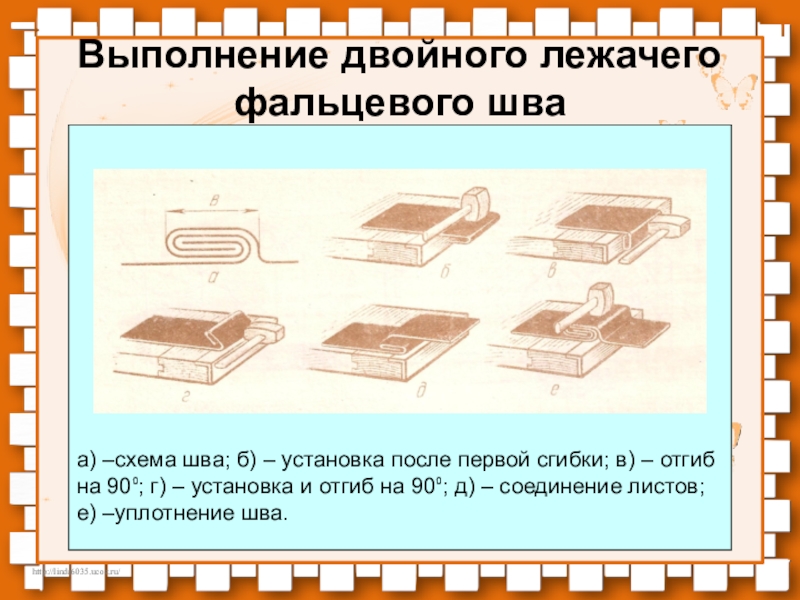

Слайд 11Выполнение двойного лежачего фальцевого шва
а) –схема шва; б) – установка после
первой сгибки; в) – отгиб на 90⁰; г) – установка и отгиб на 90⁰; д) – соединение листов; е) –уплотнение шва.

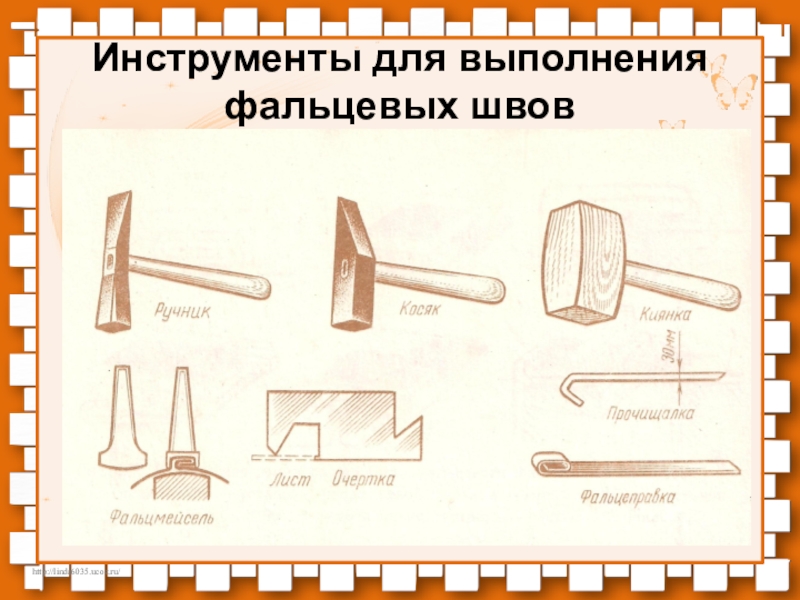

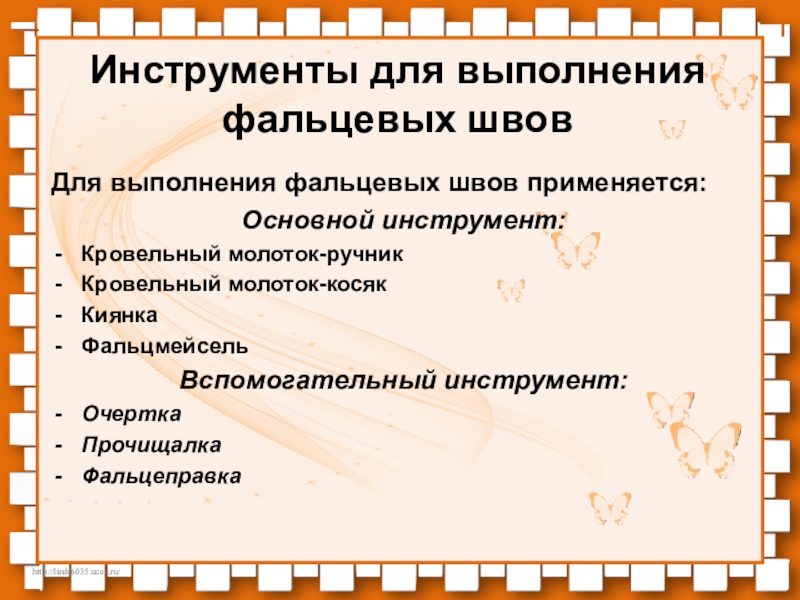

Слайд 13Инструменты для выполнения фальцевых швов
Для выполнения фальцевых швов применяется:
Основной инструмент:
Кровельный молоток-ручник
Кровельный
молоток-косяк
Киянка
Фальцмейсель
Вспомогательный инструмент:
Очертка
Прочищалка
Фальцеправка
Киянка
Фальцмейсель
Вспомогательный инструмент:
Очертка
Прочищалка
Фальцеправка

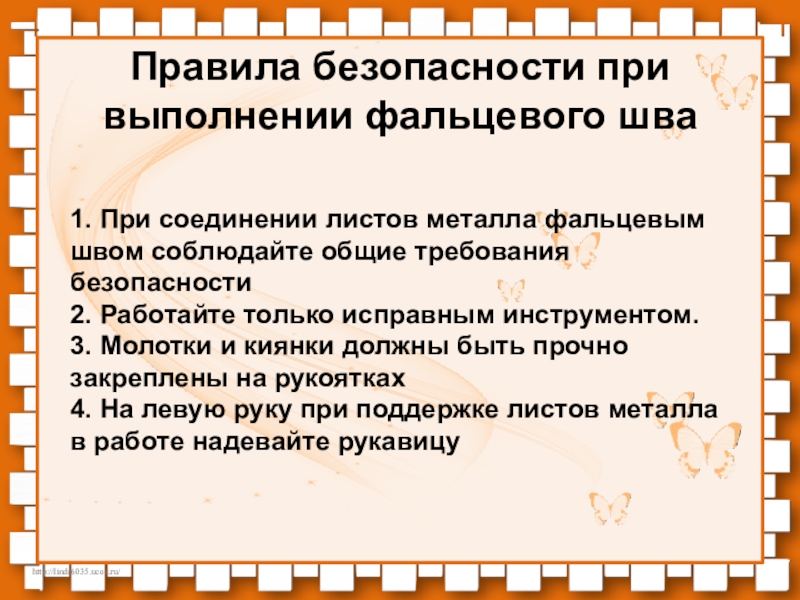

Слайд 20Правила безопасности при выполнении фальцевого шва
1. При соединении листов металла
фальцевым швом соблюдайте общие требования безопасности
2. Работайте только исправным инструментом.
3. Молотки и киянки должны быть прочно закреплены на рукоятках
4. На левую руку при поддержке листов металла в работе надевайте рукавицу
2. Работайте только исправным инструментом.
3. Молотки и киянки должны быть прочно закреплены на рукоятках
4. На левую руку при поддержке листов металла в работе надевайте рукавицу
Слайд 21Практическая работа
Изготовьте из тонколистового металла при помощи фальцевого шва формочку для
теста

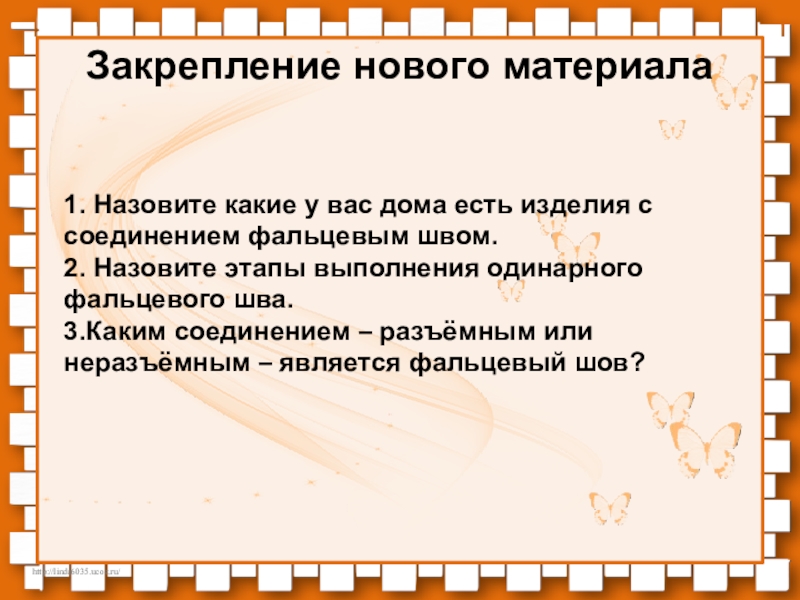

Слайд 22Закрепление нового материала
1. Назовите какие у вас дома есть изделия с
соединением фальцевым швом.
2. Назовите этапы выполнения одинарного фальцевого шва.
3.Каким соединением – разъёмным или неразъёмным – является фальцевый шов?
2. Назовите этапы выполнения одинарного фальцевого шва.
3.Каким соединением – разъёмным или неразъёмным – является фальцевый шов?

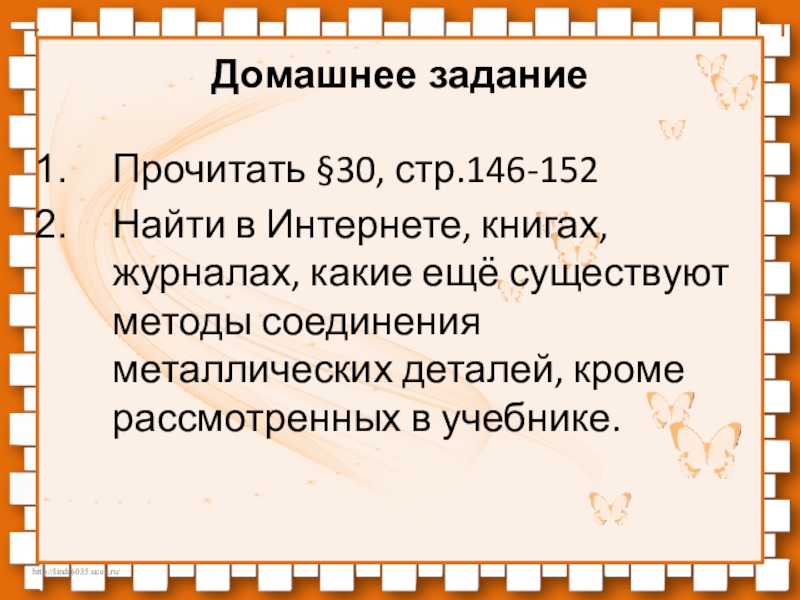

Слайд 23Домашнее задание
Прочитать §30, стр.146-152
Найти в Интернете, книгах, журналах, какие ещё
существуют методы соединения металлических деталей, кроме рассмотренных в учебнике.
