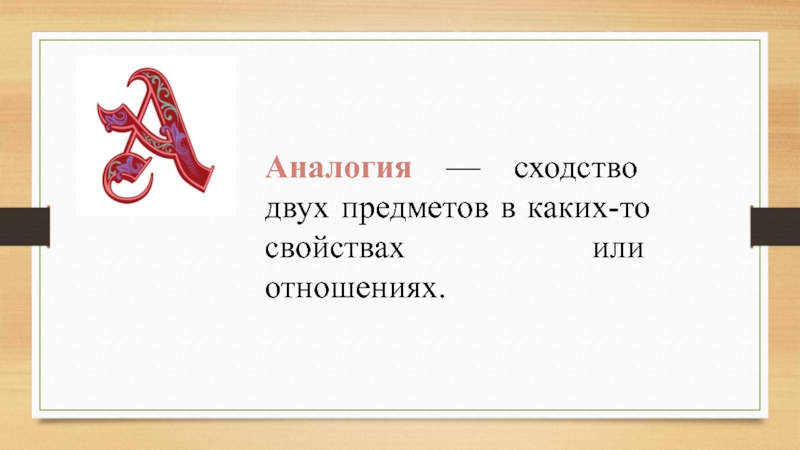

Слайд 1Аналогия — сходство двух предметов в каких-то свойствах или отношениях.
Слайд 2Аналогия — сходство двух предметов в каких-то свойствах или отношениях.

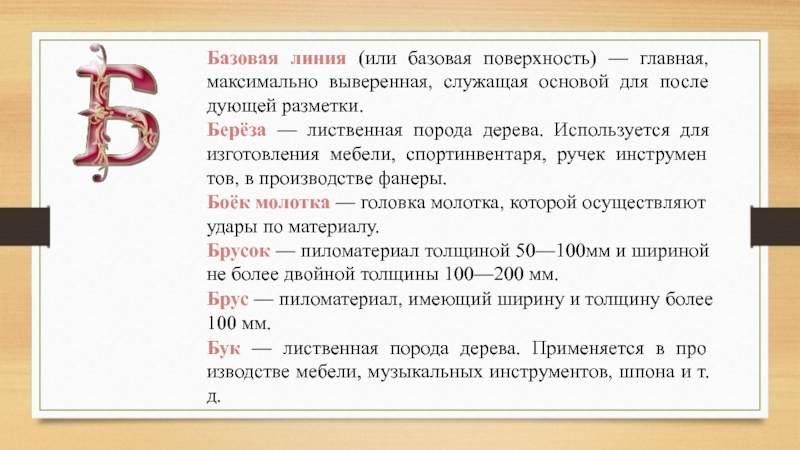

Слайд 3Базовая линия (или базовая поверхность) — главная, максимально выверенная, служащая основой
для последующей разметки.
Берёза — лиственная порода дерева. Используется для изготовления мебели, спортинвентаря, ручек инструментов, в производстве фанеры.
Боёк молотка — головка молотка, которой осуществляют удары по материалу.
Брусок — пиломатериал толщиной 50—100мм и шириной не более двойной толщины 100—200 мм.
Брус — пиломатериал, имеющий ширину и толщину более 100 мм.
Бук — лиственная порода дерева. Применяется в производстве мебели, музыкальных инструментов, шпона и т. д.
Слайд 4Верстак — специальный стол для надёжного и удобного закрепления и обработки
заготовки.
Волока — инструмент для обработки металла волочением. Обрабатываемый металл проволакивается через постепенно сужающееся отверстие.
Волочение — протягивание катаных или прессованных заготовок через отверстия волоки для уменьшения их поперечного сечения и придания им более точных размеров и гладкой поверхности.
Выжигание — один из видов декоративной отделки изделий из фанеры и древесины.
Слайд 5Генератор — машина, преобразующая один вид энергии в другой.
Гибочные приспособления —
это приспособления, которые используются при гибке проволоки и листового металла.
Гладилка — инструмент для правки тонколистового металла толщиной до 0,5 мм.
Горбыль (обапол) — боковые части бревна, оставшиеся после его продольной распиловки.

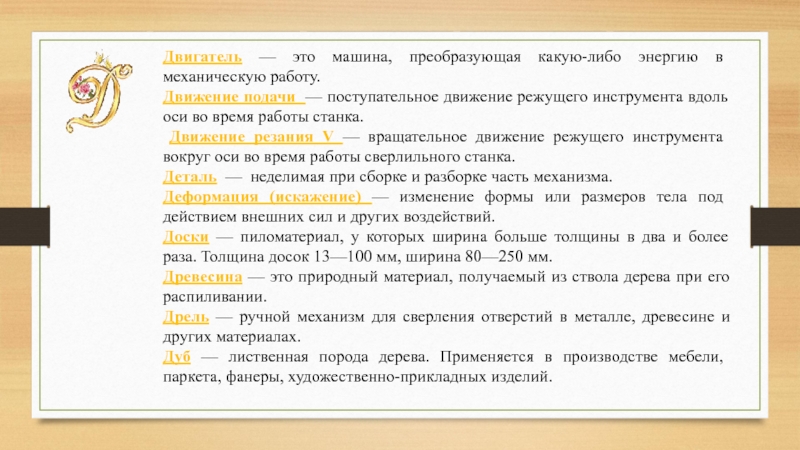

Слайд 6Двигатель — это машина, преобразующая какую-либо энергию в механическую работу.
Движение
подачи — поступательное движение режущего инструмента вдоль оси во время работы станка.
Движение резания V — вращательное движение режущего инструмента вокруг оси во время работы сверлильного станка.
Деталь — неделимая при сборке и разборке часть механизма.
Деформация (искажение) — изменение формы или размеров тела под действием внешних сил и других воздействий.
Доски — пиломатериал, у которых ширина больше толщины в два и более раза. Толщина досок 13—100 мм, ширина 80—250 мм.
Древесина — это природный материал, получаемый из ствола дерева при его распиливании.
Дрель — ручной механизм для сверления отверстий в металле, древесине и других материалах.
Дуб — лиственная порода дерева. Применяется в производстве мебели, паркета, фанеры, художественно-прикладных изделий.

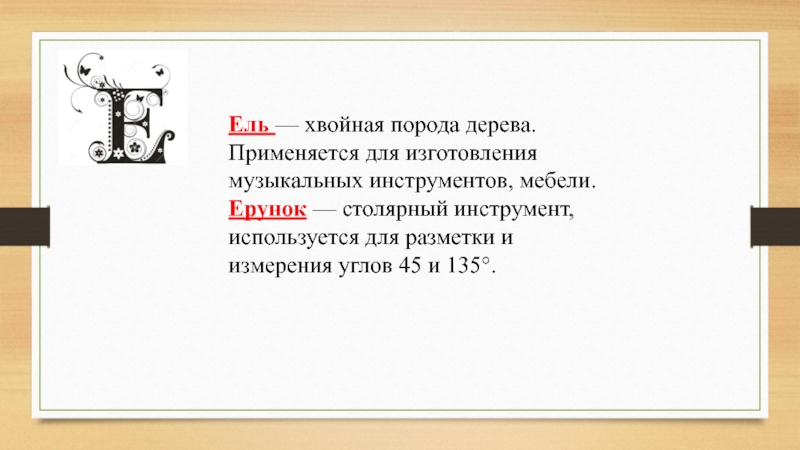

Слайд 7Ель — хвойная порода дерева. Применяется для изготовления музыкальных инструментов, мебели.
Ерунок — столярный инструмент, используется для разметки и измерения углов 45 и 135°.

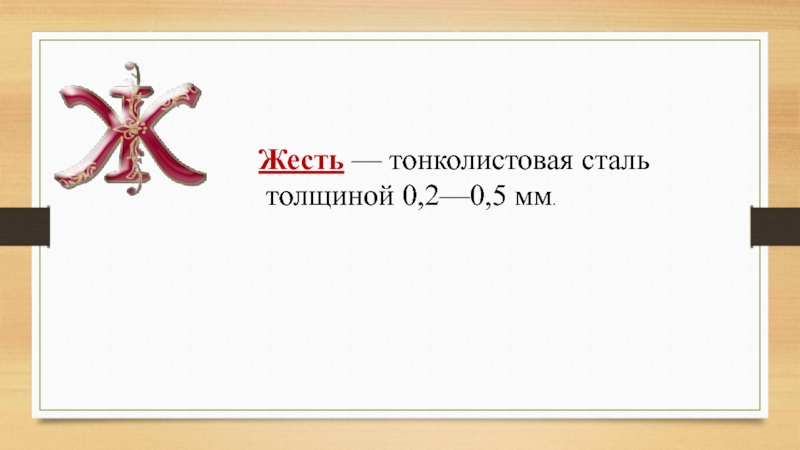

Слайд 8Жесть — тонколистовая сталь
толщиной 0,2—0,5 мм.
Слайд 9Заболонь — молодая древесина, менее плотная, чем ядро ствола дерева.
Заготовка —
это кусок материала, из которого путём дальнейшей обработки получают готовое изделие.
Заклёпка — крепёжная деталь, которая состоит из закладной головки и стержня.
Зачистка — срезание неровностей на деталях и изделиях.
Зенкование — обработка отверстий для получения конических и цилиндрических углублений в деталях.
Слайд 10Изделие — законченный продукт человеческой деятельности, готовый к применению. Изделие может
состоять из одной или из нескольких деталей, из одного или разных материалов.
Изоляционные материалы — материалы, не проводящие электрический ток.
Информационные машины — машины, которые преобразуют один вид информации в другой.
Историческая справка — небольшое исследование по истории возникновения объекта проектирования.

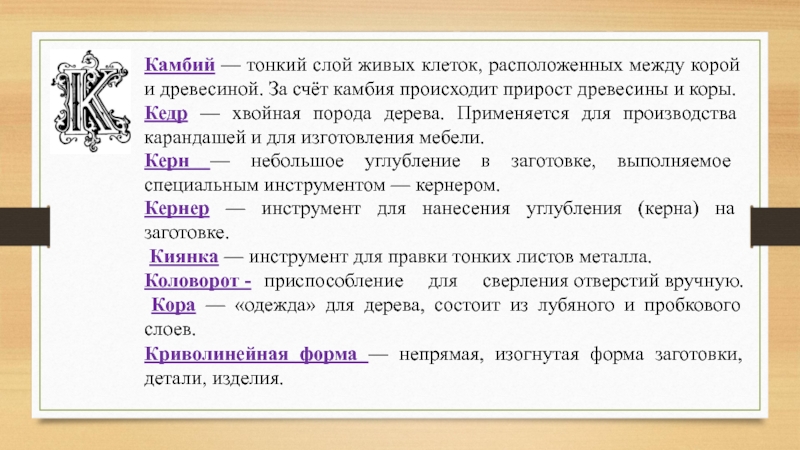

Слайд 11Камбий — тонкий слой живых клеток, расположенных между корой и древесиной.
За счёт камбия происходит прирост древесины и коры.
Кедр — хвойная порода дерева. Применяется для производства карандашей и для изготовления мебели.
Керн — небольшое углубление в заготовке, выполняемое специальным инструментом — кернером.
Кернер — инструмент для нанесения углубления (керна) на заготовке.
Киянка — инструмент для правки тонких листов металла.
Коловорот - приспособление для сверления отверстий вручную.
Кора — «одежда» для дерева, состоит из лубяного и пробкового слоев.
Криволинейная форма — непрямая, изогнутая форма заготовки, детали, изделия.

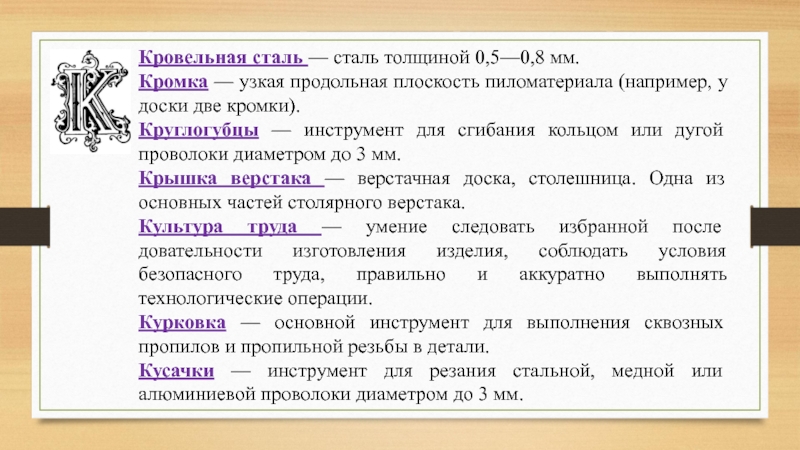

Слайд 12Кровельная сталь — сталь толщиной 0,5—0,8 мм.
Кромка — узкая продольная плоскость
пиломатериала (например, у доски две кромки).
Круглогубцы — инструмент для сгибания кольцом или дугой проволоки диаметром до 3 мм.
Крышка верстака — верстачная доска, столешница. Одна из основных частей столярного верстака.
Культура труда — умение следовать избранной последовательности изготовления изделия, соблюдать условия безопасного труда, правильно и аккуратно выполнять технологические операции.
Курковка — основной инструмент для выполнения сквозных пропилов и пропильной резьбы в детали.
Кусачки — инструмент для резания стальной, медной или алюминиевой проволоки диаметром до 3 мм.

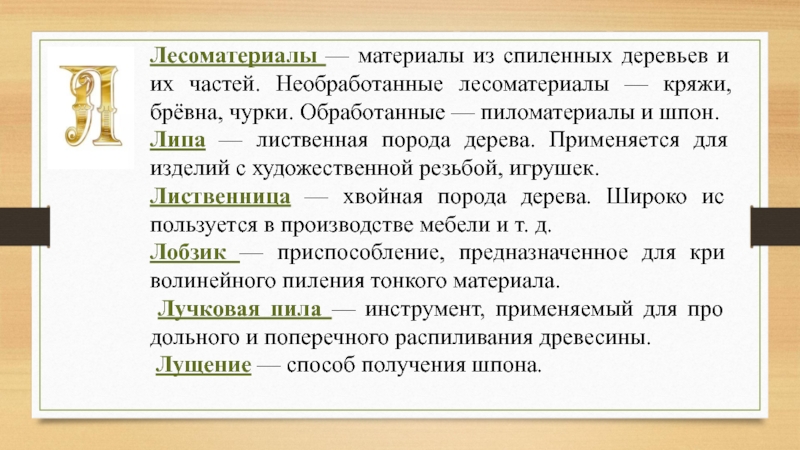

Слайд 13Лесоматериалы — материалы из спиленных деревьев и их частей. Необработанные лесоматериалы
— кряжи, брёвна, чурки. Обработанные — пиломатериалы и шпон.
Липа — лиственная порода дерева. Применяется для изделий с художественной резьбой, игрушек.
Лиственница — хвойная порода дерева. Широко используется в производстве мебели и т. д.
Лобзик — приспособление, предназначенное для криволинейного пиления тонкого материала.
Лучковая пила — инструмент, применяемый для продольного и поперечного распиливания древесины.
Лущение — способ получения шпона.

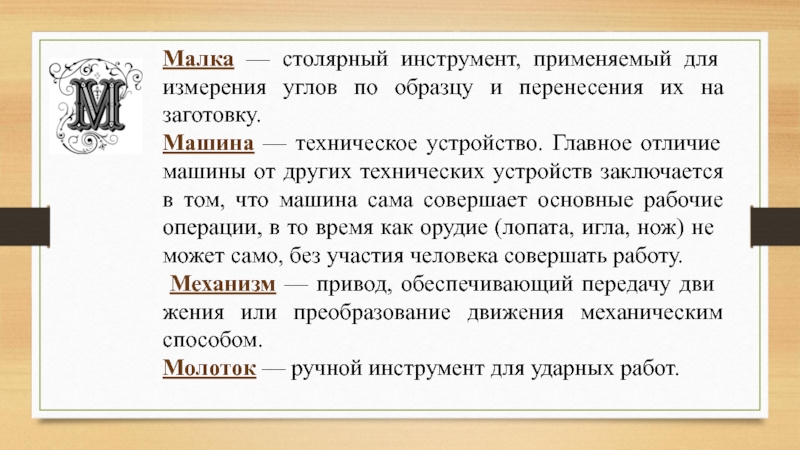

Слайд 14Малка — столярный инструмент, применяемый для измерения углов по образцу и
перенесения их на заготовку.
Машина — техническое устройство. Главное отличие машины от других технических устройств заключается в том, что машина сама совершает основные рабочие операции, в то время как орудие (лопата, игла, нож) не может само, без участия человека совершать работу.
Механизм — привод, обеспечивающий передачу движения или преобразование движения механическим способом.
Молоток — ручной инструмент для ударных работ.

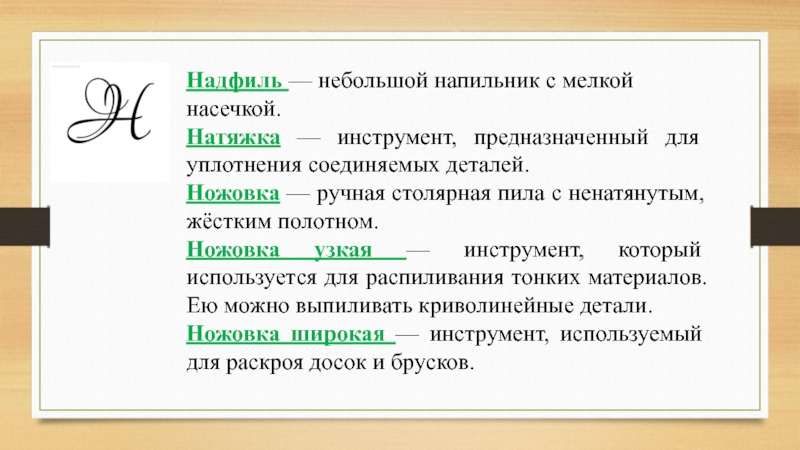

Слайд 15Надфиль — небольшой напильник с мелкой насечкой.
Натяжка — инструмент, предназначенный для
уплотнения соединяемых деталей.
Ножовка — ручная столярная пила с ненатянутым, жёстким полотном.
Ножовка узкая — инструмент, который используется для распиливания тонких материалов. Ею можно выпиливать криволинейные детали.
Ножовка широкая — инструмент, используемый для раскроя досок и брусков.

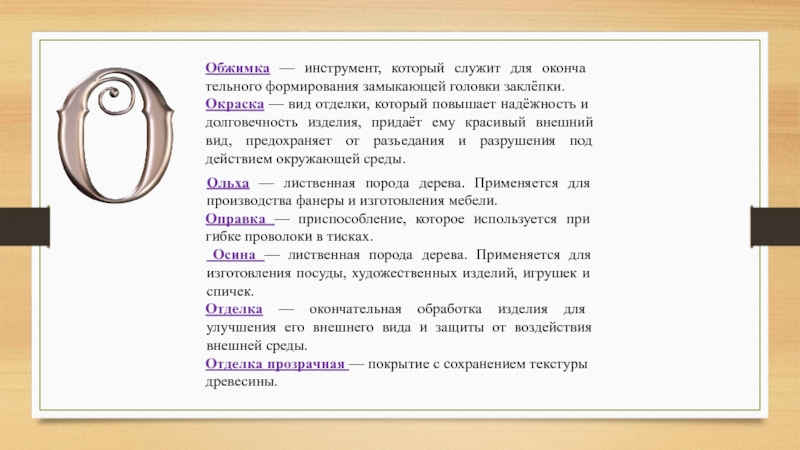

Слайд 16Обжимка — инструмент, который служит для окончательного формирования замыкающей головки заклёпки.
Окраска
— вид отделки, который повышает надёжность и долговечность изделия, придаёт ему красивый внешний вид, предохраняет от разъедания и разрушения под действием окружающей среды.
Ольха — лиственная порода дерева. Применяется для производства фанеры и изготовления мебели.
Оправка — приспособление, которое используется при гибке проволоки в тисках.
Осина — лиственная порода дерева. Применяется для изготовления посуды, художественных изделий, игрушек и спичек.
Отделка — окончательная обработка изделия для улучшения его внешнего вида и защиты от воздействия внешней среды.
Отделка прозрачная — покрытие с сохранением текстуры древесины.

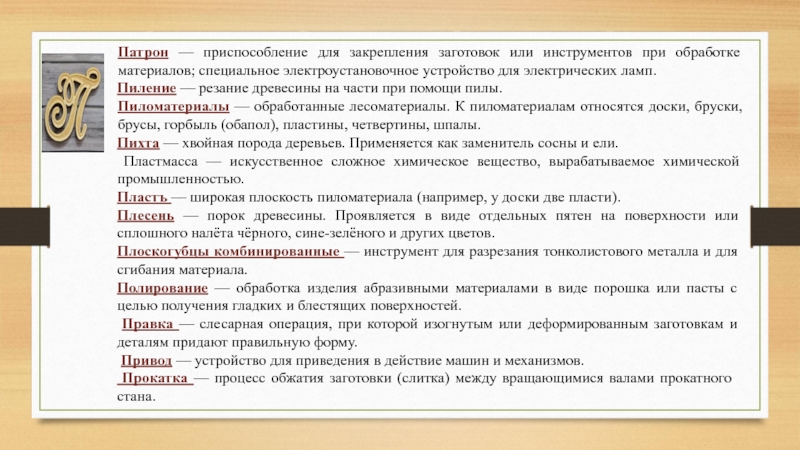

Слайд 17Патрон — приспособление для закрепления заготовок или инструментов при обработке материалов;
специальное электроустановочное устройство для электрических ламп.
Пиление — резание древесины на части при помощи пилы.
Пиломатериалы — обработанные лесоматериалы. К пиломатериалам относятся доски, бруски, брусы, горбыль (обапол), пластины, четвертины, шпалы.
Пихта — хвойная порода деревьев. Применяется как заменитель сосны и ели.
Пластмасса — искусственное сложное химическое вещество, вырабатываемое химической промышленностью.
Пластъ — широкая плоскость пиломатериала (например, у доски две пласти).
Плесень — порок древесины. Проявляется в виде отдельных пятен на поверхности или сплошного налёта чёрного, сине-зелёного и других цветов.
Плоскогубцы комбинированные — инструмент для разрезания тонколистового металла и для сгибания материала.
Полирование — обработка изделия абразивными материалами в виде порошка или пасты с целью получения гладких и блестящих поверхностей.
Правка — слесарная операция, при которой изогнутым или деформированным заготовкам и деталям придают правильную форму.
Привод — устройство для приведения в действие машин и механизмов.
Прокатка — процесс обжатия заготовки (слитка) между вращающимися валами прокатного стана.

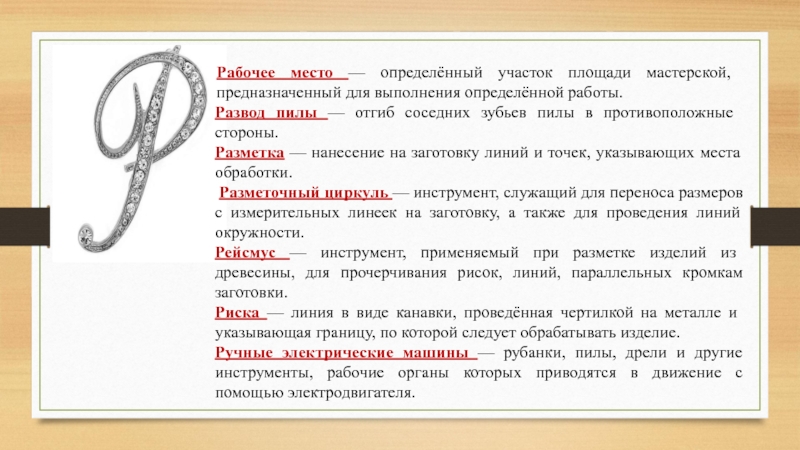

Слайд 18Рабочее место — определённый участок площади мастерской, предназначенный для выполнения определённой
работы.
Развод пилы — отгиб соседних зубьев пилы в противоположные стороны.
Разметка — нанесение на заготовку линий и точек, указывающих места обработки.
Разметочный циркуль — инструмент, служащий для переноса размеров с измерительных линеек на заготовку, а также для проведения линий окружности.
Рейсмус — инструмент, применяемый при разметке изделий из древесины, для прочерчивания рисок, линий, параллельных кромкам заготовки.
Риска — линия в виде канавки, проведённая чертилкой на металле и указывающая границу, по которой следует обрабатывать изделие.
Ручные электрические машины — рубанки, пилы, дрели и другие инструменты, рабочие органы которых приводятся в движение с помощью электродвигателя.
Слайд 19Сверление — обработка заготовки с целью получения в ней круглых отверстий
с помощью режущего инструмента (сверла).
Сверлильный станок — технологическая машина, предназначенная для быстрого и качественного получения отверстий в заготовках из металла, дерева и других материалов.
Сверло — режущий инструмент, служащий для получения отверстий.
Сверлильный патрон — приспособление, служащее для закрепления режущего инструмента в сверлильном станке.
Слесарные тиски — приспособление для закрепления обрабатываемой заготовки в нужном положении.
Слесарный угольник — инструмент, применяемый для разметки и проверки прямых углов.
Сосна — хвойная порода дерева.
Струбцина — приспособление в виде скобы для закрепления обрабатываемых заготовок.
Струги — ручные строгальные инструменты. Наиболее распространены шерхебели, фуганки, рубанки.
Стусло — приспособление для пиления заготовки под определённым углом, представляющее собой деревянный прямоугольный желоб или угол с массивными бортами.
Сучок — порок древесины. Сучки ухудшают внешний вид древесины и затрудняют её обработку.

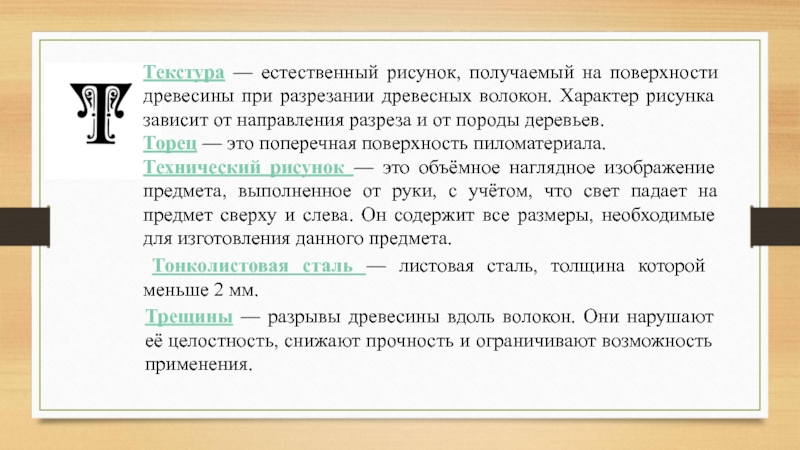

Слайд 20Текстура — естественный рисунок, получаемый на поверхности древесины при разрезании древесных
волокон. Характер рисунка зависит от направления разреза и от породы деревьев.
Торец — это поперечная поверхность пиломатериала.
Технический рисунок — это объёмное наглядное изображение предмета, выполненное от руки, с учётом, что свет падает на предмет сверху и слева. Он содержит все размеры, необходимые для изготовления данного предмета.
Тонколистовая сталь — листовая сталь, толщина которой меньше 2 мм.
Трещины — разрывы древесины вдоль волокон. Они нарушают её целостность, снижают прочность и ограничивают возможность применения.

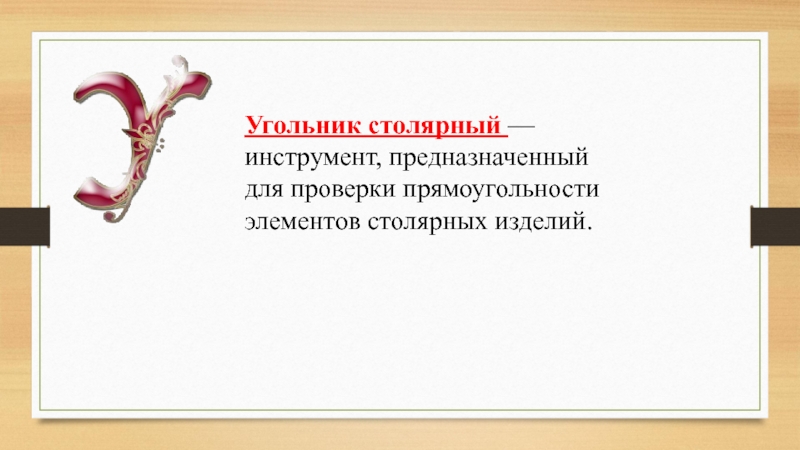

Слайд 21Угольник столярный — инструмент, предназначенный для проверки прямоугольности элементов столярных изделий.

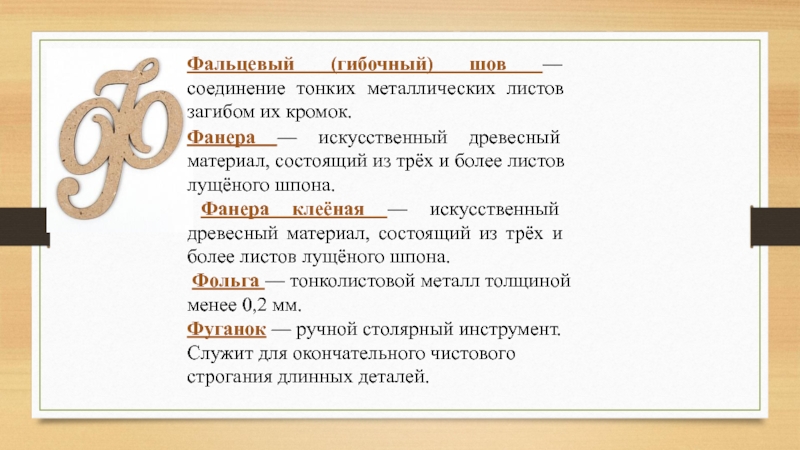

Слайд 22Фальцевый (гибочный) шов — соединение тонких металлических листов загибом их кромок.
Фанера
— искусственный древесный материал, состоящий из трёх и более листов лущёного шпона.
Фанера клеёная — искусственный древесный материал, состоящий из трёх и более листов лущёного шпона.
Фольга — тонколистовой металл толщиной менее 0,2 мм.
Фуганок — ручной столярный инструмент. Служит для окончательного чистового строгания длинных деталей.
Слайд 23Чертёж — графическое изображение предмета, выполненное по правилам черчения, с соблюдением
масштаба и содержащее все размеры, необходимые для изготовления данного предмета.
Чертилка — остро заточенный стальной стержень, служащий для нанесения рисок (линий) на заготовку.
Чугун — сплав железа с углеродом, относящийся к чёрным сплавам.

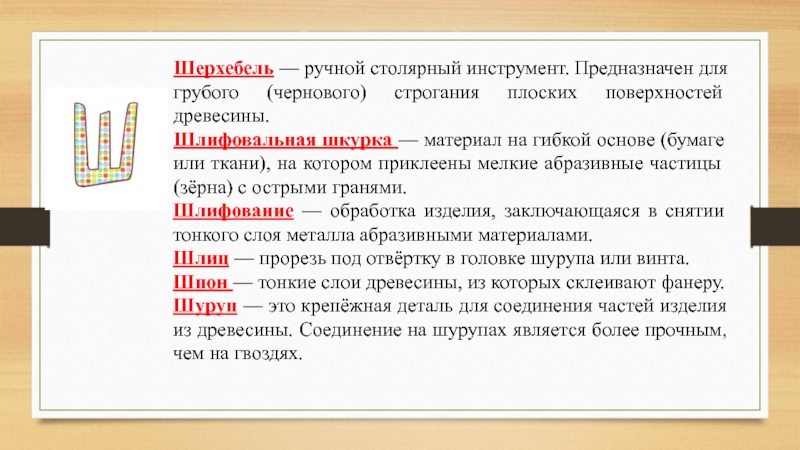

Слайд 24Шерхебель — ручной столярный инструмент. Предназначен для грубого (чернового) строгания плоских
поверхностей древесины.
Шлифовальная шкурка — материал на гибкой основе (бумаге или ткани), на котором приклеены мелкие абразивные частицы (зёрна) с острыми гранями.
Шлифование — обработка изделия, заключающаяся в снятии тонкого слоя металла абразивными материалами.
Шлиц — прорезь под отвёртку в головке шурупа или винта.
Шпон — тонкие слои древесины, из которых склеивают фанеру.
Шуруп — это крепёжная деталь для соединения частей изделия из древесины. Соединение на шурупах является более прочным, чем на гвоздях.
Слайд 25Электрический ток — это направленное движение невидимых частиц — электронов, которые
способны передавать заряд (энергию).
Электродрель — ручная электрическая машина. Предназначена для сверления отверстий в металле, древесине и других материалах.
Электропила — ручная электрическая машина. Предназначена для распиливания древесины.
Электрорубанок — ручная электрическая машина. Предназначен для строгания древесины.
Эскиз — чертёж, выполненный без применения чертёжных принадлежностей (от руки) с соблюдением пропорций.
