Презентация, доклад Сборочный чертеж. Чтение сборочного чертежа
Содержание
- 1. Презентация Сборочный чертеж. Чтение сборочного чертежа
- 2. Типовые соединенияПовторениеКак называются соединения, многократно встречающиеся в
- 3. Сборочный чертеж двигателя автомобиляИспользование сборочных чертежей в различных видах профессиональной деятельностиАвтомеханик, автослесарь по ремонту кузова
- 4. Сборочный чертеж Сборочный чертеж – чертеж,
- 5. Сборочный чертежСборочный чертеж содержит виды,разрезы, сечения, дополнительные и местные виды.
- 6. Виды соединений.РазъемныеНеразъемныеС резьбойБез резьбыБолтовое ВинтовоеШпилечноеШпоночноеШтифтовоеШплинтовоеШлицевоеСварное ЗаклепочноеКлееноеПаяное
- 7. РазъёмныеБолтовое Винтовое Шпилечное

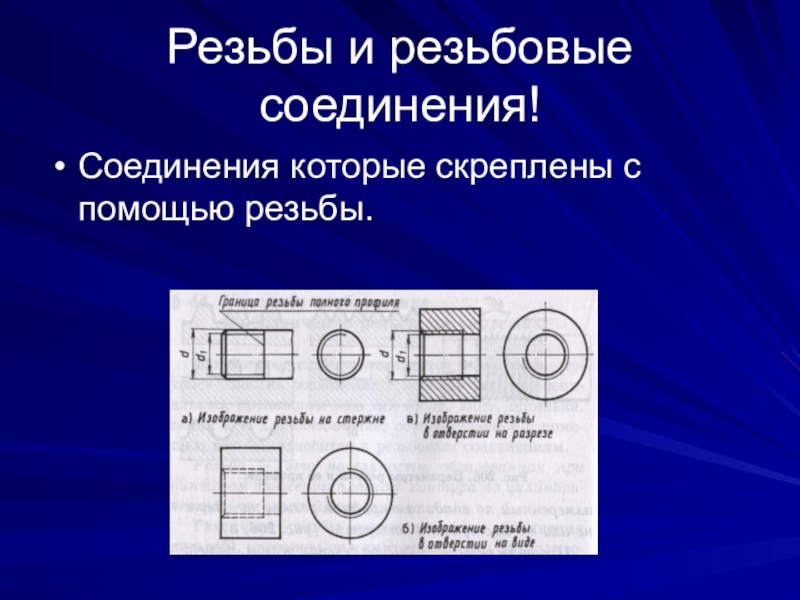

- 8. Резьбы и резьбовые соединения!Соединения которые скреплены с помощью резьбы.
- 9. Элементы резьбы.p – шаг резьбы, расстояние между
- 10. Домашнее заданиеГрафическая работа №5Расположение листа горизонтальное.Масштаб 3:1

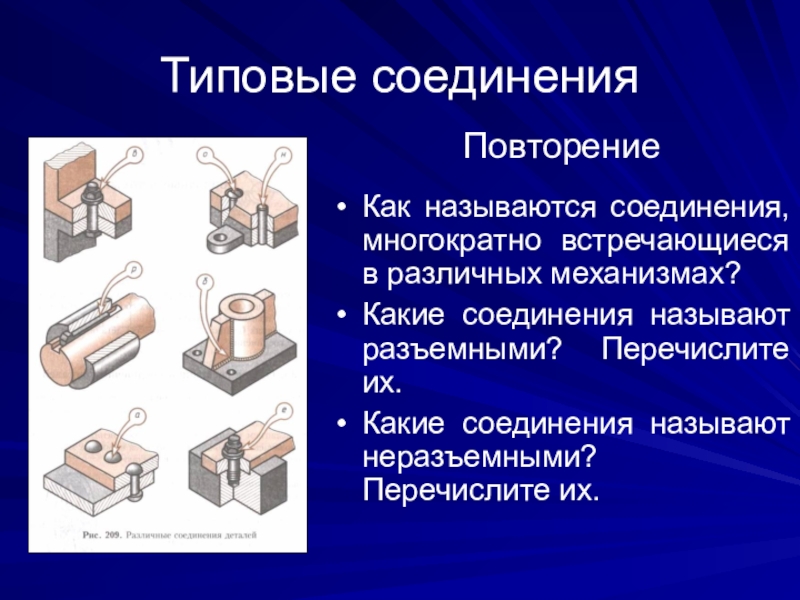

Типовые соединенияПовторениеКак называются соединения, многократно встречающиеся в различных механизмах?Какие соединения называют разъемными? Перечислите их.Какие соединения называют неразъемными? Перечислите их.
Слайд 2Типовые соединения
Повторение
Как называются соединения, многократно встречающиеся в различных механизмах?
Какие соединения называют
разъемными? Перечислите их.
Какие соединения называют неразъемными? Перечислите их.
Какие соединения называют неразъемными? Перечислите их.
Слайд 3Сборочный чертеж двигателя автомобиля
Использование сборочных чертежей в различных видах профессиональной деятельности
Автомеханик,
автослесарь по ремонту кузова

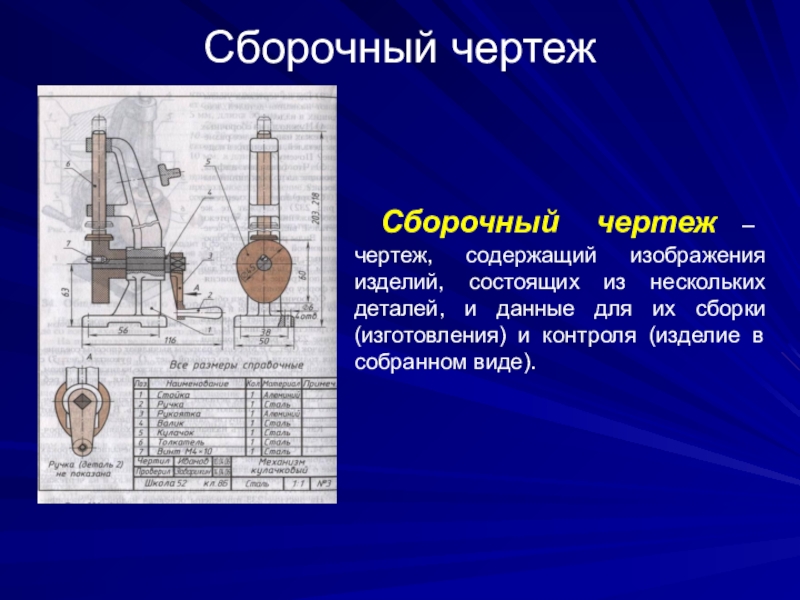

Слайд 4Сборочный чертеж
Сборочный чертеж – чертеж, содержащий изображения изделий, состоящих
из нескольких деталей, и данные для их сборки (изготовления) и контроля (изделие в собранном виде).
Слайд 5Сборочный чертеж
Сборочный чертеж содержит
виды,
разрезы,
сечения,
дополнительные и местные виды.

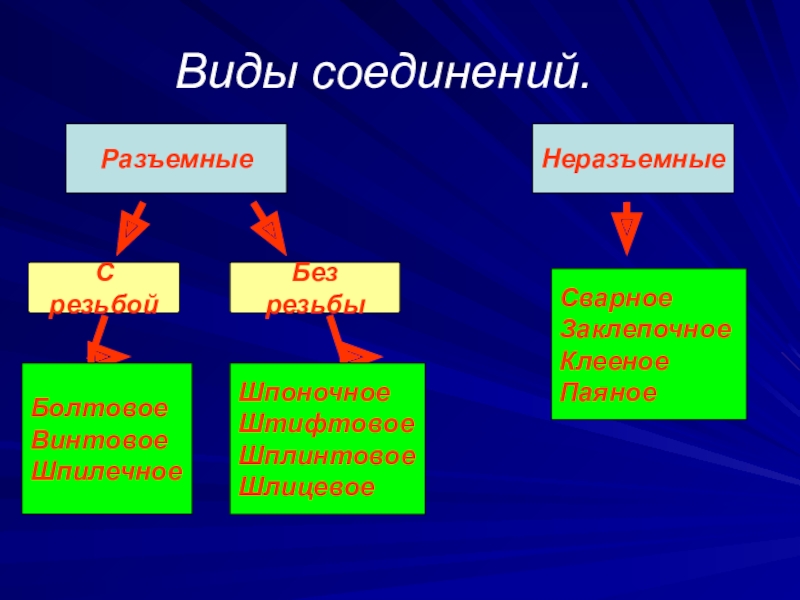

Слайд 6Виды соединений.
Разъемные
Неразъемные
С резьбой
Без резьбы
Болтовое
Винтовое
Шпилечное
Шпоночное
Штифтовое
Шплинтовое
Шлицевое
Сварное
Заклепочное
Клееное
Паяное
Слайд 9Элементы резьбы.
p – шаг резьбы, расстояние между двумя соответствующими точками соседних
витков;
d – наружный диаметр резьбы;
d1 – внутренний диаметр резьбы;
L – длина резьбы.
d – наружный диаметр резьбы;
d1 – внутренний диаметр резьбы;
L – длина резьбы.
L
Виды резьбы.

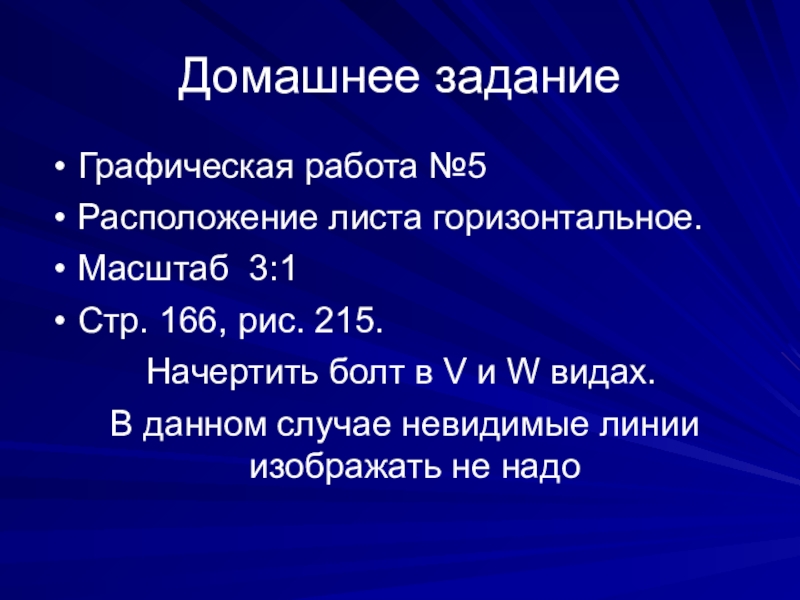

Слайд 10Домашнее задание
Графическая работа №5
Расположение листа горизонтальное.
Масштаб 3:1
Стр. 166, рис. 215.
Начертить болт в V и W видах.
В данном случае невидимые линии изображать не надо
В данном случае невидимые линии изображать не надо
