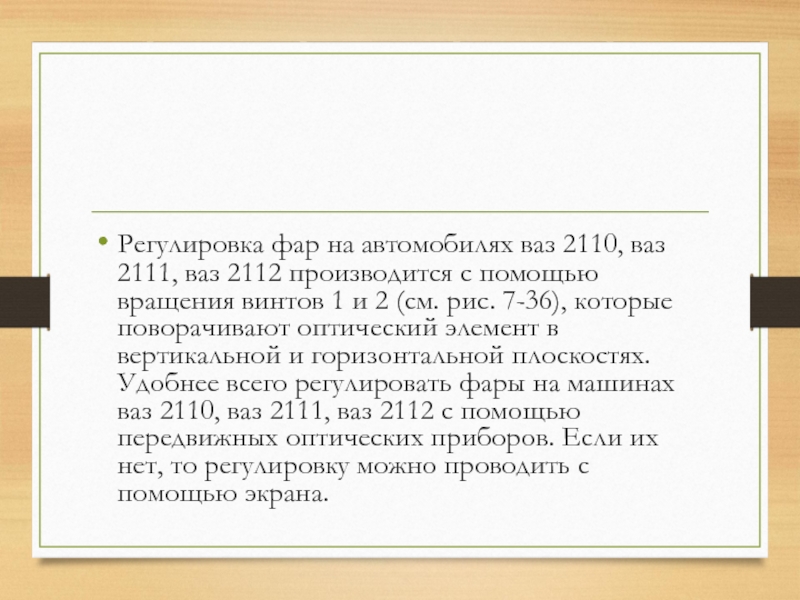

с помощью вращения винтов 1 и 2 (см. рис. 7-36), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары на машинах ваз 2110, ваз 2111, ваз 2112 с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

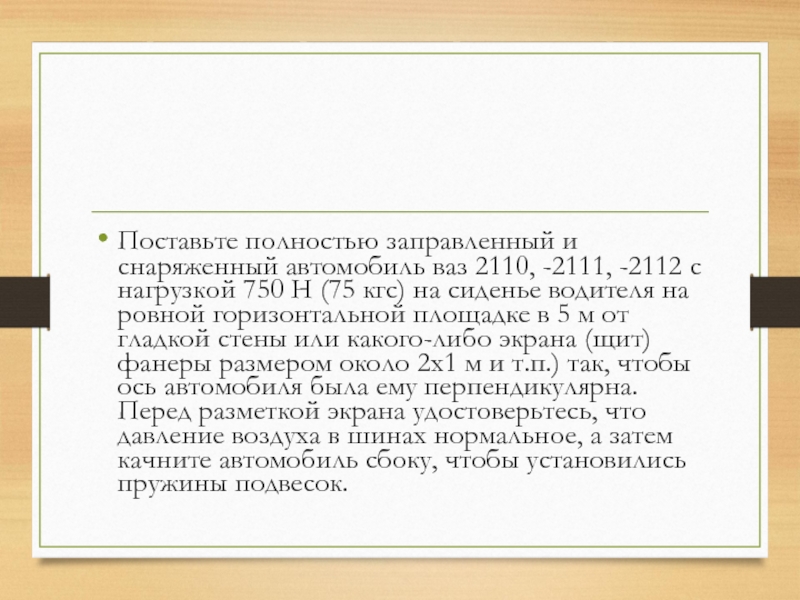

нагрузкой 750 Н (75 кгс) на сиденье водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит) фанеры размером около 2x1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

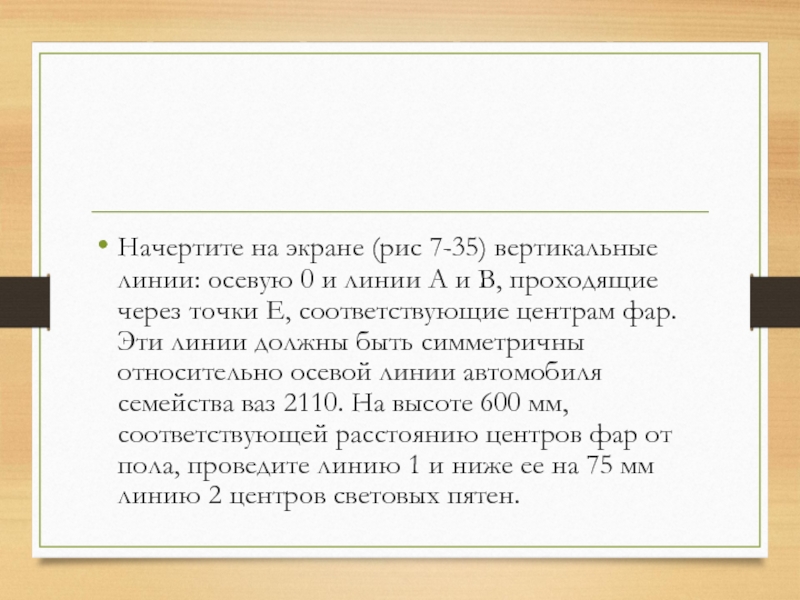

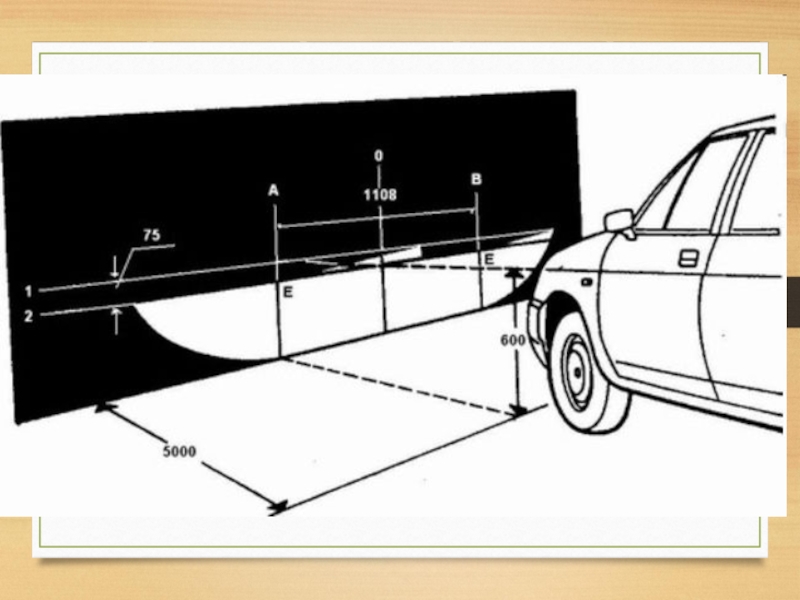

А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля семейства ваз 2110. На высоте 600 мм, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен.

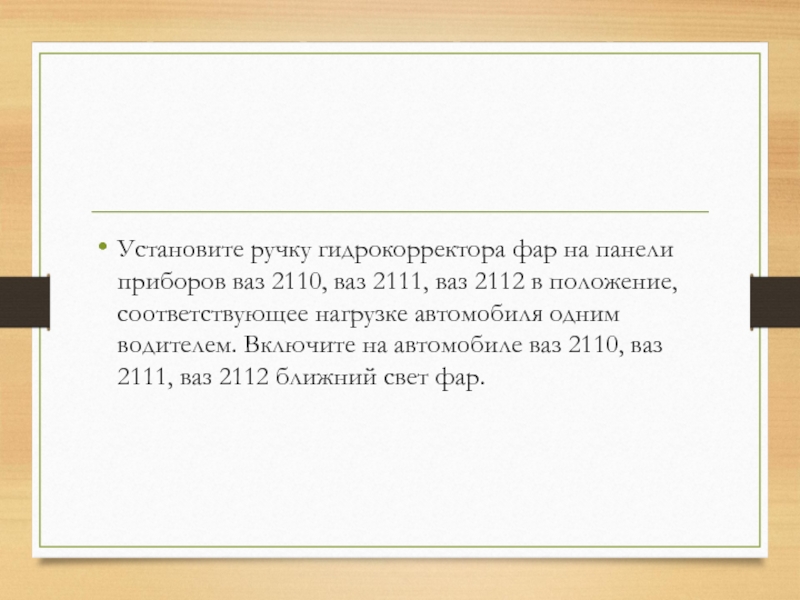

ваз 2112 в положение, соответствующее нагрузке автомобиля одним водителем. Включите на автомобиле ваз 2110, ваз 2111, ваз 2112 ближний свет фар.

материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 (рис. 7-36) и 2 световые пучки фар. У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-35), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.

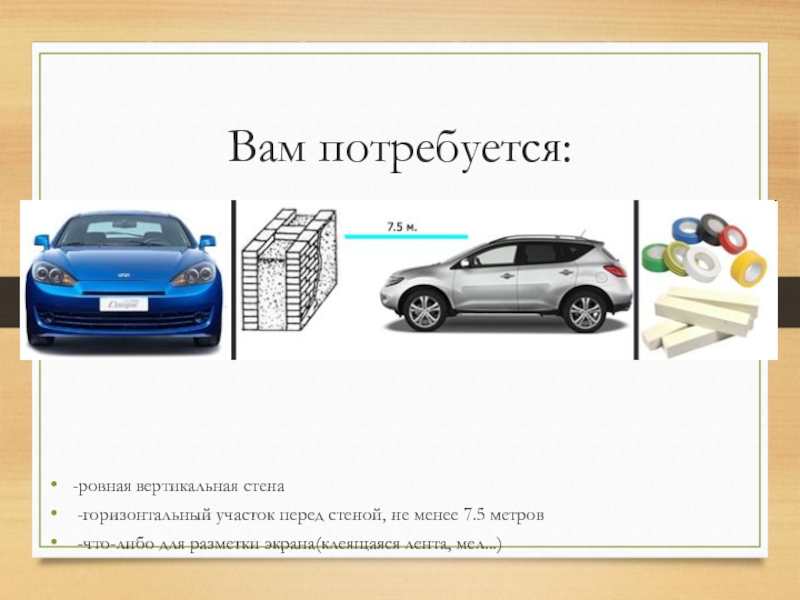

метров
-что-либо для разметки экрана(клеящаяся лента, мел...)

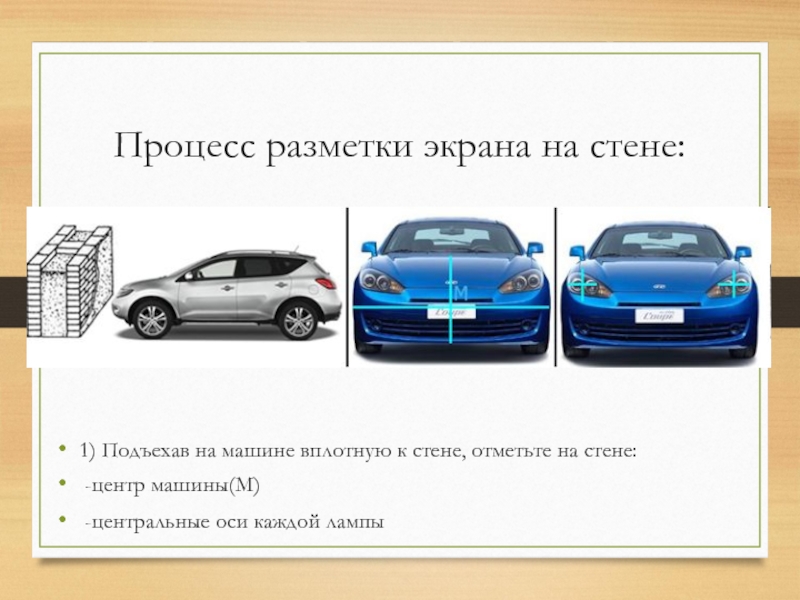

отметьте на стене:
-центр машины(М)
-центральные оси каждой лампы

и проведите горизонтальную линию, соединяющую точки центров ламп(Н). Проведите через точки центров ламп вертикальные линии. Проведите через точку центра автомобиля вертикальную линию.
Проведите дополнительную горизонтальную линию на расстоянии 3''(7.62 см) ниже линии, соединяющей центры ламп(B-B).

быть размечен как на рисунке выше. Теперь, все что вам остается сделать — включить БЛИЖНИЙ свет фар и настроить их так, как показано на рисунке:

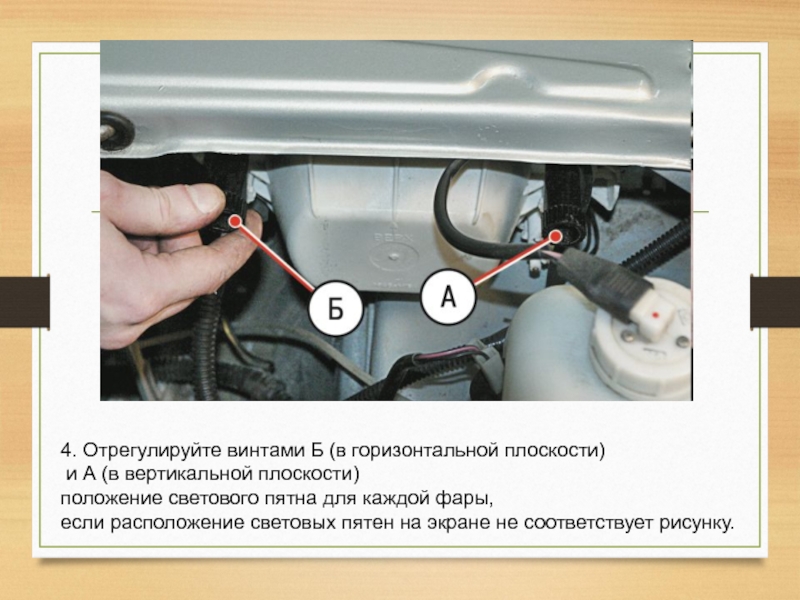

вас потребуется подкручивать регулировочные винты для достижения идеального пучка света на экране. Регулировочные винты находятся под капотом машины, на задней части фар.

Данный метод настройки подходит для ламп с совмещенным ближним-дальним светом. Настроив ближний свет по системе, описанной выше, ваш дальний свет настроится автоматически.

пучок света каждой лампы. при этом, экран размечается по-другому:

пучок дальнего света представляет собой ровную окружность, с центром в точках D.

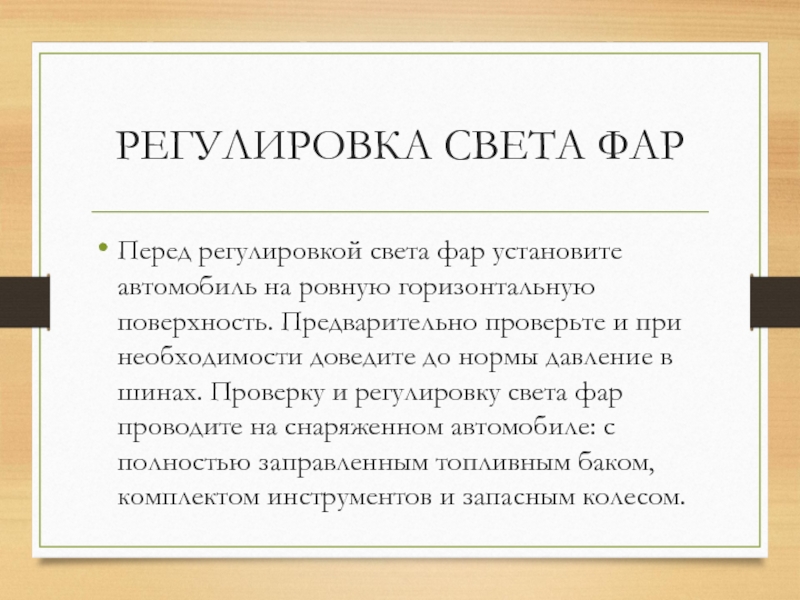

поверхность. Предварительно проверьте и при необходимости доведите до нормы давление в шинах. Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

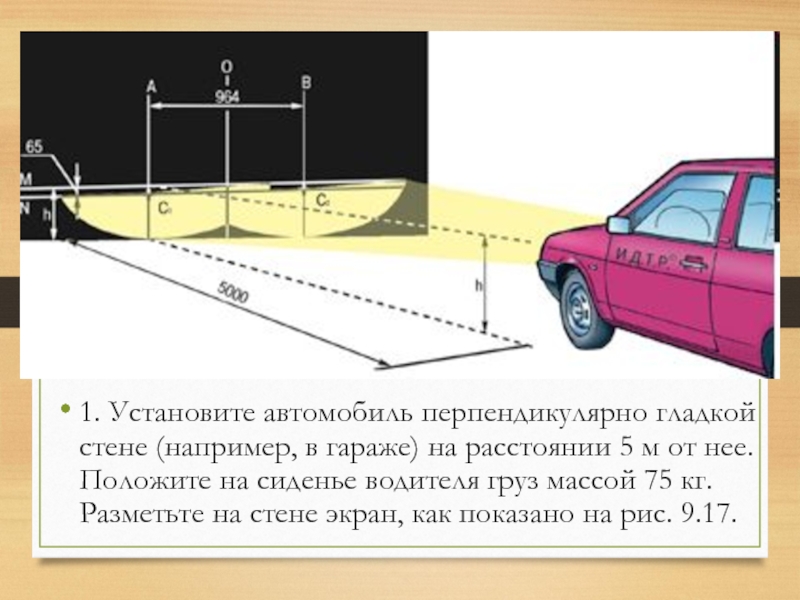

5 м от нее. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 9.17.

на экране. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

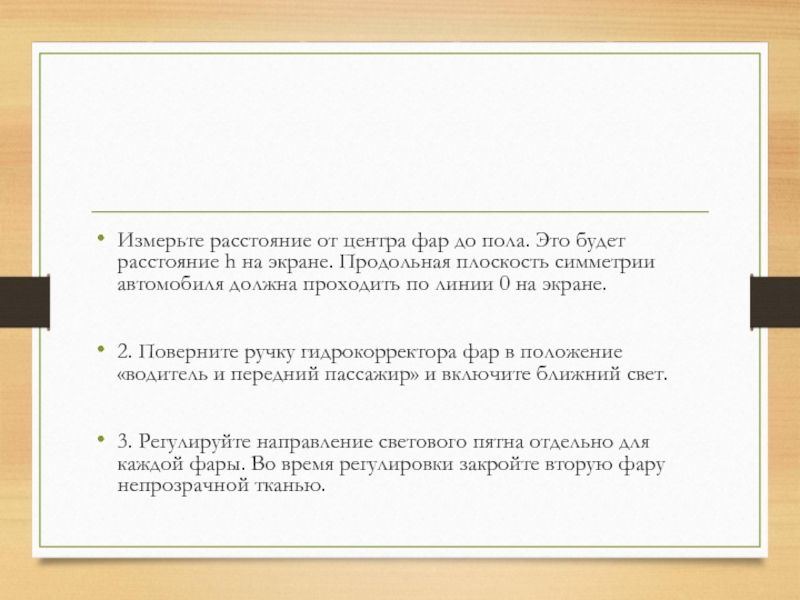

2. Поверните ручку гидрокорректора фар в положение «водитель и передний пассажир» и включите ближний свет.

3. Регулируйте направление светового пятна отдельно для каждой фары. Во время регулировки закройте вторую фару непрозрачной тканью.

плоскости)
положение светового пятна для каждой фары,
если расположение световых пятен на экране не соответствует рисунку.

фар; С– высота до центра противотуманных фар

5. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией N (см. рис. 9.17), а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.

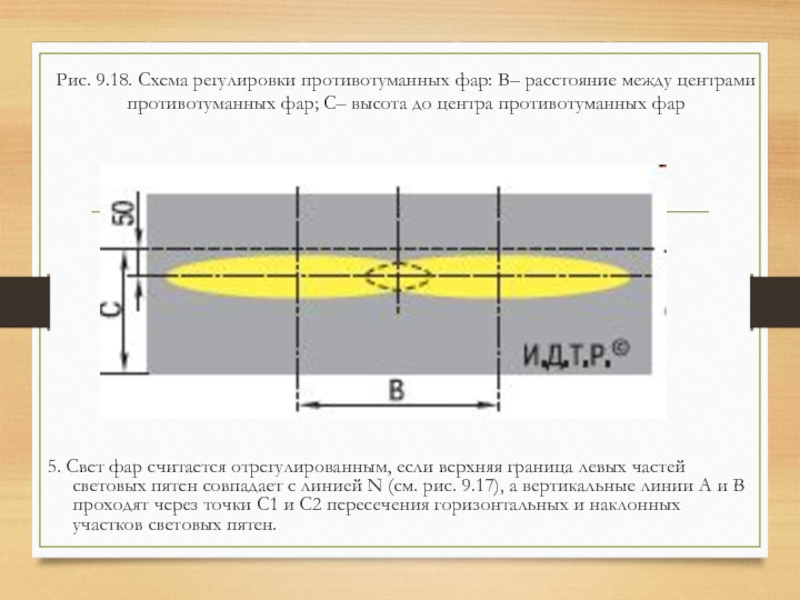

поверхность. Измерьте расстояние от пола до центра фар. Разметьте экран, как показано на рис. 9.18. Нанесите на размеченный экран горизонтальную линию, расположенную на 50 мм ниже высоты центра фар.

света.

совпадает с линией, расположенной на 50 мм ниже линии С.
