Презентация, доклад Разметка заготовок из древесины (5 класс)
Содержание
- 1. Презентация Разметка заготовок из древесины (5 класс)
- 2. Разметка -нанесение линий контура будущего изделия. Заготовка

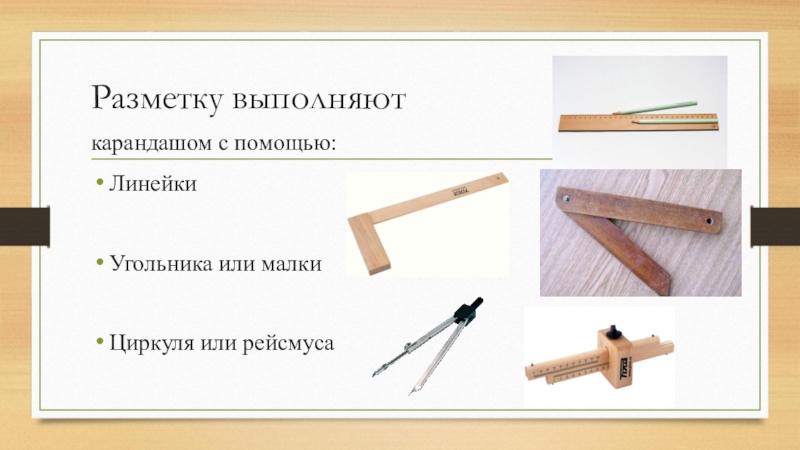

- 3. Разметку выполняюткарандашом с помощью:ЛинейкиУгольника или малкиЦиркуля или рейсмуса
- 4. Последовательность разметки: (на примере плоской прямоугольной детали)Выбирают наиболее ровную из двух плоскостей заготовки- базовую пласть

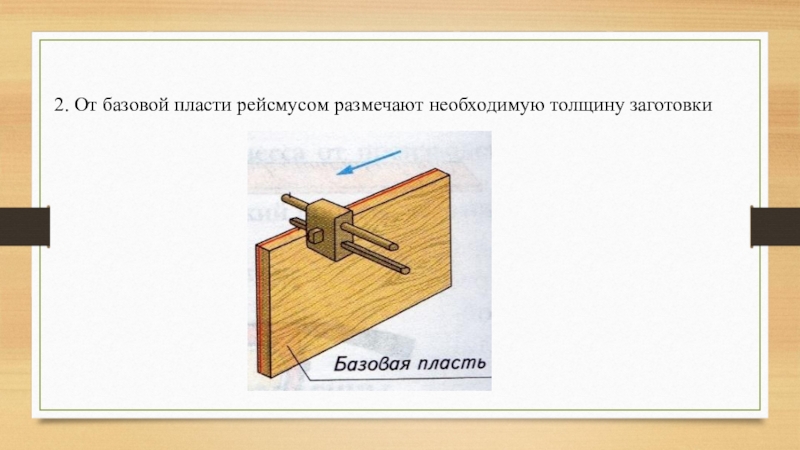

- 5. 2. От базовой пласти рейсмусом размечают необходимую толщину заготовки
- 6. 3. При помощи рубанка получают ровную кромку-
- 7. 5. От полученной линии по линейке отмеряют длину детали и отмечают ее карандашом
- 8. 6. Прикладывая угольник к базовой кромке и
- 9. 7. На обеих линиях по линейке отмеряют

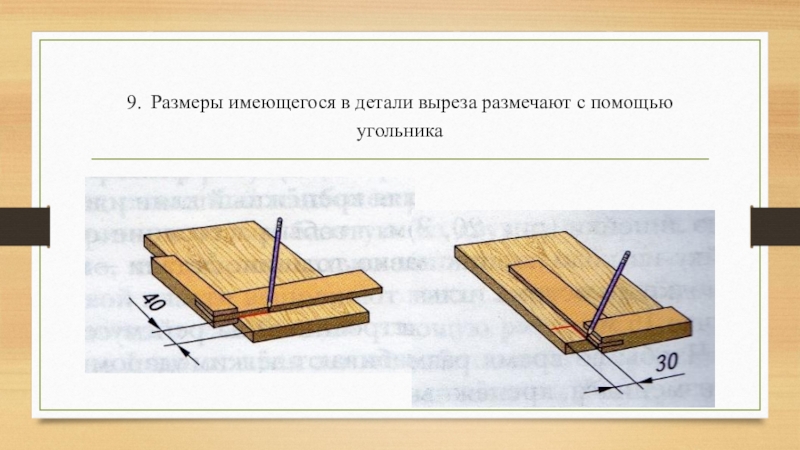

- 10. 9. Размеры имеющегося в детали выреза размечают с помощью угольника
- 11. Если необходимо разметить деталь с криволинейными контурами
- 12. Разметка заготовок из древесины
Разметка -нанесение линий контура будущего изделия. Заготовка должна быть размерами чуть большими габаритных размеров детали.Избыточный слой заготовки, подлежащий удалению при последующей обработке режущим инструментом, называется припуском.

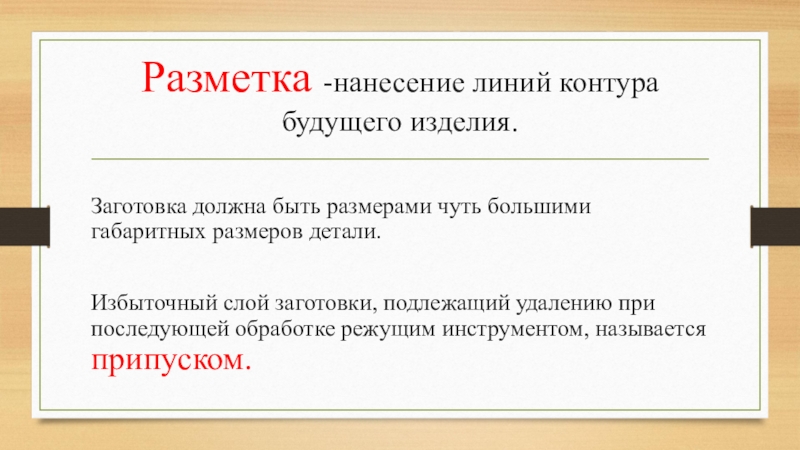

Слайд 2Разметка -нанесение линий контура будущего изделия.
Заготовка должна быть размерами чуть большими
габаритных размеров детали.
Избыточный слой заготовки, подлежащий удалению при последующей обработке режущим инструментом, называется припуском.
Избыточный слой заготовки, подлежащий удалению при последующей обработке режущим инструментом, называется припуском.

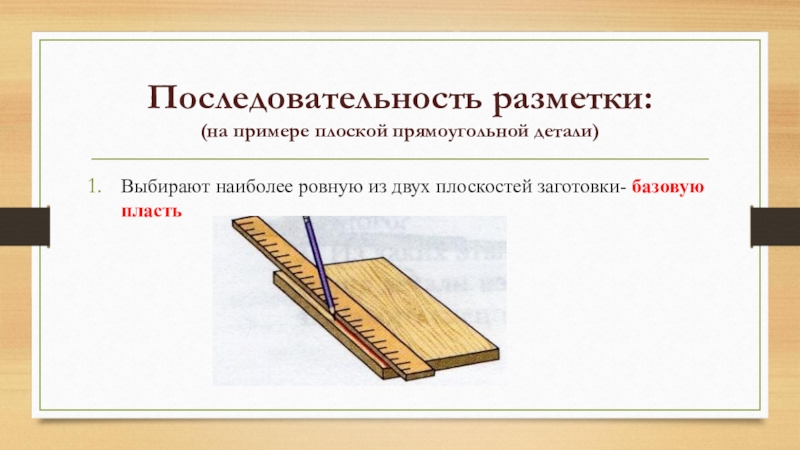

Слайд 4Последовательность разметки:
(на примере плоской прямоугольной детали)
Выбирают наиболее ровную из двух плоскостей
заготовки- базовую пласть

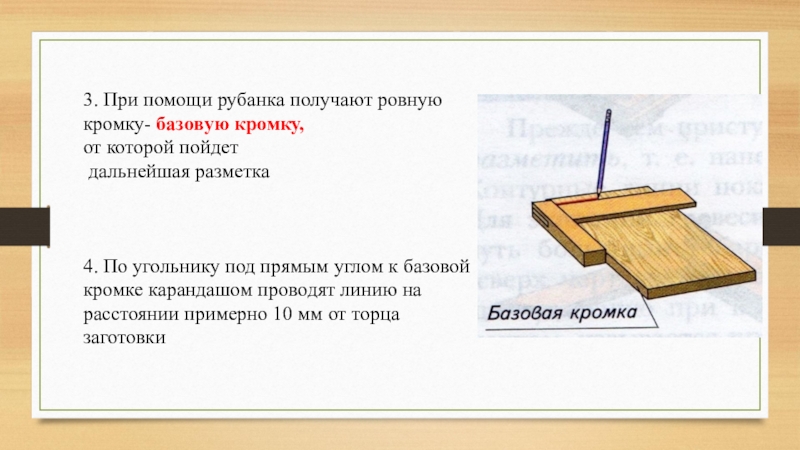

Слайд 63. При помощи рубанка получают ровную кромку- базовую кромку,
от которой пойдет
дальнейшая разметка
4. По угольнику под прямым углом к базовой кромке карандашом проводят линию на расстоянии примерно 10 мм от торца заготовки
4. По угольнику под прямым углом к базовой кромке карандашом проводят линию на расстоянии примерно 10 мм от торца заготовки
Слайд 86. Прикладывая угольник к базовой кромке и совмещая его с проведенной
карандашом отметкой, проводят вторую линию, параллельную первой
Слайд 97. На обеих линиях по линейке отмеряют и отмечают карандашом ширину
детали
8. Полученные метки соединяют линией

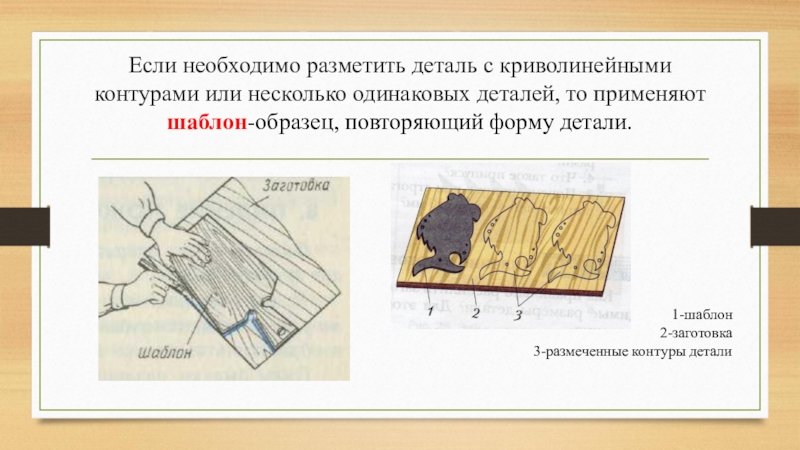

Слайд 11Если необходимо разметить деталь с криволинейными контурами или несколько одинаковых деталей,
то применяют шаблон-образец, повторяющий форму детали.
1-шаблон
2-заготовка
3-размеченные контуры детали
