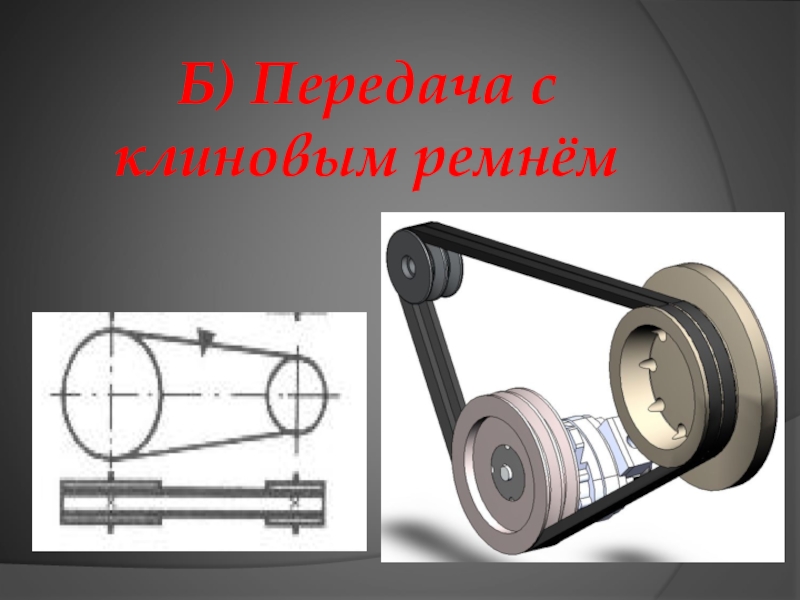

- 10. Б) Передача с клиновым ремнём
- 11. 3) Цепные передачи передают вращение от одной
- 12. Если зубчатая, ременная и цепная передачи передают
- 13. 4) Зубчато-реечная передача
- 14. Зубчатые колеса, шкивы, звездочки называют звеньями механизмов
- 15. Ведущие и ведомые колеса, шкивы и звездочки
- 16. Если колесо может перемещаться вдоль вала со
- 17. Передаточное отношение (j) - одна из важных характеристик
- 18. Таким образом, если передаточное число больше единицы,
- 19. А, если передаточное отношение меньше единицы, то
Каждая машина состоит не менее чем из трех составных частей: двигателяпередаточного механизма исполнительного (рабочего) органа
Слайд 1Подготовил: учитель технологии МБОУ «СОШ№107»
г Новокузнецка. Колесников А.В.
Составные части машин

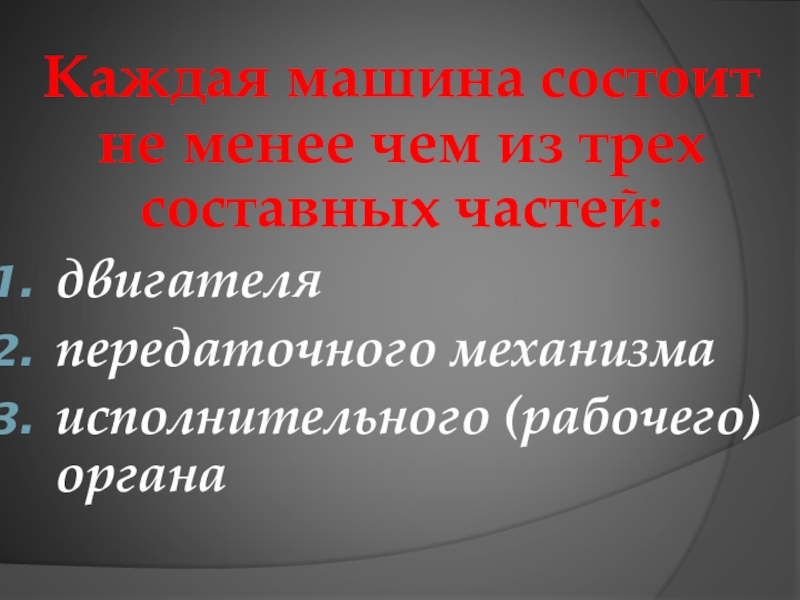

Слайд 2Каждая машина состоит не менее чем из трех составных частей:
двигателя
передаточного
механизма
исполнительного (рабочего) органа
исполнительного (рабочего) органа

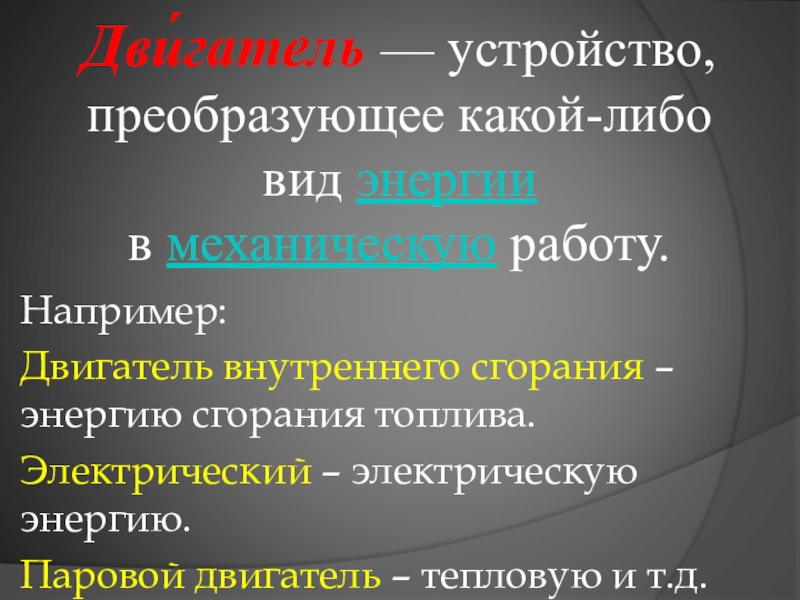

Слайд 3Дви́гатель — устройство, преобразующее какой-либо вид энергии
в механическую работу.
Например:
Двигатель внутреннего сгорания – энергию сгорания топлива.
Электрический
– электрическую энергию.
Паровой двигатель – тепловую и т.д.
Паровой двигатель – тепловую и т.д.

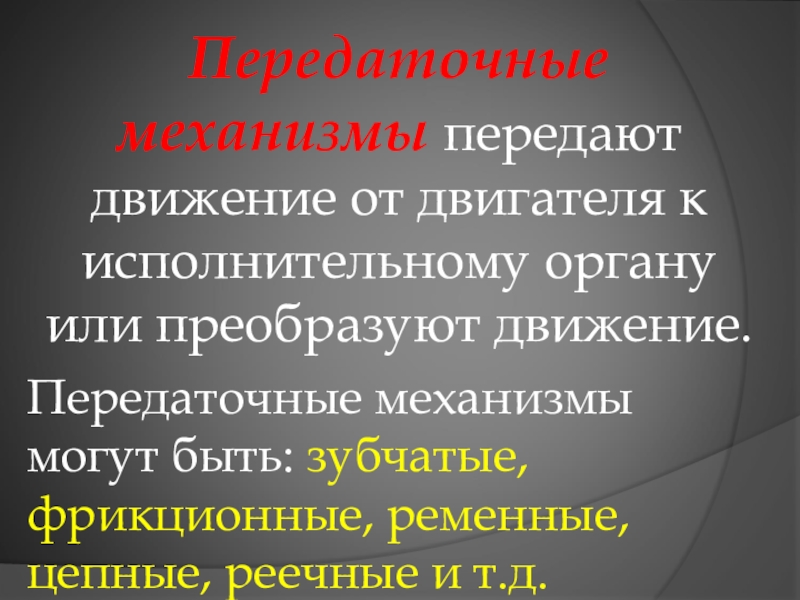

Слайд 4Передаточные механизмы передают движение от двигателя к исполнительному органу или преобразуют
движение.
Передаточные механизмы могут быть: зубчатые, фрикционные, ременные, цепные, реечные и т.д.

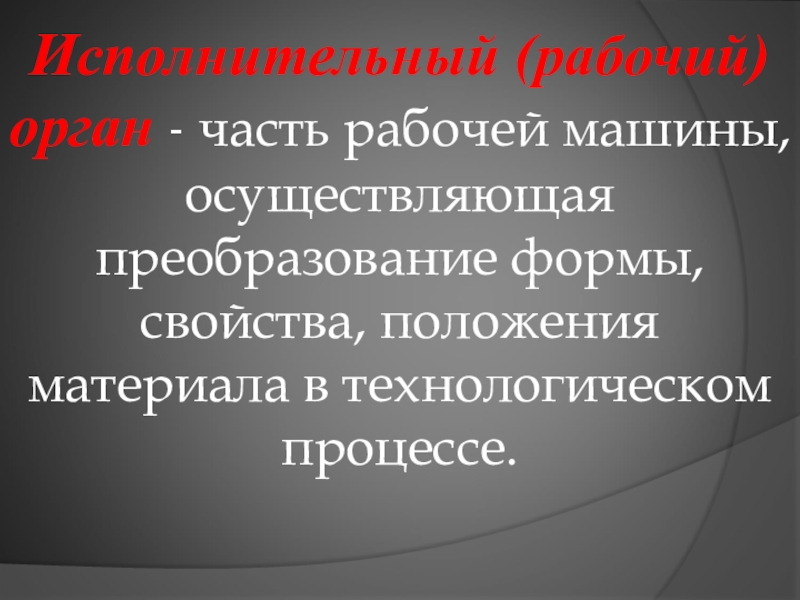

Слайд 5Исполнительный (рабочий) орган - часть рабочей машины, осуществляющая преобразование формы, свойства,
положения материала в технологическом процессе.
Слайд 6Виды передаточных механизмов:

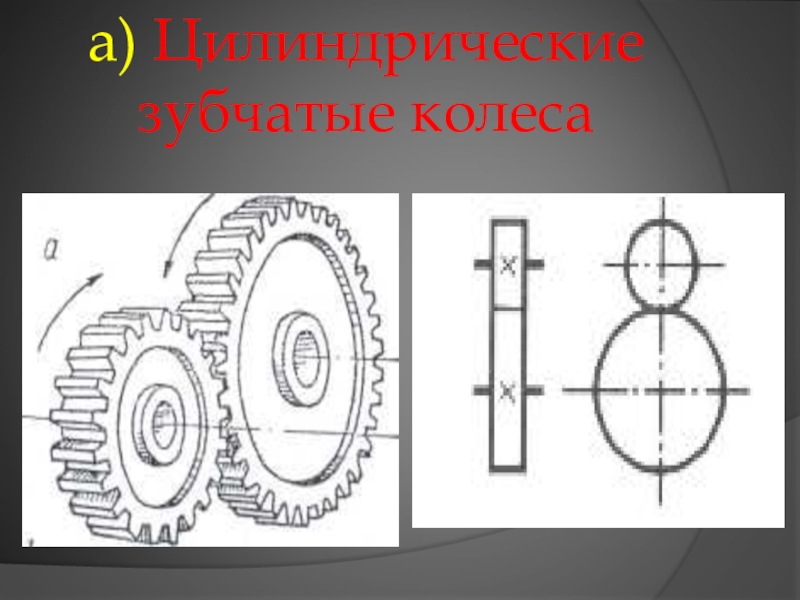

1. Зубчатые механизмы могут иметь: а) цилиндрические и
б)
конические зубчатые колеса.

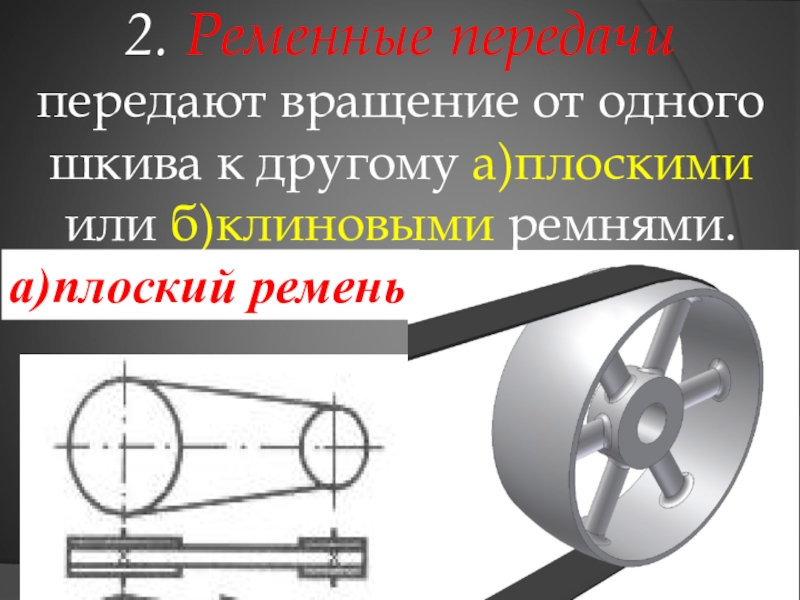

Слайд 92. Ременные передачи передают вращение от одного шкива к другому а)плоскими
или б)клиновыми ремнями.
а)плоский ремень

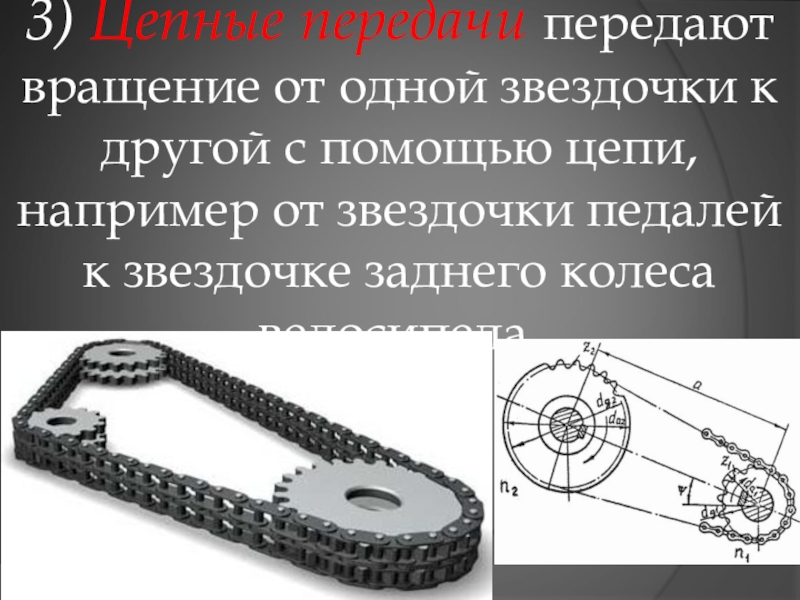

Слайд 113) Цепные передачи передают вращение от одной звездочки к другой с
помощью цепи, например от звездочки педалей к звездочке заднего колеса велосипеда.

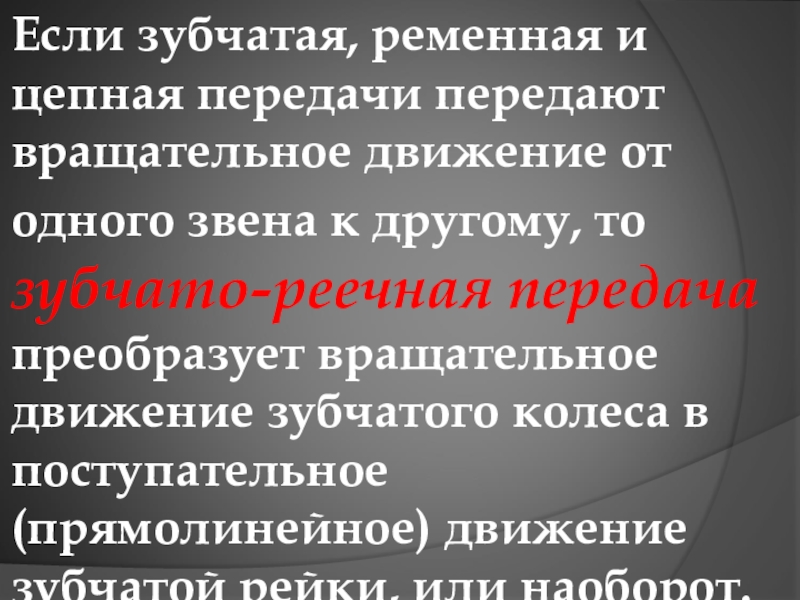

Слайд 12Если зубчатая, ременная и цепная передачи передают вращательное движение от одного
звена к другому, то зубчато-реечная передача преобразует вращательное движение зубчатого колеса в поступательное (прямолинейное) движение зубчатой рейки, или наоборот.

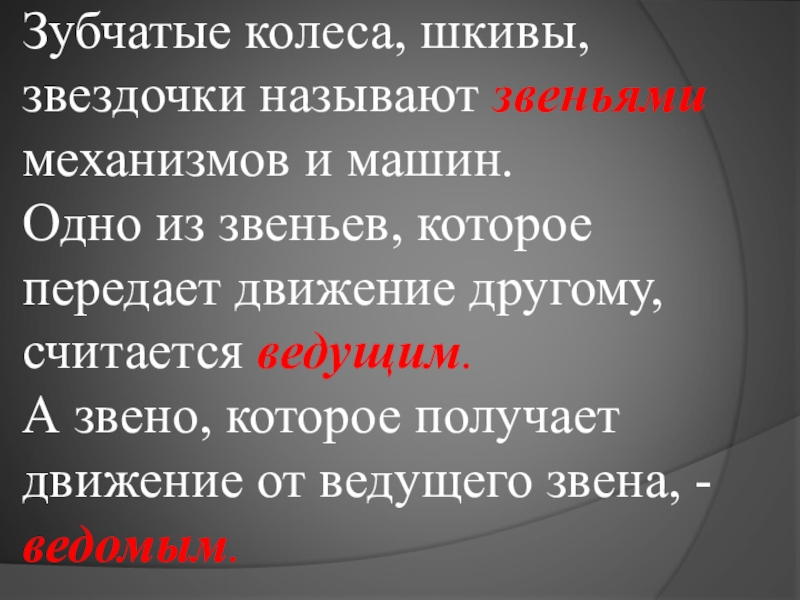

Слайд 14Зубчатые колеса, шкивы, звездочки называют звеньями механизмов и машин. Одно из
звеньев, которое передает движение другому, считается ведущим.
А звено, которое получает движение от ведущего звена, - ведомым.
Слайд 15Ведущие и ведомые колеса, шкивы и звездочки насаживают на валы так,
чтобы они не проворачивались на них. Для этого колесо и вал соединяют при помощи шпонки или шлицев

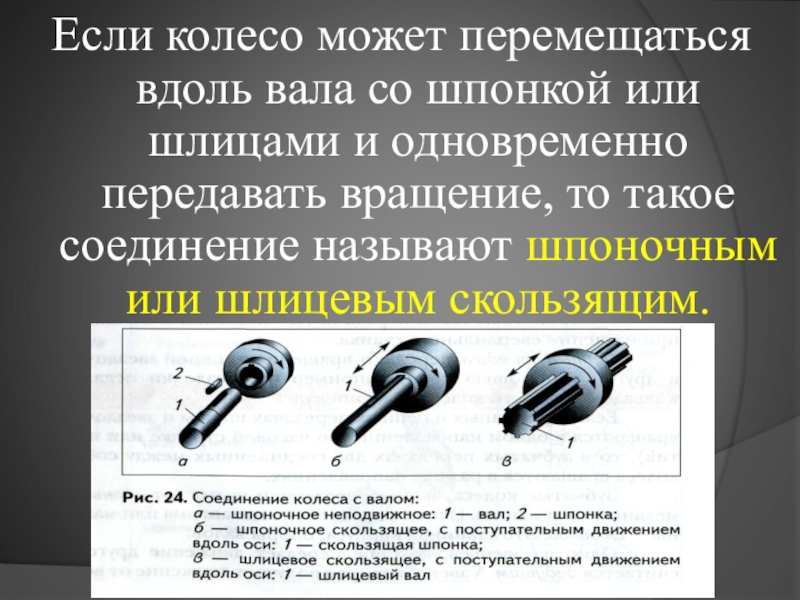

Слайд 16Если колесо может перемещаться вдоль вала со шпонкой или шлицами и
одновременно передавать вращение, то такое соединение называют шпоночным или шлицевым скользящим.

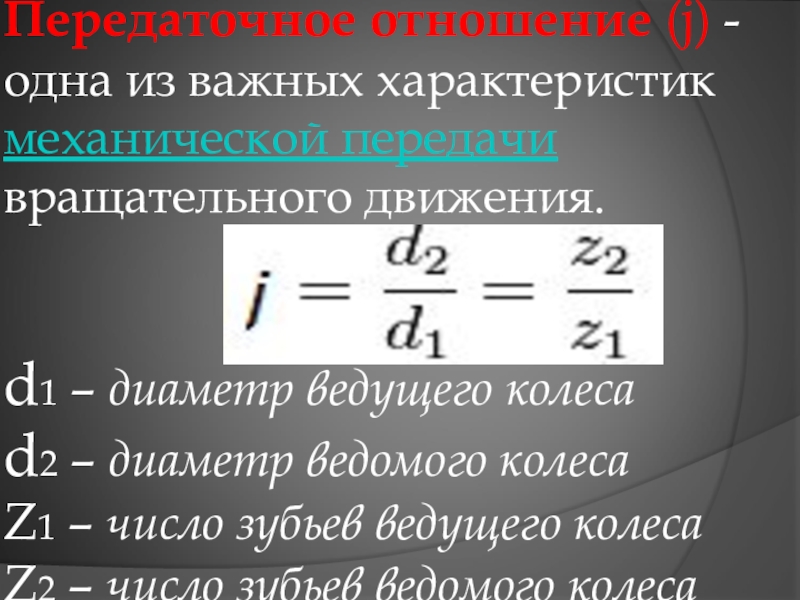

Слайд 17Передаточное отношение (j) - одна из важных характеристик механической передачи вращательного движения. d1 – диаметр
ведущего колеса
d2 – диаметр ведомого колеса
Z1 – число зубьев ведущего колеса
Z2 – число зубьев ведомого колеса

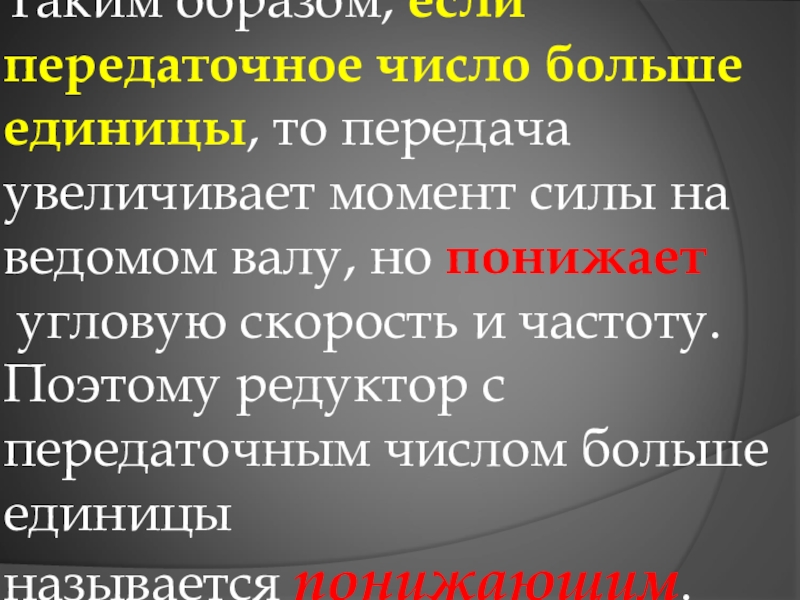

Слайд 18Таким образом, если передаточное число больше единицы, то передача увеличивает момент
силы на ведомом валу, но понижает
угловую скорость и частоту.
Поэтому редуктор с передаточным числом больше единицы называется понижающим.
Слайд 19А, если передаточное отношение меньше единицы, то передача уменьшает момент силы
на ведомом валу, но повышает скорость и частоту вращения. Поэтому передача с передаточным отношением меньше единицы называется повышающей.
