Презентация, доклад по теме Пускорегулирующая аппаратура - контактор

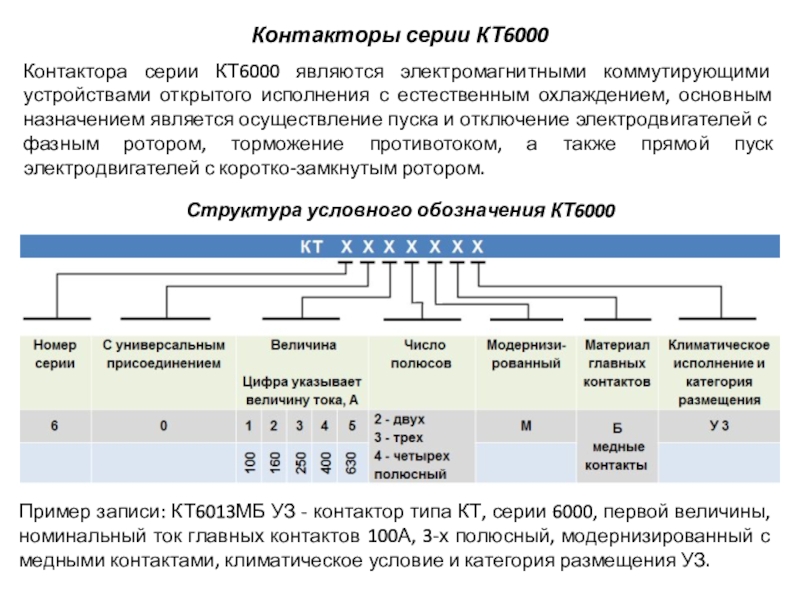

охлаждением, основным назна­чением является осуществление пуска и отключение электродвигателей с фазным ротором, торможение противотоком, а также прямой пуск электродвигателей с коротко-замкнутым ротором.

Контакторы серии КТ6000

Структура условного обозначения КТ6000

Пример записи: КТ6013МБ УЗ - контактор типа КТ, серии 6000, первой величины, номинальный ток главных контактов 100А, 3-х полюсный, модернизированный с медными контактами, климатическое условие и категория размещения УЗ.

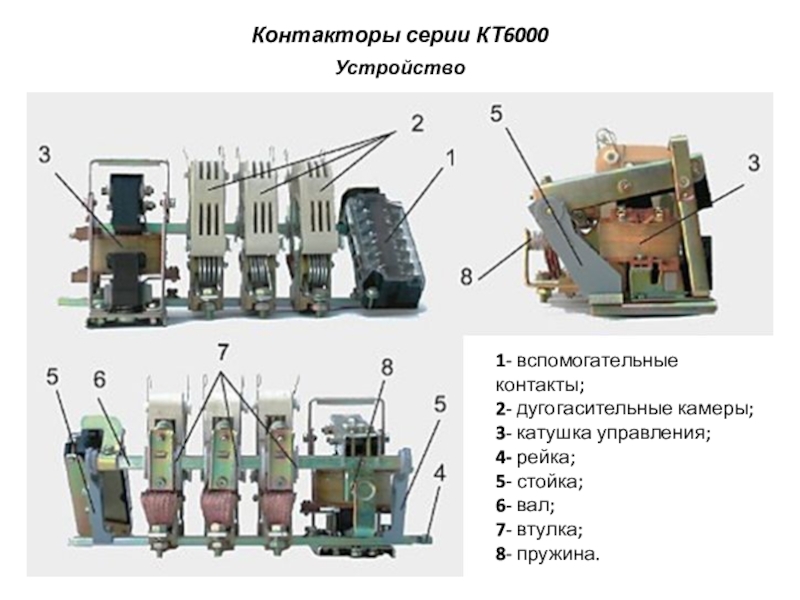

вал;
7- втулка;
8- пружина.

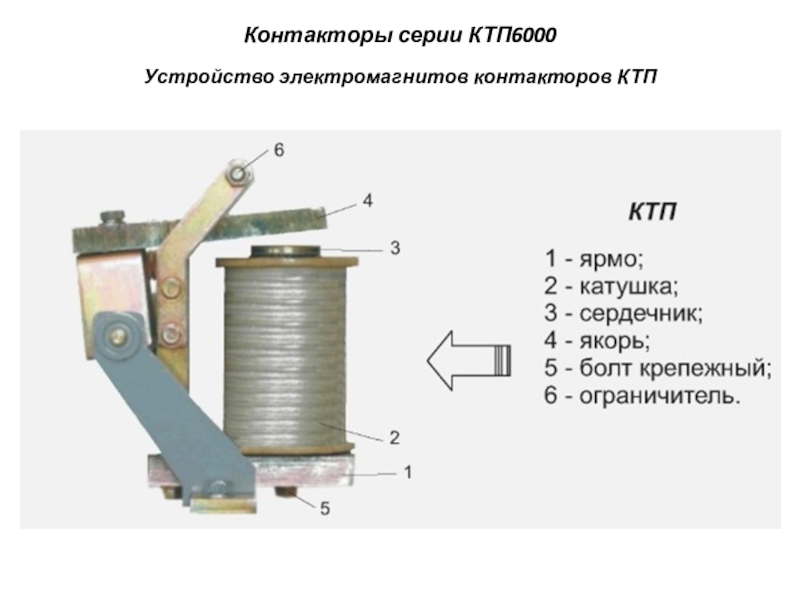

Устройство

с естественным охлаждением, основным назначением которых является осуществление пуска и отключения электродвигателей с фазным ротором, торможение противотоком, а также прямой пуск электродвигателей с короткозамкнутым ротором.

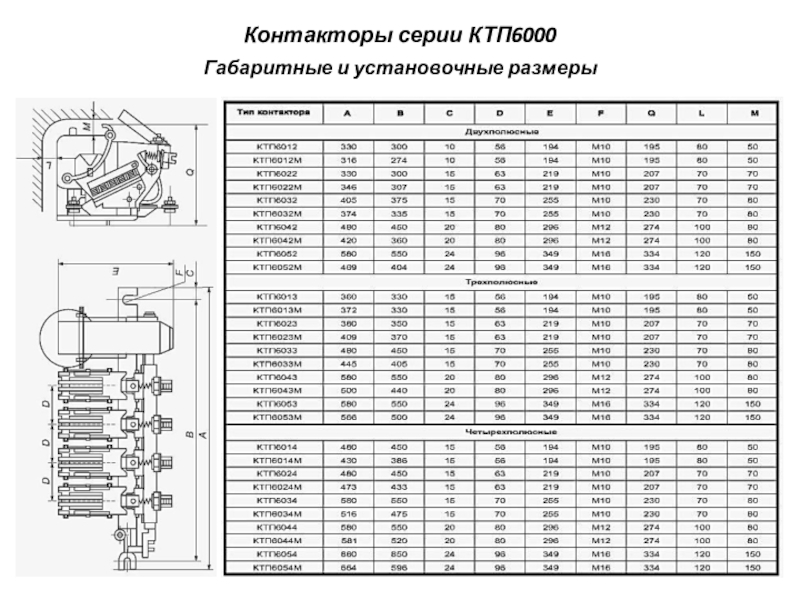

Структура условного обозначения КТП6000

Пример записи: КТП6013МБ УЗ - контактор типа КТП, серии 6000, первой величины, номинальный ток главных контактов 100А, 3-х полюсный, модернизированный с медными контактами, климатическое условие и категория размещения УЗ.

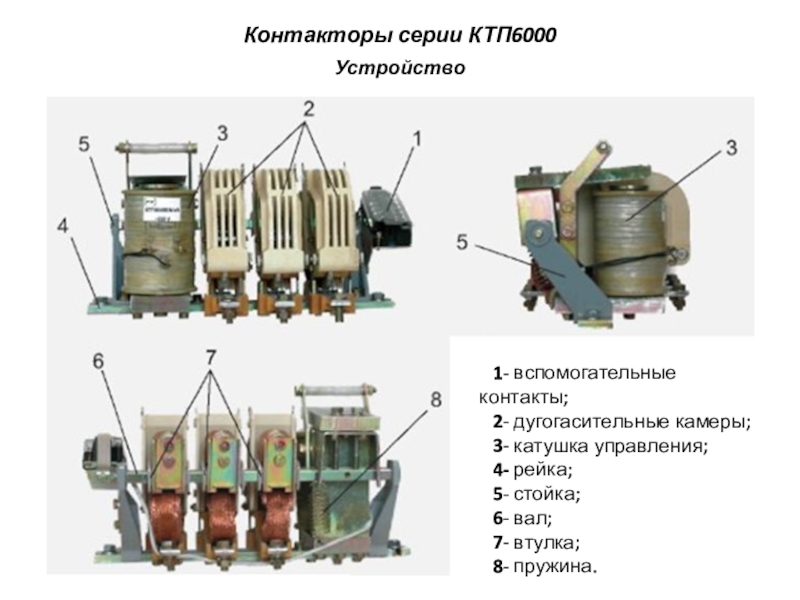

камеры;
3- катушка управления;
4- рейка;
5- стойка;
6- вал;
7- втулка;
8- пружина.

корпуса 1 со съемными неподвижными контактами 2, контактного мостика 3, подвижных контактов 4, закреп­ленных на подвижной траверсе 5 и прозрачного кожуха . Перестановка вспомогательных контактов с размыкающих на замыкающие и наоборот производиться путем поворота на 180° подвижных контактов и замены неподвижных контак­тов с размыкающихся на замыкающиеся и наоборот . Перемещение траверсы происходит в направляющих. Ниж­няя направляющая выполнена съемной, благодаря чему травер­са извлекается из корпуса для осмотра, замены и профилак­тики контактов.
