Презентация, доклад по теме Нанесение размеров и масштаб
Содержание
- 1. Презентация по теме Нанесение размеров и масштаб
- 2. История масштабов и размеров. При
- 3. В дальнейшем такие планы –чертежи
- 4. РазмерылинейныеугловыеДлина, ширина, толщина, высота, диаметр или радиус измеряемой части изделияВеличина угла
- 5. Слайд 5

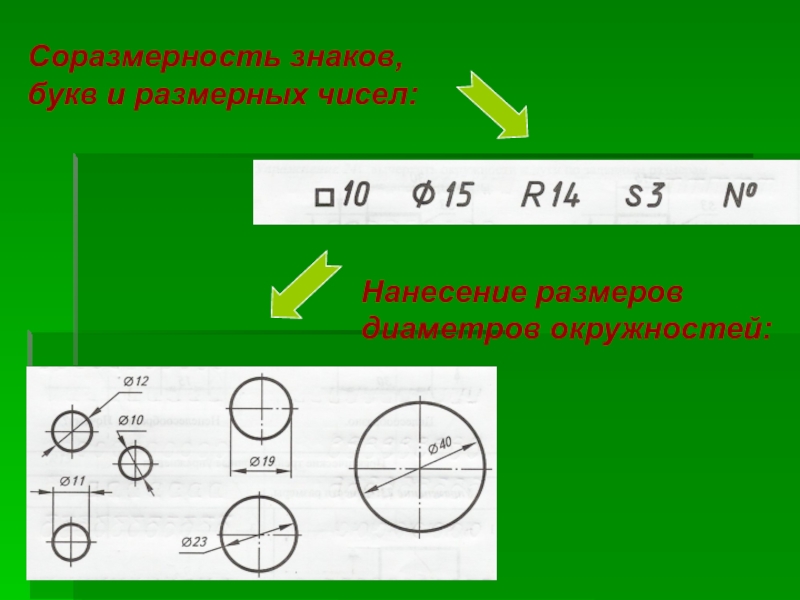

- 6. Нанесение размеров диаметров окружностей:Соразмерность знаков, букв и размерных чисел:

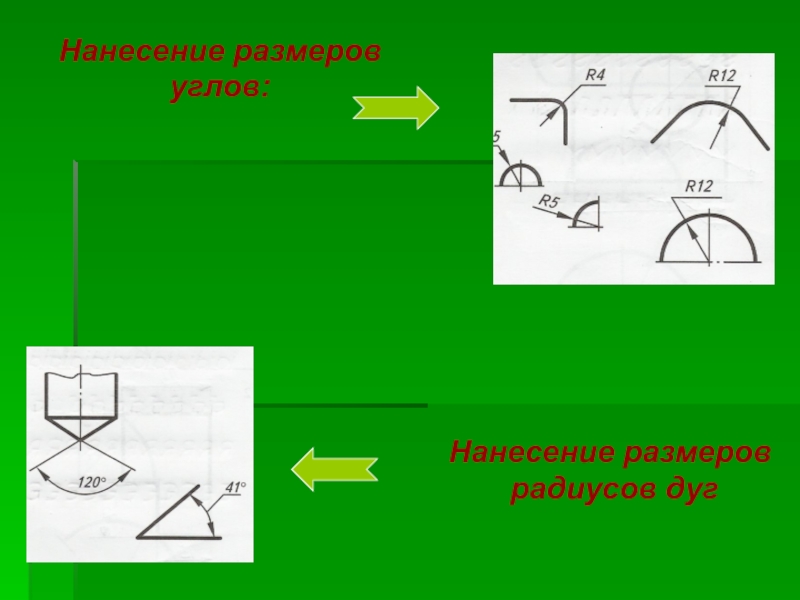

- 7. Нанесение размеров радиусов дугНанесение размеров углов:
- 8. Масштаб – это отношение линейных размеров изображения
- 9. Слайд 9
- 10. Слайд 10
История масштабов и размеров. При строительстве жилищ, крепостей и других сооружений появились первые чертежи, которые назывались «планами». Эти чертежи выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения. Для выполнения таких чертежей-гигантов

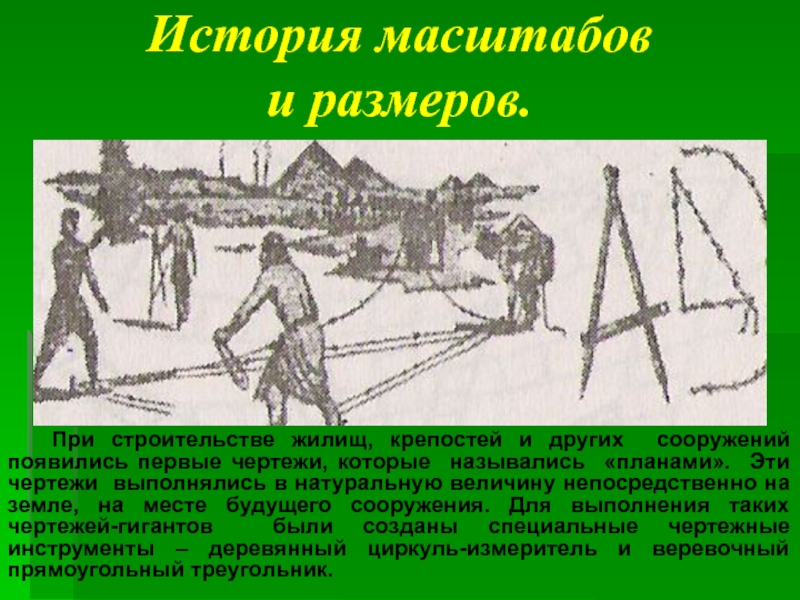

Слайд 2История масштабов
и размеров.
При строительстве жилищ, крепостей и других
сооружений появились первые чертежи, которые назывались «планами». Эти чертежи выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения. Для выполнения таких чертежей-гигантов были созданы специальные чертежные инструменты – деревянный циркуль-измеритель и веревочный прямоугольный треугольник.
Слайд 3 В дальнейшем такие планы –чертежи стали выполнятся на пергаменте,
дереве и холсте в уменьшенном масштабе с нанесением на них размеров.
Первоначально использовали пропорциональный (поперечный) масштаб. Он позволил резко увеличить точность как построений, так и замеров. Появление масштаба на чертеже сыграло роль в развитии и производственного (технического) черчения.
В России масштабы на чертежах впервые стали применяться XVI в. и окончательно утвердились примерно к концу XVII в.
Первоначально использовали пропорциональный (поперечный) масштаб. Он позволил резко увеличить точность как построений, так и замеров. Появление масштаба на чертеже сыграло роль в развитии и производственного (технического) черчения.
В России масштабы на чертежах впервые стали применяться XVI в. и окончательно утвердились примерно к концу XVII в.

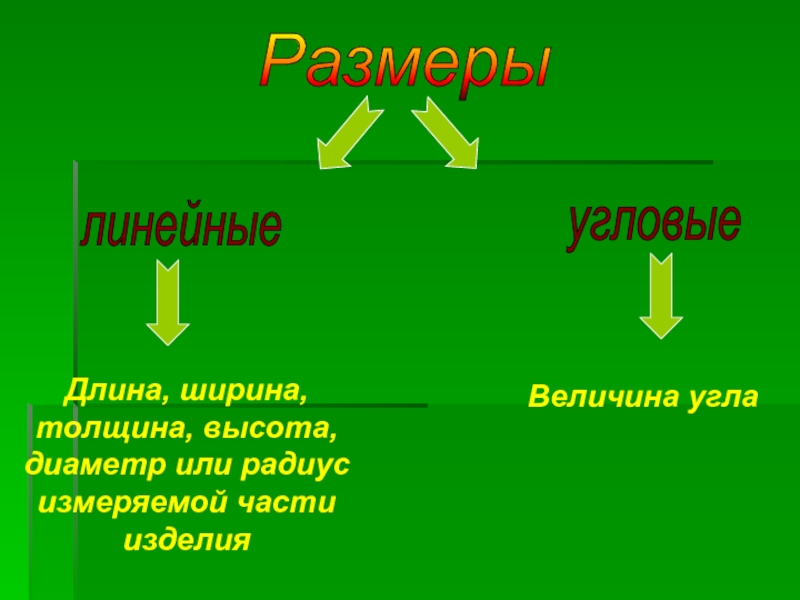

Слайд 4Размеры
линейные
угловые
Длина, ширина, толщина, высота,
диаметр или радиус измеряемой части изделия
Величина угла

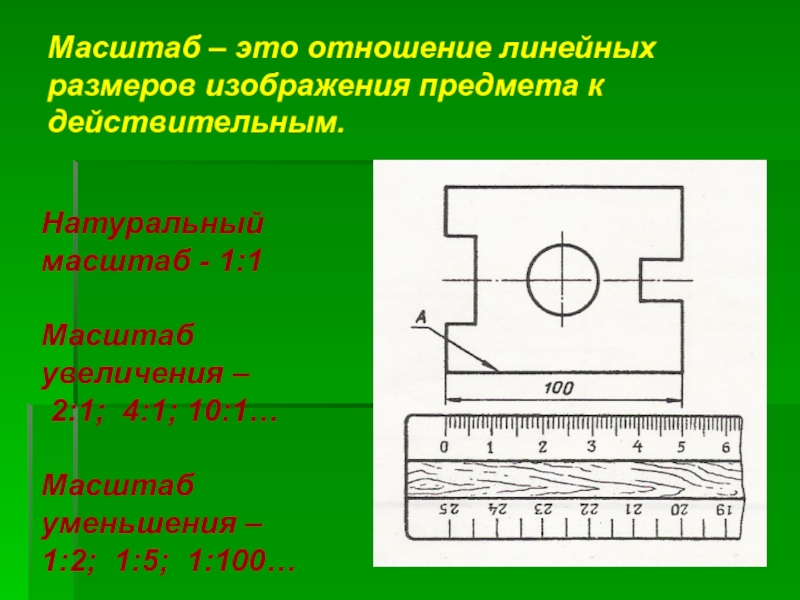

Слайд 8Масштаб – это отношение линейных размеров изображения предмета к действительным.
Натуральный масштаб
- 1:1
Масштаб увеличения –
2:1; 4:1; 10:1…
Масштаб уменьшения –
1:2; 1:5; 1:100…
Масштаб увеличения –
2:1; 4:1; 10:1…
Масштаб уменьшения –
1:2; 1:5; 1:100…

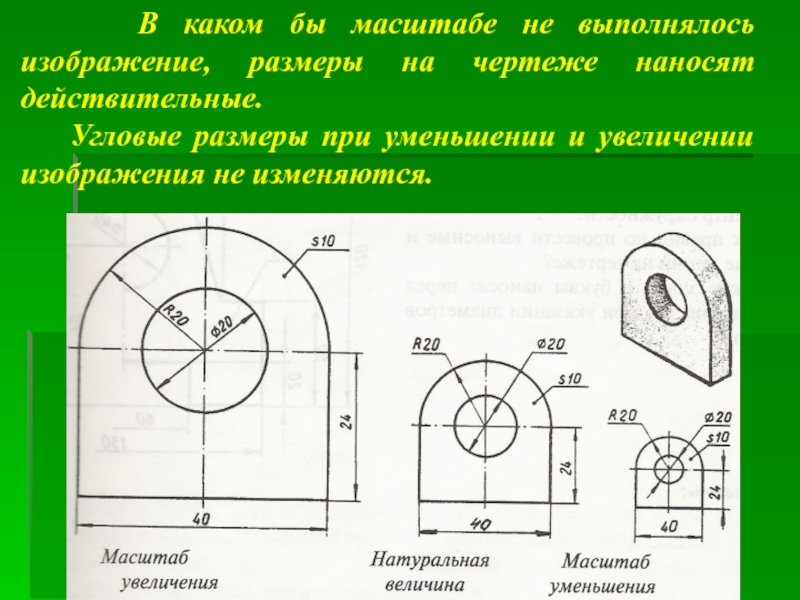

Слайд 9
В каком бы масштабе не выполнялось изображение, размеры на чертеже наносят действительные.
Угловые размеры при уменьшении и увеличении изображения не изменяются.
Слайд 10
Контрольные вопросы:
Какие бывают размеры?
В каких единицах выражаются размеры на чертежах?
Чему равно расстояние между размерной линией и контуром чертежа?
Что называется масштабом?
Какие бывают масштабы?
Что означает запись:
М1:5; М 1:1; М 10:1
