Презентация, доклад по теме Монтаж электро-цепи
Содержание
- 1. Презентация по теме Монтаж электро-цепи
- 2. Содержание1. Монтаж электрической цепи.2. Оконцевание проводов.3. Электроарматура:3.1
- 3. 1. Монтаж электрической цепиМонтаж электрической цепи

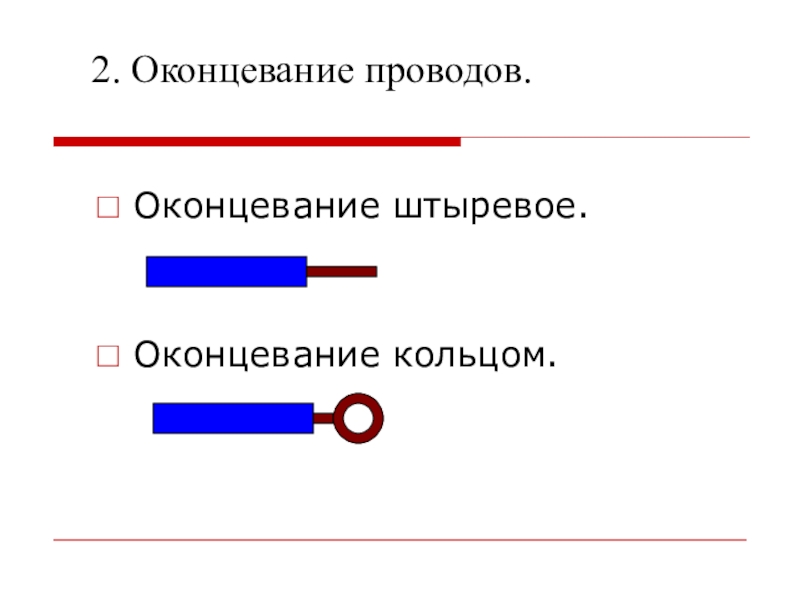

- 4. 2. Оконцевание проводов. Оконцевание штыревое. Оконцевание кольцом.

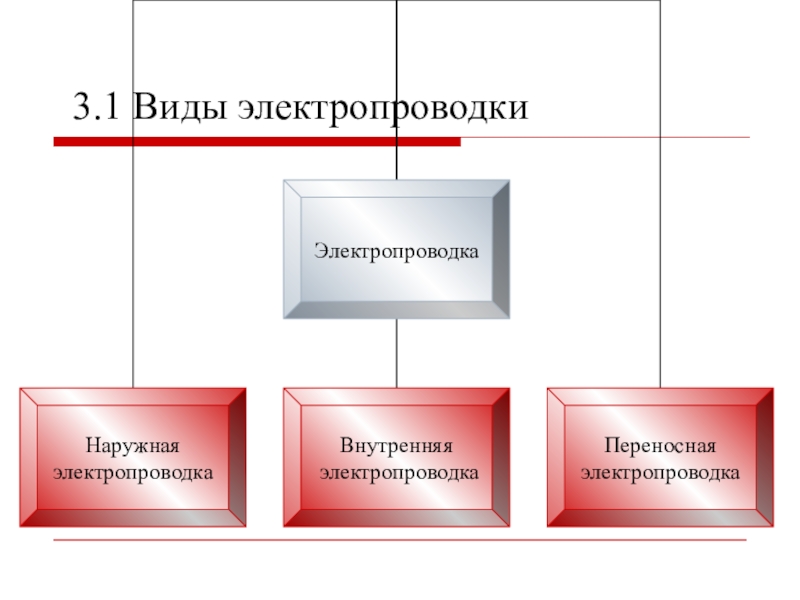

- 5. 3.1 Виды электропроводки
- 6. 3.2. Виды электроарматурыШтепсельные вилкиЭлектророзеткиЭлектровыключателиСоединительные коробкиАвтоматические выключателиПлавкие вставки (предохранители)Ламповые патроныСветодиодные ленты и др.

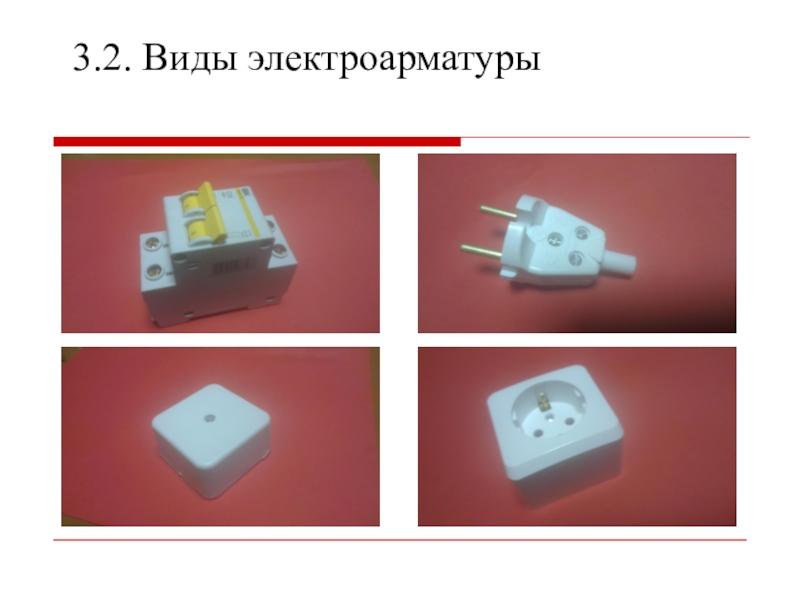

- 7. 3.2. Виды электроарматуры
- 8. 3.2. Виды электроарматуры
- 9. 3.3. Зарядка электроарматурыПрисоединение проводов к электроарматуре
- 10. 3.3. Зарядка электроарматурыШтепсельная вилка.ЭлектророзеткаЭлектровыключатель4. Ламповый патронАвтоматический выключательСоединительная коробка
- 11. 4. Электрические схемыЗарядка штепсельной вилки Зарядка

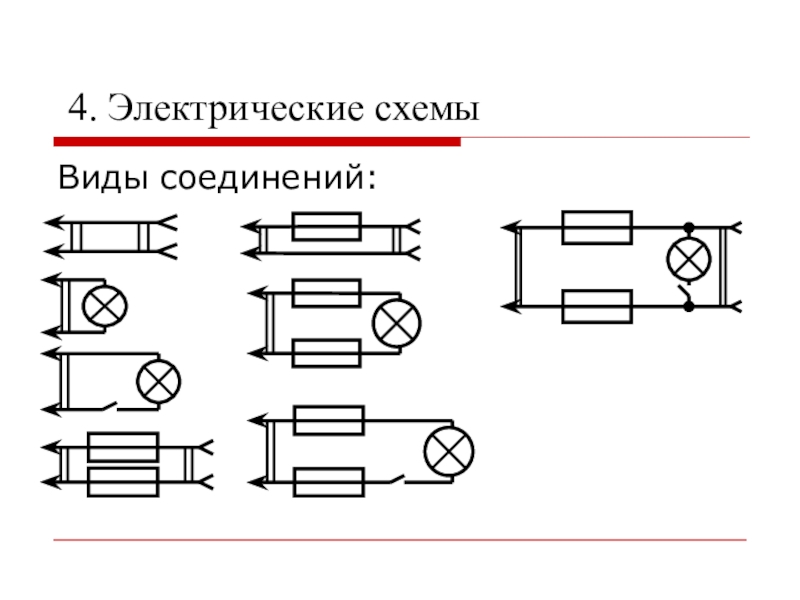

- 12. 4. Электрические схемыВиды соединений:

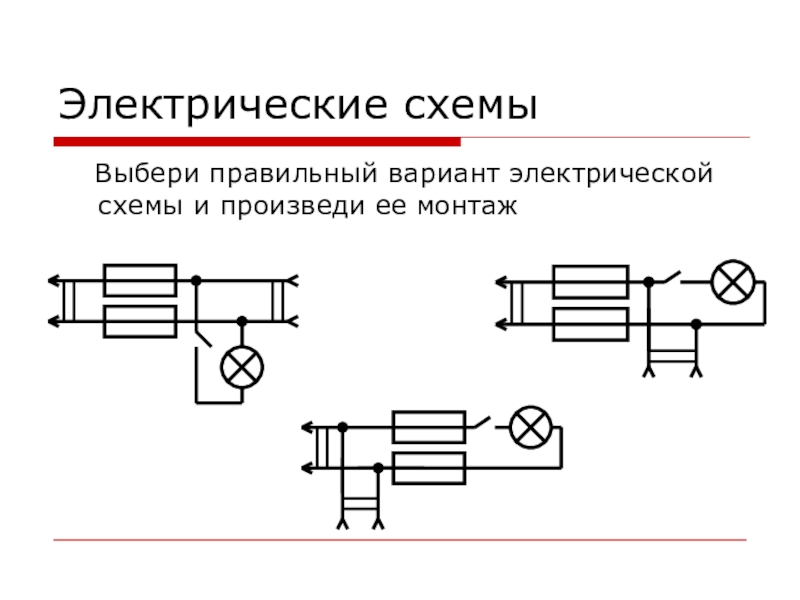

- 13. Электрические схемы Выбери правильный вариант электрической схемы и произведи ее монтаж
Содержание1. Монтаж электрической цепи.2. Оконцевание проводов.3. Электроарматура:3.1 Виды электропроводки;3.2. Виды электроарматуры;3.3. Зарядка электроарматуры;4. Электрические схемы.5. Технологические карты.

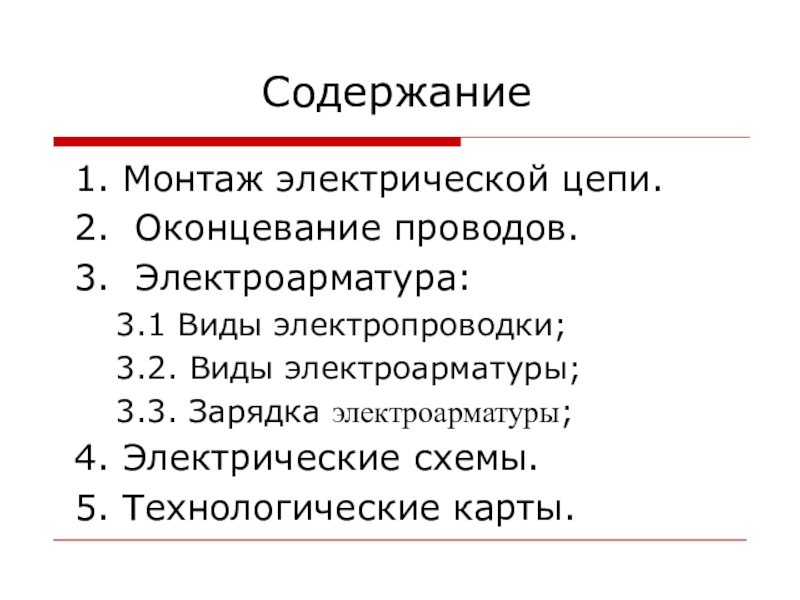

Слайд 2Содержание
1. Монтаж электрической цепи.
2. Оконцевание проводов.
3. Электроарматура:
3.1 Виды электропроводки;
3.2. Виды электроарматуры;
3.3.
Зарядка электроарматуры;
4. Электрические схемы.
5. Технологические карты.
4. Электрические схемы.
5. Технологические карты.
Слайд 3 1. Монтаж электрической цепи
Монтаж электрической цепи проводится в два этапа:
Оконцевание проводов – снятие изоляции с металлической части провода.
Присоединение проводов к элементам электроарматуры (зарядка электроарматуры).
Присоединение проводов к элементам электроарматуры (зарядка электроарматуры).

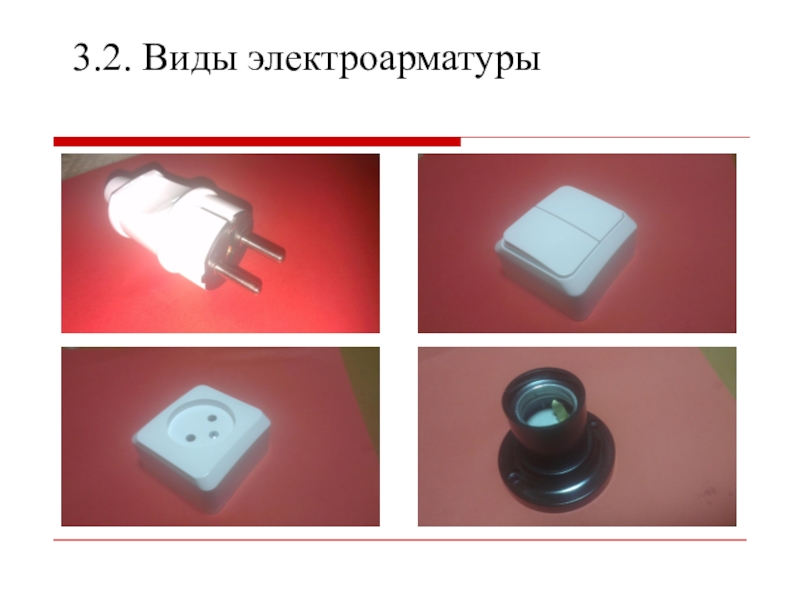

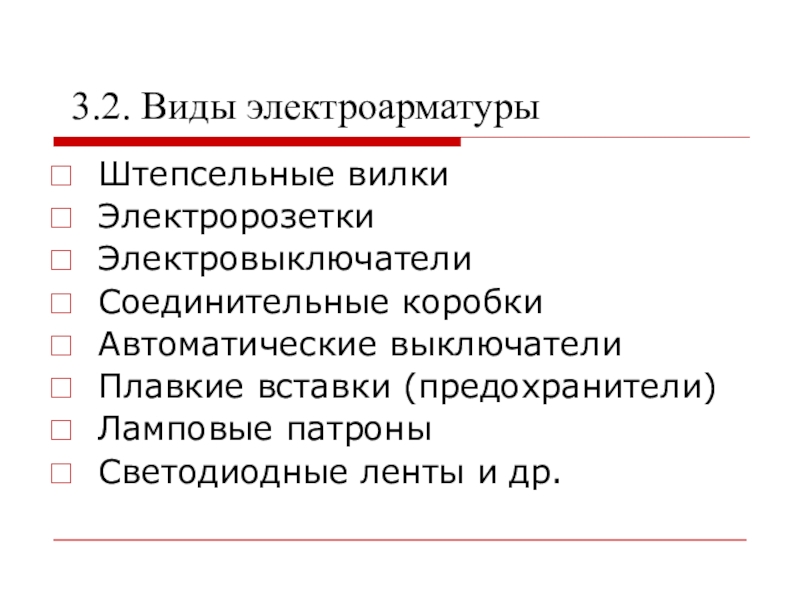

Слайд 6 3.2. Виды электроарматуры
Штепсельные вилки
Электророзетки
Электровыключатели
Соединительные коробки
Автоматические выключатели
Плавкие вставки (предохранители)
Ламповые патроны
Светодиодные ленты
и др.

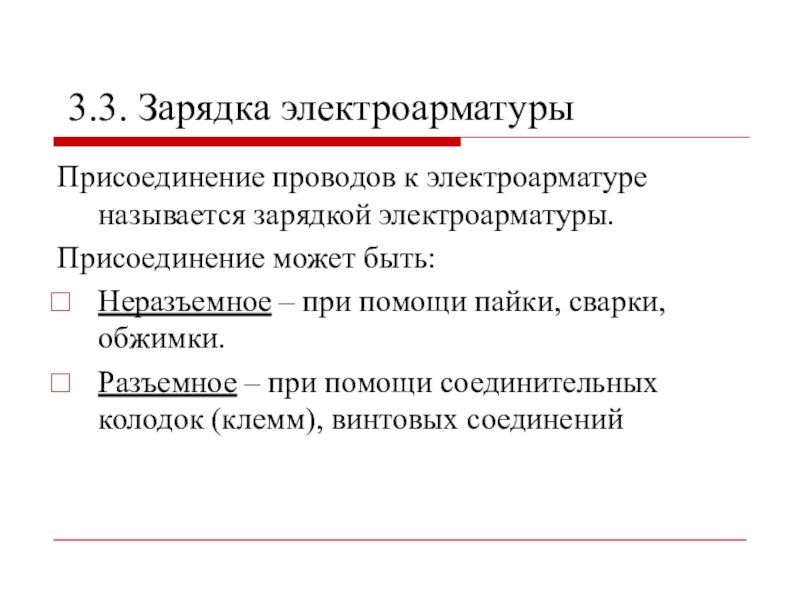

Слайд 9 3.3. Зарядка электроарматуры
Присоединение проводов к электроарматуре называется зарядкой электроарматуры.
Присоединение может
быть:
Неразъемное – при помощи пайки, сварки, обжимки.
Разъемное – при помощи соединительных колодок (клемм), винтовых соединений
Неразъемное – при помощи пайки, сварки, обжимки.
Разъемное – при помощи соединительных колодок (клемм), винтовых соединений

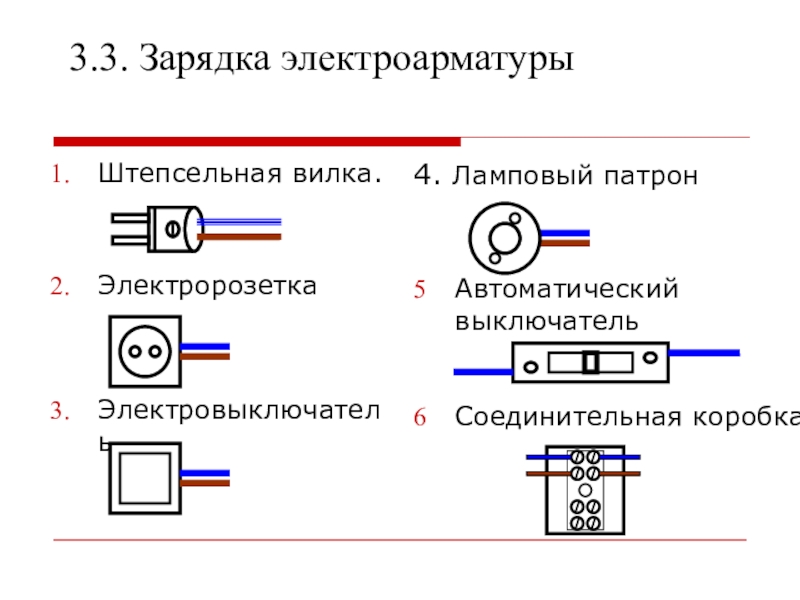

Слайд 10 3.3. Зарядка электроарматуры
Штепсельная вилка.
Электророзетка
Электровыключатель
4. Ламповый патрон
Автоматический выключатель
Соединительная коробка
Слайд 11 4. Электрические схемы
Зарядка штепсельной вилки
Зарядка электророзетки
Зарядка электровыключателя
4. Зарядка лампового
патрона
5. Зарядка автоматического выключателя
6. Зарядка соединительной коробки
5. Зарядка автоматического выключателя
6. Зарядка соединительной коробки
