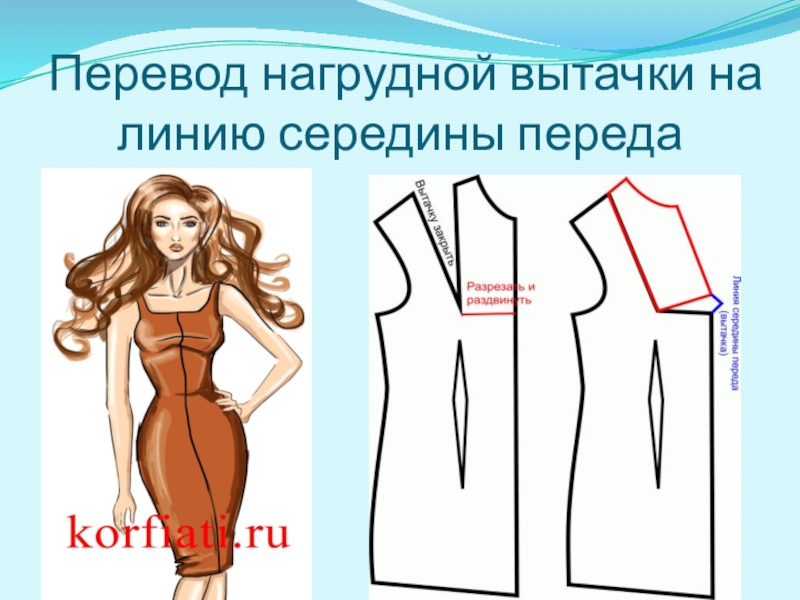

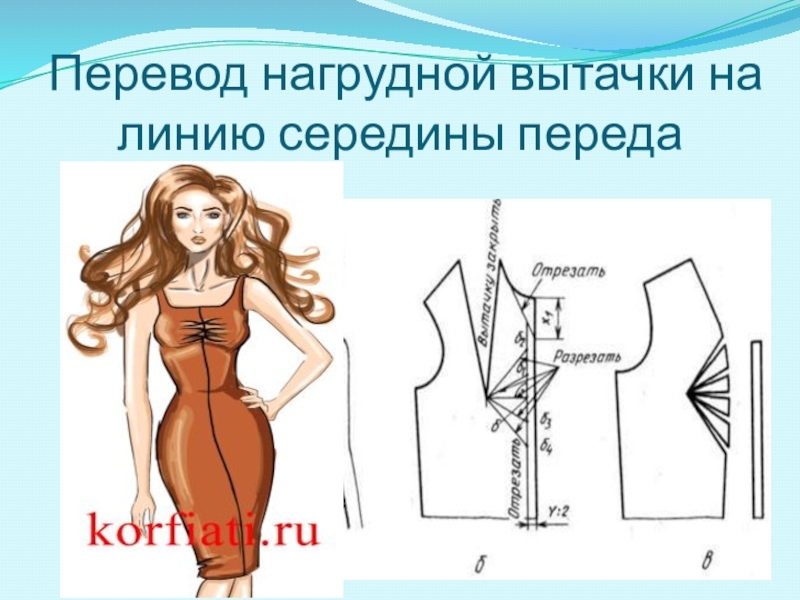

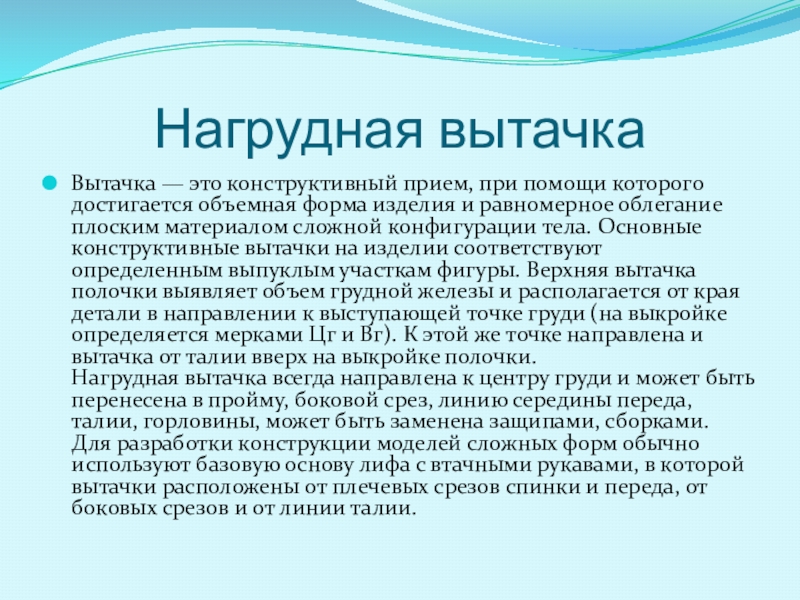

форма изделия и равномерное облегание плоским материалом сложной конфигурации тела. Основные конструктивные вытачки на изделии соответствуют определенным выпуклым участкам фигуры. Верхняя вытачка полочки выявляет объем грудной железы и располагается от края детали в направлении к выступающей точке груди (на выкройке определяется мерками Цг и Вг). К этой же точке направлена и вытачка от талии вверх на выкройке полочки. Нагрудная вытачка всегда направлена к центру груди и может быть перенесена в пройму, боковой срез, линию середины переда, талии, горловины, может быть заменена защипами, сборками. Для разработки конструкции моделей сложных форм обычно используют базовую основу лифа с втачными рукавами, в которой вытачки расположены от плечевых срезов спинки и переда, от боковых срезов и от линии талии.

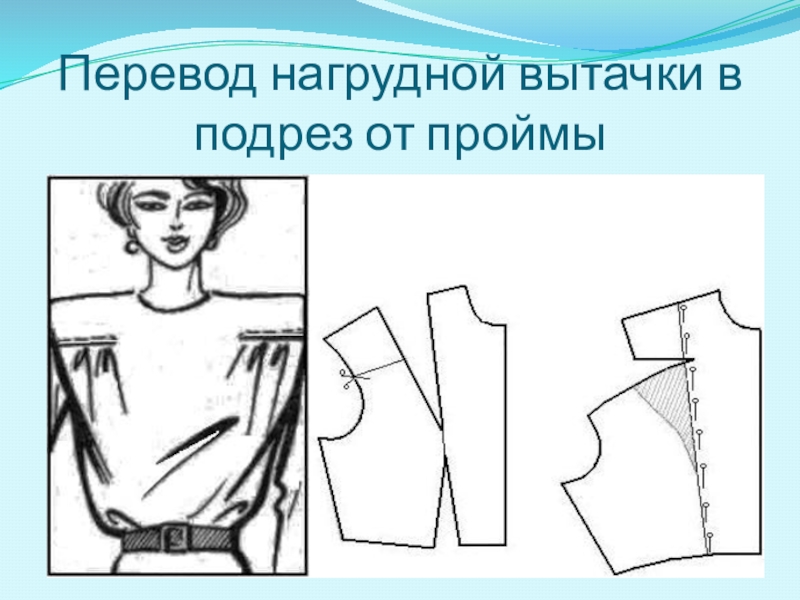

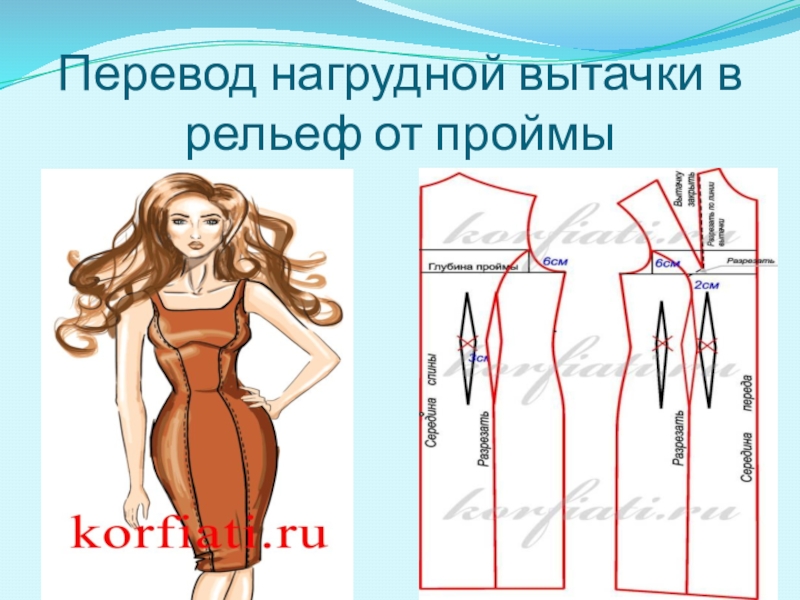

конструкции с расположением нагрудной вытачки от вершины горловины (от точки А4) на практике почти не применяют, а переводят вытачку в любой срез полочки (переда) в соответствии с эскизом модели. Существуют макетный и графический способы перевода нагрудной вытачки.

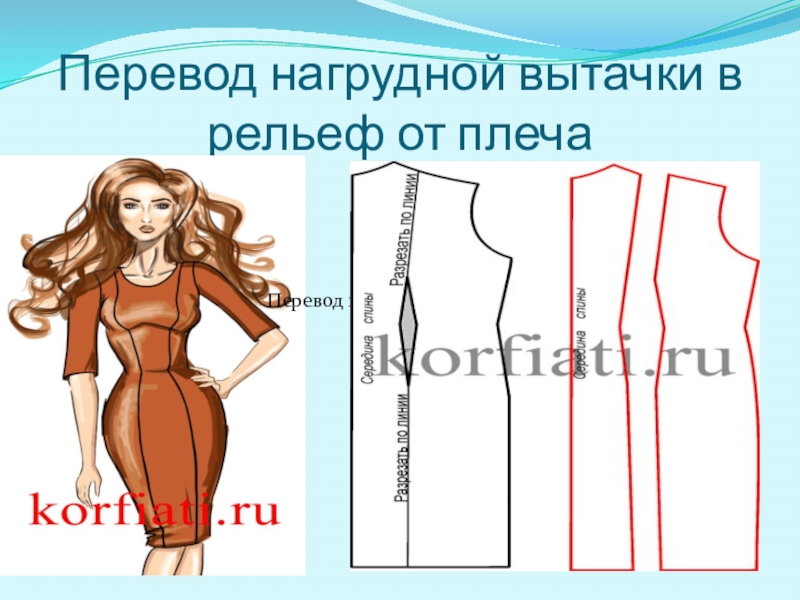

Рис 1Способы перевода нагрудной вытачки
Макетный способ (иногда его называют методом шаблона) наиболее простой и выполняется следующим образом.

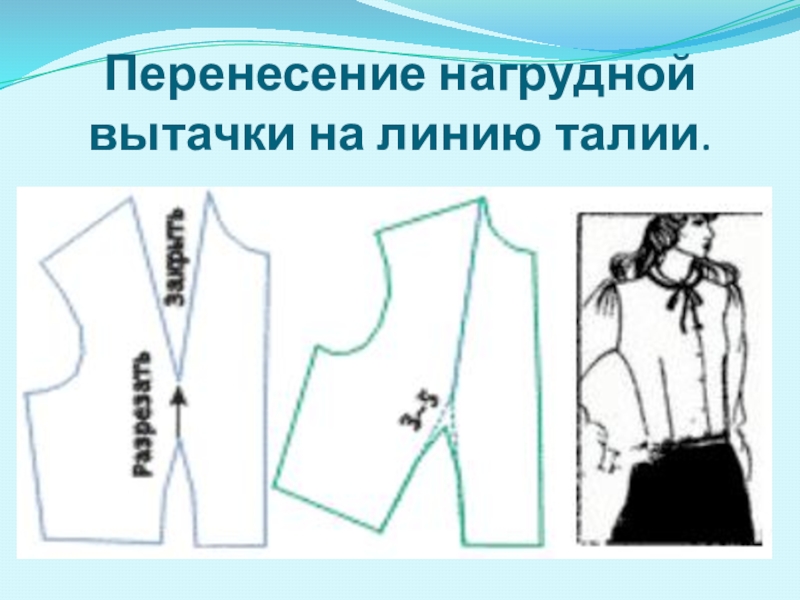

На чертеже основы полочки (переда) намечают новое место расположения нагрудной вытачки (на горловине, пройме, боковом срезе, линии талии) - рис. 1 a - зеленые пунктиры. Эту точку соединяют прямой линией с центром нагрудной вытачки и получают новое ее направление. По новой линии чертеж разрезают до центра груди и раскрывают раствор новой нагрудной вытачки, а боковые стороны исходной вытачки совмещают (рис. 1, б, в).
На чистый лист бумаги накладывают деталь с новым направлением вытачки и обводят его контуры. Центр нагрудной вытачки (Г1) относительно точки Г1 смещается.
Он может располагаться следующим образом:

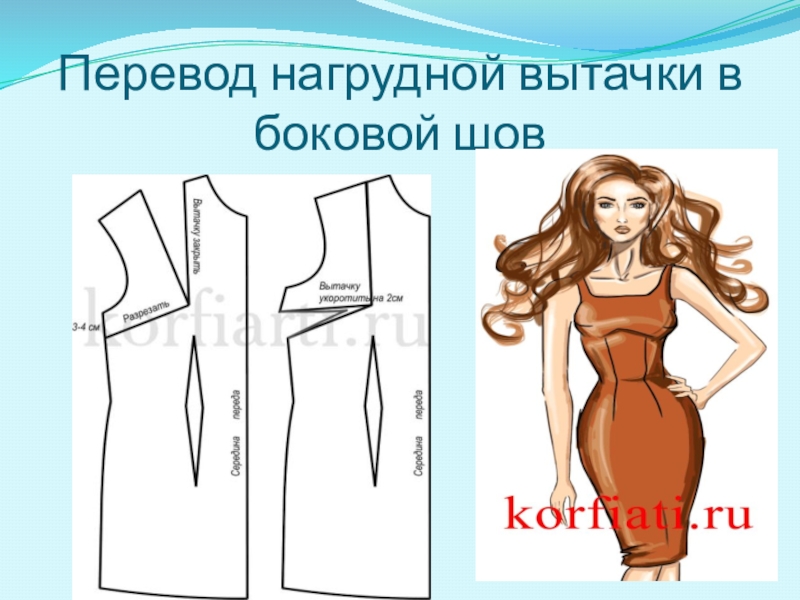

если вытачка переводится в нижнюю часть детали (боковой срез, пройму, на линию талии), то центр ее (точка Г '1) располагается на 3-4 см левее точки Г1;
если вытачка переводится в верхнюю часть детали (горловину, пройму, - плечевой срез), то центр перемещается на 2-2,5 см левее и выше точки Г1.
Стороны вытачки оформляют следующим образом: на биссектрисе угла (вытачке) откладывают величину Г1Г ' 1, определяющую центр нагрудной вытачки; затем ее стороны соединяют с точкой Г '1.
На рисунке 1 б, в показаны варианты перевода нагрудной вытачки.
Положение центра нагрудной вытачки в варианте б: Г1Г ' 1 -2,5; в варианте в: Г1Г ' 1 = 3,5.
