Презентация, доклад по теме Асинхронные двигатели

Выполнил: Попов К. .

выполнен с короткозамкнутой обмоткой в виде беличьей клетки.

конструкции напоминающий беличье колесо. откозамкнутый ротор состоит из стержней накоротко замкнутых с Корторцов кольцами. Трехфазный переменный ток, проходя по обмоткам статора, создает вращающееся магнитное поле. Таким образом, также как было описано ранее, в стержнях ротора будет индуцироваться ток, в результате чего ротор начнет вращаться. Это происходит из-за того что величина изменения
магнитного поля отличается
в разных парах стержней,
из-за их разного расположения
относительно поля.
Изменение тока в стержнях будет
изменяться со временем. Вы также можете заметить, что стержни
ротора наклонены относительно оси вращения.
Это делается для того чтобы уменьшить высшие гармоники
ЭДС и избавиться от пульсации момента. Если стержни были бы направлены вдоль оси вращения, то в них возникало бы пульсирующее магнитное поле из-за того, что магнитное сопротивление обмотки значительно выше магнитного сопротивления зубцов статора.

включении ее в сеть трехфазного тока создавать вращающееся магнитное поле.
Вращающееся магнитное поле - это основная концепция электрических двигателей  и генераторов.
Частота вращения этого поля, или синхронная частота вращения прямо пропорциональна частоте переменного тока f1 и обратно пропорциональна числу пар полюсов р трехфазной обмотки.



где n1 – частота вращения магнитного поля статора, об/мин,
f1 – частота переменного тока, Гц,
p – число пар полюсов

статора, в механическую (вращение вала ротора). Но входная и выходная мощность не равны друг другу так как во время преобразования происходят потери энергии: на трение, нагрев, вихревые токи и потери на гистерезисе. Это энергия рассеивается как тепло. Поэтому асинхронный электродвигатель имеет вентилятор для охлаждения.

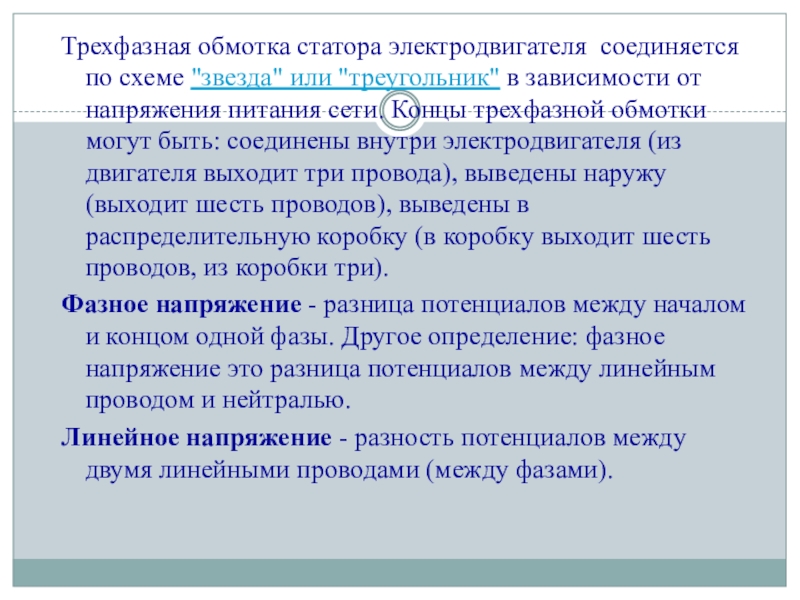

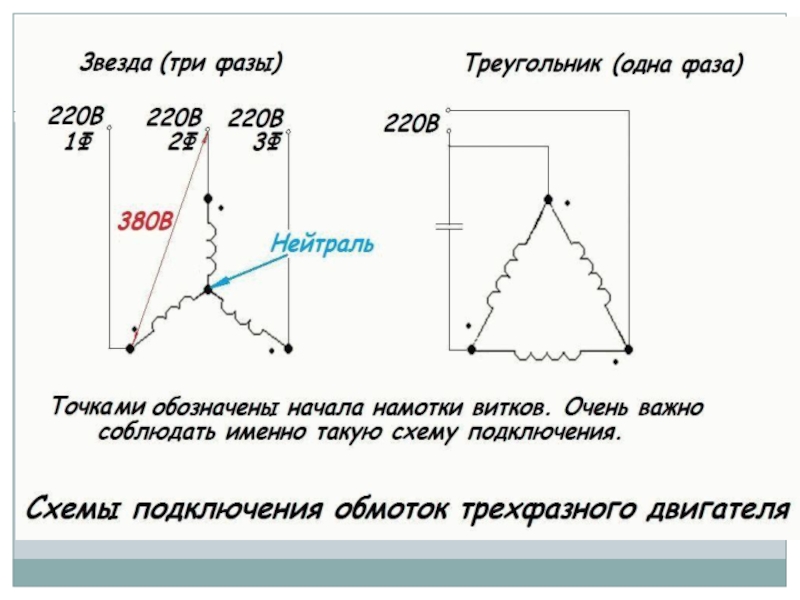

питания сети. Концы трехфазной обмотки могут быть: соединены внутри электродвигателя (из двигателя выходит три провода), выведены наружу (выходит шесть проводов), выведены в распределительную коробку (в коробку выходит шесть проводов, из коробки три).
Фазное напряжение - разница потенциалов между началом и концом одной фазы. Другое определение: фазное напряжение это разница потенциалов между линейным проводом и нейтралью.
Линейное напряжение - разность потенциалов между двумя линейными проводами (между фазами).

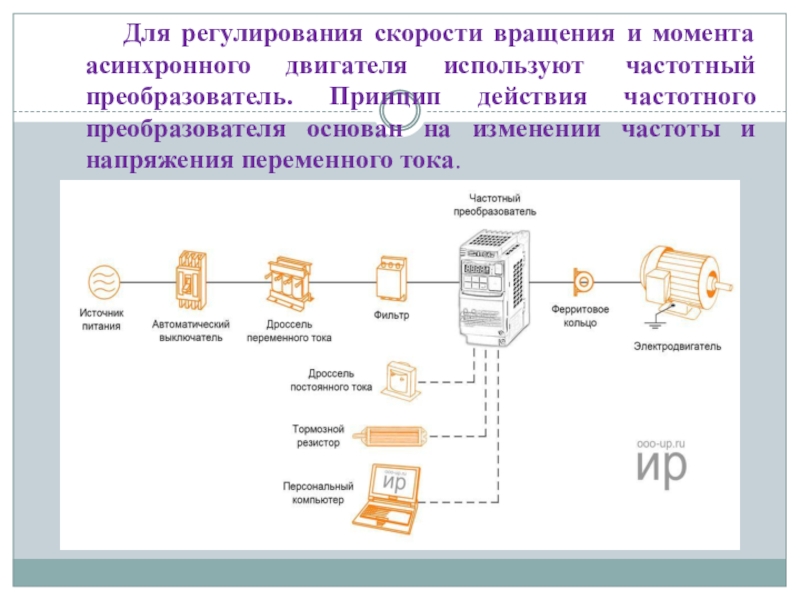

используют  частотный преобразователь. Принцип действия частотного преобразователя основан на изменении частоты и напряжения переменного тока.

к экономичности устройств, оснащённых таким двигателем. 3.Универсальность применения в аппаратах, где не требуется точное поддержание частоты вращения или существует схема управления с обратной связью, обеспечивающая вращение с заданной частотой. Высокая надёжность в работе. 4.Асинхронный двигатель может работать при однофазном подключении.

Преимущества асинхронных двигателей

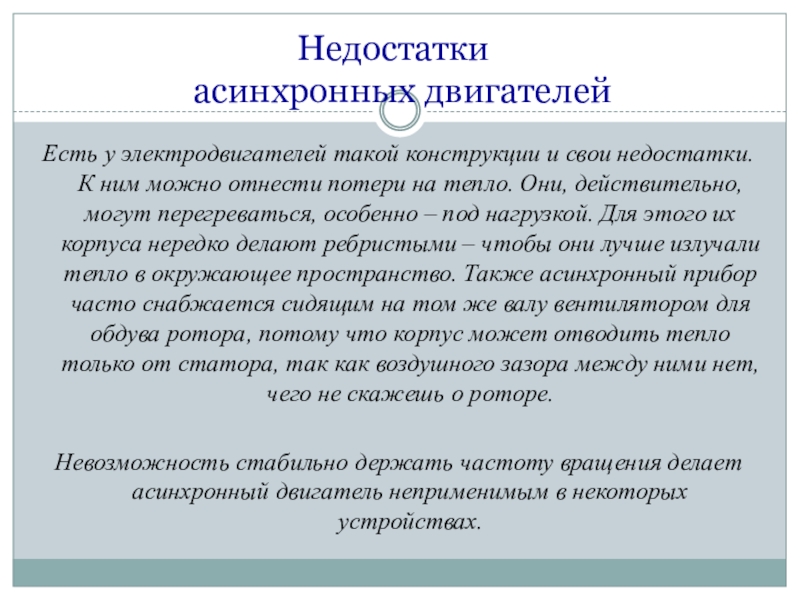

отнести потери на тепло. Они, действительно, могут перегреваться, особенно – под нагрузкой. Для этого их корпуса нередко делают ребристыми – чтобы они лучше излучали тепло в окружающее пространство. Также асинхронный прибор часто снабжается сидящим на том же валу вентилятором для обдува ротора, потому что корпус может отводить тепло только от статора, так как воздушного зазора между ними нет, чего не скажешь о роторе.

Невозможность стабильно держать частоту вращения делает асинхронный двигатель неприменимым в некоторых устройствах.

Недостатки асинхронных двигателей
