Презентация, доклад по технологии Виды сверл. Элементы спирального сверла
Содержание
- 1. Презентация по технологии Виды сверл. Элементы спирального сверла
- 2. Сверление отверстий
- 3. Сверление круглых отверстий в заготовках из древесины выполняется с помощью свёрл

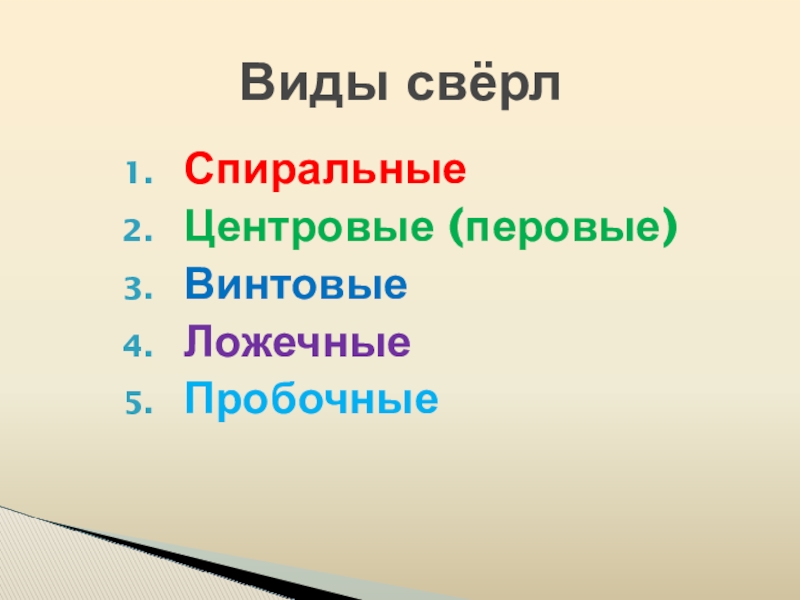

- 4. Виды свёрлСпиральныеЦентровые (перовые)ВинтовыеЛожечныеПробочные
- 5. Спиральные свёрлаЭти свёрла наиболее распространены. Их применяют для сверления различных материалов: древесины, металлов, пластмасс.
- 6. Спиральные свёрла с направляющим центром предназначены для точного и качественного сверления поперёк волокон древесины.
- 7. Центровые (перовые) свёрла применяются для сверления неглубоких отверстийбольшого диаметра, у этих свёрл одна режущая кромка
- 8. Винтовые свёрла представляют собой винтообразную пластину,используют для высверливанияглубоких отверстий
- 9. Ложечным сверлом сверлят отверстия вдоль волокон
- 10. Пробочные (бесцентровые) сверла как следует из их

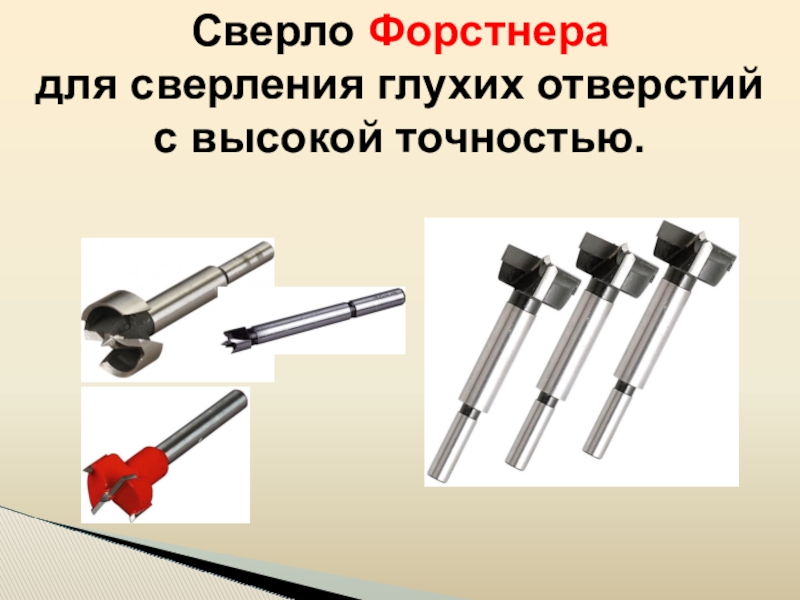

- 11. Сверло Форстнера для сверления глухих отверстий с высокой точностью.
- 12. Элементы спирального сверла

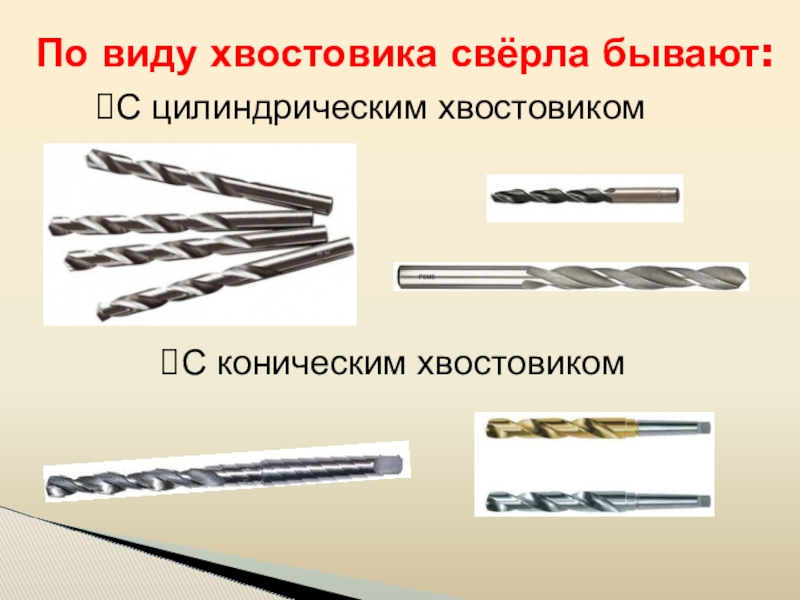

- 13. По виду хвостовика свёрла бывают:С цилиндрическим хвостовикомС коническим хвостовиком

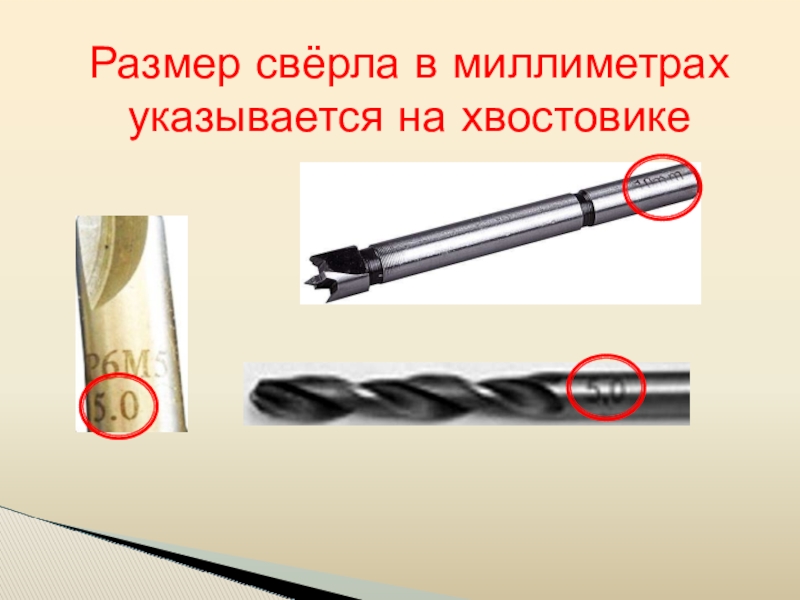

- 14. Размер свёрла в миллиметрах указывается на хвостовике
- 15. Вопросы для закрепления:С помощью какой операции получают
- 16. Слайд 16

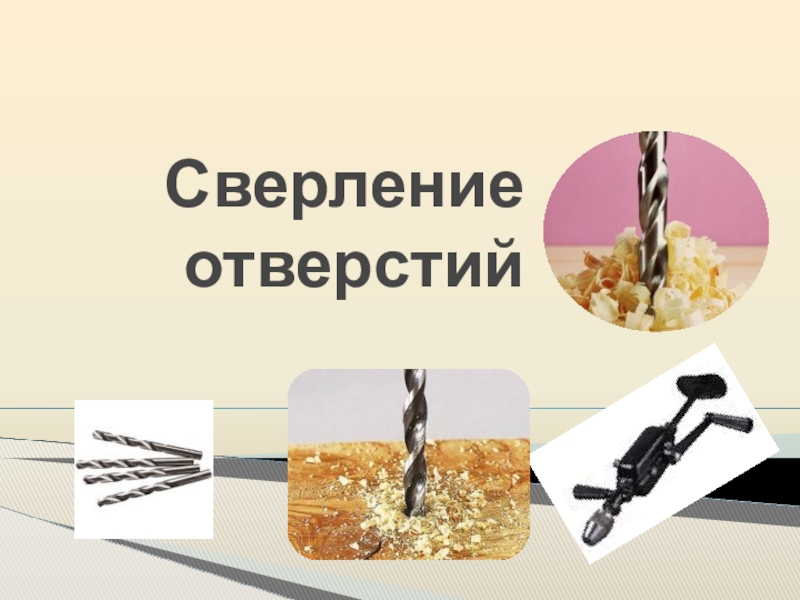

Сверление отверстий
Слайд 5Спиральные свёрла
Эти свёрла наиболее распространены.
Их применяют для сверления различных материалов:
древесины, металлов, пластмасс.

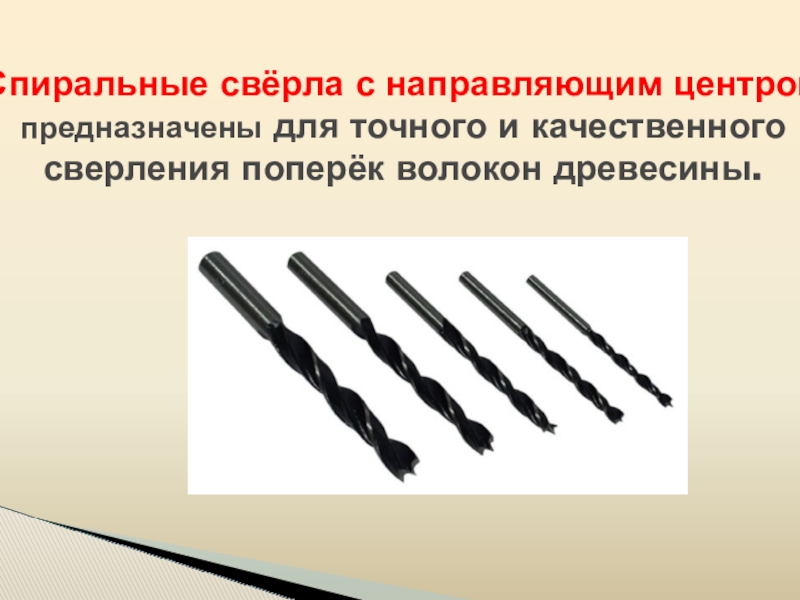

Слайд 6Спиральные свёрла с направляющим центром предназначены для точного и качественного сверления
поперёк волокон древесины.

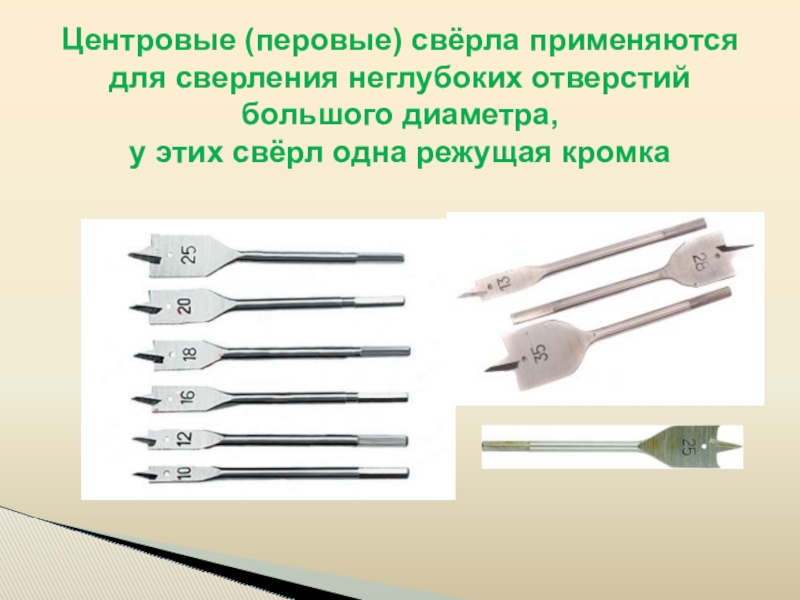

Слайд 7Центровые (перовые) свёрла применяются
для сверления неглубоких отверстий
большого диаметра,
у этих
свёрл одна режущая кромка
Слайд 8Винтовые свёрла представляют
собой винтообразную пластину,
используют для высверливания
глубоких отверстий

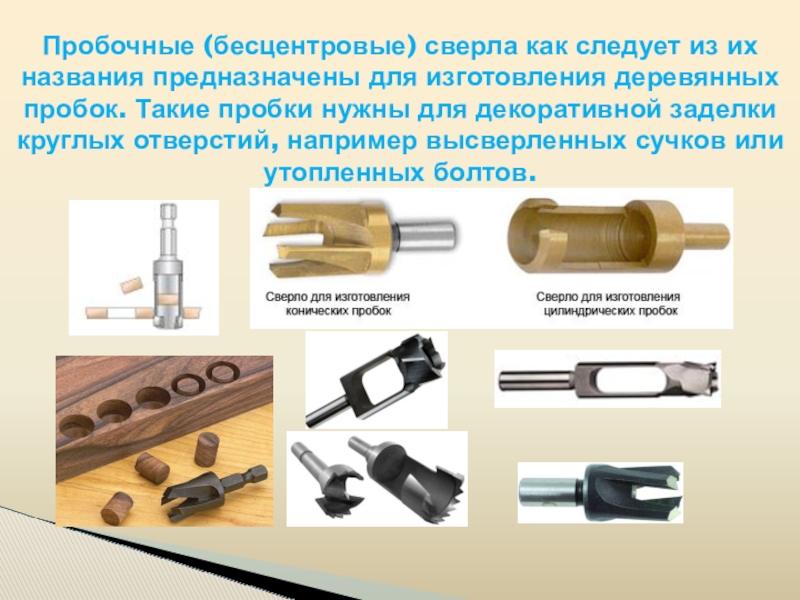

Слайд 10Пробочные (бесцентровые) сверла как следует из их названия предназначены для изготовления
деревянных пробок. Такие пробки нужны для декоративной заделки круглых отверстий, например высверленных сучков или утопленных болтов.

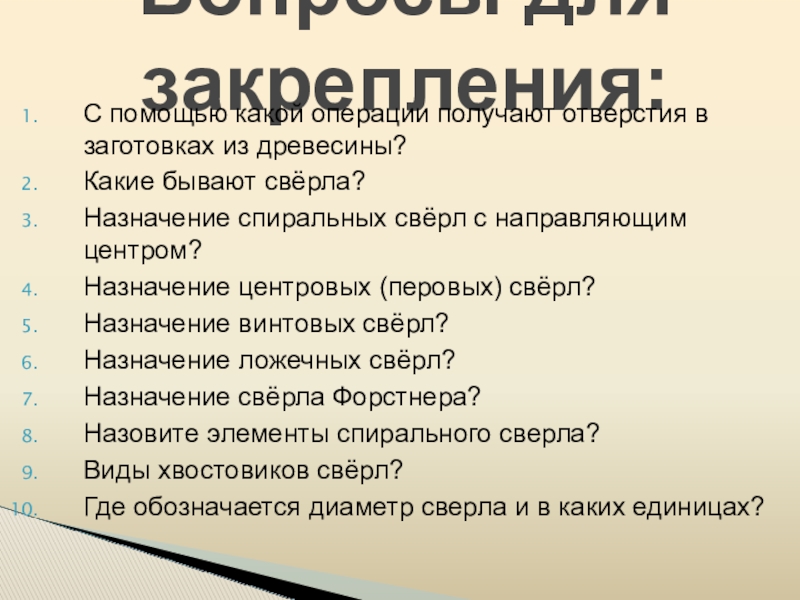

Слайд 15Вопросы для закрепления:
С помощью какой операции получают отверстия в заготовках из
древесины?
Какие бывают свёрла?
Назначение спиральных свёрл с направляющим центром?
Назначение центровых (перовых) свёрл?
Назначение винтовых свёрл?
Назначение ложечных свёрл?
Назначение свёрла Форстнера?
Назовите элементы спирального сверла?
Виды хвостовиков свёрл?
Где обозначается диаметр сверла и в каких единицах?
Какие бывают свёрла?
Назначение спиральных свёрл с направляющим центром?
Назначение центровых (перовых) свёрл?
Назначение винтовых свёрл?
Назначение ложечных свёрл?
Назначение свёрла Форстнера?
Назовите элементы спирального сверла?
Виды хвостовиков свёрл?
Где обозначается диаметр сверла и в каких единицах?
