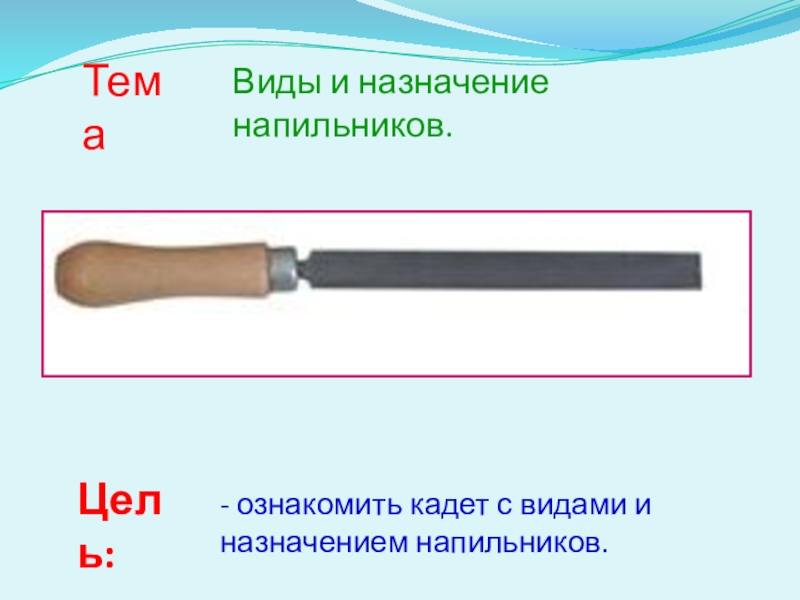

Презентация, доклад по технологии Виды и назначение напильников (6 класс)

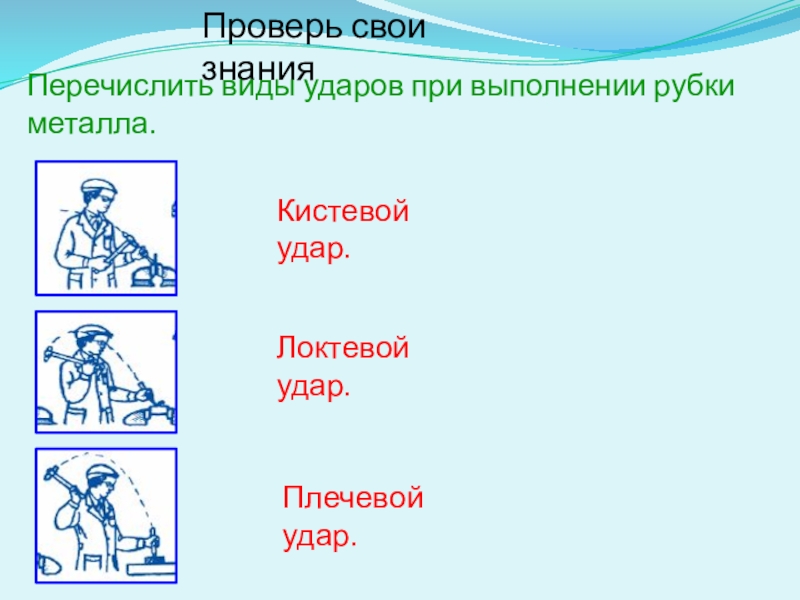

удар.

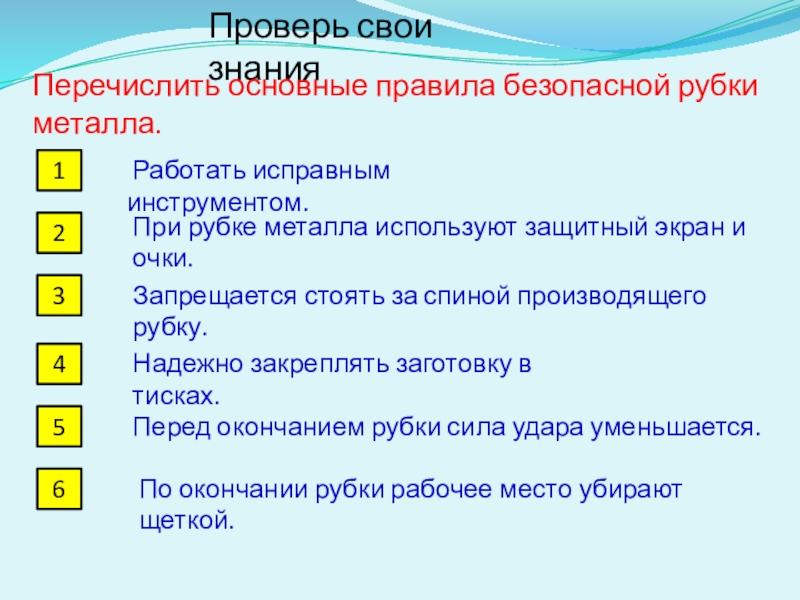

При рубке металла используют защитный экран и очки.

Запрещается стоять за спиной производящего рубку.

Надежно закреплять заготовку в тисках.

Перед окончанием рубки сила удара уменьшается.

По окончании рубки рабочее место убирают щеткой.

1

2

3

4

5

6

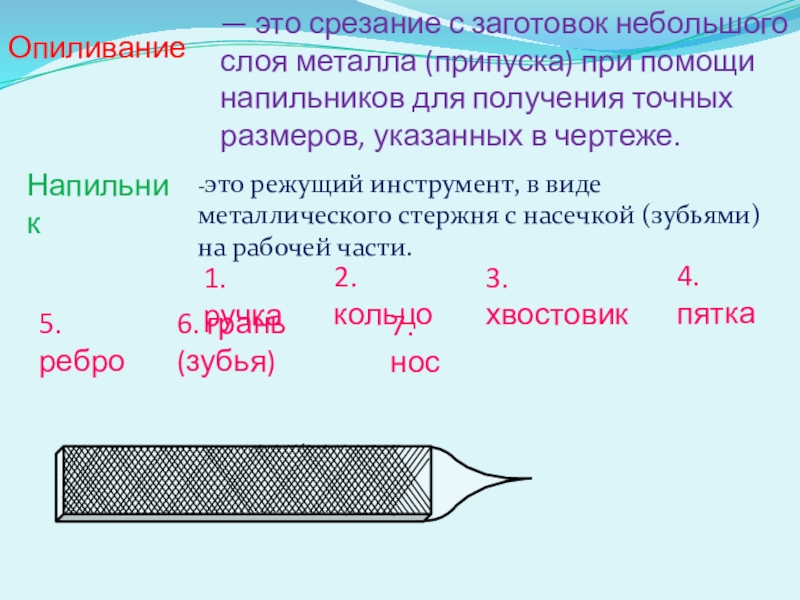

помощи напильников для получения точных размеров, указанных в чертеже.

7. нос

6. грань (зубья)

5. ребро

4.пятка

2. кольцо

3. хвостовик

1. ручка

Напильник

-это режущий инструмент, в виде металлического стержня с насечкой (зубьями) на рабочей части.

Он состоит:

8. рабочая часть

8

3

2

1

4

5

6

7

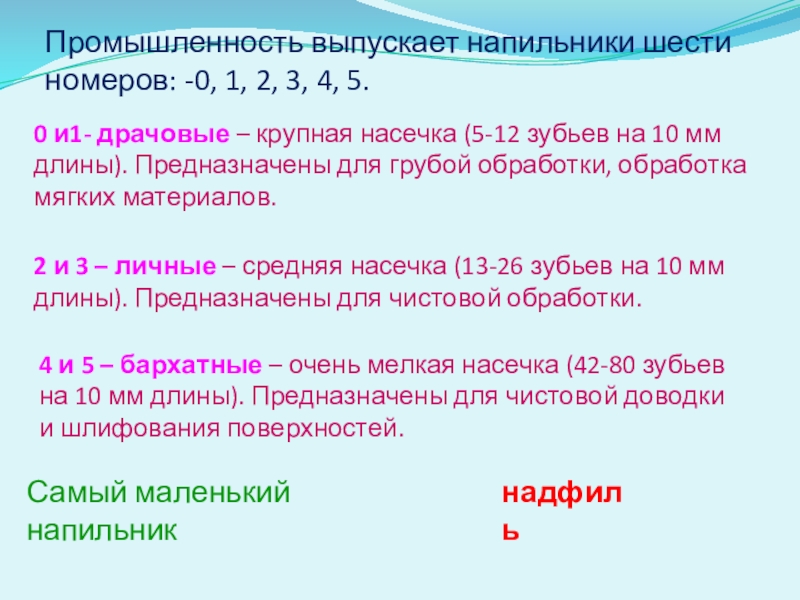

и1- драчовые – крупная насечка (5-12 зубьев на 10 мм длины). Предназначены для грубой обработки, обработка мягких материалов.

2 и 3 – личные – средняя насечка (13-26 зубьев на 10 мм длины). Предназначены для чистовой обработки.

4 и 5 – бархатные – очень мелкая насечка (42-80 зубьев на 10 мм длины). Предназначены для чистовой доводки и шлифования поверхностей.

Самый маленький напильник

надфиль

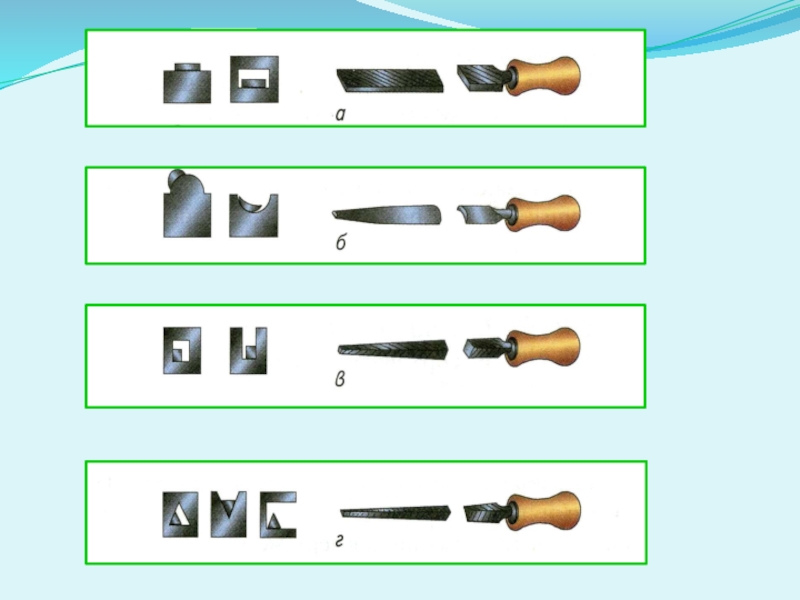

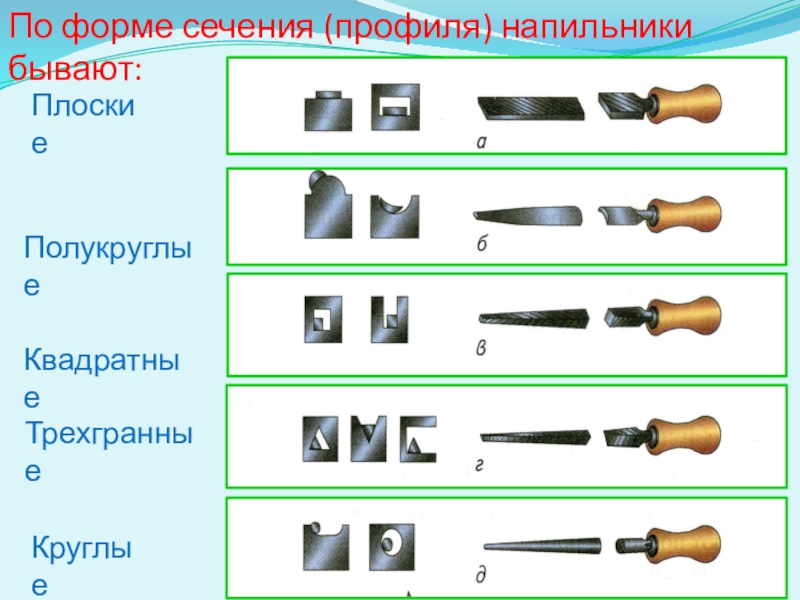

виды напильников (профили).

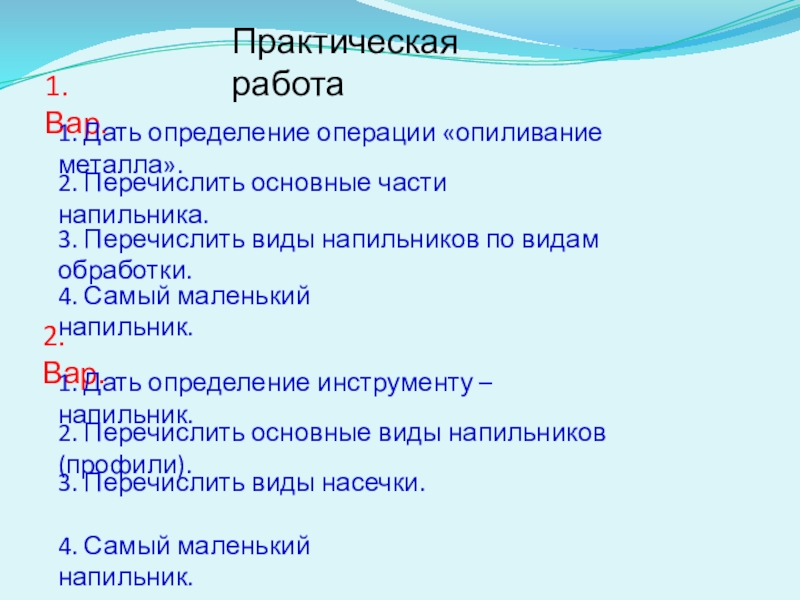

3. Перечислить виды напильников по видам обработки.

2. Перечислить основные части напильника.

3. Перечислить виды насечки.

1. Дать определение инструменту – напильник.

4. Самый маленький напильник.

4. Самый маленький напильник.
