Презентация, доклад по технологии Верстак и его устройство (5 класс)

Содержание

Верстак, его устройство. Ручные инструменты.

Слайд 1РАБОЧЕЕ МЕСТО

РАБОЧЕЕ МЕСТО

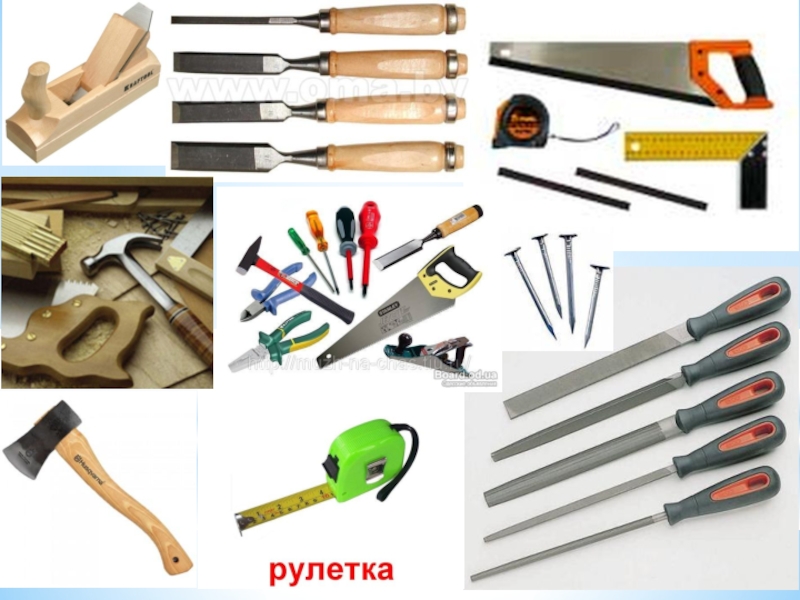

Слайд 9Верстак, его устройство. Ручные инструменты.

Верстак,  его устройство. Ручные инструменты.

Слайд 10Из каких основных частей состоит столярный верстак?
Подверстачье
Крышка
Отверстия под клинья
Лоток
Передний зажим
Задний зажим
Паз

для выдвижного пальца

1

2

3

4

5

6

7

Из каких основных частей состоит столярный верстак?ПодверстачьеКрышкаОтверстия под клиньяЛотокПередний зажимЗадний зажимПаз для выдвижного пальца1234567

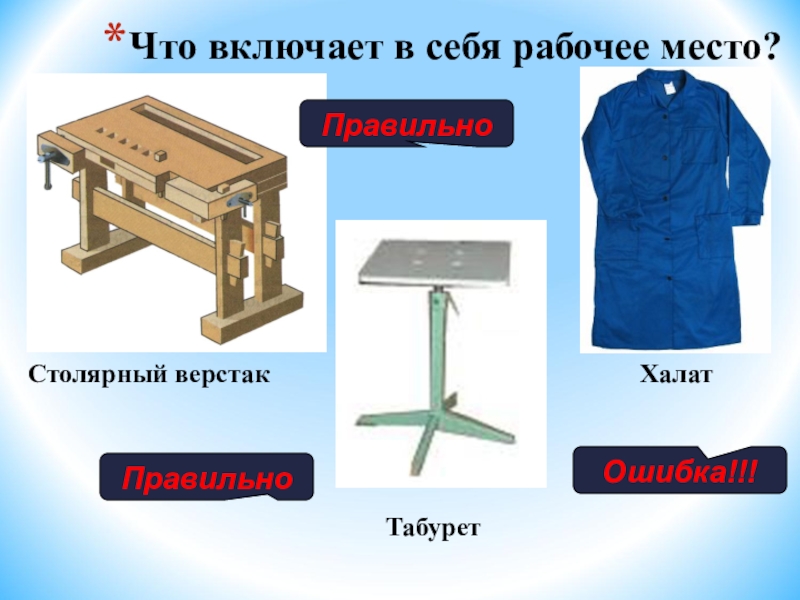

Слайд 11Что включает в себя рабочее место?
Столярный верстак
Табурет
Халат
Правильно
Правильно
Ошибка!!!

Что включает в себя рабочее место?Столярный верстакТабуретХалатПравильноПравильноОшибка!!!

Слайд 12Стеллаж для хранения инструмента и заготовок
Что включает в себя рабочее место?
Аптечка
Правильно
Ошибка!!!

Стеллаж для хранения инструмента и заготовокЧто включает в себя рабочее место?АптечкаПравильноОшибка!!!

Слайд 13
Стеллаж для инструмента
Что включает в себя рабочее место?
Совок
Правильно
Ошибка!!!

Стеллаж для инструментаЧто включает в себя рабочее место?СовокПравильноОшибка!!!

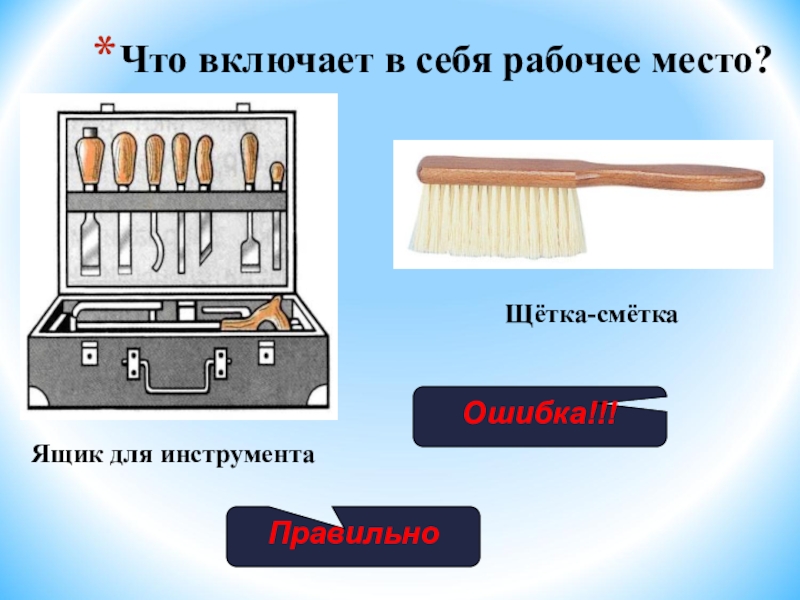

Слайд 14Ящик для инструмента
Что включает в себя рабочее место?
Щётка-смётка
Правильно
Ошибка!!!

Ящик для инструментаЧто включает в себя рабочее место?Щётка-смёткаПравильноОшибка!!!

Слайд 15Определи соответствие крышки верстака по росту ученика?
Правильно
Неправильно
Неправильно
1
2
3

Определи соответствие крышки верстака по росту ученика?ПравильноНеправильноНеправильно123

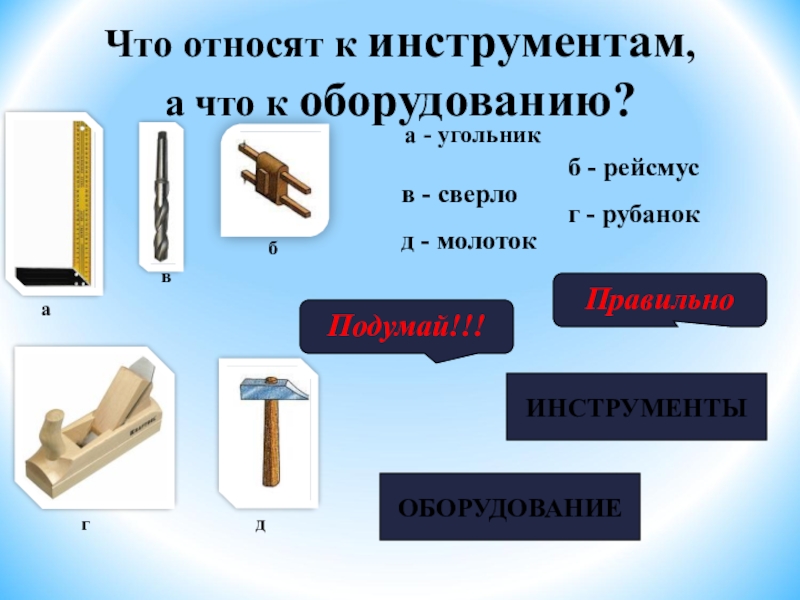

Слайд 17Что относят к инструментам, а что к оборудованию?
а - угольник
а
б
в
г
д
г -

рубанок

б - рейсмус

в - сверло

д - молоток

ИНСТРУМЕНТЫ

ОБОРУДОВАНИЕ

Правильно

Подумай!!!

Что относят к инструментам,  а что к оборудованию?а - угольникабвгдг - рубанокб - рейсмусв - сверлод

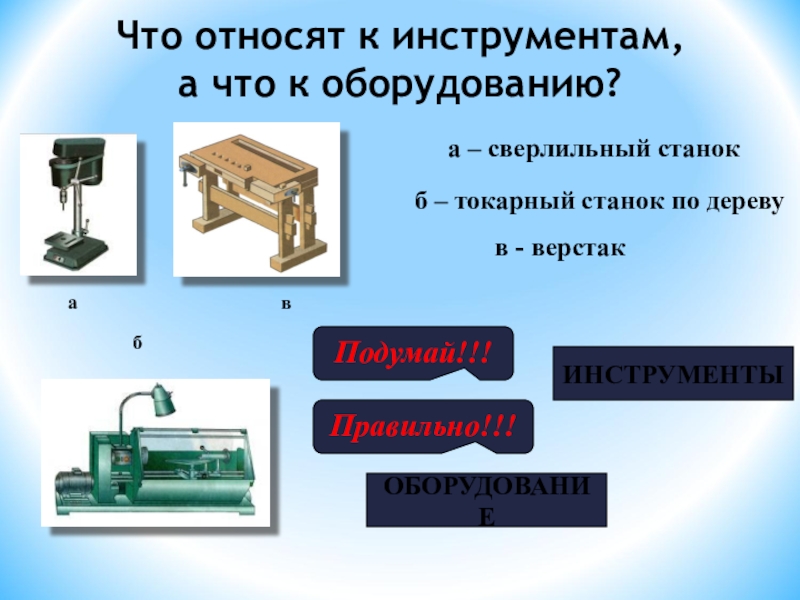

Слайд 18в
б
Что относят к инструментам, а что к оборудованию?
а
в - верстак
а –

сверлильный станок

б – токарный станок по дереву

ИНСТРУМЕНТЫ

ОБОРУДОВАНИЕ

Подумай!!!

Правильно!!!

вбЧто относят к инструментам,  а что к оборудованию?ав - верстака – сверлильный станокб – токарный станок

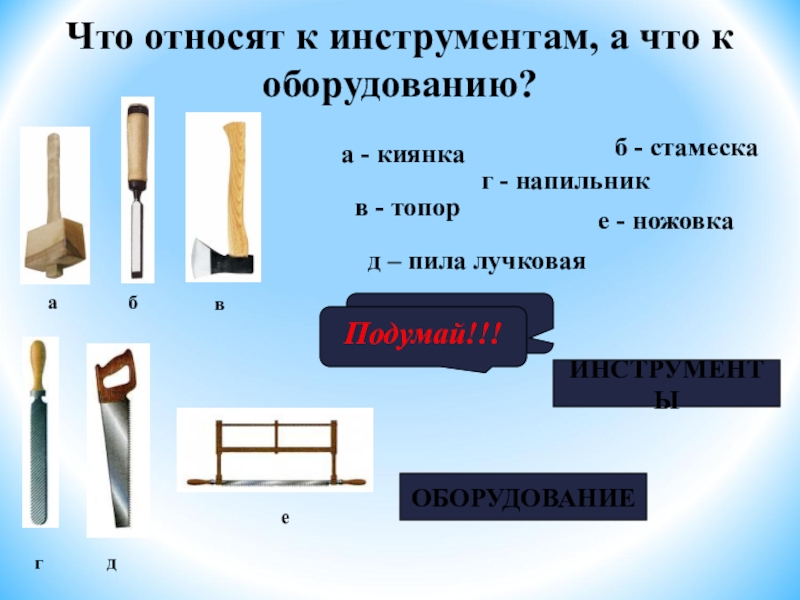

Слайд 19Что относят к инструментам, а что к оборудованию?
е - ножовка
а
б
в
г
е
д
а -

киянка

б - стамеска

в - топор

г - напильник

д – пила лучковая

ИНСТРУМЕНТЫ

ОБОРУДОВАНИЕ

Правильно

Подумай!!!

Что относят к инструментам, а что к оборудованию?е - ножовкаабвгеда - киянкаб - стамескав - топорг -

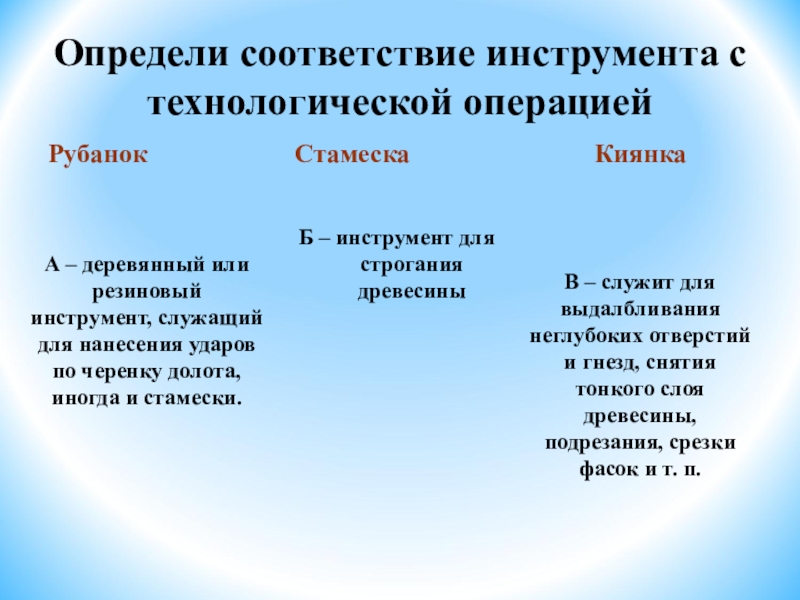

Слайд 20Определи соответствие инструмента с технологической операцией
Рубанок
Б – инструмент для строгания древесины
Стамеска
В

– служит для выдалбливания неглубоких отверстий и гнезд, снятия тонкого слоя древесины, подрезания, срезки фасок и т. п.

Киянка

А – деревянный или резиновый инструмент, служащий для нанесения ударов по черенку долота, иногда и стамески.

Определи соответствие инструмента с технологической операциейРубанокБ – инструмент для строгания древесиныСтамескаВ – служит для выдалбливания неглубоких отверстий

Слайд 21Определи соответствие инструмента с технологической операцией
Шаблон
В – инструмент для проведения на

заготовке разметочных линий, параллельных выбранной базовой линии

Ножовка

Б – применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов

Рейсмус

А – приспособление, с помощью которого размечают большое количество одинаковых деталей

Определи соответствие инструмента с технологической операциейШаблонВ – инструмент для проведения на заготовке разметочных линий, параллельных выбранной базовой

Слайд 22Проверь свои знания
Как называются основные части столярного верстака?
А – клин, подверстачье,
боковой

зажим, крышка верстака.

Б – подверстачье, крышка, передний зажим, лоток.

В – лоток, отверстия под клинья, верстачная доска, основание.

Подумай!!!

Правильно

Подумай!!!

Проверь свои знанияКак называются основные части столярного верстака?А – клин, подверстачье,боковой зажим, крышка верстака.Б – подверстачье, крышка,

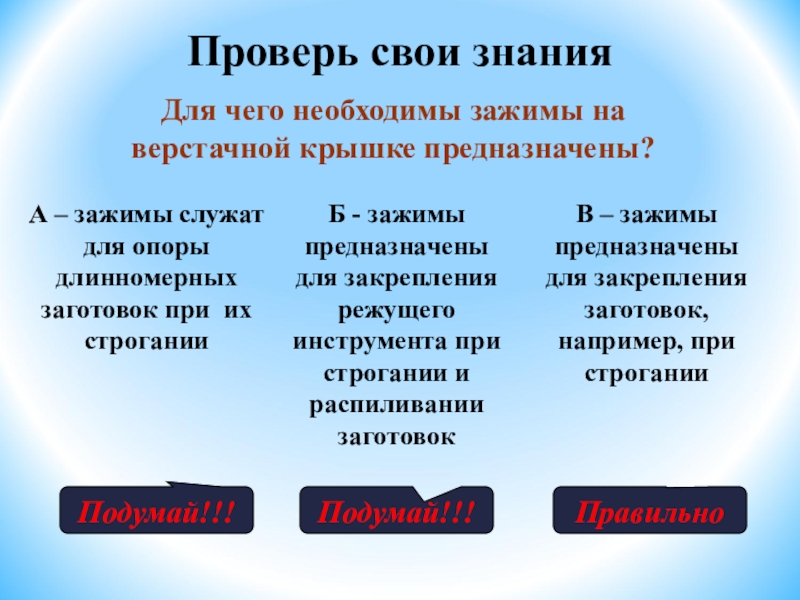

Слайд 23Проверь свои знания
Для чего необходимы зажимы на верстачной крышке предназначены?
А –

зажимы служат для опоры длинномерных заготовок при их строгании

Б - зажимы предназначены для закрепления режущего инструмента при строгании и распиливании заготовок

В – зажимы предназначены для закрепления заготовок, например, при строгании

Подумай!!!

Подумай!!!

Правильно

Проверь свои знанияДля чего необходимы зажимы на верстачной крышке предназначены?А – зажимы служат для опоры длинномерных заготовок

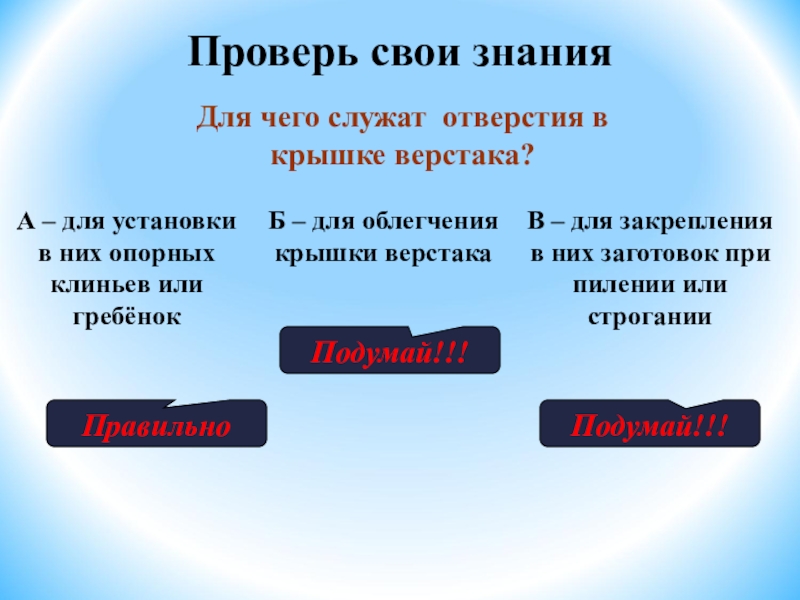

Слайд 24Проверь свои знания
Для чего служат отверстия в крышке верстака?
А – для

установки в них опорных клиньев или гребёнок

Б – для облегчения крышки верстака

В – для закрепления в них заготовок при пилении или строгании

Правильно

Подумай!!!

Подумай!!!

Проверь свои знанияДля чего служат отверстия в крышке верстака?А – для установки в них опорных клиньев или

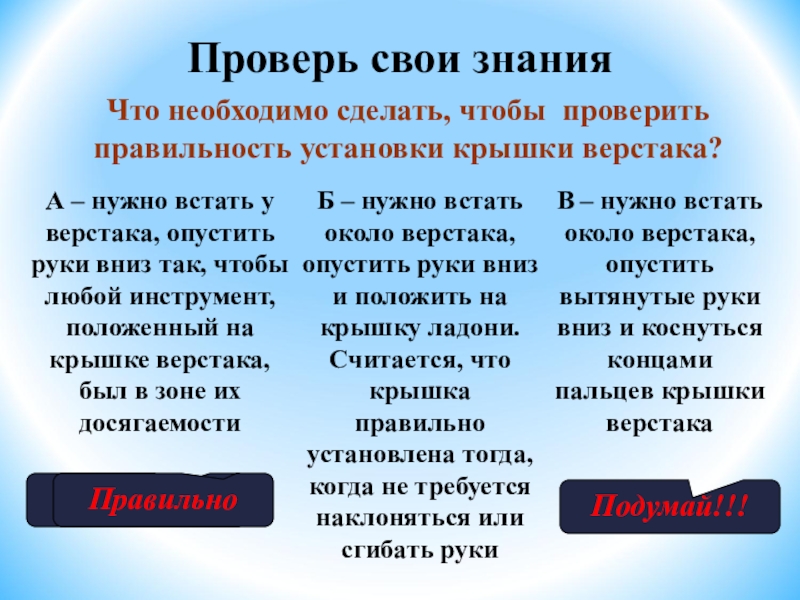

Слайд 25Проверь свои знания
Что необходимо сделать, чтобы проверить правильность установки крышки верстака?
А

– нужно встать у верстака, опустить руки вниз так, чтобы любой инструмент, положенный на крышке верстака, был в зоне их досягаемости

Б – нужно встать около верстака, опустить руки вниз и положить на крышку ладони. Считается, что крышка правильно установлена тогда, когда не требуется наклоняться или сгибать руки

В – нужно встать около верстака, опустить вытянутые руки вниз и коснуться концами пальцев крышки верстака

Подумай!!!

Подумай!!!

Правильно

Проверь свои знанияЧто необходимо сделать, чтобы проверить правильность установки крышки верстака?А – нужно встать у верстака, опустить

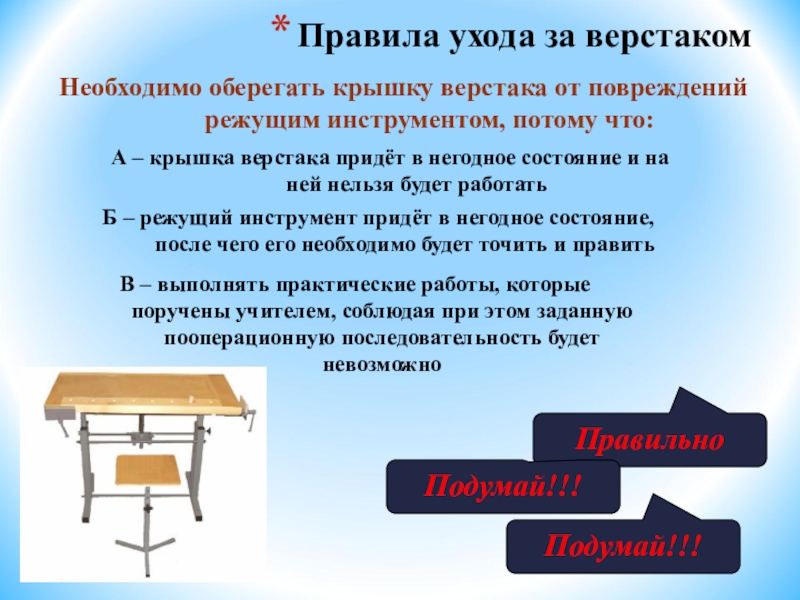

Слайд 26Правила ухода за верстаком
Необходимо оберегать крышку верстака от повреждений режущим инструментом,

потому что:

А – крышка верстака придёт в негодное состояние и на ней нельзя будет работать


Б – режущий инструмент придёт в негодное состояние, после чего его необходимо будет точить и править

В – выполнять практические работы, которые поручены учителем, соблюдая при этом заданную пооперационную последовательность будет невозможно

Правильно

Подумай!!!

Подумай!!!

Правила ухода за верстакомНеобходимо оберегать крышку верстака от повреждений режущим инструментом, потому что:А – крышка верстака придёт

Слайд 27Нельзя сильно закручивать передний и задний зажимы верстака, потому что:
А –

заготовка при этом будет повреждена, появятся вмятины и сколы

В – заготовку будет трудно снять после такой установки в зажим

Б – зажимы могут прийти в негодное состояние, вследствие повреждения механической части

Подумай!!!

Правильно

Подумай!!!

Нельзя сильно закручивать передний и задний зажимы верстака, потому что:А – заготовка при этом будет повреждена, появятся

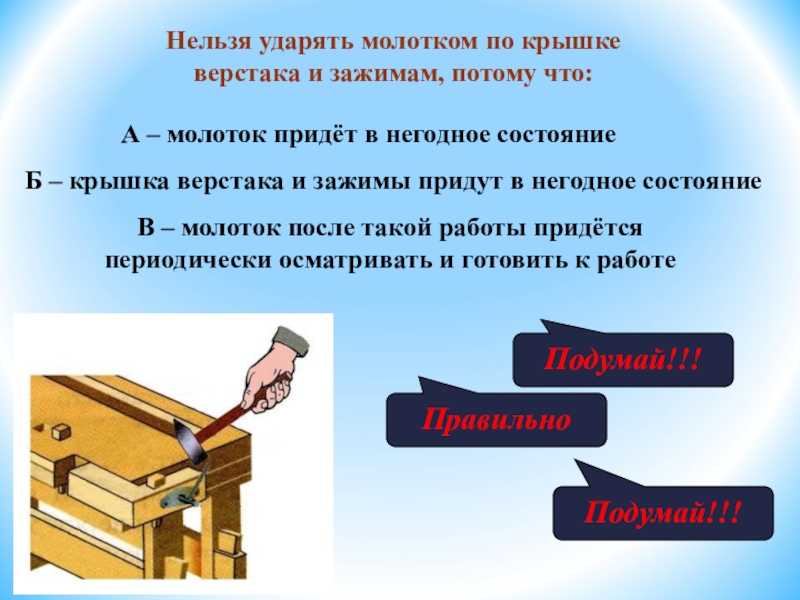

Слайд 28Нельзя ударять молотком по крышке верстака и зажимам, потому что:
А –

молоток придёт в негодное состояние

Б – крышка верстака и зажимы придут в негодное состояние

В – молоток после такой работы придётся периодически осматривать и готовить к работе

Подумай!!!

Правильно

Подумай!!!

Нельзя ударять молотком по крышке верстака и зажимам, потому что:А – молоток придёт в негодное состояние Б

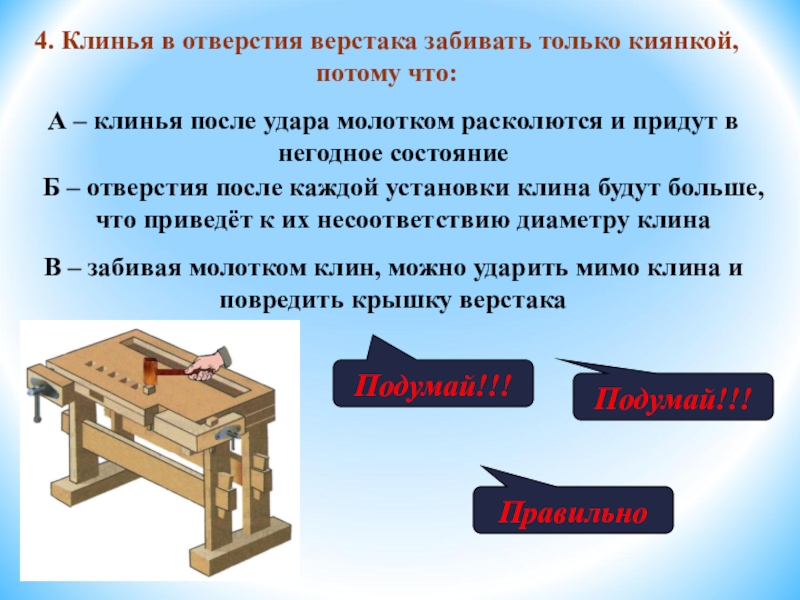

Слайд 29А – клинья после удара молотком расколются и придут в негодное

состояние

4. Клинья в отверстия верстака забивать только киянкой, потому что:

Б – отверстия после каждой установки клина будут больше, что приведёт к их несоответствию диаметру клина

В – забивая молотком клин, можно ударить мимо клина и повредить крышку верстака

Подумай!!!

Подумай!!!

Правильно

А – клинья после удара молотком расколются и придут в негодное состояние4. Клинья в отверстия верстака забивать

Слайд 30А – они загромождают рабочее место, мешают работе, могут упасть на

пол и повредить ноги работающего

5. На рабочем месте не должны находиться лишние предметы и ненужные инструменты, потому что:

Б – вместо необходимого инструмента для выполнения технологической операции, можно взять совсем другой инструмент или предмет

В – работа должна производиться с наименьшими затратами труда, сил и энергии, а также с наименьшим количество движений

Правильно

Подумай!!!

Подумай!!!

А – они загромождают рабочее место, мешают работе, могут упасть на пол и повредить ноги работающего5. На

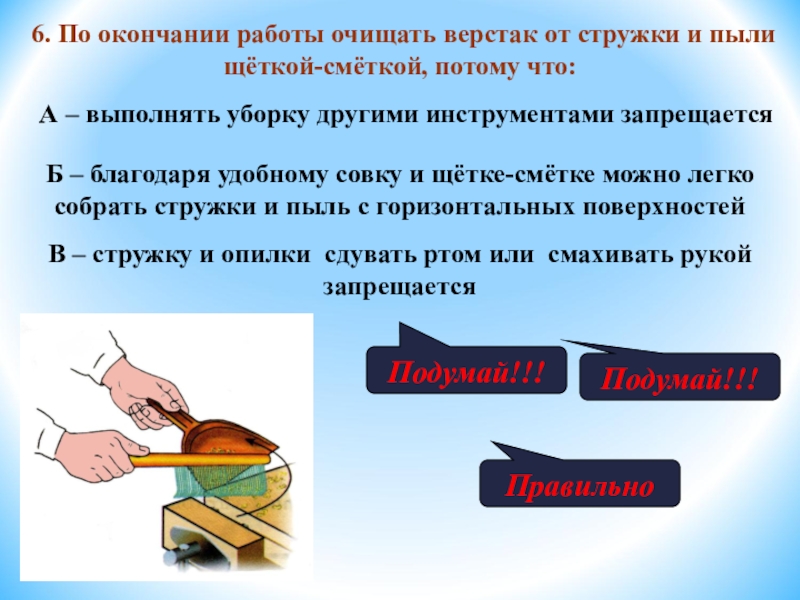

Слайд 31
6. По окончании работы очищать верстак от стружки и пыли щёткой-смёткой,

потому что:

А – выполнять уборку другими инструментами запрещается

Б – благодаря удобному совку и щётке-смётке можно легко собрать стружки и пыль с горизонтальных поверхностей

В – стружку и опилки сдувать ртом или смахивать рукой запрещается

Подумай!!!

Подумай!!!

Правильно

6. По окончании работы очищать верстак от стружки и пыли щёткой-смёткой, потому что:А – выполнять уборку другими
