Презентация, доклад по технологии темаСтолярные соединения
Содержание
- 1. Презентация по технологии темаСтолярные соединения
- 2. Столярные соединения деталей На гвоздях, винтах, болтах,
- 3. Элементы шипового соединенияа – Шип – это
- 4. Выбор числа шипов на заготовке зависит от

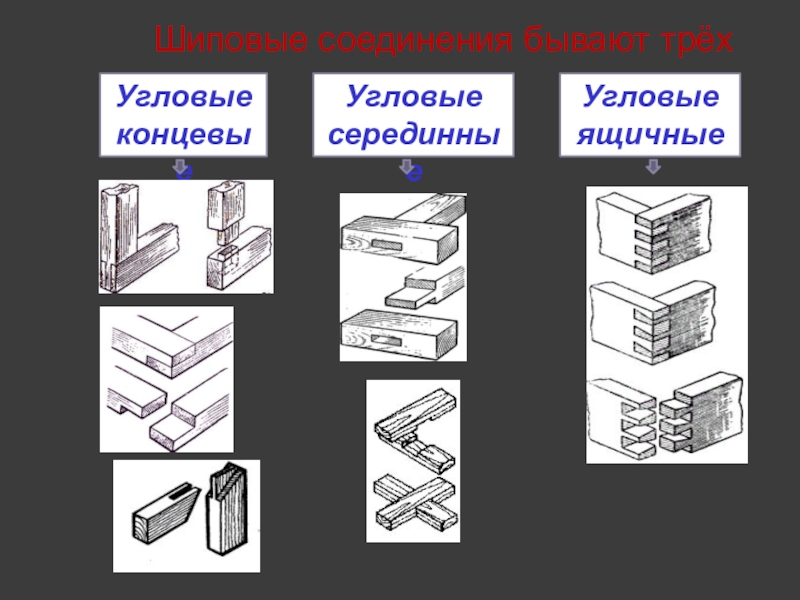

- 5. Шиповые соединения бывают трёх видов:Угловые концевыеУгловые серединныеУгловые ящичные
- 6. На производстве шипы и проушины получают станочники
- 7. Слайд 7
Столярные соединения деталей На гвоздях, винтах, болтах, шурупах На гвоздях и шурупах детали соединяют сравнительно быстро, но такие соединения не обеспечивают высокой прочности.Шиповые соединения на клею Шиповые соединения деревянных деталей на клею отличаются большой
Слайд 1Столярные соединения
Иванов М.Ю., учитель технологии КОУ ВО «Борисоглебская школа- интернат для

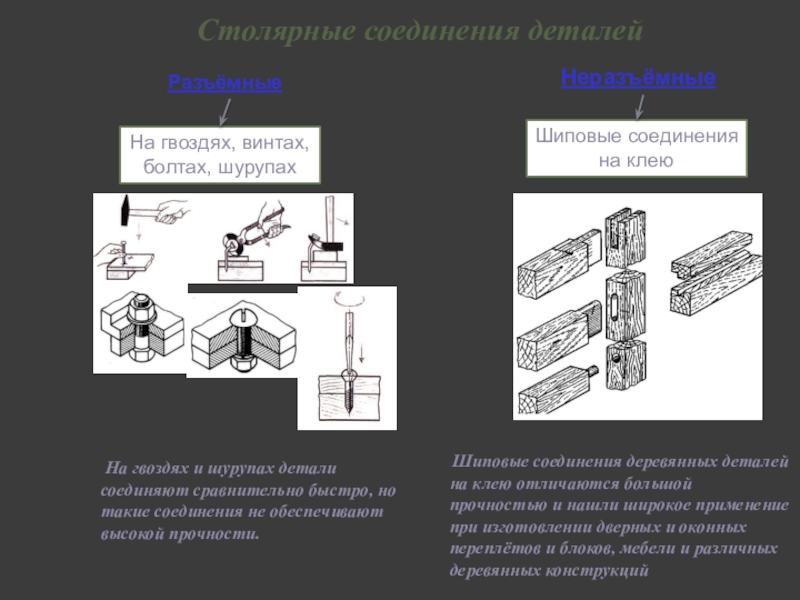

Слайд 2Столярные соединения деталей
На гвоздях, винтах, болтах, шурупах
На гвоздях и
шурупах детали соединяют сравнительно быстро, но такие соединения не обеспечивают высокой прочности.
Шиповые соединения на клею
Шиповые соединения деревянных деталей на клею отличаются большой прочностью и нашли широкое применение при изготовлении дверных и оконных переплётов и блоков, мебели и различных деревянных конструкций
Разъёмные
Неразъёмные
Слайд 3Элементы шипового соединения
а – Шип – это выступ на торце деревянной
детали(1- торец шипа; 2- заплечики;3 - щечки).
б – Гнездо - отверстие (углубление) в заготовке, соответствует размерам и профилю шипа.
в – Проушина – паз на торце детали, соединяемый с шипом(3- щечки; 4- дно проушины).
б – Гнездо - отверстие (углубление) в заготовке, соответствует размерам и профилю шипа.
в – Проушина – паз на торце детали, соединяемый с шипом(3- щечки; 4- дно проушины).

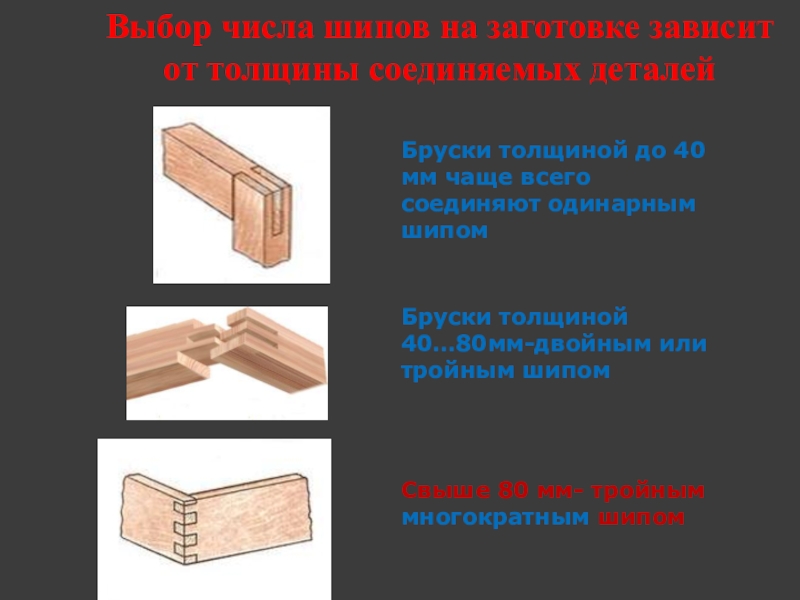

Слайд 4Выбор числа шипов на заготовке зависит от толщины соединяемых деталей
Бруски толщиной
до 40 мм чаще всего соединяют одинарным шипом
Бруски толщиной 40…80мм-двойным или тройным шипом
Свыше 80 мм- тройным многократным шипом
Слайд 6На производстве шипы и проушины получают станочники шипорезного станка. Они должны
хорошо знать свойства древесины, устройство станков, уметь выполнять все станочные операции, затачивать инструмент, настраивать станки
