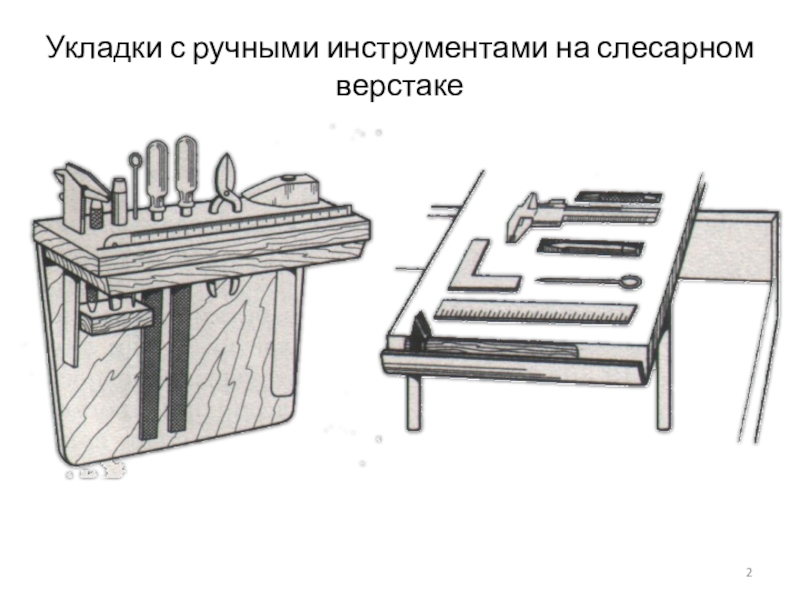

3. Сгибание проволоки
В тисках
В приспособлении
4. Приемы сгибания петли с помощью круглогубцев
5. Разновидность приемов сгибания петли круглогубцами

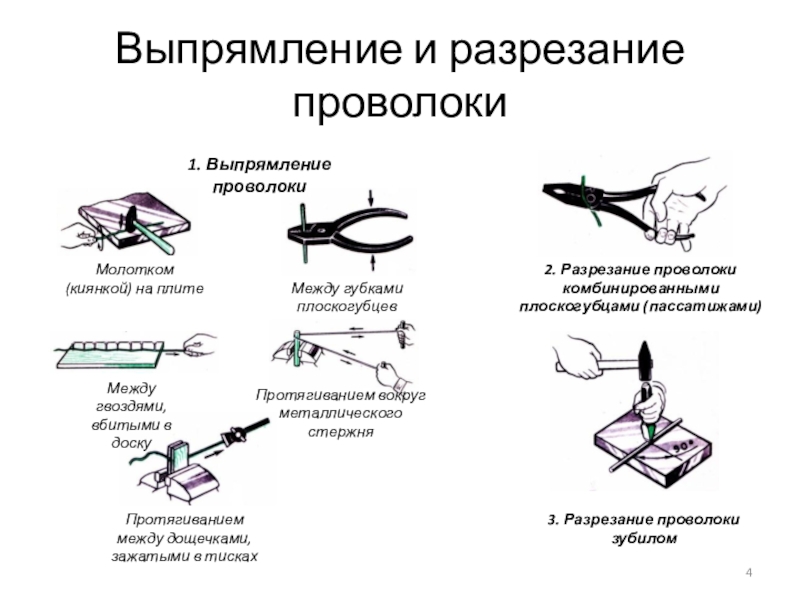

Протягиванием вокруг металлического стержня
Протягиванием между дощечками, зажатыми в тисках
2. Разрезание проволоки комбинированными плоскогубцами (пассатижами)
3. Разрезание проволоки зубилом
3. Разметка по шаблону
4. Разметка прямых рисок
По линейке
По угольнику
Параллельных рисок
5. Разметка дуг окружностей и закруглений
6. Приемы резания ножницами, у которых одна ручка закреплена в тисках
7. Обычный способ резания по кривой линии
8. Гибка тонколистового металла в тисках
Киянкой
Молотком
9. Приемы гибки с помощью оправок
Положение рук при работе
Выполнение длинного разреза
Приемы разрезания заготовок, имеющих ребра и острые кромки

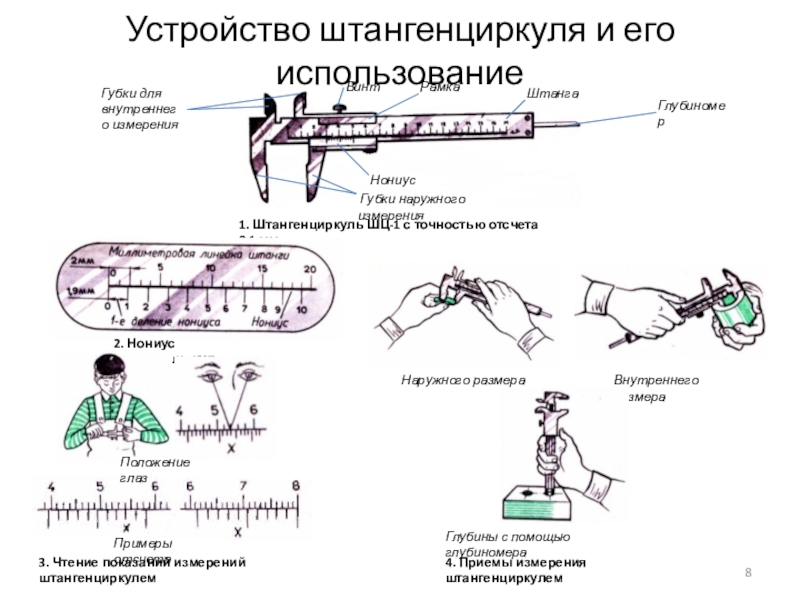

Губки для внутреннего измерения
Винт
Рамка
Штанга
Глубиномер
Нониус
Губки наружного измерения
2. Нониус штангенциркуля
3. Чтение показаний измерений штангенциркулем
Положение глаз
Примеры отсчета
4. Приемы измерения штангенциркулем
Наружного размера
Внутреннего размера
Глубины с помощью глубиномера
Плоские
Квадратные
Треугольные
Круглые
Полукруглые
Ромбические
Ножевидные
2. Положение рук при опиливании
Правая рука
Левая рука
3. Выбор длины напильника
4. Координация усилий рук при опиливании

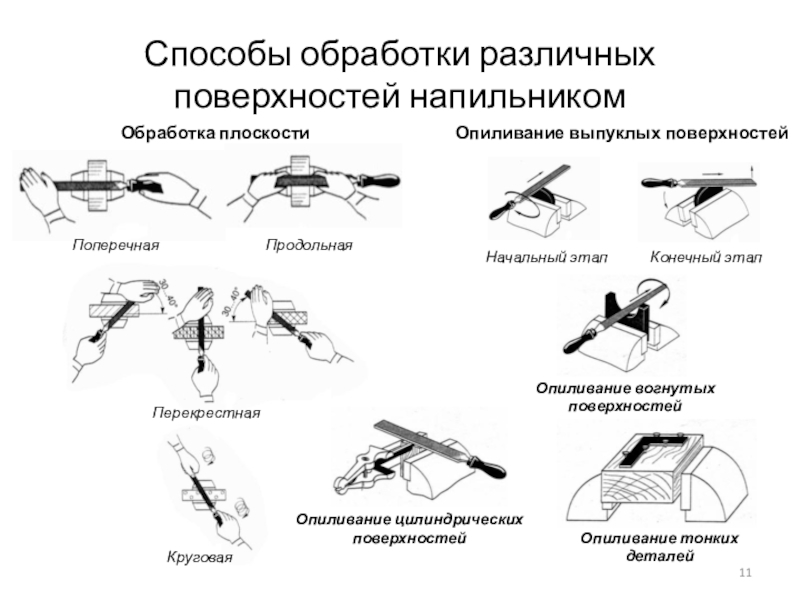

Опиливание цилиндрических поверхностей
Опиливание тонких деталей

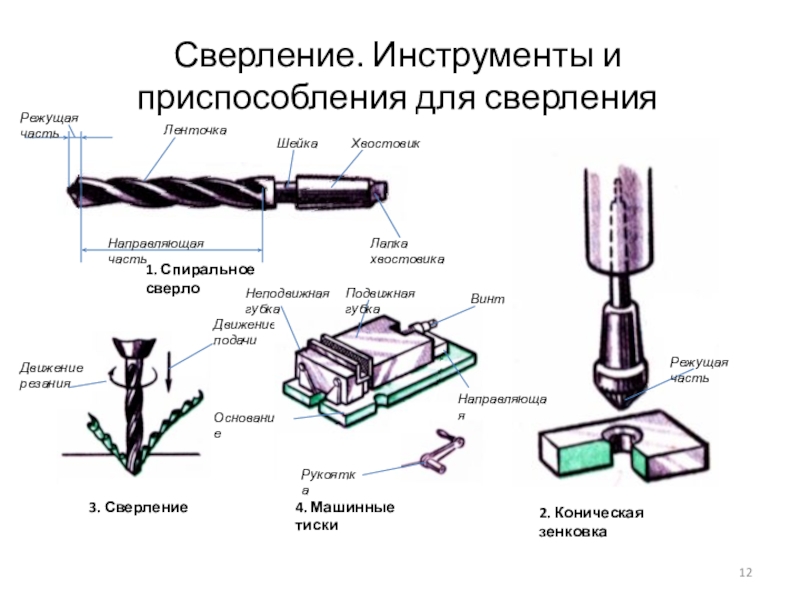

Режущая часть
3. Сверление
Движение подачи
Движение резания
4. Машинные тиски
Неподвижная губка
Подвижная губка
Винт
Направляющая
Основание
Рукоятка

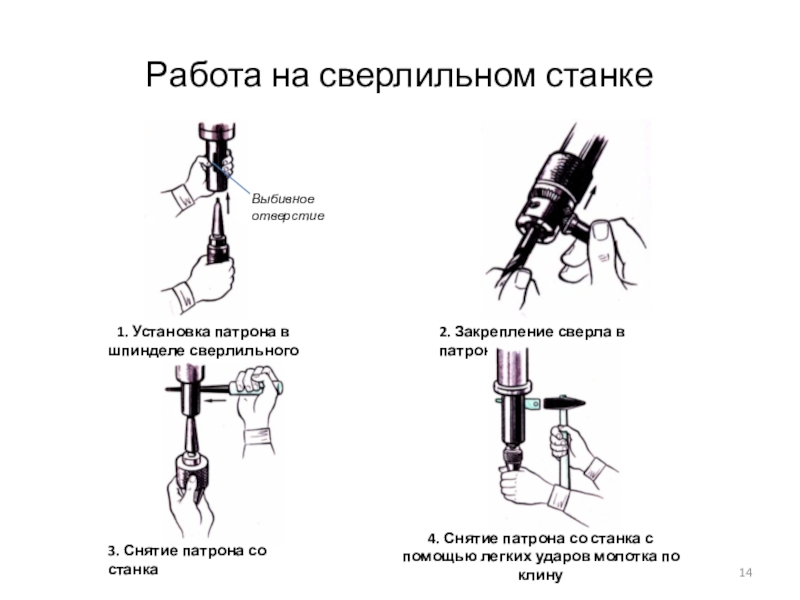

3. Снятие патрона со станка
4. Снятие патрона со станка с помощью легких ударов молотка по клину

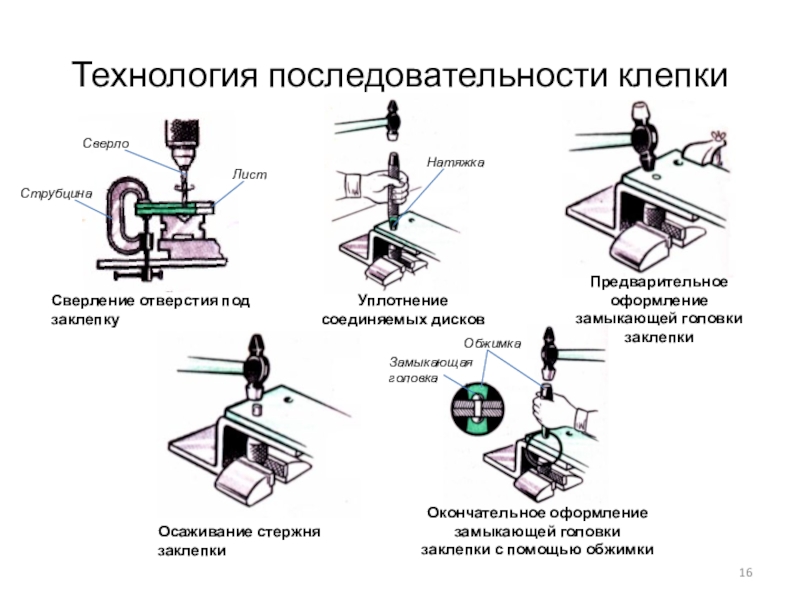

Сверло
Лист
Натяжка

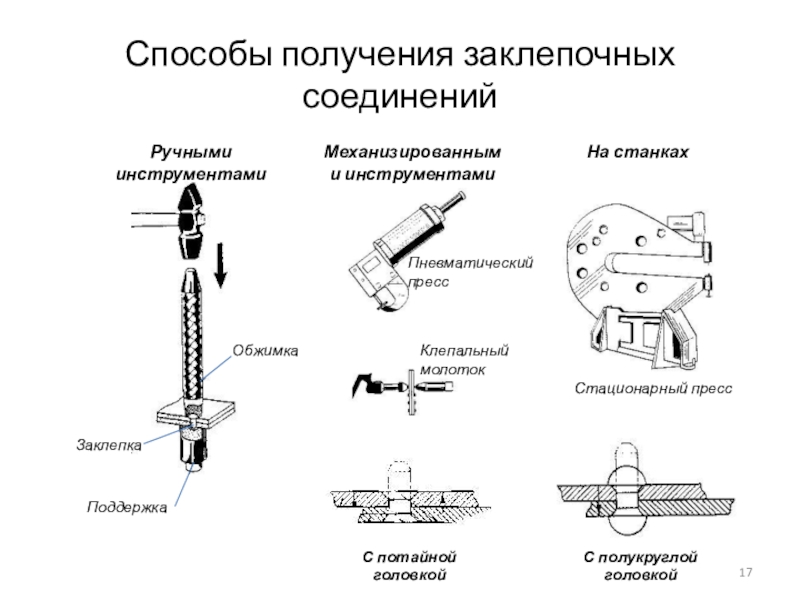

Окончательное оформление замыкающей головки заклепки с помощью обжимки
Замыкающая головка
Обжимка
С полукруглой головкой
Закрепленной на напильнике

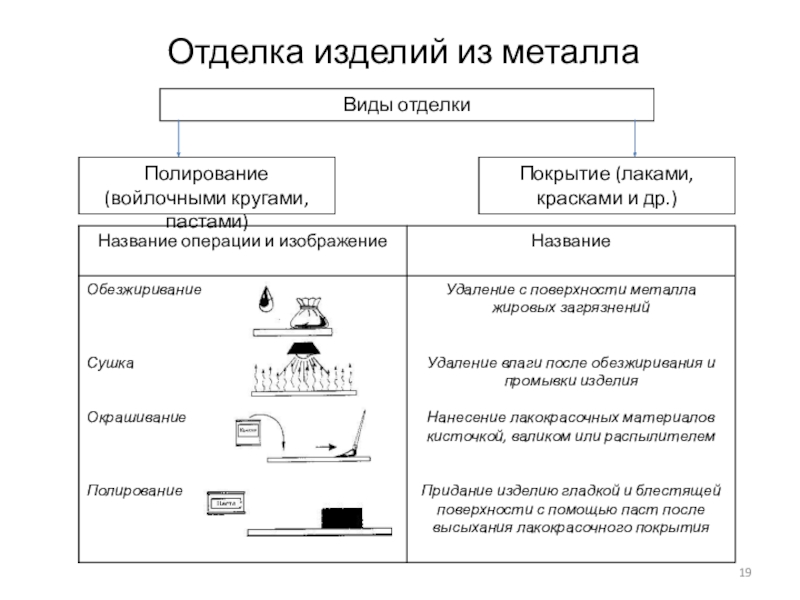

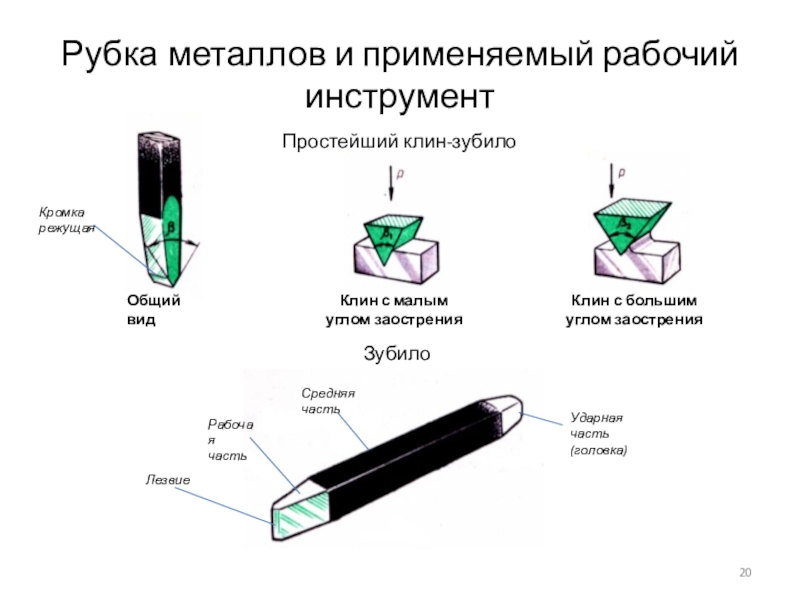

Клин с большим углом заострения
Зубило
Лезвие
Рабочая часть
Средняя часть
Ударная часть (головка)

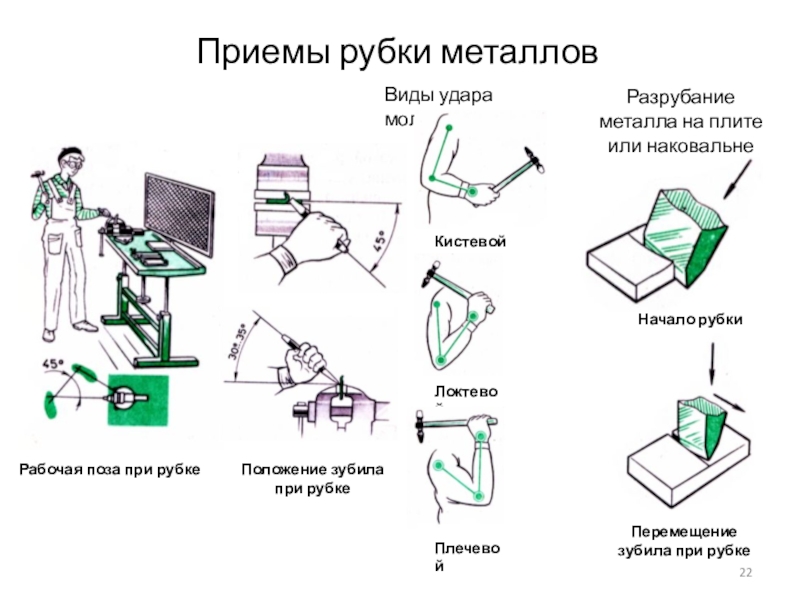

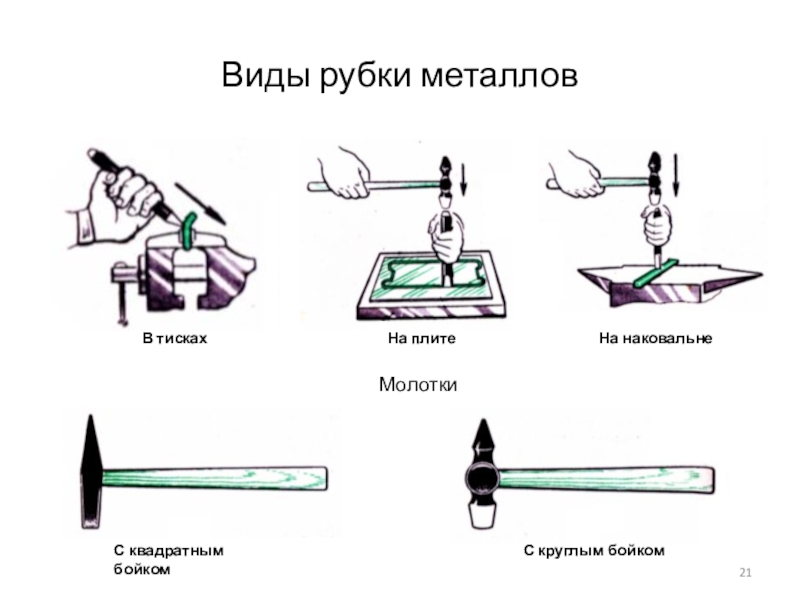

Начало рубки
Перемещение зубила при рубке
Закрепленной в вертикальном положении

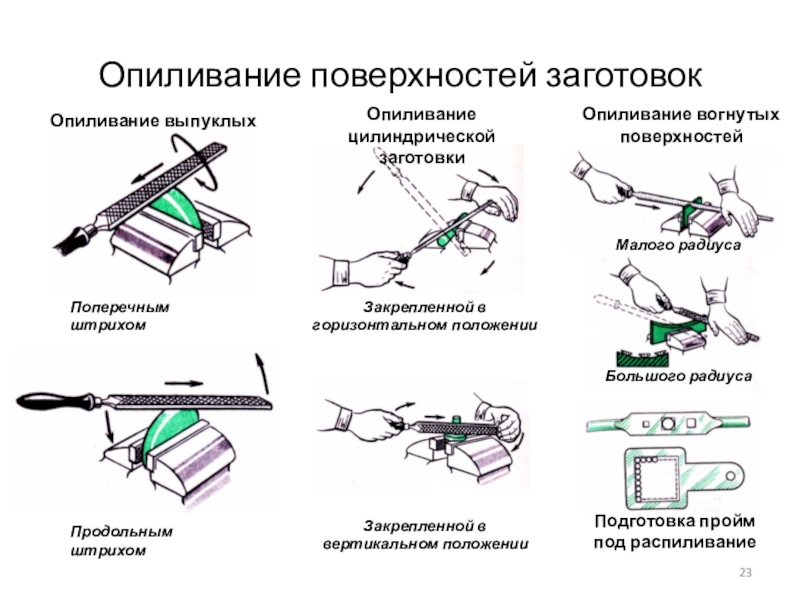

Опиливание вогнутых поверхностей
Малого радиуса
Большого радиуса
Подготовка пройм под распиливание
Длина резьбы
Шаг
Наглядное
Условное
Графическое изображение резьбы
На стержне
В отверстии

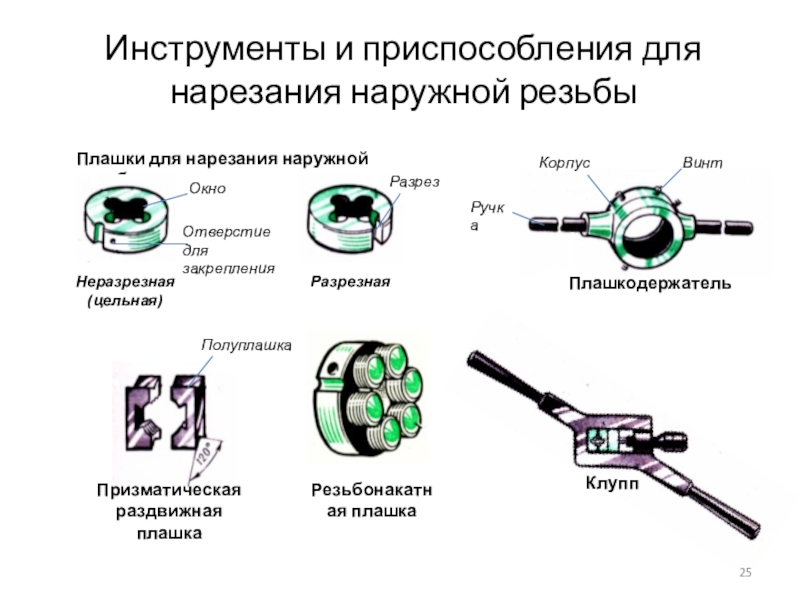

Окно
Отверстие для закрепления
Разрезная
Разрез
Плашкодержатель
Корпус
Винт
Ручка
Призматическая раздвижная плашка
Полуплашка
Клупп
Резьбонакатная плашка
Нарезание резьбы плашкой
Установка плашки
Приемы работы
Контроль нарезаемой резьбы
Нарезание резьбы круппом

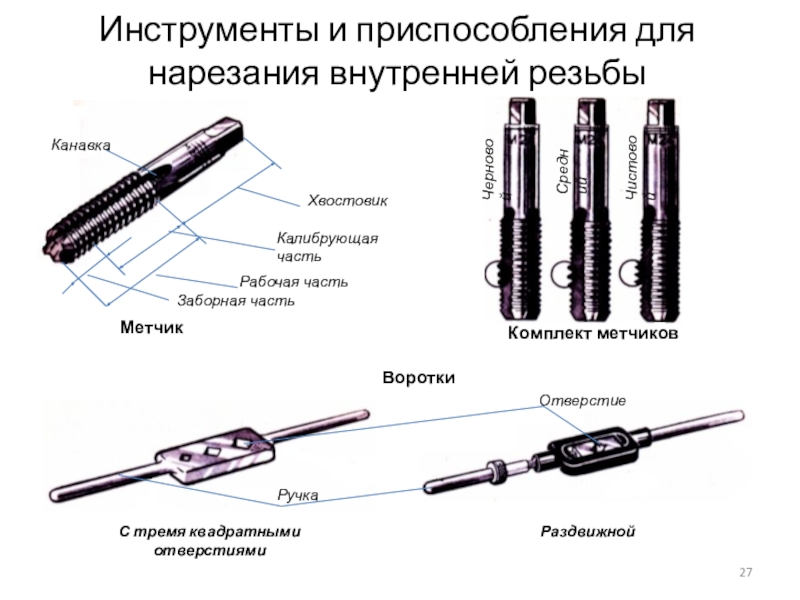

Раздвижной
Ручка
Отверстие
Приемы нарезания внутренней резьбы
Проверка качества резьбы соответствующим винтом
Метчик
Деталь
Тиски
Вороток

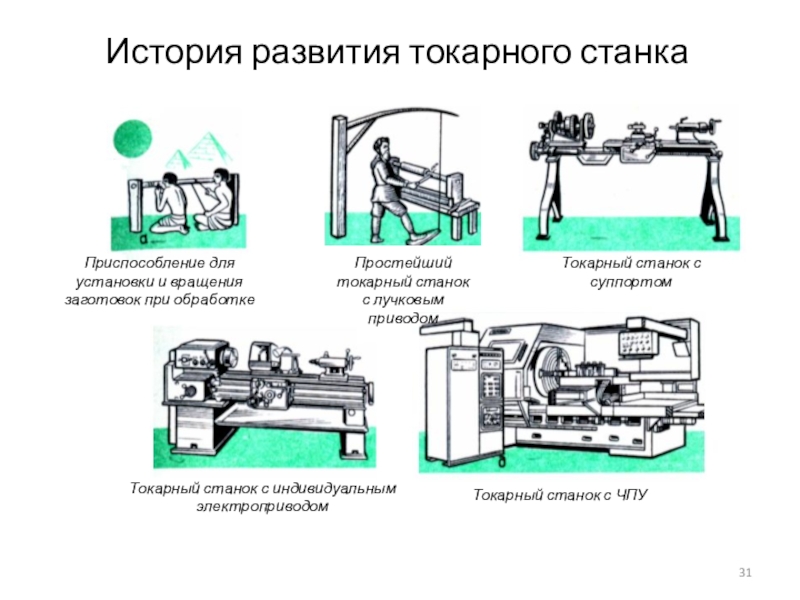

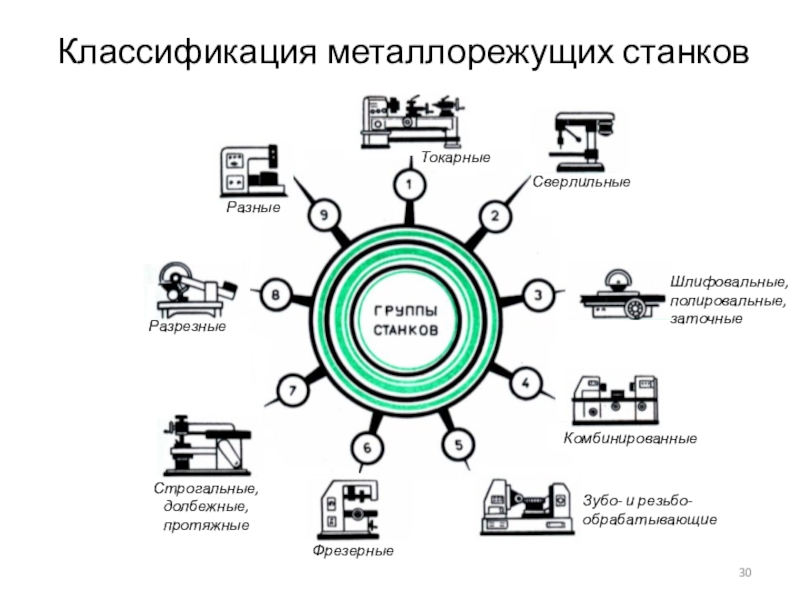

Токарный станок с суппортом
Токарный станок с индивидуальным электроприводом
Токарный станок с ЧПУ

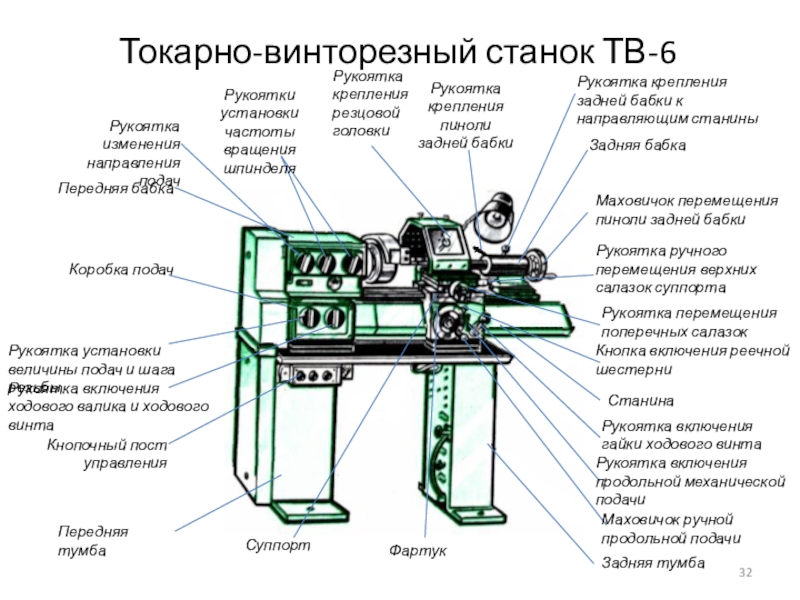

Рукоятка установки величины подач и шага резьбы
Коробка подач
Передняя бабка
Рукоятка изменения направления подач
Рукоятки установки частоты вращения шпинделя
Рукоятка крепления резцовой головки
Рукоятка крепления пиноли задней бабки
Рукоятка крепления задней бабки к направляющим станины
Задняя бабка
Маховичок перемещения пиноли задней бабки
Рукоятка ручного перемещения верхних салазок суппорта
Рукоятка перемещения поперечных салазок
Кнопка включения реечной шестерни
Станина
Рукоятка включения гайки ходового винта
Рукоятка включения продольной механической подачи
Маховичок ручной продольной подачи
Задняя тумба
Фартук
Суппорт

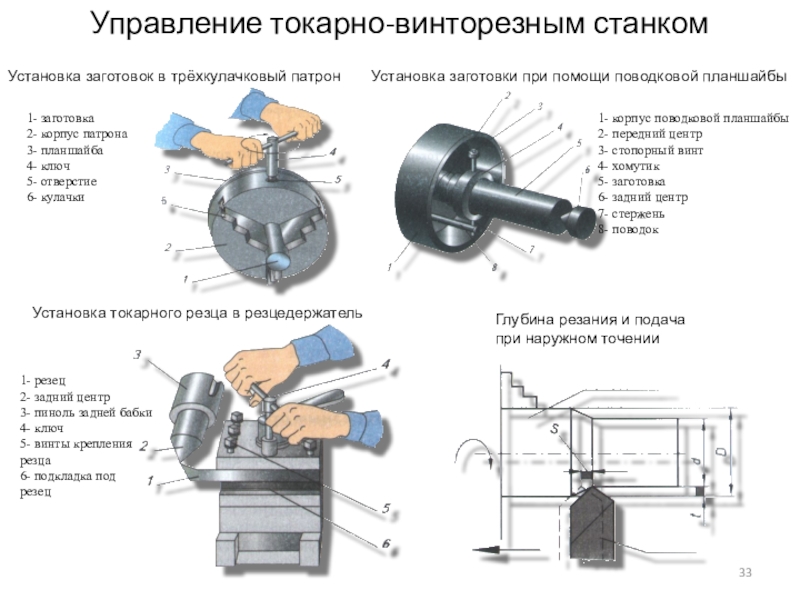

Установка заготовки при помощи поводковой планшайбы
1- корпус поводковой планшайбы
2- передний центр
3- стопорный винт
4- хомутик
5- заготовка
6- задний центр
7- стержень
8- поводок
Установка токарного резца в резцедержатель
1- резец
2- задний центр
3- пиноль задней бабки
4- ключ
5- винты крепления
резца
6- подкладка под
резец
Глубина резания и подача
при наружном точении
Главная задняя поверхность
Вспомогательная задняя поверхность
Основные углы резца
Главный задний угол
Угол заострения
Угол резания
Передний угол
Резцы для обтачивания наружных цилиндрических поверхностей, подрезания торцов и уступов и отрезания
Левый и правый прямые проходные
Левый и правый проходные отогнутые
Обтачивание цилиндрической поверхности проходным резцом
Подрезной резец для обработки торцов
Подрезание торца подрезным резцом
Подрезание торца и уступа проходным отогнутым резцом
Подрезание уступа проходным упорным резцом
Отрезание заготовки отрезным резцом
Державка
Режущая
часть

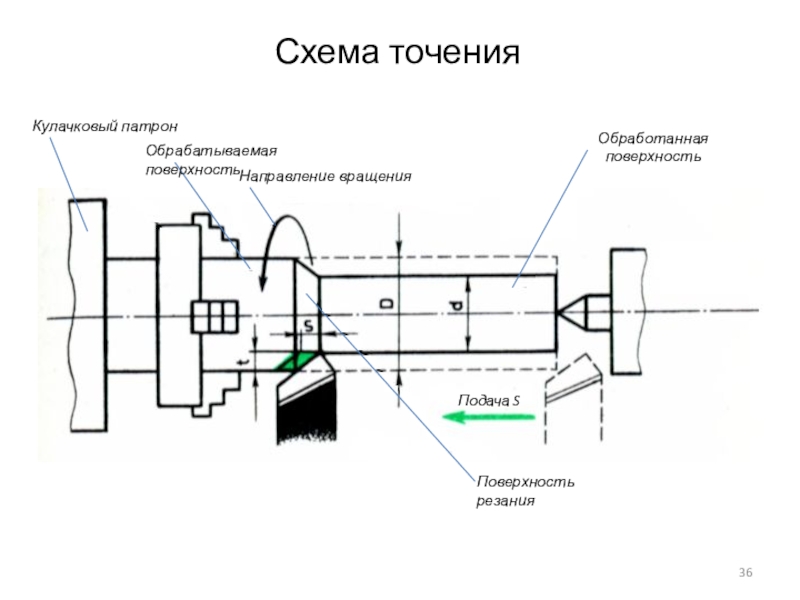

Схема процесса точения
1- обрабатываемая поверхность
2- обработанная поверхность
3- резец
Токарные резцы
Проходной прямой
Проходной отогнутый
Проходной упорный
Подрезной
Отрезной
Фасонный
Резьбовой
Проходной расточный

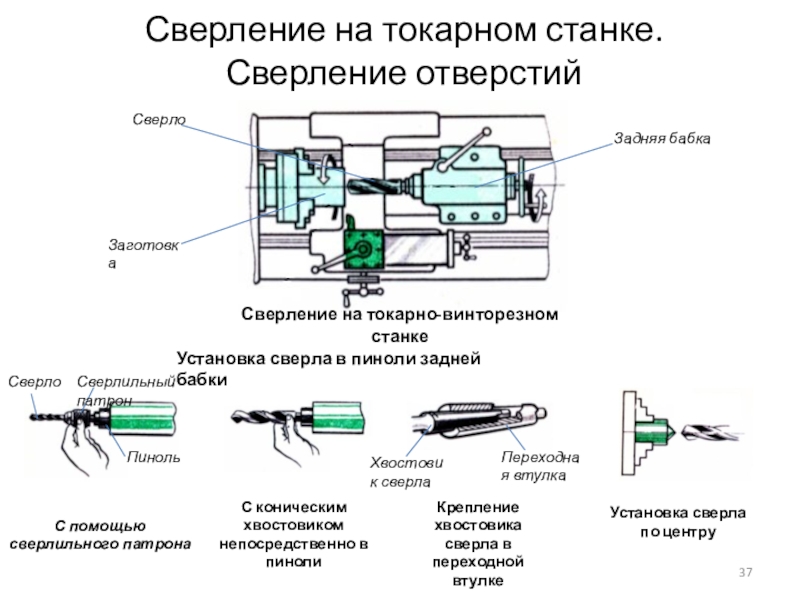

С помощью сверлильного патрона
Сверло
Сверлильный патрон
Пиноль
С коническим хвостовиком непосредственно в пиноли
Крепление хвостовика сверла в переходной втулке
Хвостовик сверла
Переходная втулка
Установка сверла по центру
3 - Стол
4 – Хобот с серьгой
5 – Шпиндель с оправкой
6 - Основание
7 – Экран защитный
8 - Тиски
9 – Светильник местного освещения
Органы управления станком
A
A – Рукоятки переключения частот вращения шпинделя
Б
Б – Маховичок продольной подачи
В
В – Маховичок поперечной подачи
Г
Г – Маховичок вертикальной подачи
Д
Д – Кнопочный пост управления

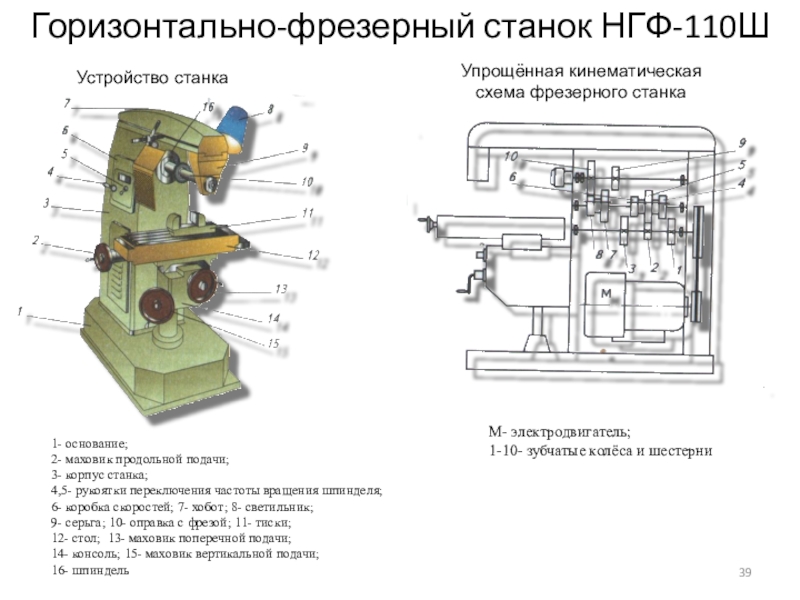

Упрощённая кинематическая
схема фрезерного станка
М- электродвигатель;
1-10- зубчатые колёса и шестерни
Устройство станка

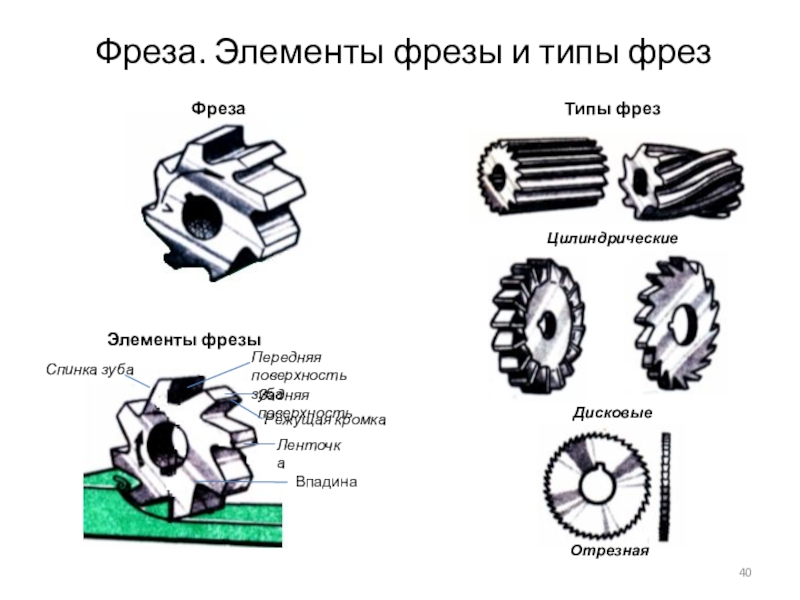

Типы фрез
Цилиндрические
Дисковые
Отрезная

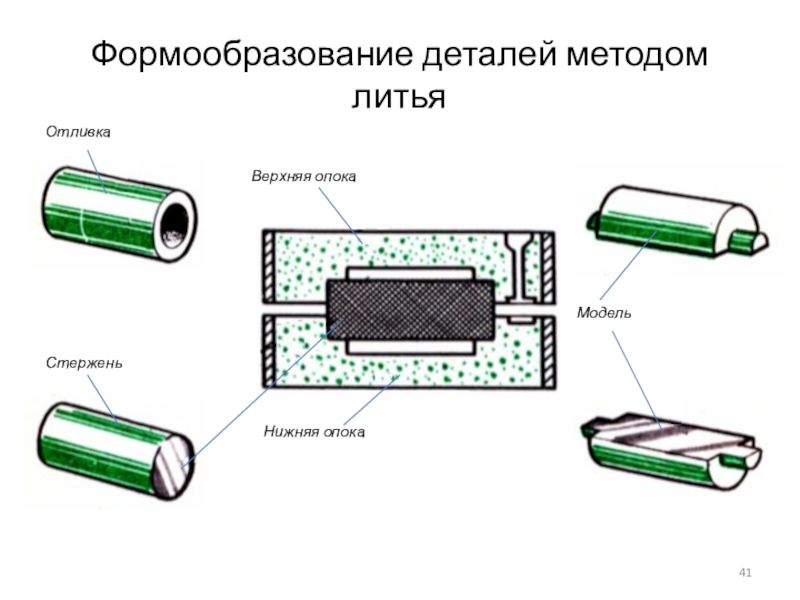

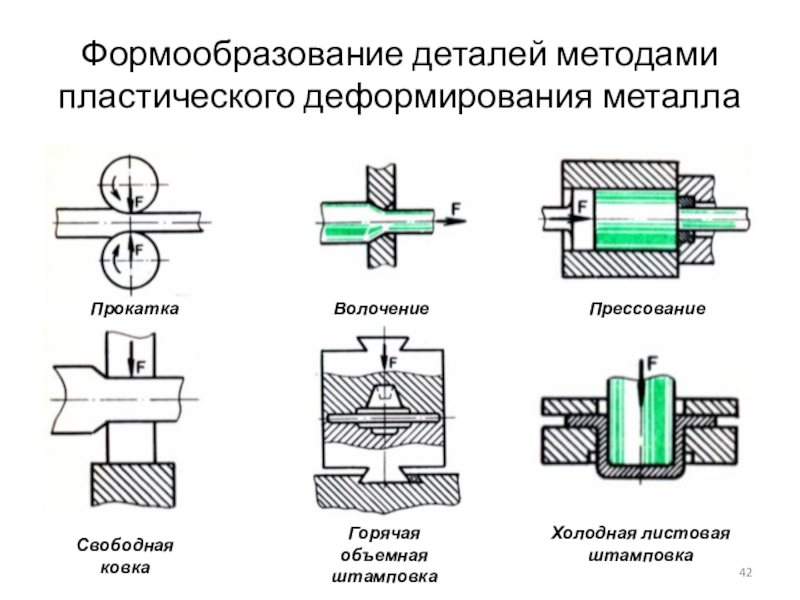

2. Муравьев Е.М. Технология обработки металлов: Учеб. Пособие для учащихся 5-9 кл. общеобразоват. Учреждений. – М.: Просвещение, 1995.
3. Технология 8 класс (мальчики) по учебнику Симоненко В.Д. / Сост. Ю.П. Засядько – Волгоград: Учитель – АСТ, 2003.
4. Технология 9 класс (вариант для мальчиков). Под. Ред. В.Д. Симоненко / Сост. Ю.П. Засядько. – Волгоград: Учитель – АСТ, 2003.
5. Энциклопедический справочник школьника. В 2 т. – М.: Рус. Энцикл. Товарищество, 2002.
