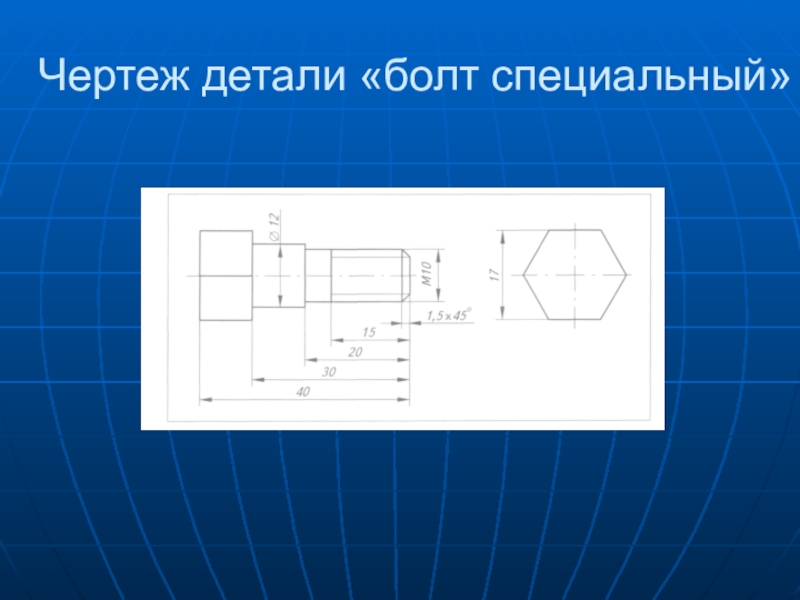

гайка, винт, шпилька) изготовляются на токарно-винторезном станке. Болт— цилиндрический стержень с головкой и резьбой. Болтом скрепляются отдельные детали с помощью навинчивания на него гайки. Винт — это также цилиндрический стержень с головкой и резьбой для ввинчивания в одну из соединяемых деталей. Шпилька — цилиндрический стержень с резьбой на двух концах. Шпильку одним концом ввинчивают в деталь, на другой конец надевают вторую, присоединяемую, деталь и скрепляют гайкой.
Резьба — это чередующиеся выступы и впадины на цилиндрической или конической детали, выполненные по винтовой линии. Резьбы могут различаться по профилю (треугольная, прямоугольная, трапецеидальная и т. д.), шагу резьбы, углу профиля (а), наружному (d) и внутреннему (d1) диаметру. Все это называется элементами резьбы.
Шаг резьбы (Р) — это расстояние между соседними вершинами в миллиметрах.
Резьба бывает наружной (болты, винты, шпильки) и внутренней (гайки). Резьбы бывают правыми которые завинчивают по ходу часовой стрелки, и левыми, которые завинчивают против хода часовой стрелки.

ключ к патрону

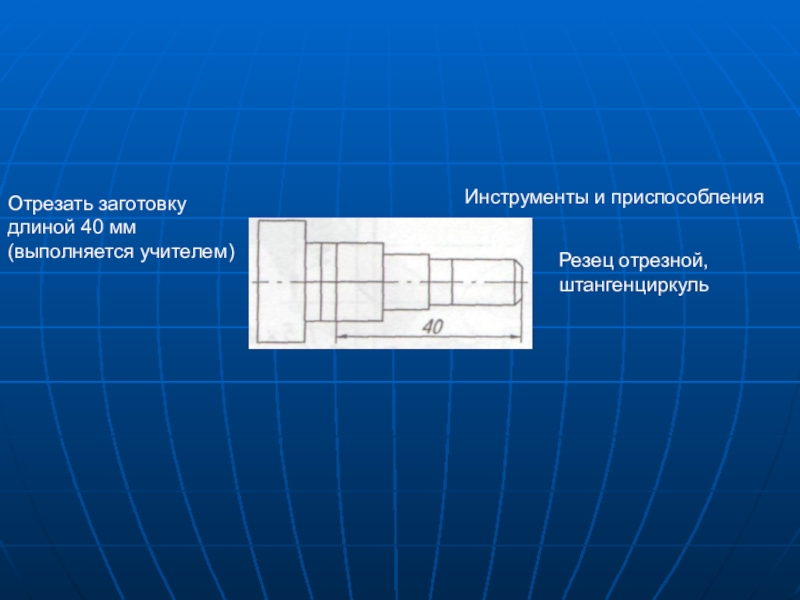

Инструменты и приспособления

штангенциркуль

штангенциркуль

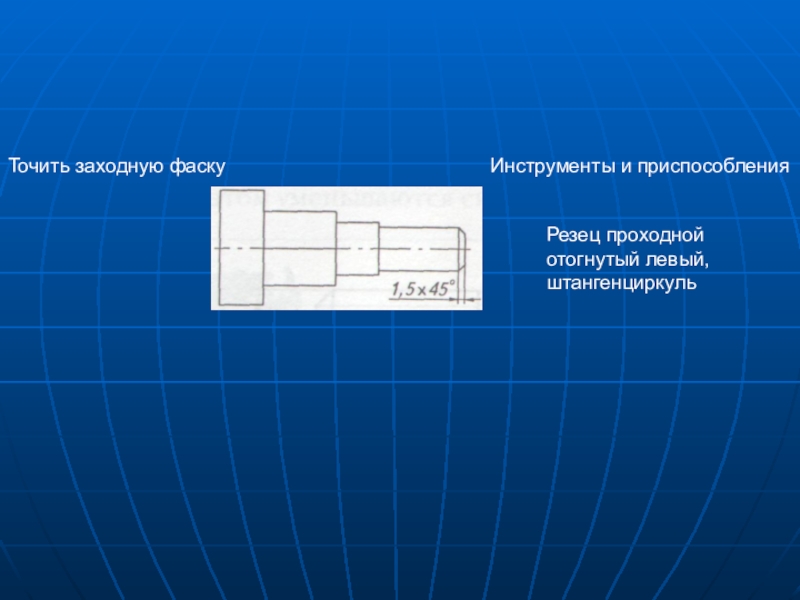

штангенциркуль

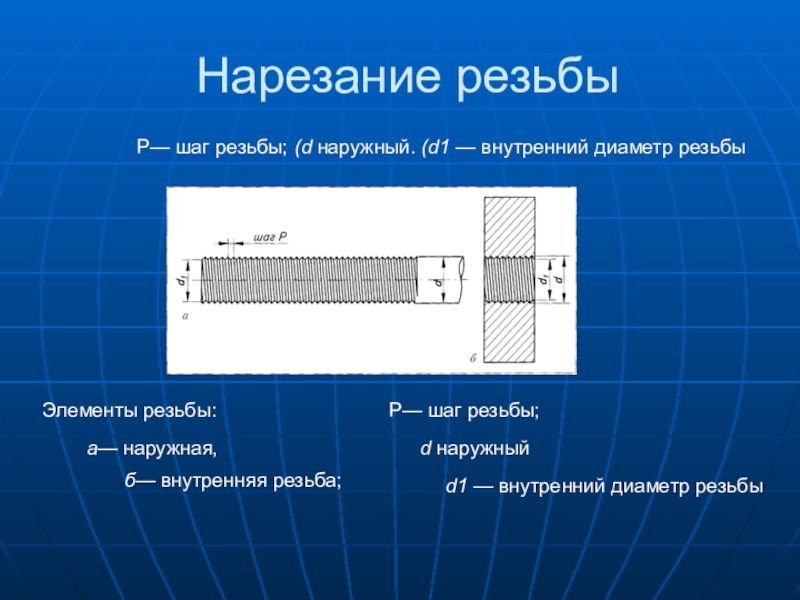

резьбы:

а— наружная,

б— внутренняя резьба;

Р— шаг резьбы;

d наружный

d1 — внутренний диаметр резьбы

- плашкодержатель

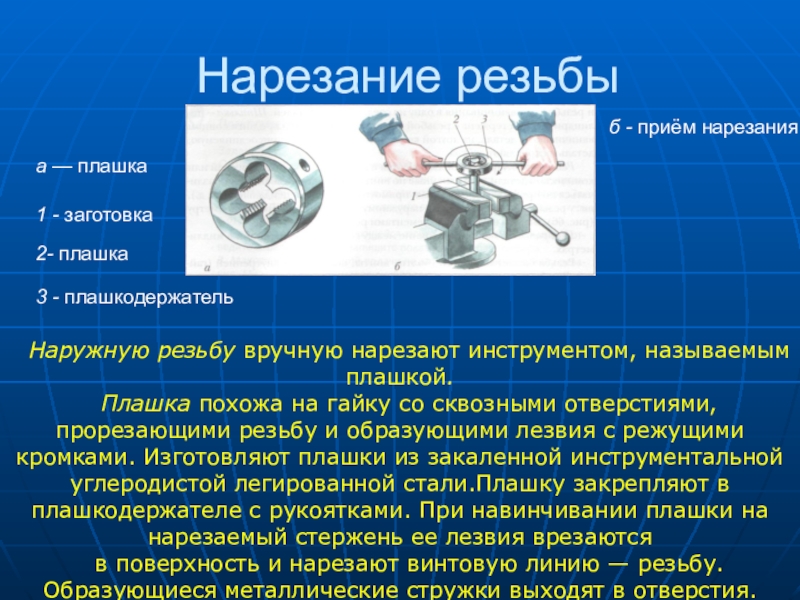

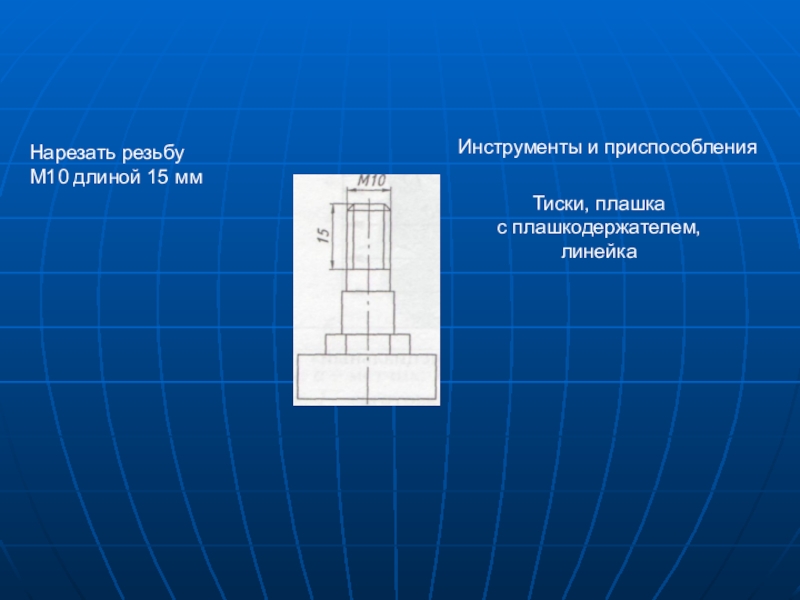

Наружную резьбу вручнyю нарезают инструментом, называемым плашкой.
Плашка похожа на гайку со сквозными отверстиями, прорезающими резьбу и образующими лезвия с режущими кромками. Изготовляют плашки из закаленной инструментальной углеродистой легированной стали.Плашку закрепляют в плашкодержателе с рукоятками. При навинчивании плашки на нарезаемый стержень ее лезвия врезаются
в поверхность и нарезают винтовую линию — резьбу. Образующиеся металлические стружки выходят в отверстия.

процесс нарезания

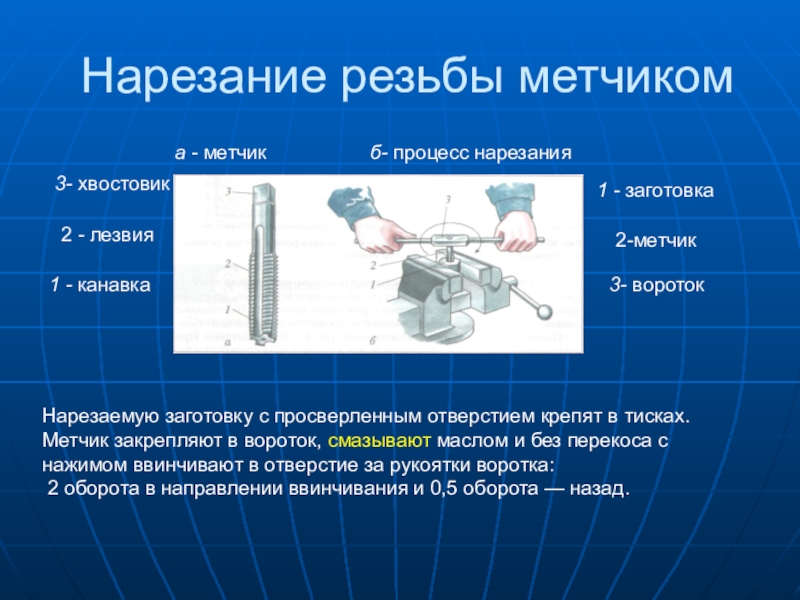

1 - заготовка

2-метчик

3- вороток

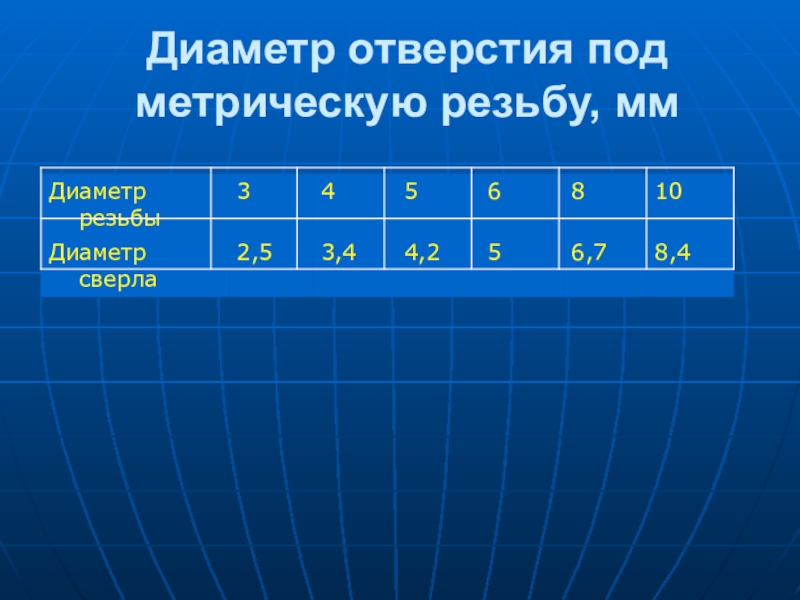

Нарезаемую заготовку с просверленным отверстием крепят в тисках.
Метчик закрепляют в вороток, смазывают маслом и без перекоса с нажимом ввинчивают в отверстие за рукоятки воротка:
2 оборота в направлении ввинчивания и 0,5 оборота — назад.

начала работы

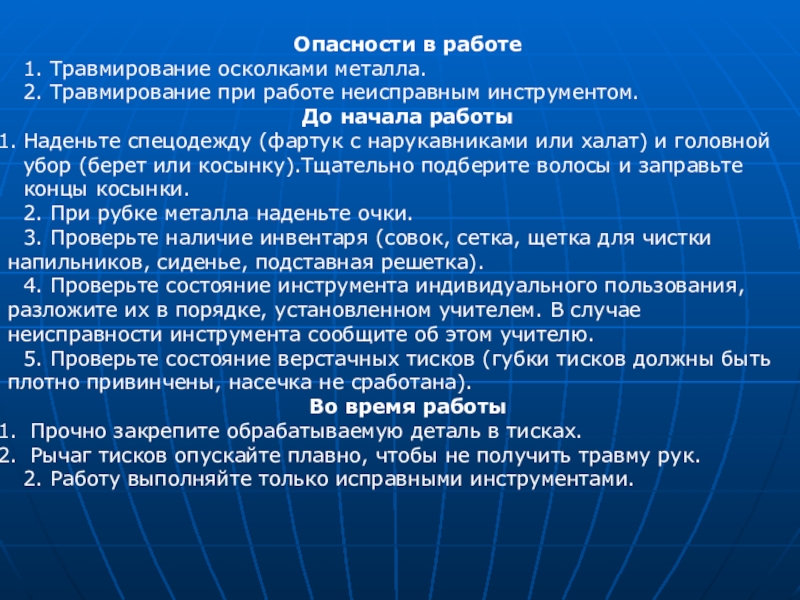

Наденьте спецодежду (фартук с нарукавниками или халат) и головной убор (берет или косынку).Тщательно подберите волосы и заправьте концы косынки.
2. При рубке металла наденьте очки.
3. Проверьте наличие инвентаря (совок, сетка, щетка для чистки напильников, сиденье, подставная решетка).
4. Проверьте состояние инструмента индивидуального пользования, разложите их в порядке, установленном учителем. В случае неисправности инструмента сообщите об этом учителю.
5. Проверьте состояние верстачных тисков (губки тисков должны быть плотно привинчены, насечка не сработана).
Во время работы
Прочно закрепите обрабатываемую деталь в тисках.
Рычаг тисков опускайте плавно, чтобы не получить травму рук.
2. Работу выполняйте только исправными инструментами.
