Презентация, доклад по технологии Табурет

2. Обоснование выбора проекта

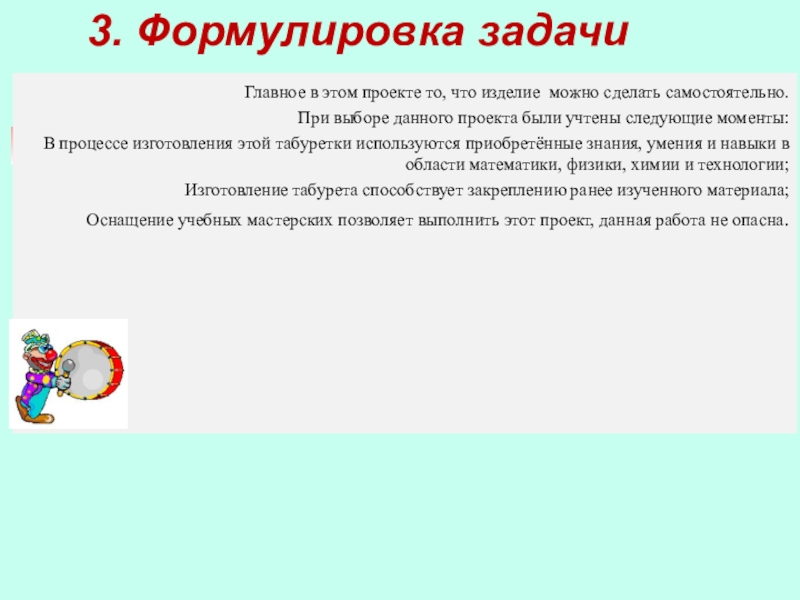

3.Формулировка задачи.
4.Историческая справка
5. Информация об изделии.
6. Альтернативные варианты

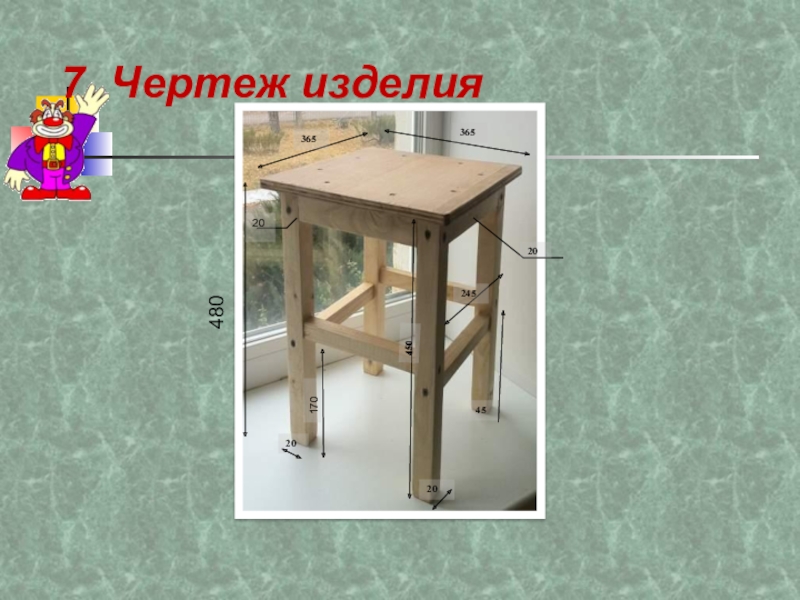

7. Чертеж изделия.
8. Взрыв схема.
9. Выбор инструментов и оборудований.
10..Выбор материала.

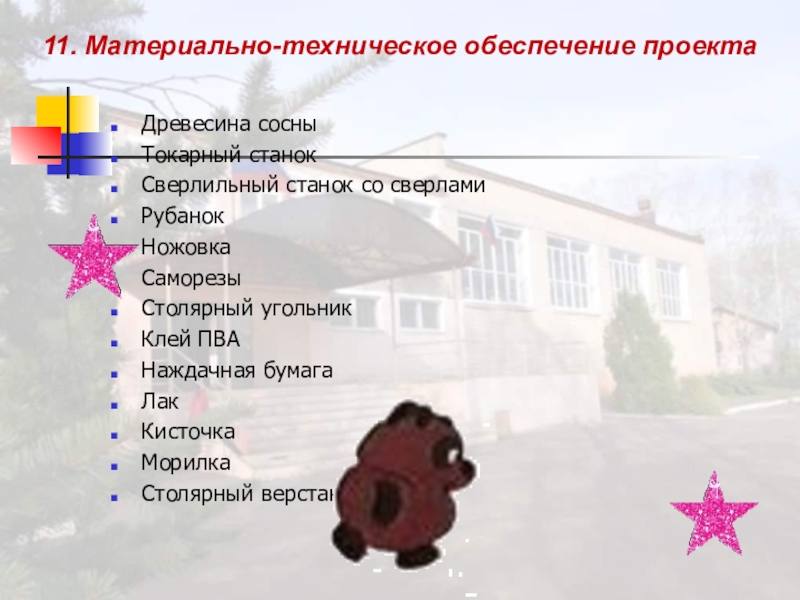

11. Материально-техническое обеспечение проекта. 12. Технологическая документация.

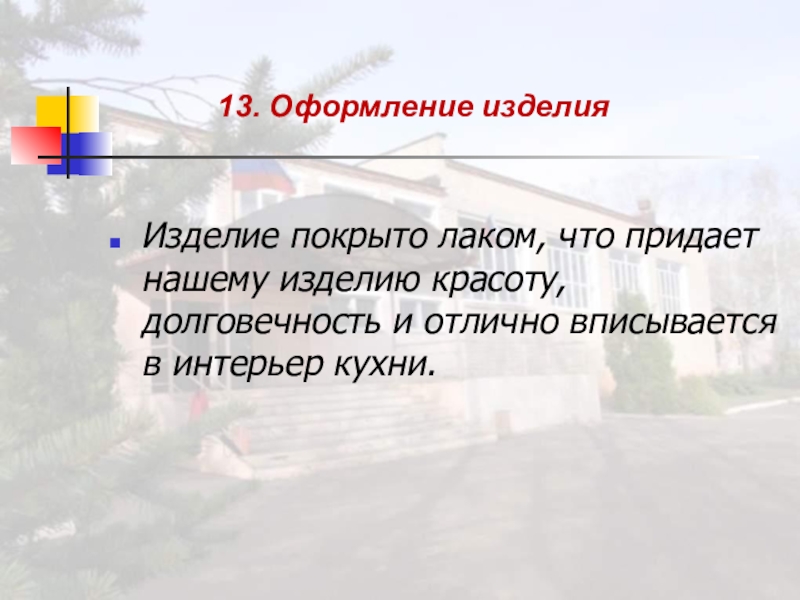

13. Оформление изделия.
14. Техника безопасности и охраны труда при изготовление.

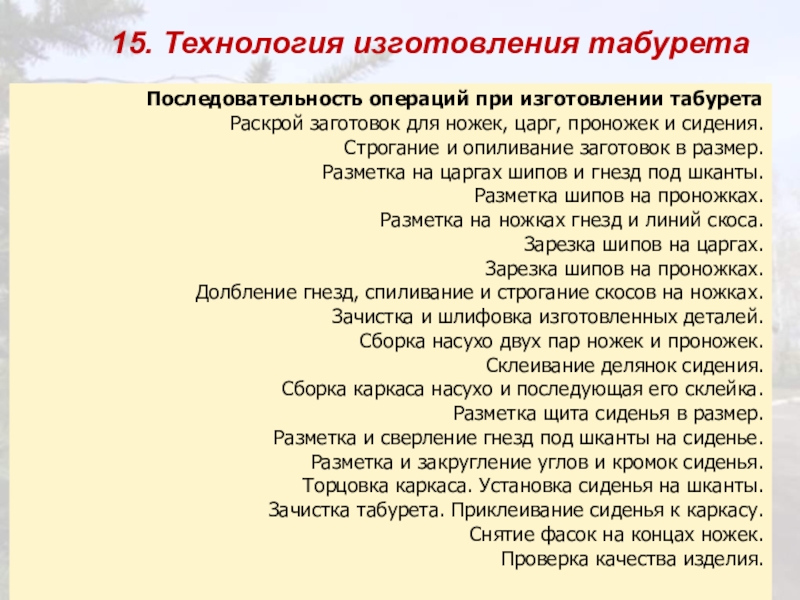

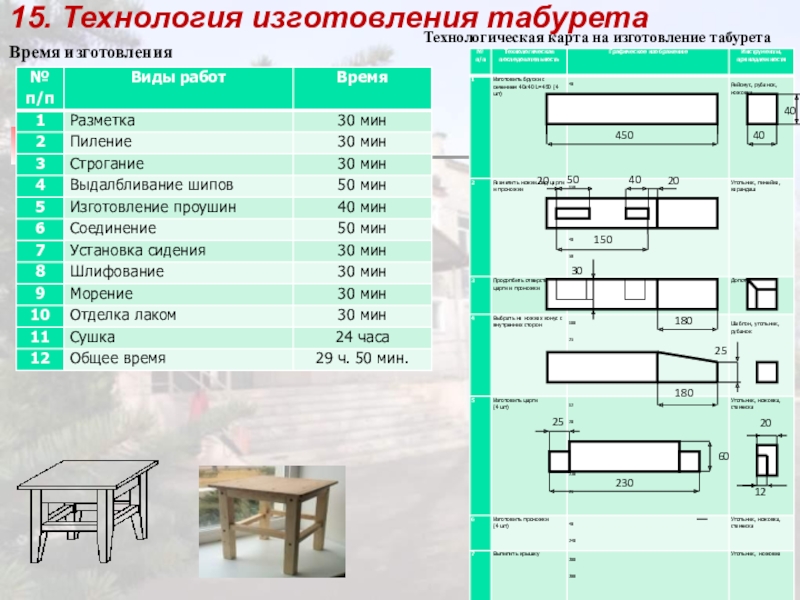

15. Технология изготовления табурета.

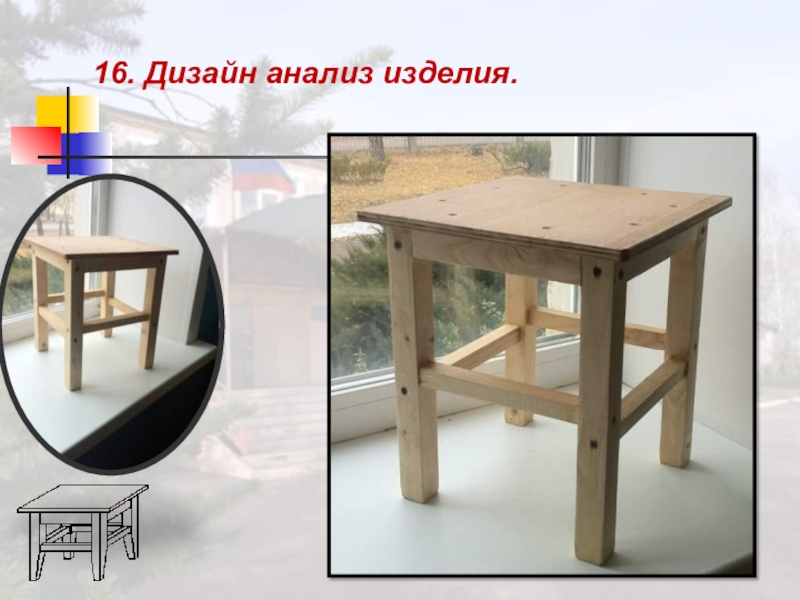

16. Дизайн анализ изделия.
17. Экономическое обоснование.
18. Экономический расчет
19. Анализ полученных результатов
20. Разработка товарного знака , рекламного процесса.
21. Разработка товарного знака , рекламного процесса.
22. Экология производства.
23. Экологическое обоснование проекта
24. Вывод.
25. Список литературы.
26. Рекламный проспект изделия.

Павел
Учитель технологии:
Башкатов Н.А.





2019-2020уч. год

МБОУ СОШ №24 2019 г.

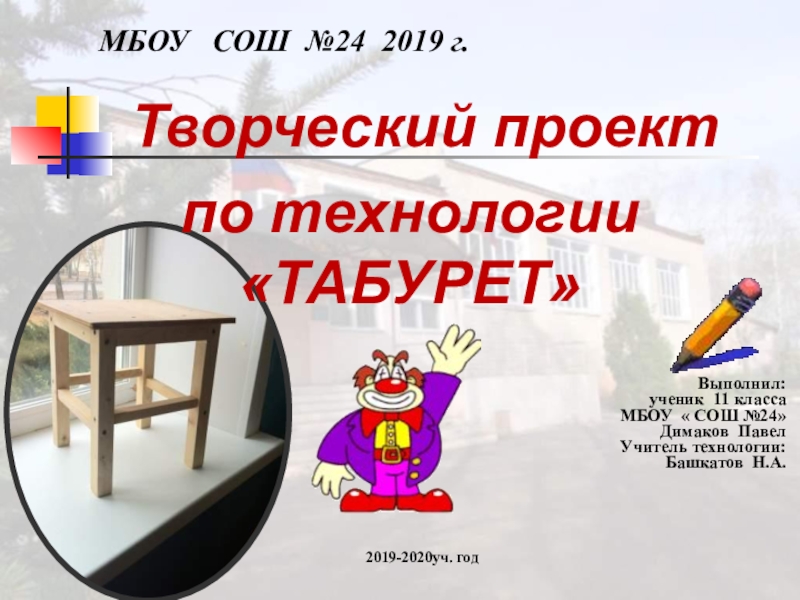

Творческий проект

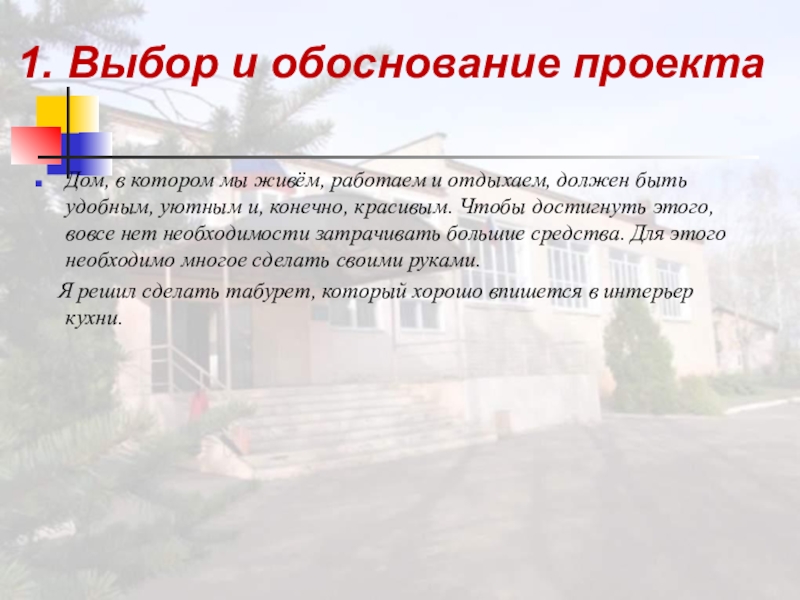

отдыхаем, должен быть удобным, уютным и, конечно, красивым. Чтобы достигнуть этого, вовсе нет необходимости затрачивать большие средства. Для этого необходимо многое сделать своими руками.
Я решил сделать табурет, который хорошо впишется в интерьер кухни.

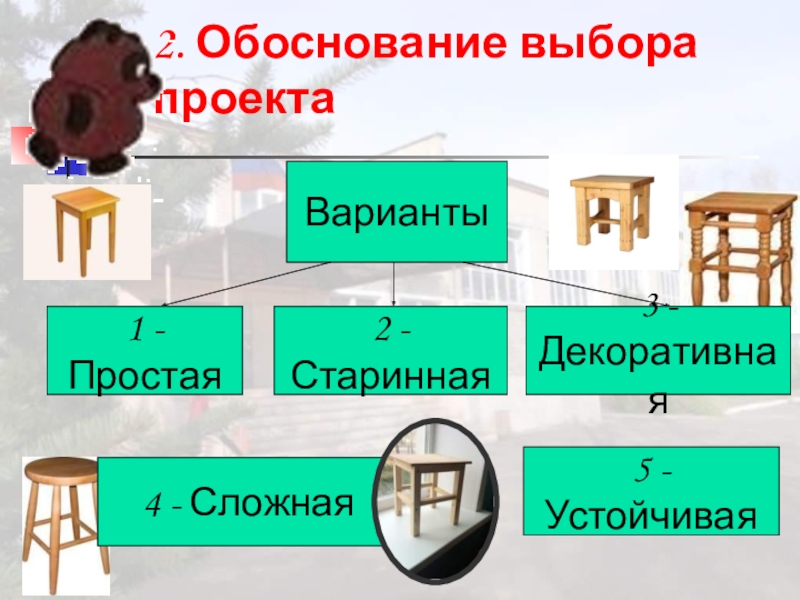

Простая

4 - Сложная

сделать самостоятельно.
При выборе данного проекта были учтены следующие моменты:
В процессе изготовления этой табуретки используются приобретённые знания, умения и навыки в области математики, физики, химии и технологии;
Изготовление табурета способствует закреплению ранее изученного материала;
Оснащение учебных мастерских позволяет выполнить этот проект, данная работа не опасна.

найдены в Египте в царских погребениях III века до нашей эры. Это были складные деревянные табуреты. Табурет носил статус трона.
В Древнем Риме табурет был символов власти и мог принадлежать только важным чиновникам (курулам). Известно, что Гай Юлий Цезарь был первым человеком, получившим золотой курульный табурет.

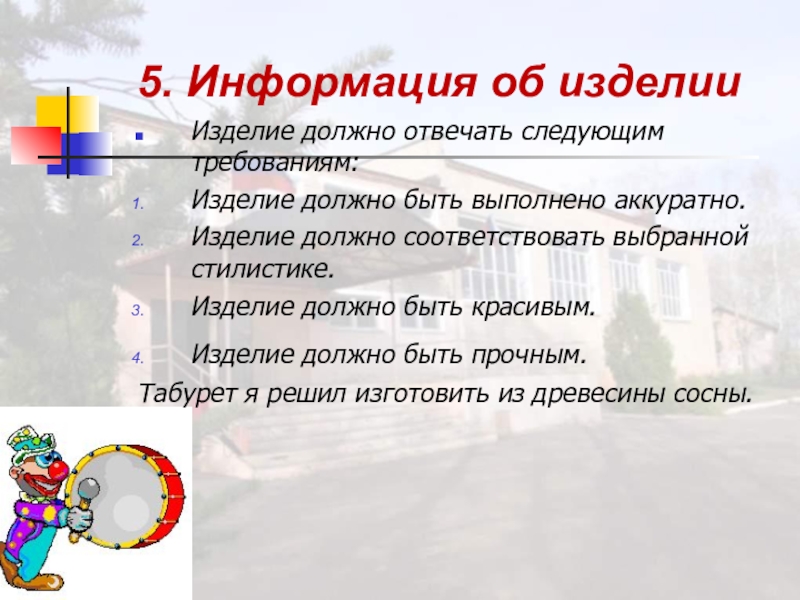

аккуратно.
Изделие должно соответствовать выбранной стилистике.
Изделие должно быть красивым.
Изделие должно быть прочным.

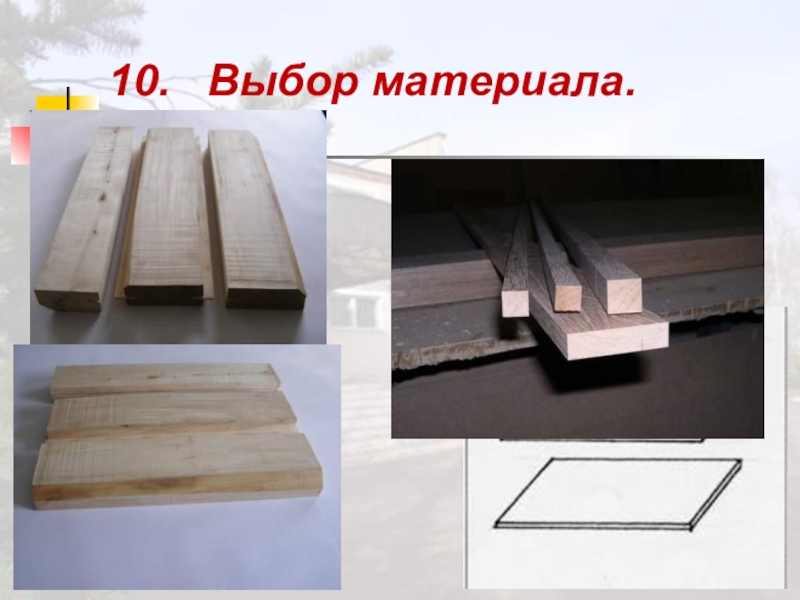

Табурет я решил изготовить из древесины сосны.

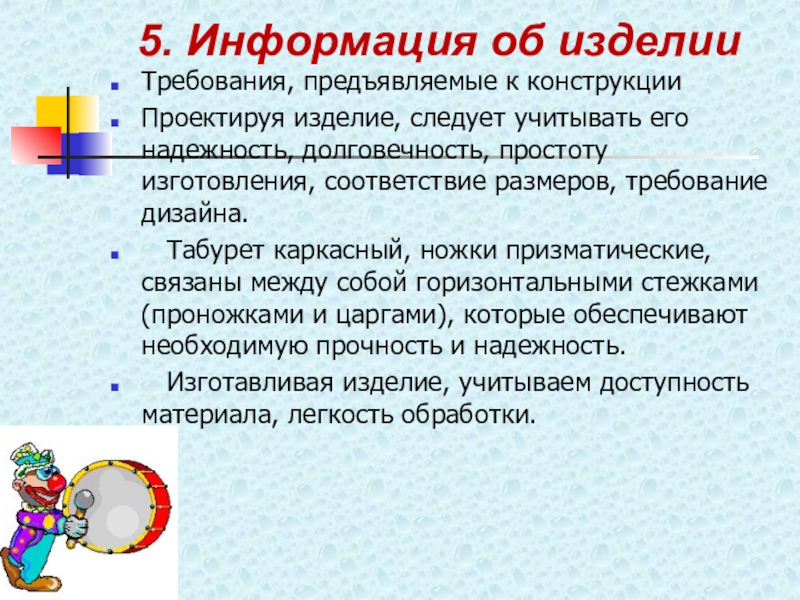

надежность, долговечность, простоту изготовления, соответствие размеров, требование дизайна.
Табурет каркасный, ножки призматические, связаны между собой горизонтальными стежками (проножками и царгами), которые обеспечивают необходимую прочность и надежность.
Изготавливая изделие, учитываем доступность материала, легкость обработки.

бумага
Лак
Кисточка
Морилка
Столярный верстак

и отлично вписывается в интерьер кухни.

время работы

ИНСТРУКЦИЯ
по технике безопасности при ручной обработке древесины

До начало работы
1. Правильно надеть спецодежду (фартук с нарукавниками или халат и головной убор: берет или косынку. При этом следует тщательно подбирать волосы и заправлять концы косынки).
2. Проверить наличие инвентаря (сиденье, щетка-сметка, совок), исправность верстака (зажимные коробки, упор для пиления, зажимные клинья, приспособления для чертежа).
3. Разложи на верстаке инструменты индивидуального пользования в строгом порядке, установленном учителем. На верстаке не должно быть ничего лишнего.

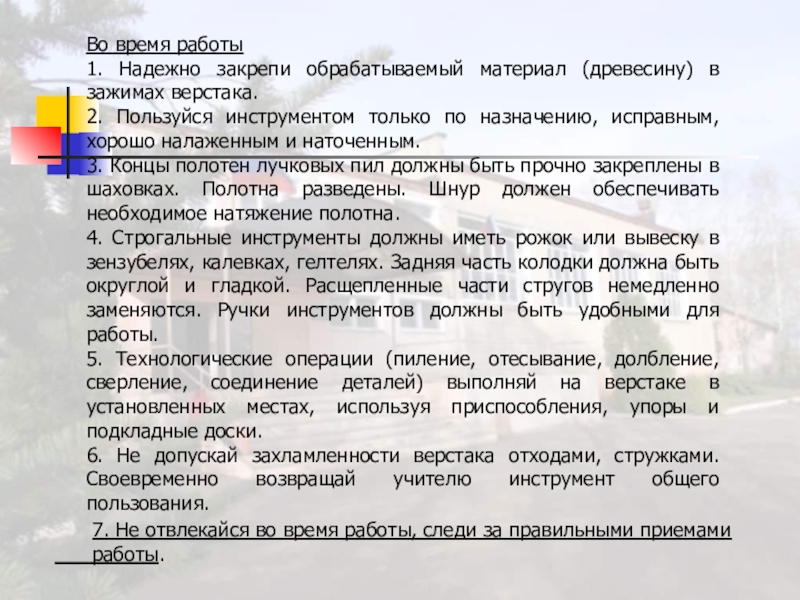

Пользуйся инструментом только по назначению, исправным, хорошо налаженным и наточенным.
3. Концы полотен лучковых пил должны быть прочно закреплены в шаховках. Полотна разведены. Шнур должен обеспечивать необходимое натяжение полотна.
4. Строгальные инструменты должны иметь рожок или вывеску в зензубелях, калевках, гелтелях. Задняя часть колодки должна быть округлой и гладкой. Расщепленные части стругов немедленно заменяются. Ручки инструментов должны быть удобными для работы.
5. Технологические операции (пиление, отесывание, долбление, сверление, соединение деталей) выполняй на верстаке в установленных местах, используя приспособления, упоры и подкладные доски.
6. Не допускай захламленности верстака отходами, стружками. Своевременно возвращай учителю инструмент общего пользования.

7. Не отвлекайся во время работы, следи за правильными приемами
работы.

запрещается.

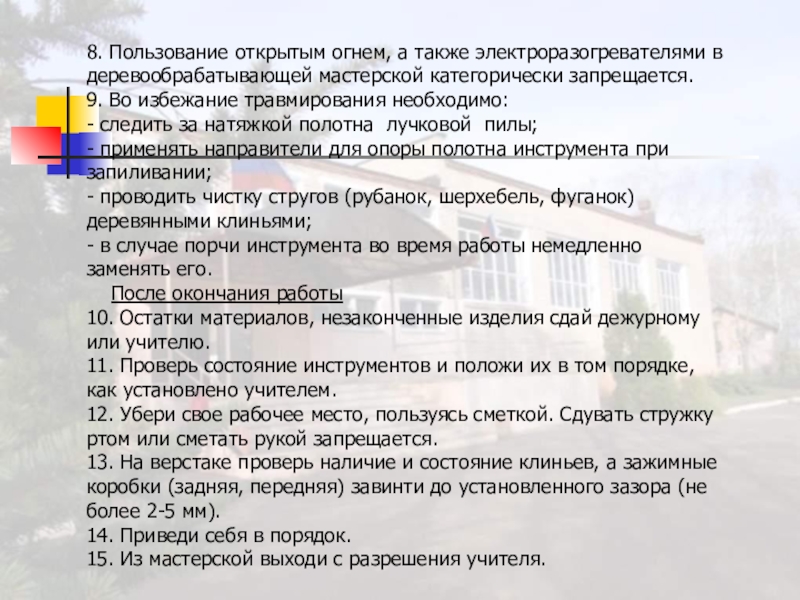

9. Во избежание травмирования необходимо:
- следить за натяжкой полотна лучковой пилы;
- применять направители для опоры полотна инструмента при запиливании;
- проводить чистку стругов (рубанок, шерхебель, фуганок) деревянными клиньями;
- в случае порчи инструмента во время работы немедленно заменять его.
После окончания работы
10. Остатки материалов, незаконченные изделия сдай дежурному или учителю.
11. Проверь состояние инструментов и положи их в том порядке, как установлено учителем.
12. Убери свое рабочее место, пользуясь сметкой. Сдувать стружку ртом или сметать рукой запрещается.
13. На верстаке проверь наличие и состояние клиньев, а зажимные коробки (задняя, передняя) завинти до установленного зазора (не более 2-5 мм).
14. Приведи себя в порядок.
15. Из мастерской выходи с разрешения учителя.

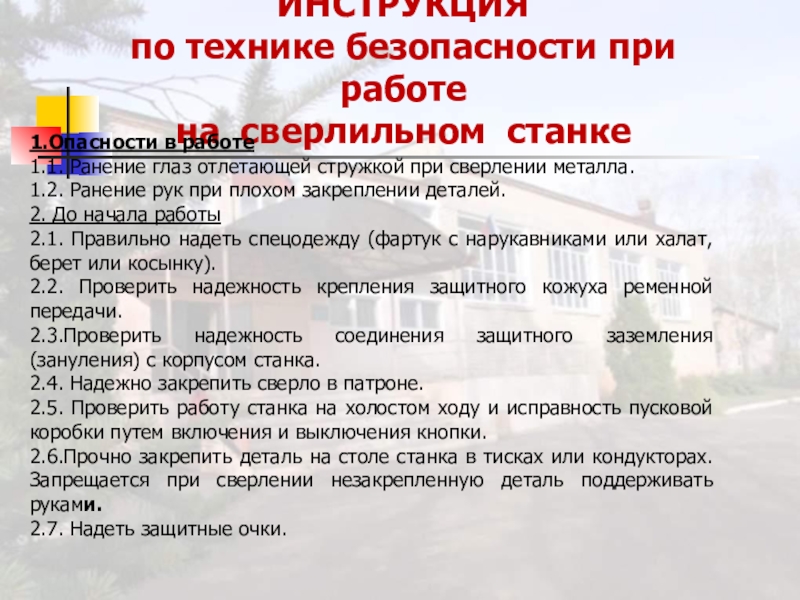

отлетающей стружкой при сверлении металла.
1.2. Ранение рук при плохом закреплении деталей.
2. До начала работы
2.1. Правильно надеть спецодежду (фартук с нарукавниками или халат, берет или косынку).
2.2. Проверить надежность крепления защитного кожуха ременной передачи.
2.3.Проверить надежность соединения защитного заземления (зануления) с корпусом станка.
2.4. Надежно закрепить сверло в патроне.
2.5. Проверить работу станка на холостом ходу и исправность пусковой коробки путем включения и выключения кнопки.
2.6.Прочно закрепить деталь на столе станка в тисках или кондукторах. Запрещается при сверлении незакрепленную деталь поддерживать руками.
2.7. Надеть защитные очки.

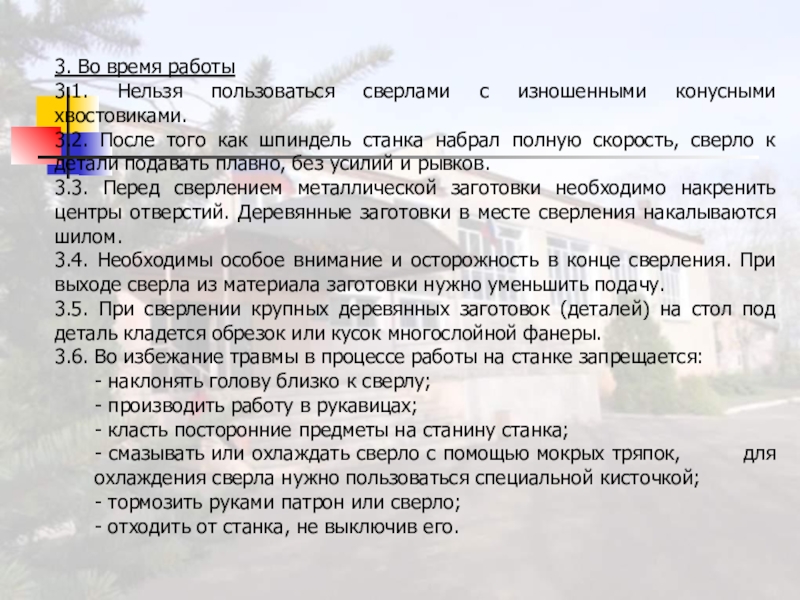

После того как шпиндель станка набрал полную скорость, сверло к детали подавать плавно, без усилий и рывков.
3.3. Перед сверлением металлической заготовки необходимо накренить центры отверстий. Деревянные заготовки в месте сверления накалываются шилом.
3.4. Необходимы особое внимание и осторожность в конце сверления. При выходе сверла из материала заготовки нужно уменьшить подачу.
3.5. При сверлении крупных деревянных заготовок (деталей) на стол под деталь кладется обрезок или кусок многослойной фанеры.
3.6. Во избежание травмы в процессе работы на станке запрещается:
- наклонять голову близко к сверлу;
- производить работу в рукавицах;
- класть посторонние предметы на станину станка;
- смазывать или охлаждать сверло с помощью мокрых тряпок, для охлаждения сверла нужно пользоваться специальной кисточкой;
- тормозить руками патрон или сверло;
- отходить от станка, не выключив его.

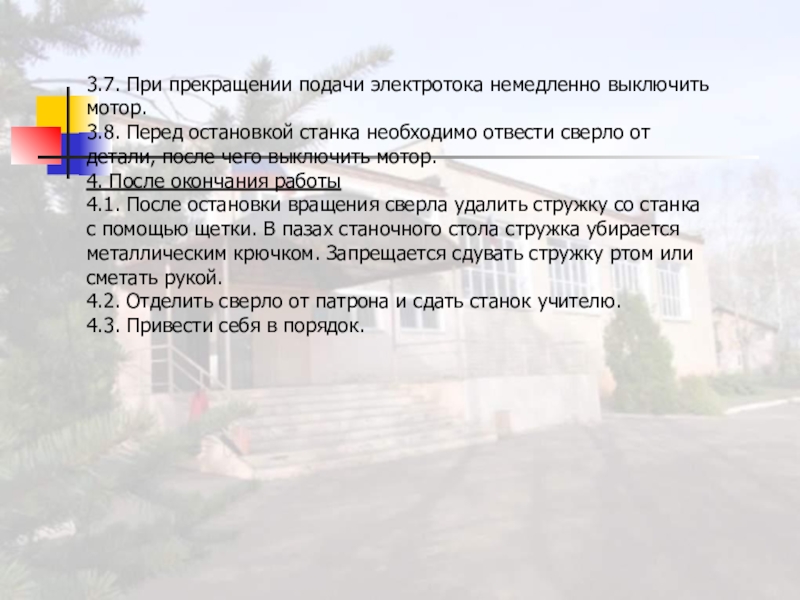

необходимо отвести сверло от детали, после чего выключить мотор.
4. После окончания работы
4.1. После остановки вращения сверла удалить стружку со станка с помощью щетки. В пазах станочного стола стружка убирается металлическим крючком. Запрещается сдувать стружку ртом или сметать рукой.
4.2. Отделить сверло от патрона и сдать станок учителю.
4.3. Привести себя в порядок.

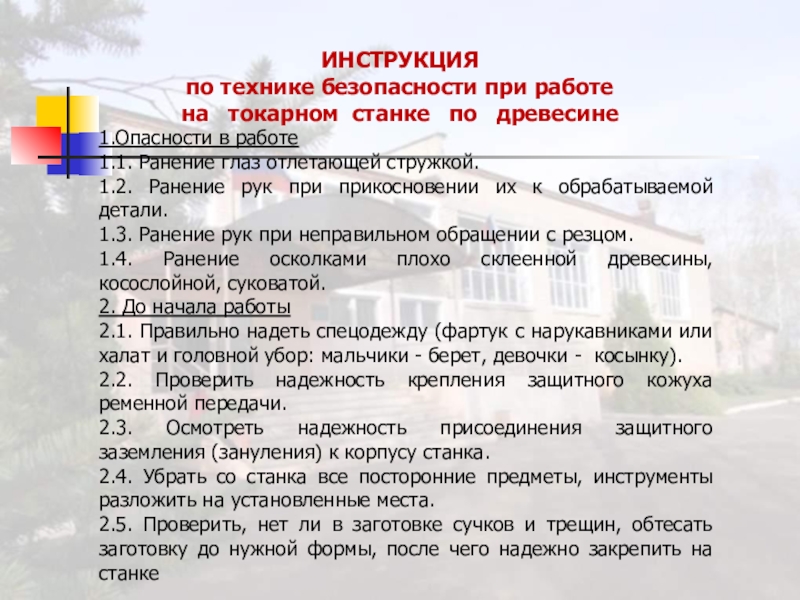

древесине

1.Опасности в работе
1.1. Ранение глаз отлетающей стружкой.
1.2. Ранение рук при прикосновении их к обрабатываемой детали.
1.3. Ранение рук при неправильном обращении с резцом.
1.4. Ранение осколками плохо склеенной древесины, косослойной, суковатой.
2. До начала работы
2.1. Правильно надеть спецодежду (фартук с нарукавниками или халат и головной убор: мальчики - берет, девочки - косынку).
2.2. Проверить надежность крепления защитного кожуха ременной передачи.
2.3. Осмотреть надежность присоединения защитного заземления (зануления) к корпусу станка.
2.4. Убрать со станка все посторонние предметы, инструменты разложить на установленные места.
2.5. Проверить, нет ли в заготовке сучков и трещин, обтесать заготовку до нужной формы, после чего надежно закрепить на станке

закрепить его на высоте центровой линии заготовки.
2.7. Проверить исправность режущего инструмента и правильность его заточки.
2.8. На холостом ходу проверить работу станка, а также исправность пусковой коробки путем включения и выключения его кнопок.
2.9. Перед началом работы надеть защитные очки.
3. Во время работы
3.1. Подачу режущего инструмента на материал следует производить только после того, как рабочий вал наберет полное число оборотов. Подача инструмента должна быть плавной, без сильного нажима.
3.2. Своевременно подвигать подручник к обрабатываемой детали, не допускать увеличения зазора. 3.3. Во избежание травм в процессе работы на станке запрещается:
- близко наклонять голову к станку;
- принимать и передавать предметы через работающий станок;
- замерять обрабатываемую деталь до полной остановки ее вращения;
- останавливать станок путем торможения рукой обрабатываемой детали;
- отходить от станка, не выключив его.

4. После окончания работы
4.1. Уложить на свои места инструменты.
4.2. Удалить со станка стружку при помощи щетки. Сдувать стружку ртом и сметать рукой запрещается. 4.3. Сдать станок учителю

изделия, эксплуатируемые в более тяжелых условиях, чем корпусная мебель.
Табуреты должны быть прочными, несмотря на малое сечение деталей,
Для получения красивых, высококачественных изделий необходимо соблюдение технологической последовательности, которая состоит из 3 этапов:
- строгание, - шиповое соединение, - отделочная работа
При строгании ножки особое внимание уделяем технике безопасности – правильно установить и надежно закрепить заготовку на верстаке, контролируем правильность рабочей позы и хватки инструмента. При строгании нужно получить ровную, гладкую поверхность. Это достигается черновым и чистовым строганием, шлифованием, полированием.
При изготовлении шипового соединения уделяем внимание технике безопасности. Правильно установить и надежно закрепить заготовку на верстаке. Контролируем правильность рабочей позы и хватки инструмента.
При отделочной работе зачистку внутренних поверхностей деталей табурета производим до склеивания, а зачистку лицевых поверхностей после сборки и склеивания. Производим местное шпатлевание, шлифуем шпатлёванные участки шлифовальной шкуркой на деревянной колодке. На подготовленную поверхность наносим масляный лак. Чем лучше подготовлена поверхность, тем меньше времени расходуется при нанесении отделочных покрытий и тем выше их качество. Имея эскизы и чертеж, приступаем к разработке технологической карты.

ножек, царг, проножек и сидения.
Строгание и опиливание заготовок в размер.
Разметка на царгах шипов и гнезд под шканты.
Разметка шипов на проножках.
Разметка на ножках гнезд и линий скоса.
Зарезка шипов на царгах.
Зарезка шипов на проножках.
Долбление гнезд, спиливание и строгание скосов на ножках.
Зачистка и шлифовка изготовленных деталей.
Сборка насухо двух пар ножек и проножек.
Склеивание делянок сидения.
Сборка каркаса насухо и последующая его склейка.
Разметка щита сиденья в размер.
Разметка и сверление гнезд под шканты на сиденье.
Разметка и закругление углов и кромок сиденья.
Торцовка каркаса. Установка сиденья на шканты.
Зачистка табурета. Приклеивание сиденья к каркасу.
Снятие фасок на концах ножек.
Проверка качества изделия.

ножек табурета под угольник в размер 20х20 мм.
1.3 Разметить заготовки по длине, отпилить заготовки в размер 180 мм
1.4 На токарном станке изготовить проточки использовав шаблон.
1.5 Просверлить отверстия для установки угловых стяжек ø 12 мм.

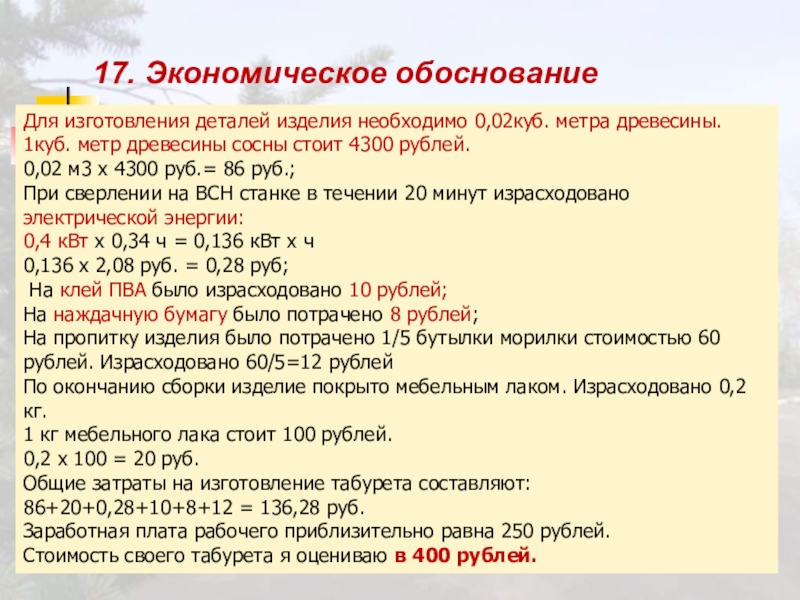

древесины сосны стоит 4300 рублей.
0,02 м3 х 4300 руб.= 86 руб.;
При сверлении на ВСН станке в течении 20 минут израсходовано электрической энергии:
0,4 кВт х 0,34 ч = 0,136 кВт х ч
0,136 х 2,08 руб. = 0,28 руб;
На клей ПВА было израсходовано 10 рублей;
На наждачную бумагу было потрачено 8 рублей;
На пропитку изделия было потрачено 1/5 бутылки морилки стоимостью 60 рублей. Израсходовано 60/5=12 рублей
По окончанию сборки изделие покрыто мебельным лаком. Израсходовано 0,2 кг.
1 кг мебельного лака стоит 100 рублей.
0,2 х 100 = 20 руб.
Общие затраты на изготовление табурета составляют:
86+20+0,28+10+8+12 = 136,28 руб.
Заработная плата рабочего приблизительно равна 250 рублей.
Стоимость своего табурета я оцениваю в 400 рублей.

86 руб.;
0,4 кВт х 0,34 ч = 0,136 кВт х ч
0,136 х 2,08 руб. = 0,28 руб;
10+8+12=30 рублей;
0,2 х 100 = 20 руб.
86+20+0,28+10+8+12 = 136,28 руб.
Заработная плата рабочего
приблизительно равна 250 рублей.

Цена для реализации
400 руб.

Примерная цена
в магазине
около 880 руб.

Цена для
реализации
400 руб.

Экономия
более 480 руб.

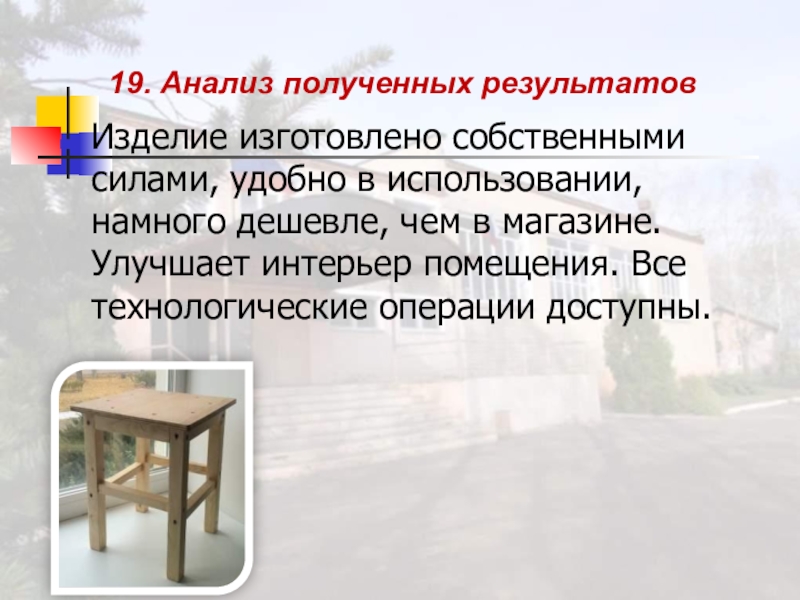

дешевле, чем в магазине. Улучшает интерьер помещения. Все технологические операции доступны.

дела,
«Ремесленник» - сохраняет природные краски и натуральную текстуру.
«Ремесленник» - изготовляет качественное изделие. «Ремесленник» - органично впишет изделие в натуральный интерьер Вашего жилища.
«Ремесленник» - надёжный гарант качества и экологически чистого продукта.
«Ремесленник» - изготовит изделие на заказ, по вашим чертежам.
«Ремесленник» - маркетинг, искусство, «Традиции народа»- широкий ассортимент продукции .

«Ремесленник»

Творец
Затейник мастер

«Ремесленник»

ПРИ КОМПЛЕКСНОМ ЗАКАЗЕ СКИДКА ДО 25%.

защиты дерева от вредителей и неблагоприятных природных явлений. Масло для защитной обработки дерева использовали еще в старые времена наши предки.
Самое известное масло по дереву добывалось из семян льна. Масло для древесины сохнет, однако медленно, но при этом хорошо укрепляется внутри древесной структуры (это происходит благодаря взаимодействию масел с воздухом, в результате окислительной реакции).
Почему обработка древесины маслом имеет спрос у строителей деревянных жилищ и хозяев таких домов?
Масло по дереву отличается такими свойствами как обратимость (то есть масло наносится на поверхность дерева очень просто, также просто его вычистить с этой поверхности), имеет хорошие проводные и соединительные качества (адгезию), дает возможность разнообразить свое нанесение на деревянную поверхность (могут наноситься обычной кистью, но можно применять для этого распылитель). Такое окрашивание позволяет сохранить всю текстуру поверхности дерева и не только увидеть ее, но и потрогать и ощутить на руке.

наносят вред окружающей среде и полностью подлежат вторичной переработке. Небольшую экологическую проблему может создавать применение мебельного лака. Но использование фанеры сводит к нулю все попытки не нарушать экологическую обстановку

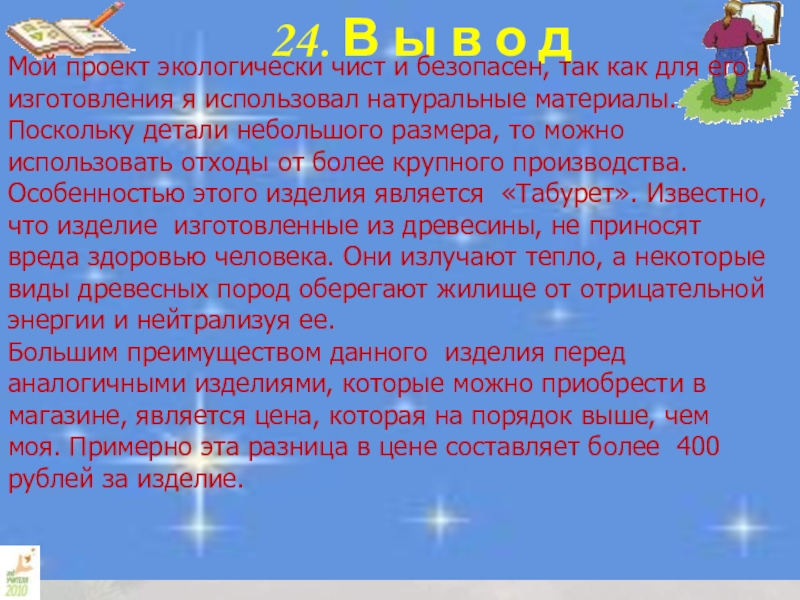

экологически чист и безопасен, так как для его изготовления я использовал натуральные материалы. Поскольку детали небольшого размера, то можно использовать отходы от более крупного производства. Особенностью этого изделия является «Табурет». Известно, что изделие изготовленные из древесины, не приносят вреда здоровью человека. Они излучают тепло, а некоторые виды древесных пород оберегают жилище от отрицательной энергии и нейтрализуя ее.
Большим преимуществом данного изделия перед аналогичными изделиями, которые можно приобрести в магазине, является цена, которая на порядок выше, чем моя. Примерно эта разница в цене составляет более 400 рублей за изделие.

сложности: учебное пособие / Г.И. Клюев. – М.: Академия, 2007. – 240 с.
2. Клюев, Г.И. Столяр (базовый уровень): учебное пособие / Г.И. Клюев. – М.: Академия, 2007. – 80 с.
3. Степанов, Б.А. Технология плотничных, столярных, стекольных и паркетных работ: / Б.А. Степанов.- 4-е изд., стер.- М.: Академия, 2010. – 336 с.
4. Степанов, Б.А. Справочник плотника и столяра: учебное пособие / Б.А. Степанов. – 2-е изд., испр. – М.: Академия, 2009. – 304 с.
5. Крейндлин Л.Н. Столярные, плотничные, стекольные и паркетные работы / Л.Н. Крейндлин – М.: Академия, 2007. – 240 с.
6. Простапенко И.С., Иванов В.П.- Инструкционно-технологические карты по столярным работам.
