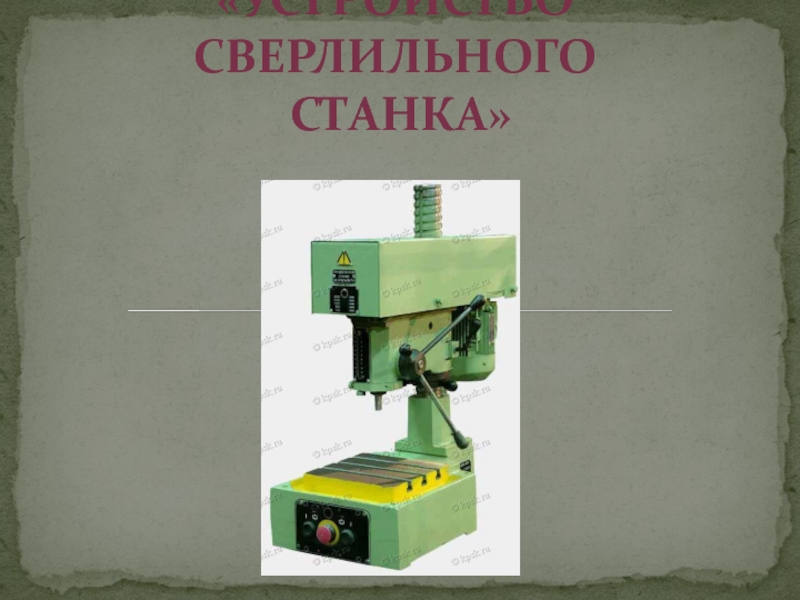

Презентация, доклад по технологии Сверлильный станок

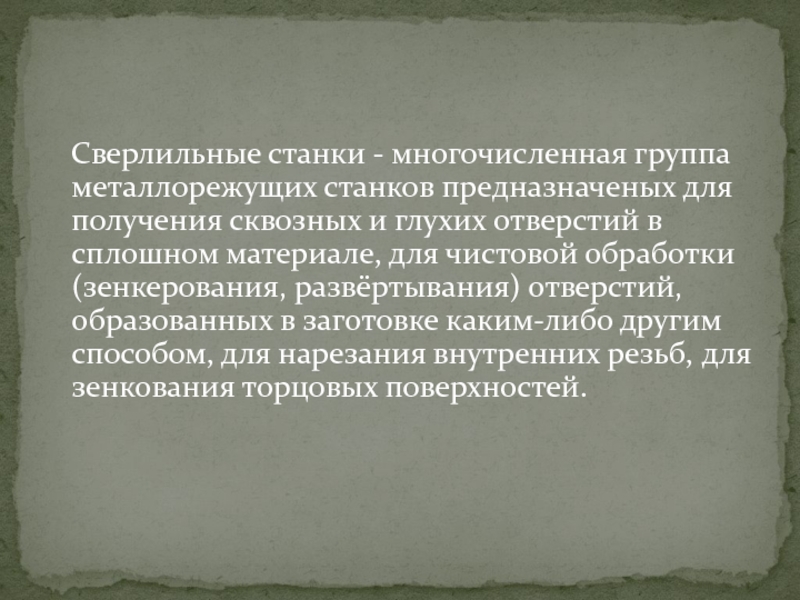

получения сквозных и глухих отверстий в сплошном материале, для чистовой обработки (зенкерования, развёртывания) отверстий, образованных в заготовке каким-либо другим способом, для нарезания внутренних резьб, для зенкования торцовых поверхностей.

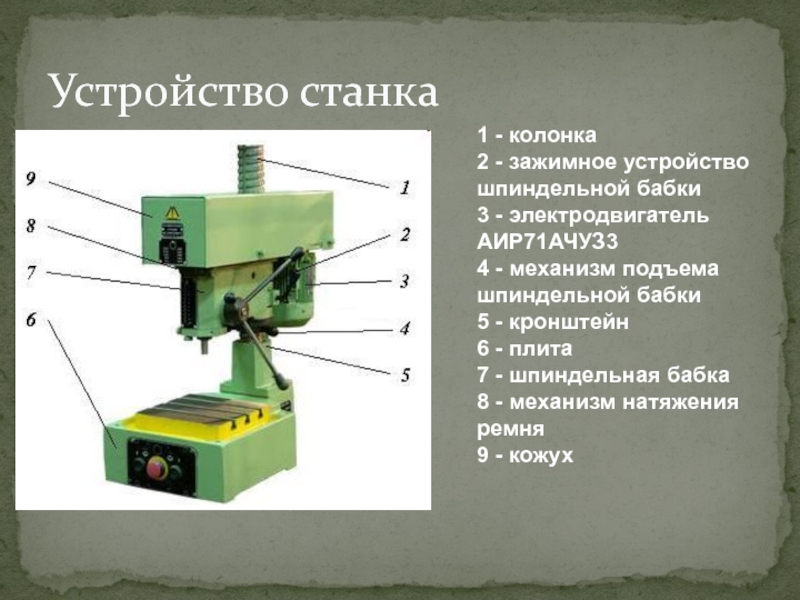

АИР71АЧУЗ3
4 - механизм подъема шпиндельной бабки
5 - кронштейн
6 - плита
7 - шпиндельная бабка
8 - механизм натяжения ремня
9 - кожух

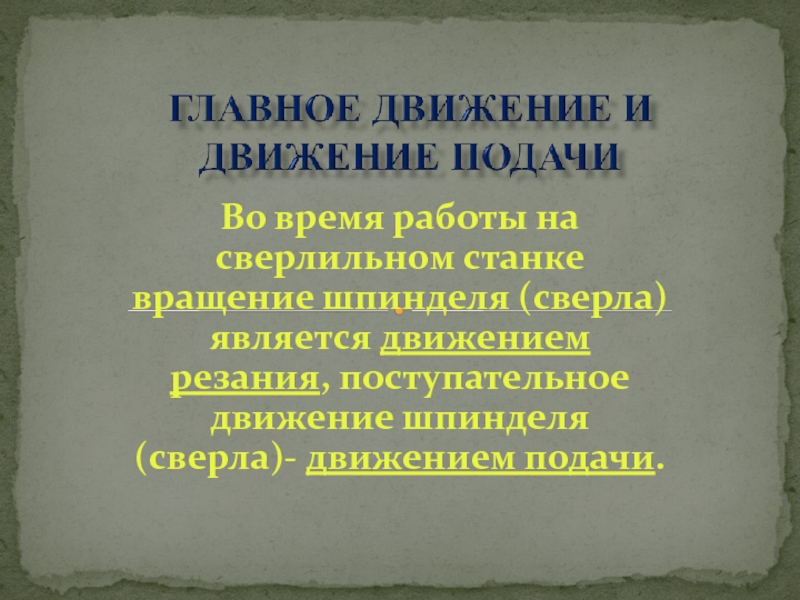

резания, поступательное движение шпинделя (сверла)- движением подачи.

легко вращается в гильзе.
Гильза является вспомогательной деталью, она не вращается вместе со шпинделем, а только перемещается вместе с ним вверх вниз.
В верхней части на шпиндель напрессован шкив вращающийся вместе с ним.

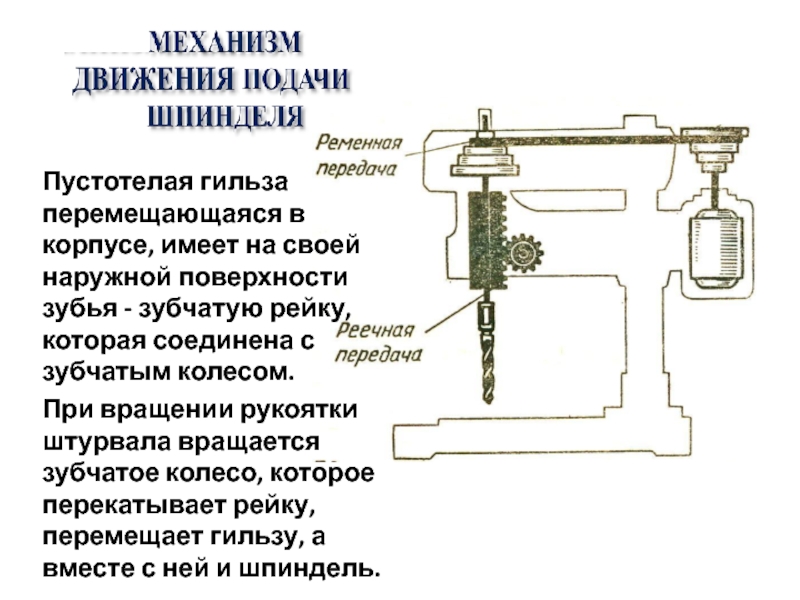

- зубчатую рейку, которая соединена с зубчатым колесом.
При вращении рукоятки штурвала вращается зубчатое колесо, которое перекатывает рейку, перемещает гильзу, а вместе с ней и шпиндель.

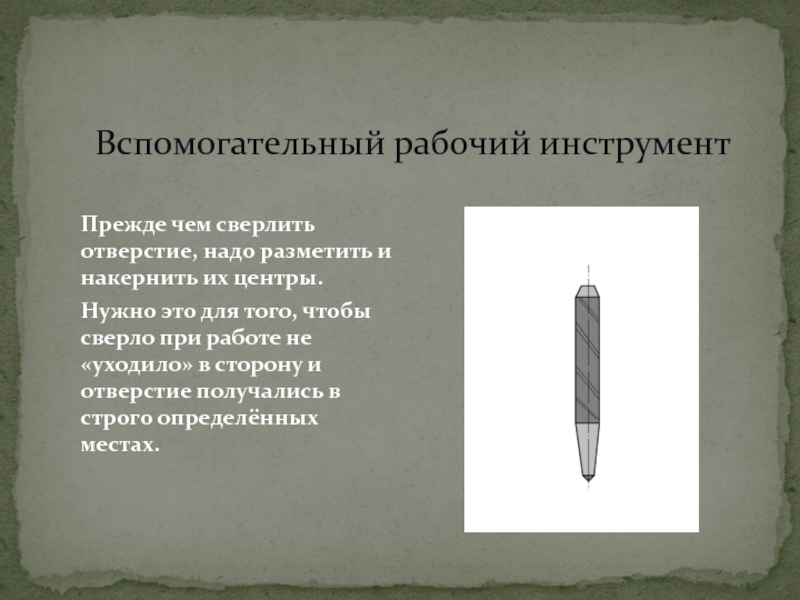

центры.
Нужно это для того, чтобы сверло при работе не «уходило» в сторону и отверстие получались в строго определённых местах.

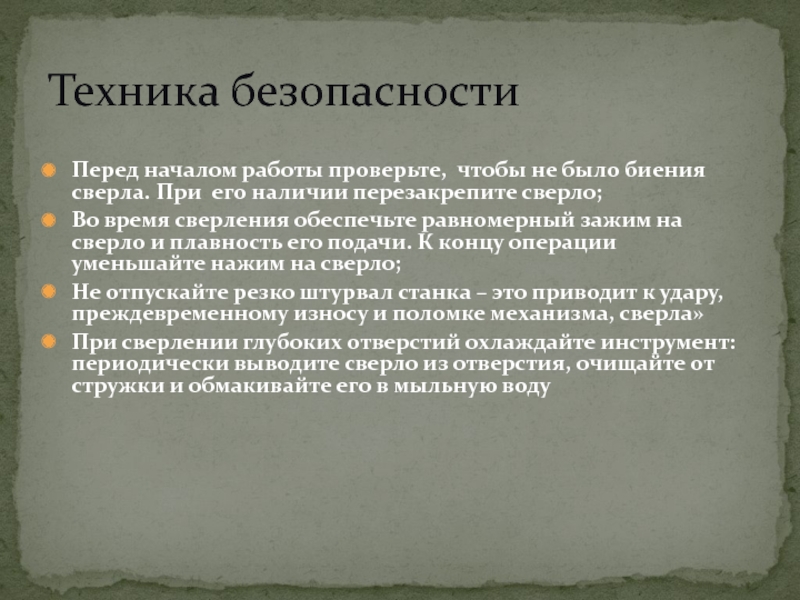

наличии перезакрепите сверло;
Во время сверления обеспечьте равномерный зажим на сверло и плавность его подачи. К концу операции уменьшайте нажим на сверло;
Не отпускайте резко штурвал станка – это приводит к удару, преждевременному износу и поломке механизма, сверла»
При сверлении глубоких отверстий охлаждайте инструмент: периодически выводите сверло из отверстия, очищайте от стружки и обмакивайте его в мыльную воду

Техника безопасности
