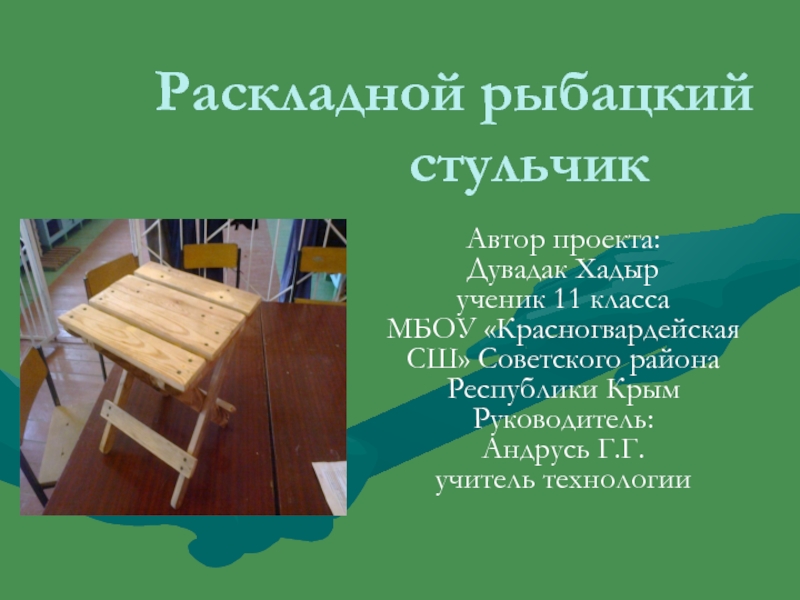

Презентация, доклад по технологии Раскладной рыбацкий стульчик

11 класса МБОУ «Красногвардейская СШ» Советского района Республики Крым Руководитель: Андрусь Г.Г. учитель технологии

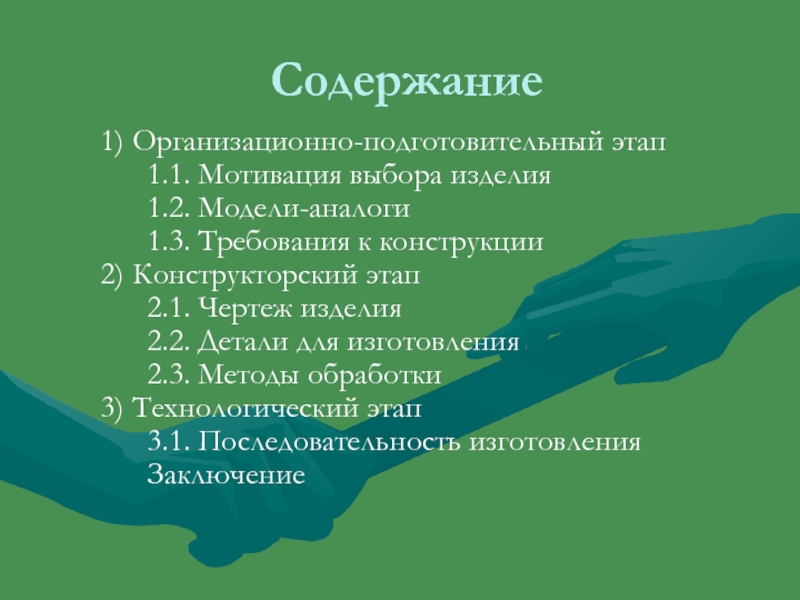

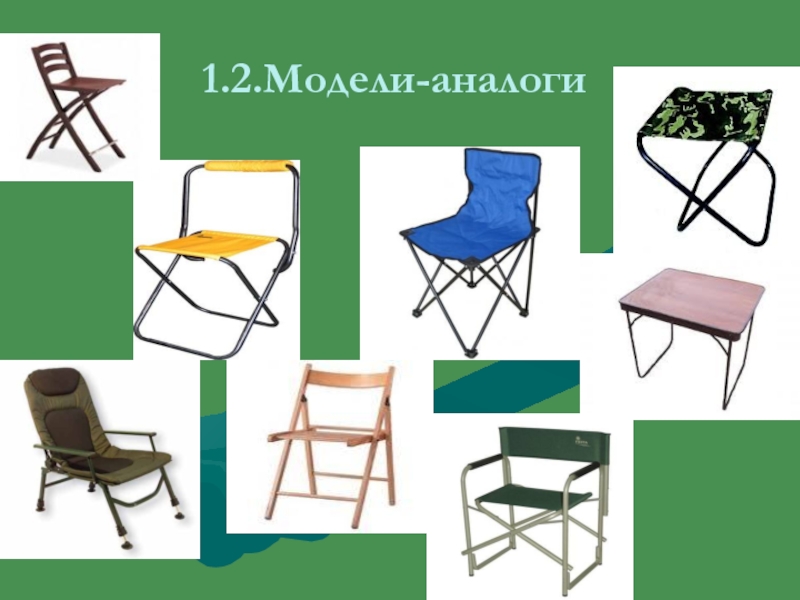

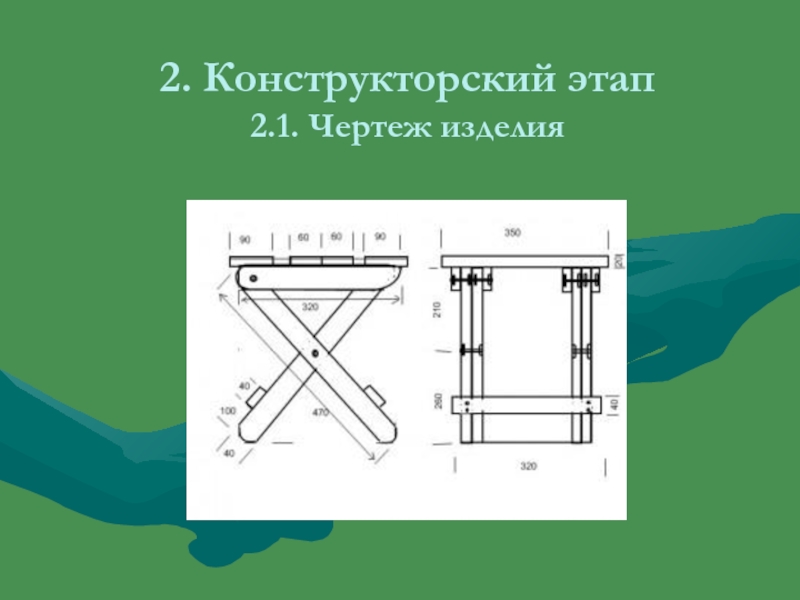

выбора изделия 1.2. Модели-аналоги 1.3. Требования к конструкции 2) Конструкторский этап 2.1. Чертеж изделия 2.2. Детали для изготовления 2.3. Методы обработки 3) Технологический этап 3.1. Последовательность изготовления Заключение

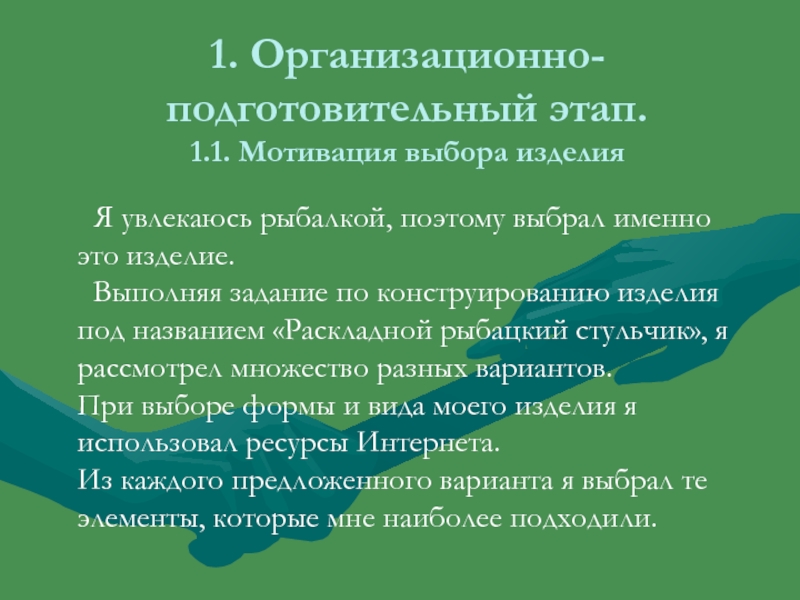

поэтому выбрал именно это изделие. Выполняя задание по конструированию изделия под названием «Раскладной рыбацкий стульчик», я рассмотрел множество разных вариантов. При выборе формы и вида моего изделия я использовал ресурсы Интернета. Из каждого предложенного варианта я выбрал те элементы, которые мне наиболее подходили.

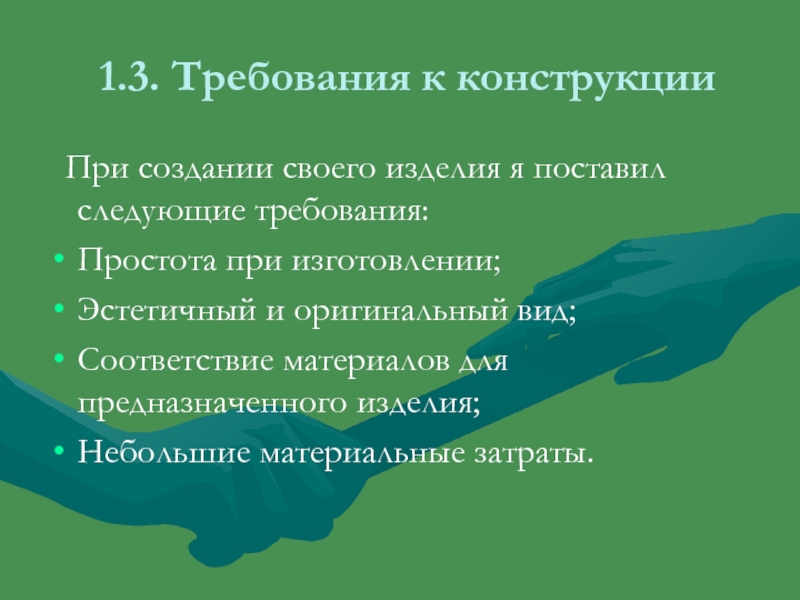

требования:
Простота при изготовлении;
Эстетичный и оригинальный вид;
Соответствие материалов для предназначенного изделия;
Небольшие материальные затраты.

ножек – 4 деревянных бруска таких размеров: Длина - 470 мм. Ширина - 40 мм. Толщина - 20 мм.
Перекладины под сиденье, тоже 4 штуки, таких размеров: Длина - 320 мм. Ширина - 40 мм. Толщина - 20 мм.
Накладные проножки –2 шутки, размеры: Длина - 320 мм. Ширина - 40 мм. Толщина - 20 мм.
Бруски для сиденья в количестве 4 штуки: Длина - 350 мм, Ширина – 75 мм. Толщина - 15 мм.
Болты, 4 штуки: Длина - 40 мм. Диаметр - 6 мм.
Саморезы для крепления брусков, 24 штуки: Длина - 45-50 мм.

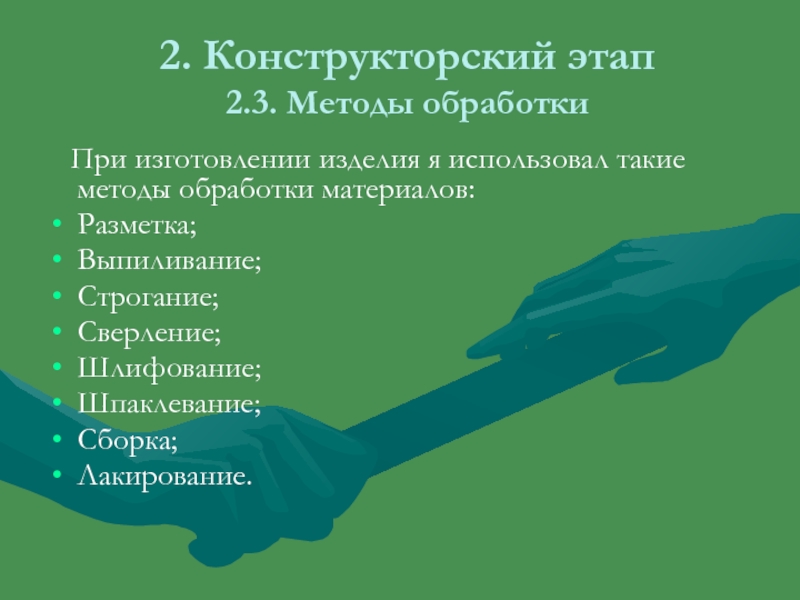

такие методы обработки материалов:
Разметка;
Выпиливание;
Строгание;
Сверление;
Шлифование;
Шпаклевание;
Сборка;
Лакирование.

заданным на чертеже, обрабатываем неровности и шероховатости поверхности при помощи наждачной бумаги, просверливаем отверстия в размеченных местах.

ножек с перекладинами под сиденье.

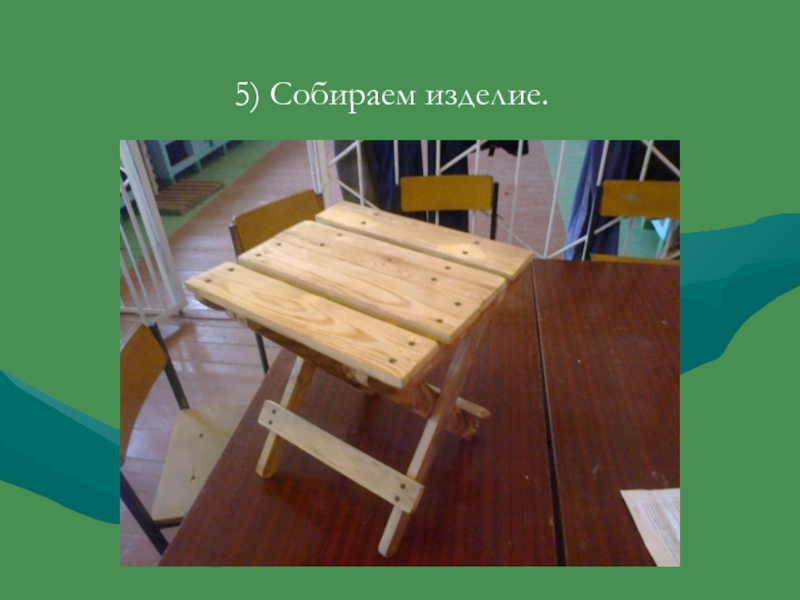

5) Собираем изделие.

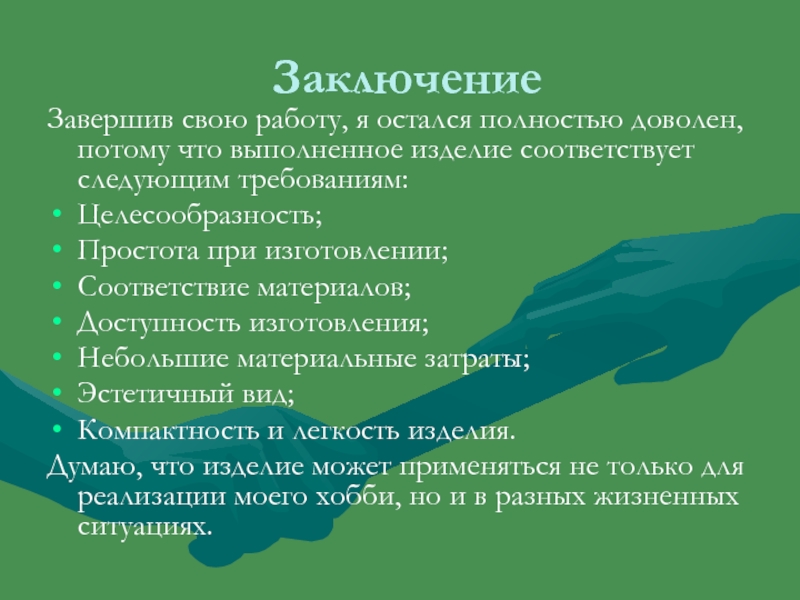

соответствует следующим требованиям:
Целесообразность;
Простота при изготовлении;
Соответствие материалов;
Доступность изготовления;
Небольшие материальные затраты;
Эстетичный вид;
Компактность и легкость изделия.
Думаю, что изделие может применяться не только для реализации моего хобби, но и в разных жизненных ситуациях.
