Презентация, доклад по технологии Правила нанесения размеров. Масштабы
Содержание
- 1. Презентация по технологии Правила нанесения размеров. Масштабы
- 2. Правила нанесения размеров на чертеже. Масштабы.
- 3. История масштабов и размеров При
- 4. В дальнейшем такие планы –чертежи
- 5. Размеры линейные угловые Длина, ширина, толщина, высота, диаметр или радиус измеряемой части изделияВеличина угла
- 6. Слайд 6

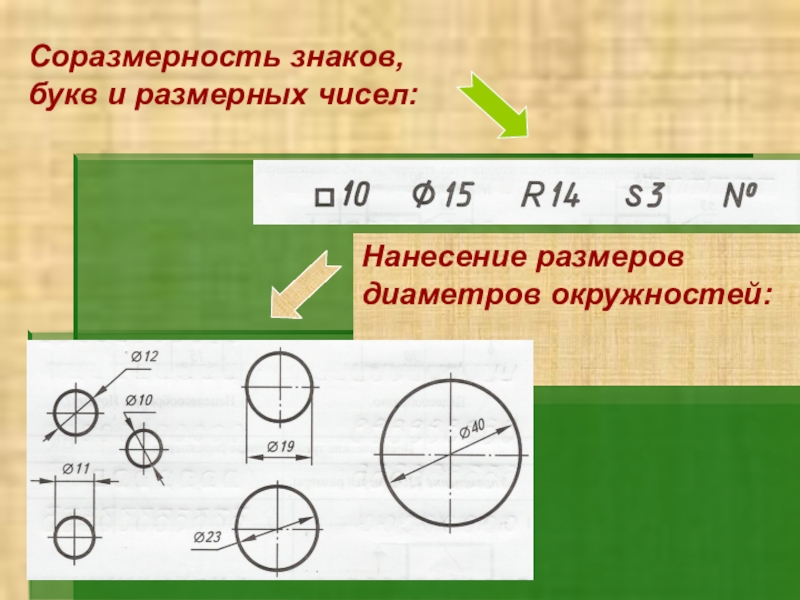

- 7. Нанесение размеров диаметров окружностей:Соразмерность знаков, букв и размерных чисел:
- 8. Нанесение размеров радиусов дугНанесение размеров углов:
- 9. Масштаб – это отношение линейных размеров изображения
- 10. Слайд 10
- 11. При уменьшении или увеличении изображения, угловые размеры не изменяются !!!
- 12. Слайд 12
- 13. СПАСИБО ЗА ВНИМАНИЕ
Правила нанесения размеров на чертеже. Масштабы.
Слайд 3История масштабов
и размеров
При строительстве жилищ, крепостей и других
сооружений появились первые чертежи, которые назывались «планами». Эти чертежи выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения. Для выполнения таких чертежей-гигантов были созданы специальные чертежные инструменты – деревянный циркуль-измеритель и веревочный прямоугольный треугольник.
Слайд 4 В дальнейшем такие планы –чертежи стали выполнятся на пергаменте,
дереве и холсте в уменьшенном масштабе
с нанесением на них размеров.
Первоначально использовали пропорциональный (поперечный) масштаб. Он позволил резко увеличить точность как построений, так и замеров.
Появление масштаба на чертеже сыграло роль в развитии и производственного (технического) черчения.
В России масштабы на чертежах впервые стали применяться XVI в. и окончательно утвердились примерно к концу XVII в.
с нанесением на них размеров.
Первоначально использовали пропорциональный (поперечный) масштаб. Он позволил резко увеличить точность как построений, так и замеров.
Появление масштаба на чертеже сыграло роль в развитии и производственного (технического) черчения.
В России масштабы на чертежах впервые стали применяться XVI в. и окончательно утвердились примерно к концу XVII в.

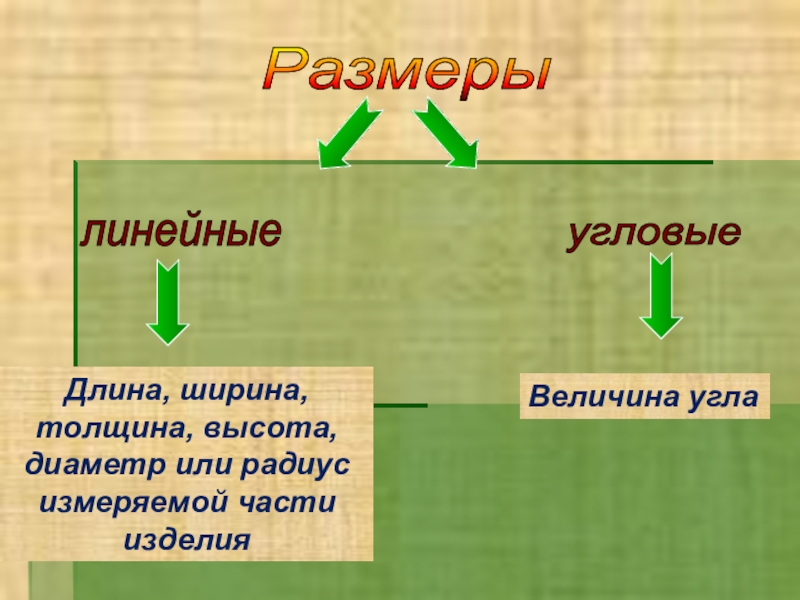

Слайд 5Размеры
линейные
угловые
Длина, ширина, толщина, высота,
диаметр или радиус измеряемой
части изделия
Величина угла

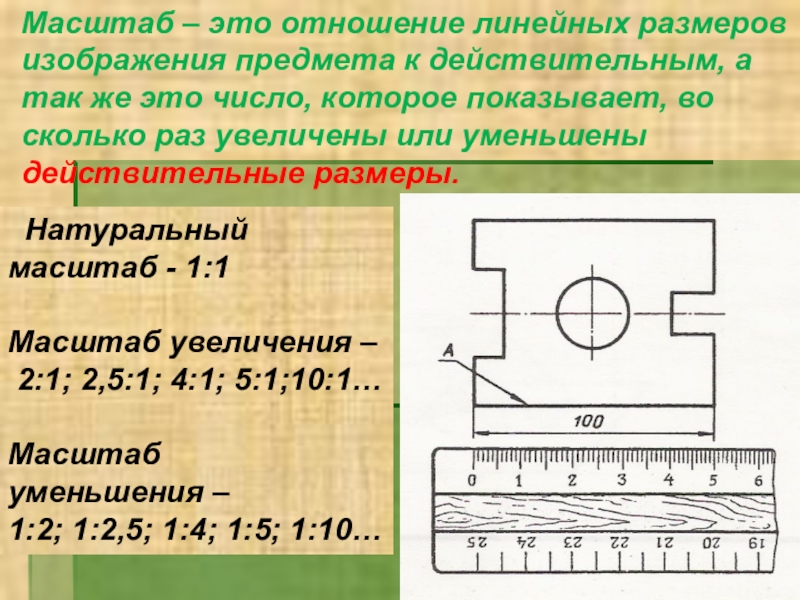

Слайд 9Масштаб – это отношение линейных размеров изображения предмета к действительным, а
так же это число, которое показывает, во сколько раз увеличены или уменьшены действительные размеры.
Натуральный масштаб - 1:1
Масштаб увеличения –
2:1; 2,5:1; 4:1; 5:1;10:1…
Масштаб уменьшения –
1:2; 1:2,5; 1:4; 1:5; 1:10…
Слайд 10
В каком бы масштабе не выполнялось изображение, размеры на чертеже наносят только действительные !!!
Слайд 12
Контрольные вопросы:
Какие бывают размеры?
В каких единицах выражаются размеры на чертежах?
Чему равно расстояние между размерной линией и контуром чертежа?
Что называется масштабом?
Какие бывают масштабы?
Что означает запись:
М1:5; М 1:1; М 10:1
