Презентация, доклад по технологии Построение чертежей клиньевой юбки
Содержание
- 1. Презентация по технологии Построение чертежей клиньевой юбки
- 2. Мерки Построения чертежа юбки из клиньевОбхват талии Обхват бёдерДлина спины до талииДлина изделияОтДиДтсОб61886042Прибавки Количество клиньевN6
- 3. Последовательность построение чертежаПровести вертикальную линию, т.е. линию середины клина. Обозначить т. ТПостроениеТ
- 4. Построения чертежа юбки из клиньевЧертеж юбки из
- 5. Последовательность построение чертежа60 см

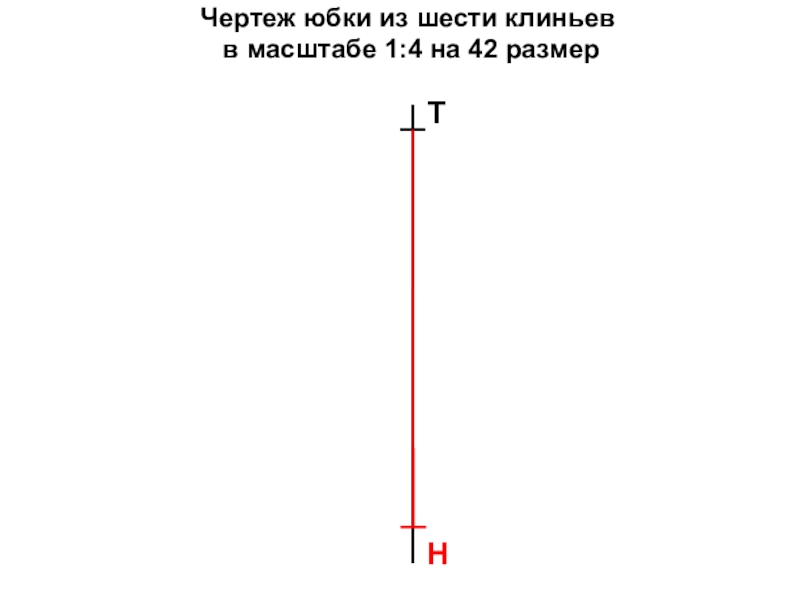

- 6. Чертеж юбки из шести клиньев в масштабе 1:4 на 42 размерТН

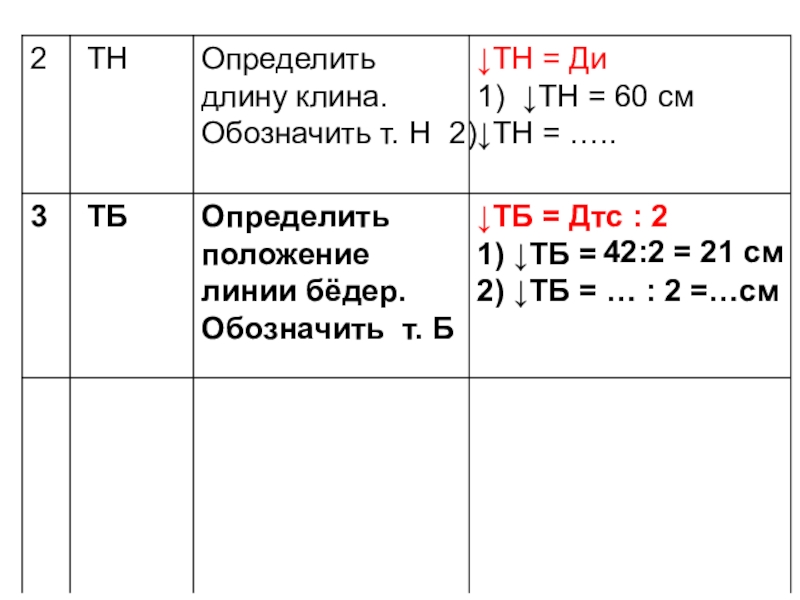

- 7. 42:2 = 21 см

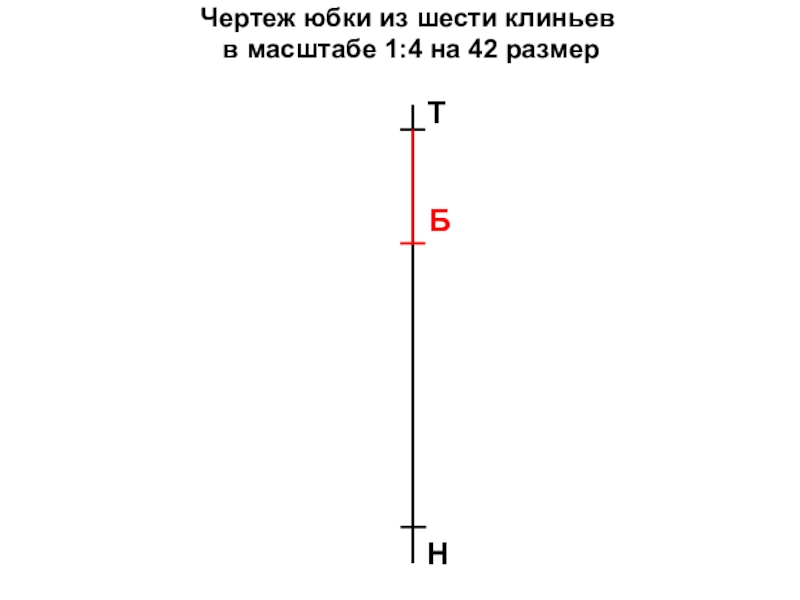

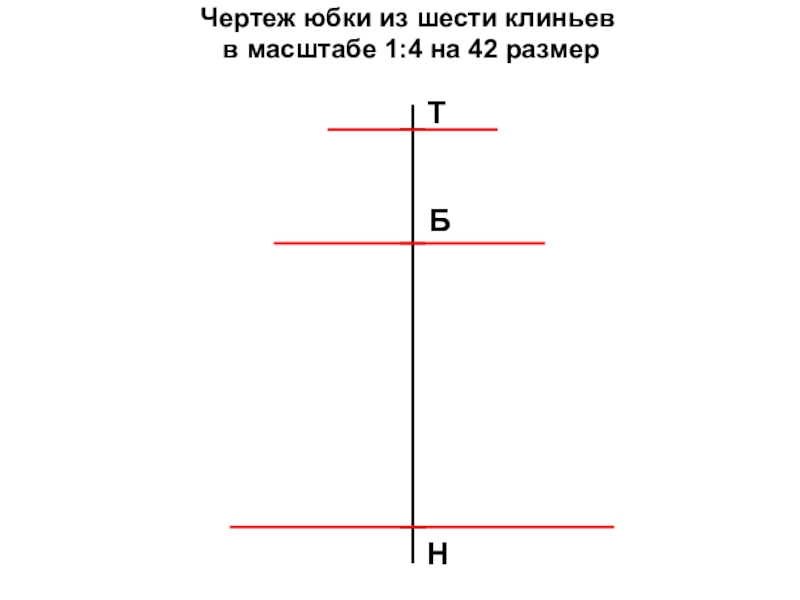

- 8. Чертеж юбки из шести клиньев в масштабе 1:4 на 42 размерТНБ
- 9. Слайд 9
- 10. Чертеж юбки из шести клиньев в масштабе 1:4 на 42 размерТНБ

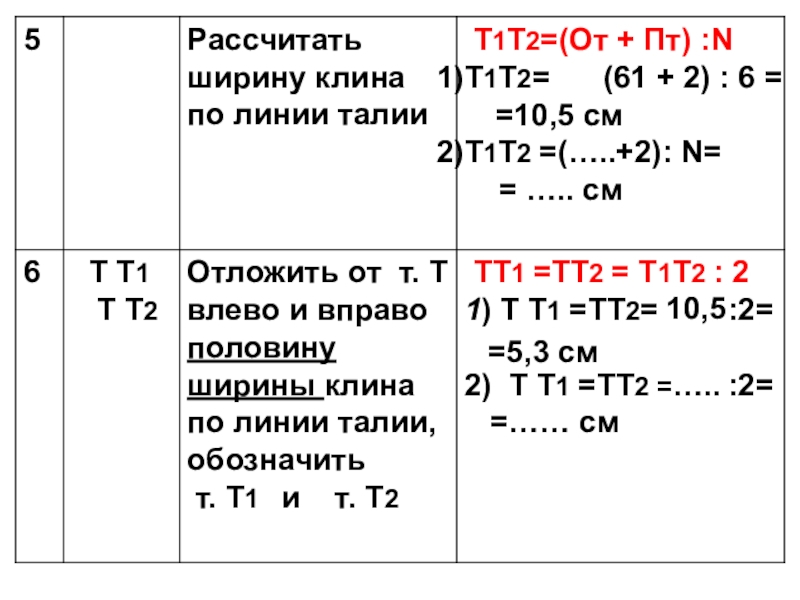

- 11. (61 + 2) : 6 ==10,5 см10,5=5,3 см
- 12. Чертеж юбки из шести клиньев в масштабе 1:4 на 42 размерТНБ Т2Т1

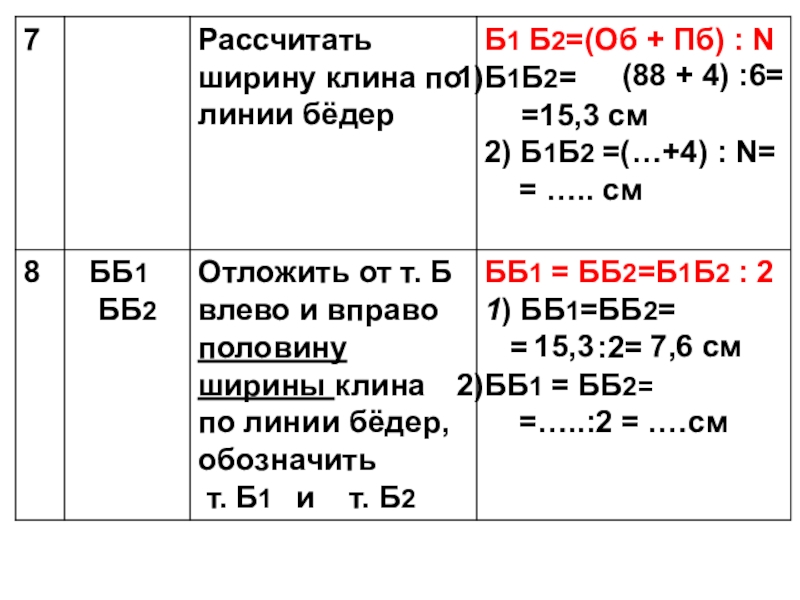

- 13. (88 + 4) :6==15,3 см15,37,6 см
- 14. Чертеж юбки из шести клиньев в масштабе 1:4 на 42 размерТНБ Т2Т1Б2 Б1
- 15. Слайд 15

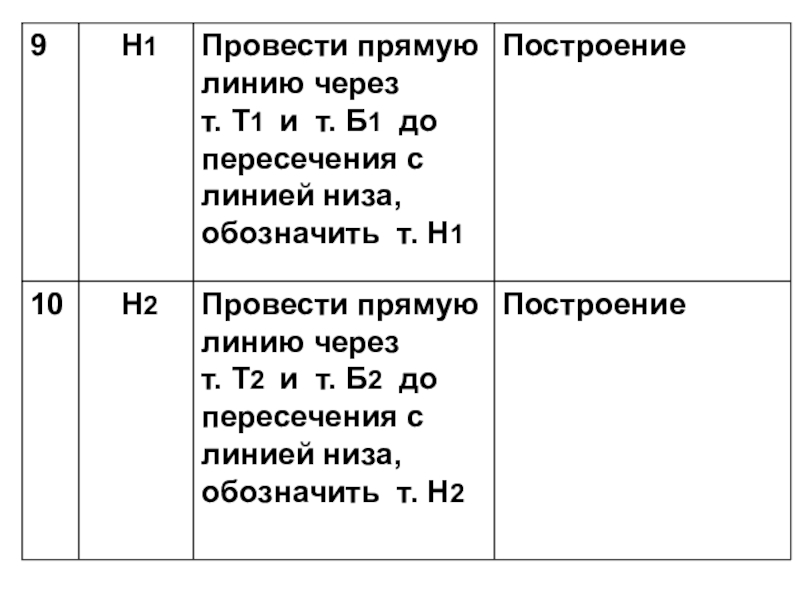

- 16. Чертеж юбки из шести клиньев в масштабе 1:4 на 42 размерТНБ Т2Т1Б2 Б1 Н1Н2
- 17. Слайд 17

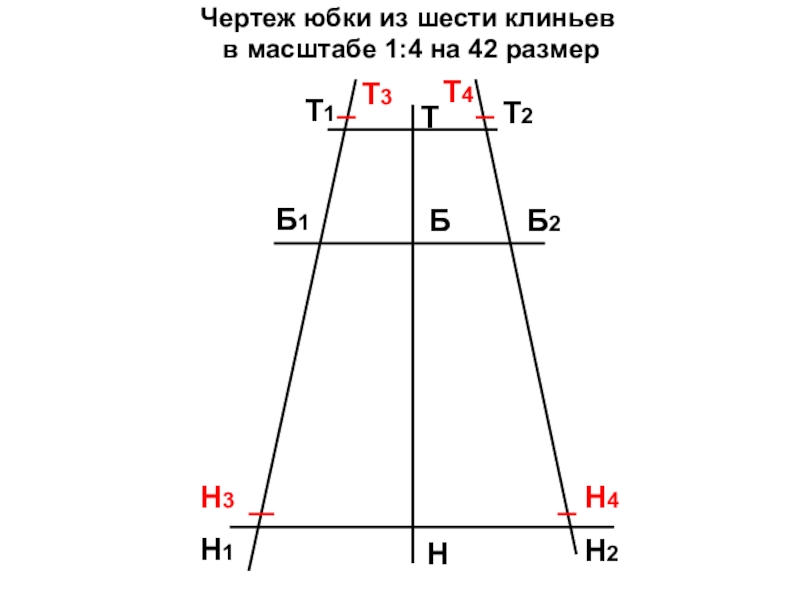

- 18. Чертеж юбки из шести клиньев в масштабе 1:4 на 42 размерТНБ Т2Т1Б2 Б1 Н1Н2Т3Т4Н4Н3
- 19. Слайд 19
- 20. Чертеж юбки из шести клиньев в масштабе 1:4 на 42 размерТНБ Т2Т1Б2 Б1 Н1Н2Т3Т4Н4Н3
- 21. Чертеж юбки из шести клиньев в масштабе 1:4 на 42 размерТНБ Т2Т1Б2 Б1 Н1Н2Т3Т4Н4Н3
- 22. Чертеж юбки из клиньев ТНБ Т2Т1Б2 Б1
Мерки Построения чертежа юбки из клиньевОбхват талии Обхват бёдерДлина спины до талииДлина изделияОтДиДтсОб61886042Прибавки Количество клиньевN6

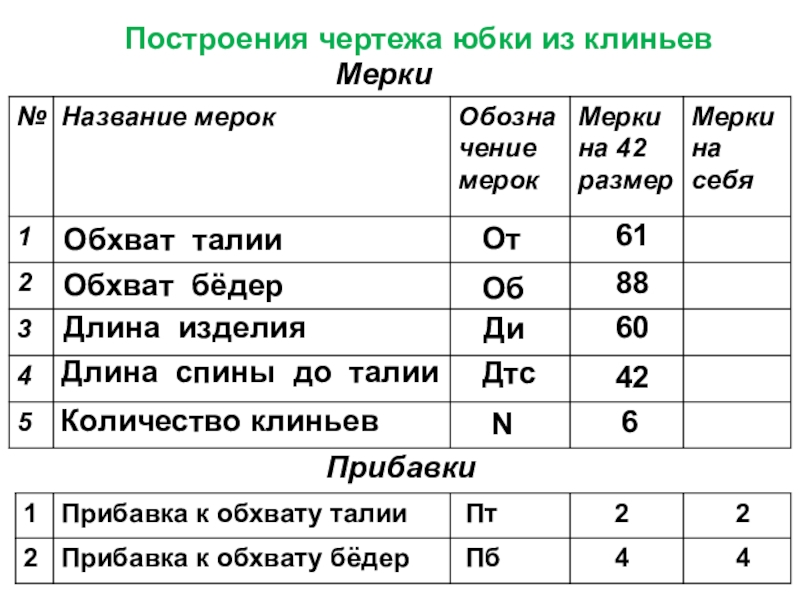

Слайд 2Мерки
Построения чертежа юбки из клиньев
Обхват талии
Обхват бёдер
Длина спины до
талии
Длина изделия
От
Ди
Дтс
Об
61
88
60
42
Прибавки
Количество клиньев
N
6

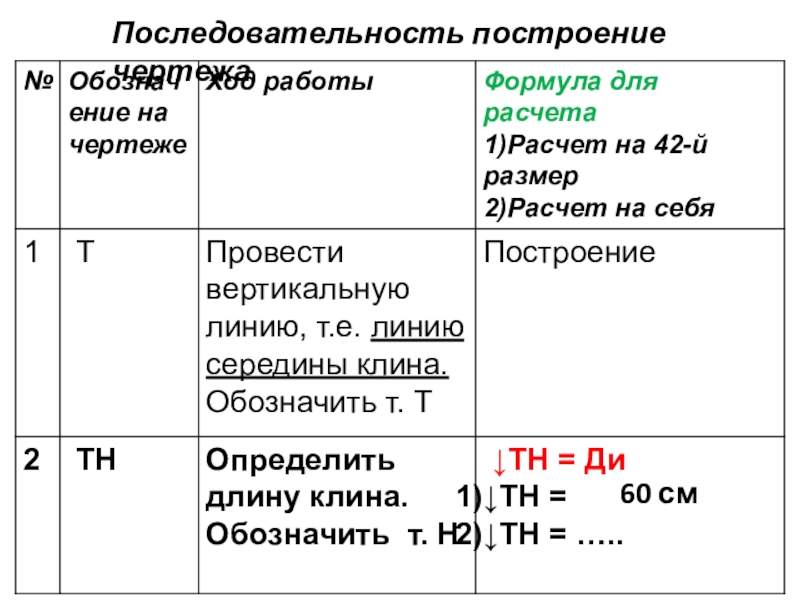

Слайд 3Последовательность построение чертежа
Провести вертикальную линию, т.е. линию середины клина. Обозначить т.
Т
Построение
Т
Слайд 4Построения чертежа
юбки из клиньев
Чертеж юбки из шести клиньев в масштабе
1:4
на 42 размер
на 42 размер
Мерки
Прибавки
Последовательность построение чертежа
Т

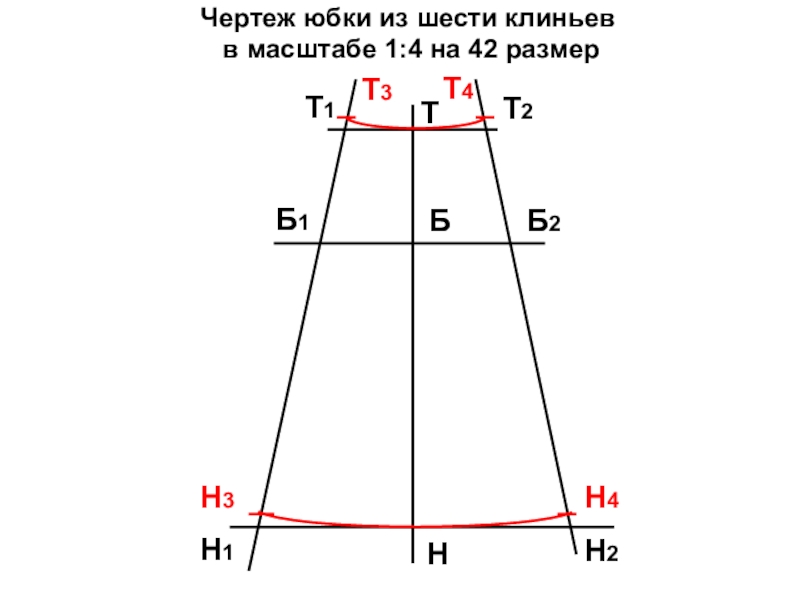

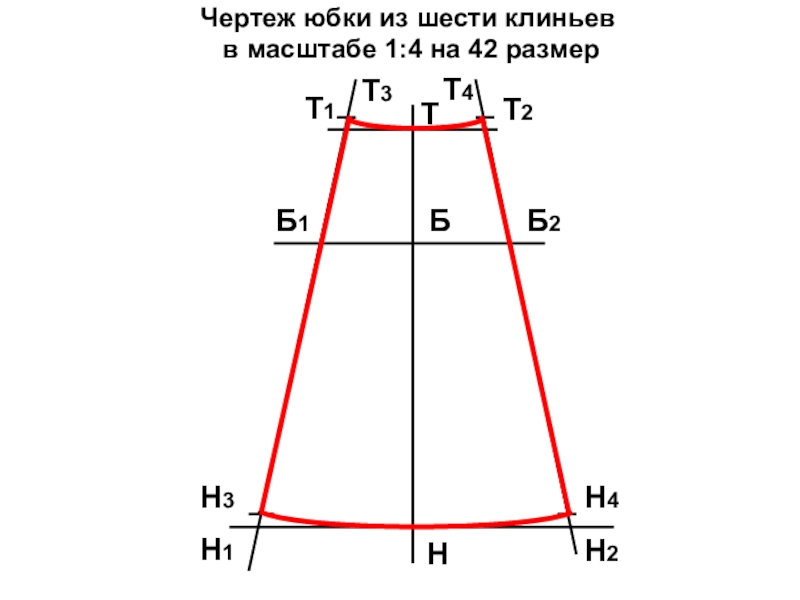

Слайд 22Чертеж юбки из клиньев
Т
Н
Б
Т2
Т1
Б2
Б1
Н1
Н2
Т3
Т4
Н4
Н3

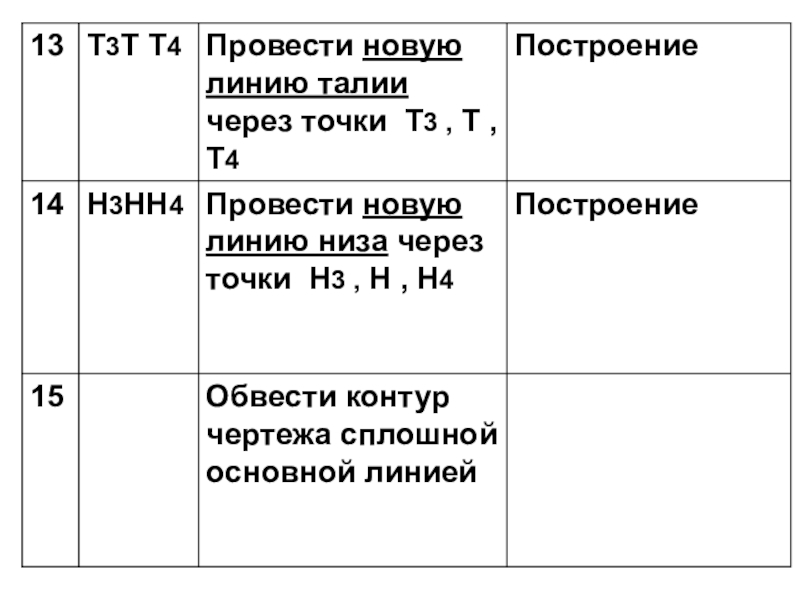

Т3Т Т4 -
Б1 Б2
-
Н3НН4 -
Т3 Н3 -
Т4 Н4 -
линия талии
линия бёдер
линия низа
линия бока
линия бока
