Презентация, доклад по технологии Пиломатериалы 5 класс
Содержание
- 1. Презентация по технологии Пиломатериалы 5 класс
- 2. Тема урока:ПиломатериалыТы узнаешь основные виды пиломатериалов,
- 3. это древесные материалы, полученные путем продольной распиловки бревен.Пиломатериалы

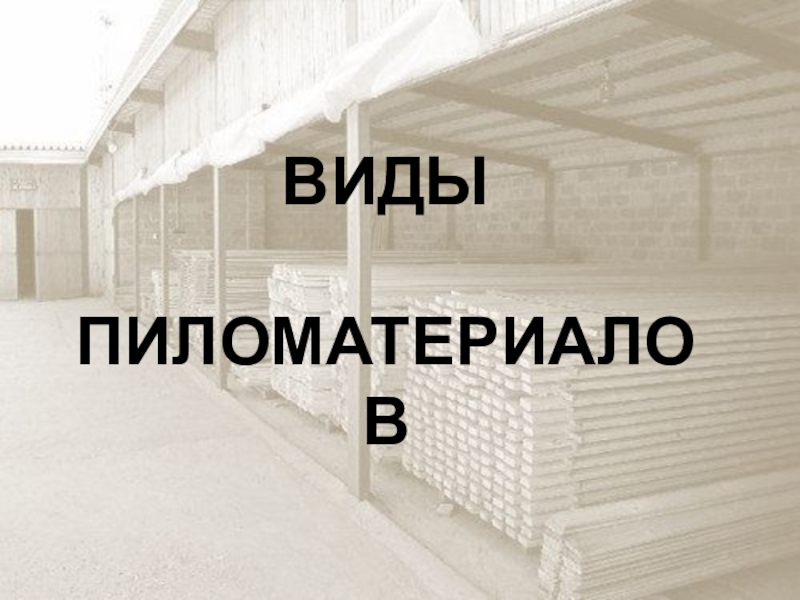

- 4. ВИДЫ ПИЛОМАТЕРИАЛОВ
- 5. Пиломатериалы по геометрической форме и размерам поперечного сечения делят на:— брус— брусок— доски— рейки— шпалы— горбыль
- 6. Брус – пиломатериал толщиной и шириной 100 и более миллиметров
- 7. По числу пропиленных сторон брусья могут
- 8. Бруски – обрезной пиломатериал толщиной до 100 мм, у которого ширина не более двойной толщины.
- 9. Горбыль Односторонне выпуклая доска с полностью
- 10. Доски – пиломатериал толщиной до 100 мм, шириной более двойной толщиныДоска обрезнаяДоска необрезная
- 11. Доска обрезнаяПо стандартам определяется, что
- 12. Доска необрезнаяНеобрезная доска – это
- 13. Шпалы- пилопродукция в виде бруса, используемая в качестве опор для рельсов железнодорожных путей.
- 14. Рейка - узкая, тонкая деревянная доска или
- 15. Способы раскроя бревна на пиломатериалы
- 16. По месту расположения пиломатериалов в бревне(по отношению

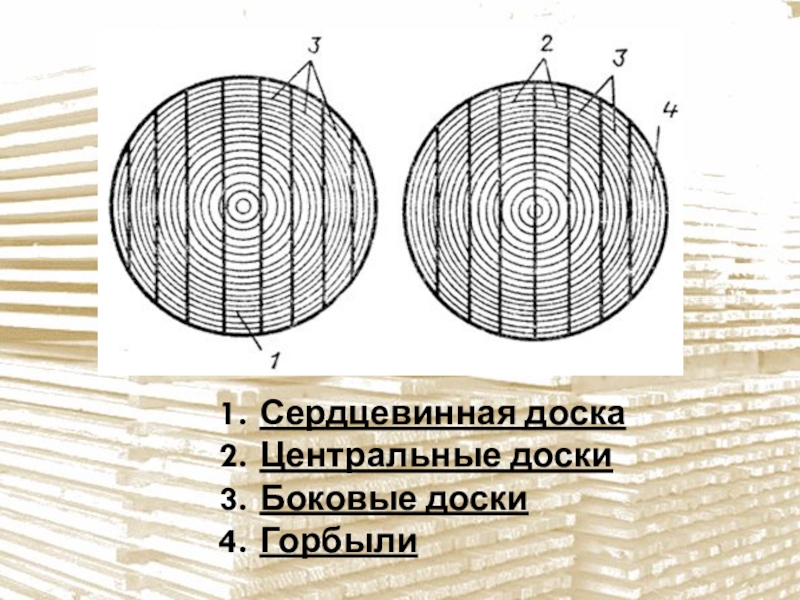

- 17. Сердцевинная доскаЦентральные доскиБоковые доскиГорбыли
- 18. Пиломатериалы имеют следующие элементы:
- 19. Размеры пиломатериаловТолщина- размер(расстояние) между пластями, измеряемое

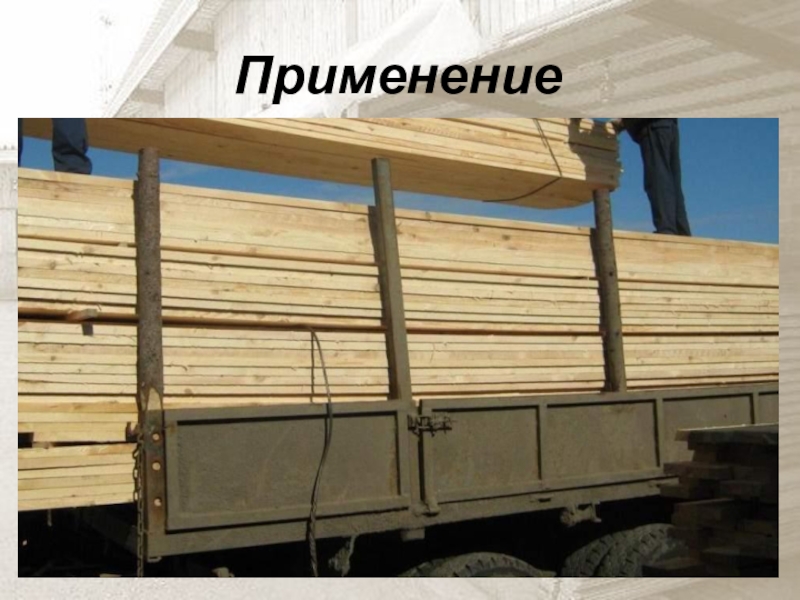

- 20. Применение пиломатериалов
- 21. Строительство зданий и сооружений

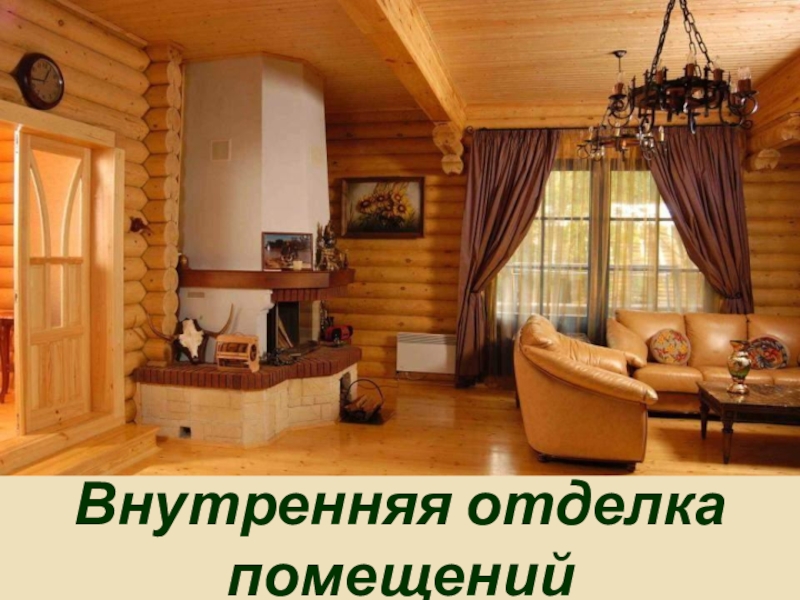

- 22. Внутренняя отделка помещений

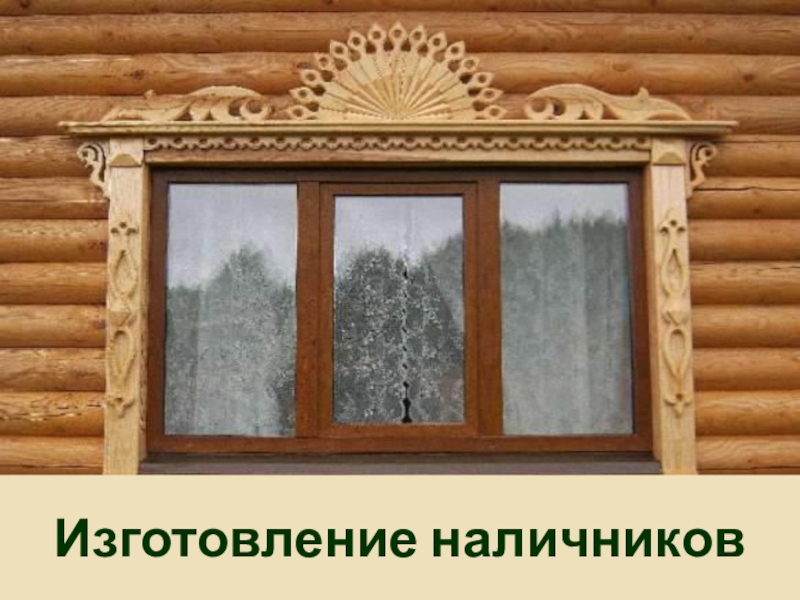

- 23. Изготовление наличников
- 24. Производство оконных и дверных блоков
- 25. Производство мебели
- 26. Автомобильная промышленность
- 27. Авиационная промышленность
- 28. Производство пиломатериалов

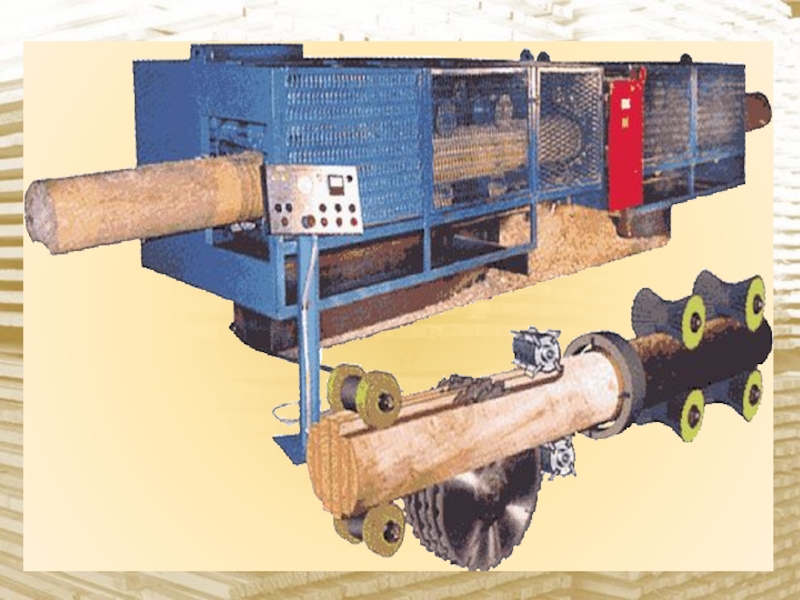

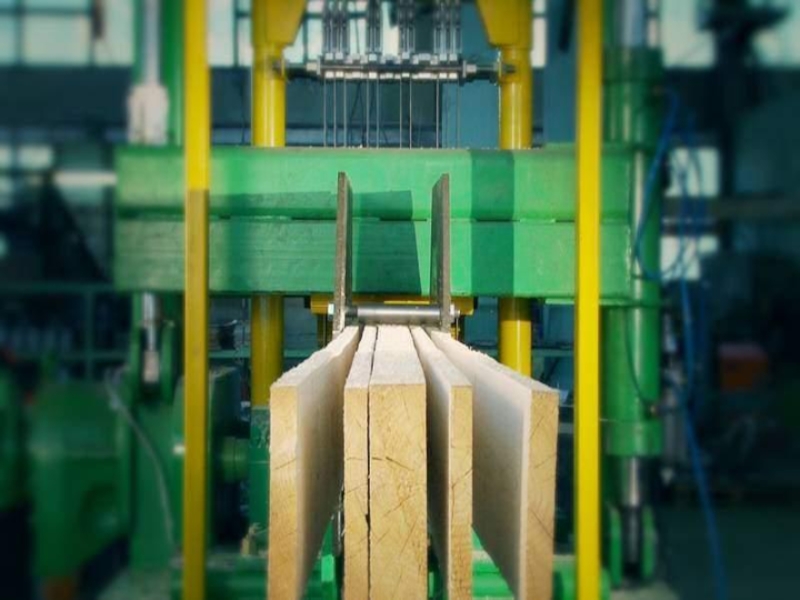

- 29. Для производства пиломатериалов используют лесопильные рамы
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Схема лесопильной рамы: а - главный вид;
- 34. Слайд 34
Тема урока:ПиломатериалыТы узнаешь основные виды пиломатериалов, их производство и применение. Сможешь определить степень усвоения материала.

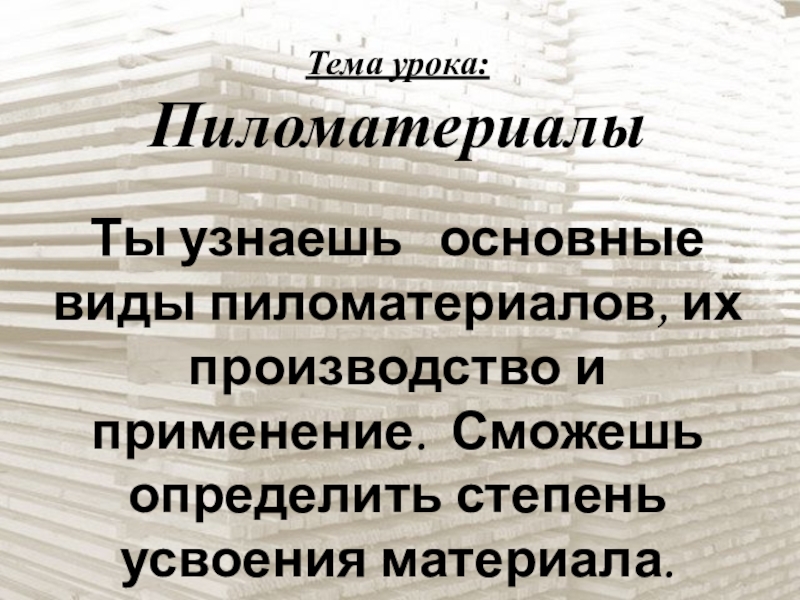

Слайд 2Тема урока:
Пиломатериалы
Ты узнаешь основные виды пиломатериалов, их производство и применение.
Сможешь определить степень усвоения материала.
Слайд 5

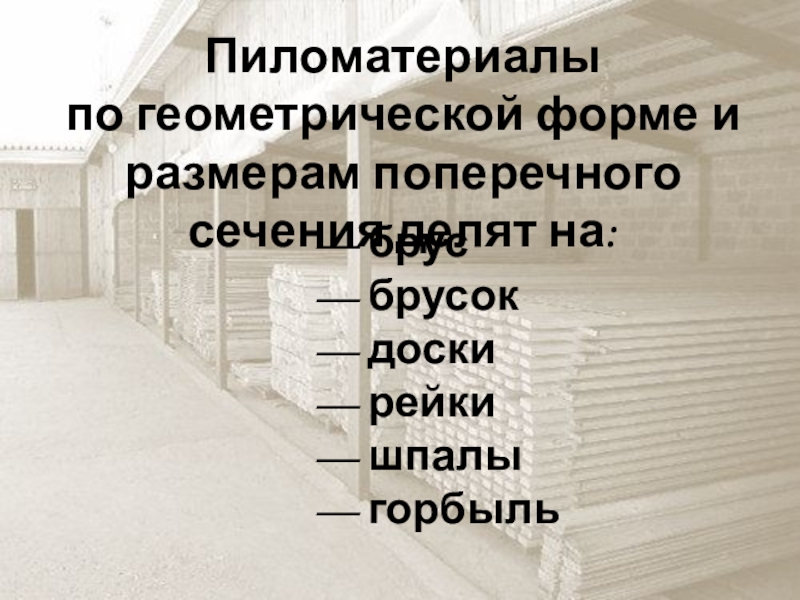

Пиломатериалы по геометрической форме и размерам поперечного сечения делят на:
— брус
— брусок
—
доски
— рейки
— шпалы
— горбыль
— рейки
— шпалы
— горбыль
Слайд 7

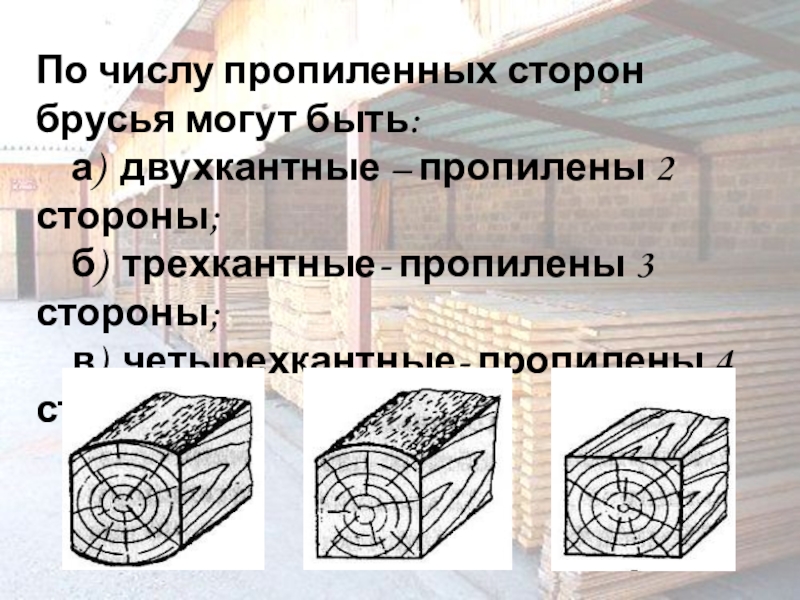

По числу пропиленных сторон брусья могут быть:
а) двухкантные
– пропилены 2 стороны;
б) трехкантные- пропилены 3 стороны;
в) четырехкантные- пропилены 4 стороны;
а. б. в.
б) трехкантные- пропилены 3 стороны;
в) четырехкантные- пропилены 4 стороны;
а. б. в.
Слайд 8

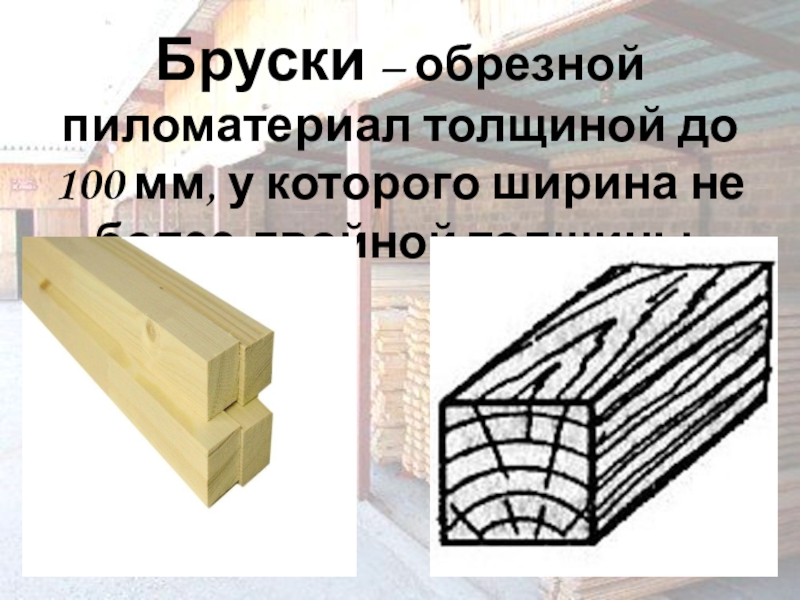

Бруски – обрезной пиломатериал толщиной до 100 мм, у которого
ширина не более двойной толщины.
Слайд 9Горбыль Односторонне выпуклая доска с полностью пропиленной (или не пропиленной) по
всей длине поверхностью. Является боковой частью бревна с корой или без, остатком процесса деревообработки.
Слайд 10

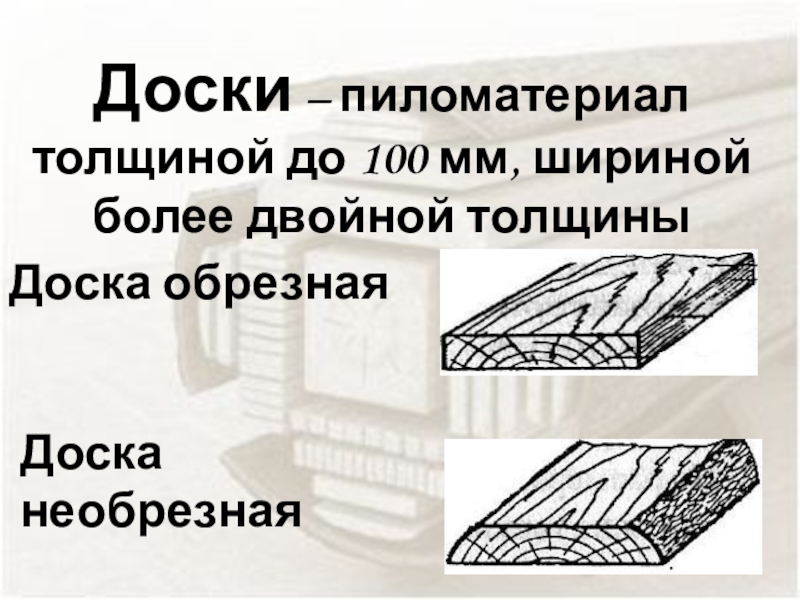

Доски – пиломатериал толщиной до 100 мм, шириной более
двойной толщины
Доска обрезная
Доска необрезная
Слайд 11

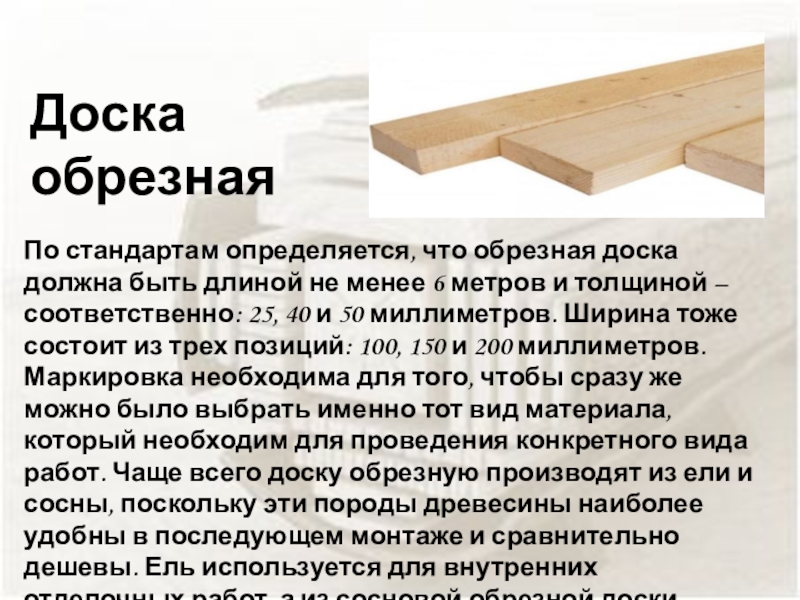

Доска обрезная
По стандартам определяется, что обрезная доска должна
быть длиной не менее 6 метров и толщиной – соответственно: 25, 40 и 50 миллиметров. Ширина тоже состоит из трех позиций: 100, 150 и 200 миллиметров. Маркировка необходима для того, чтобы сразу же можно было выбрать именно тот вид материала, который необходим для проведения конкретного вида работ. Чаще всего доску обрезную производят из ели и сосны, поскольку эти породы древесины наиболее удобны в последующем монтаже и сравнительно дешевы. Ель используется для внутренних отделочных работ, а из сосновой обрезной доски изготавливают каркасы и другие конструкции.
Слайд 12

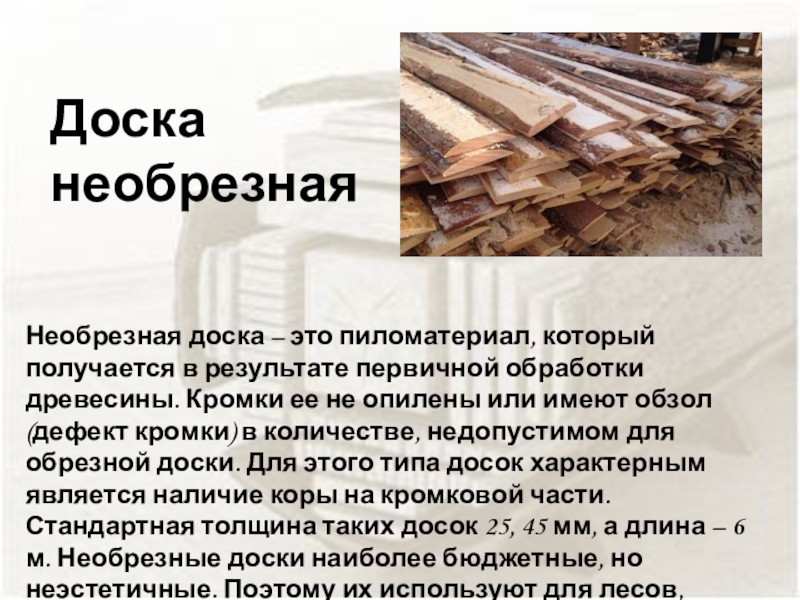

Доска необрезная
Необрезная доска – это пиломатериал, который получается
в результате первичной обработки древесины. Кромки ее не опилены или имеют обзол (дефект кромки) в количестве, недопустимом для обрезной доски. Для этого типа досок характерным является наличие коры на кромковой части. Стандартная толщина таких досок 25, 45 мм, а длина – 6 м. Необрезные доски наиболее бюджетные, но неэстетичные. Поэтому их используют для лесов, обшивки, обрешетки крыши, компонентов несущих конструкций, настилов, черновых полов.
Слайд 13
Шпалы- пилопродукция в виде бруса, используемая в
качестве опор для рельсов железнодорожных путей.
Слайд 14Рейка - узкая, тонкая деревянная доска или брусок, обычно являющиеся отходами
лесопиления.
из хвойных пород рейки выпускаются в диапазоне размеров от 10х10 мм до 20х50 мм.
из хвойных пород рейки выпускаются в диапазоне размеров от 10х10 мм до 20х50 мм.
Слайд 16По месту расположения пиломатериалов в бревне(по отношению к продольной оси) различают:
Сердцевинные
доски –больше других подвержены растрескиванию.
Центральные доски – меньше подвержены растрескиванию, чем сердцевинные.
Боковые доски –хорошо обрабатываются, по качеству лучше сердцевинных и центральных.
Центральные доски – меньше подвержены растрескиванию, чем сердцевинные.
Боковые доски –хорошо обрабатываются, по качеству лучше сердцевинных и центральных.
Слайд 19

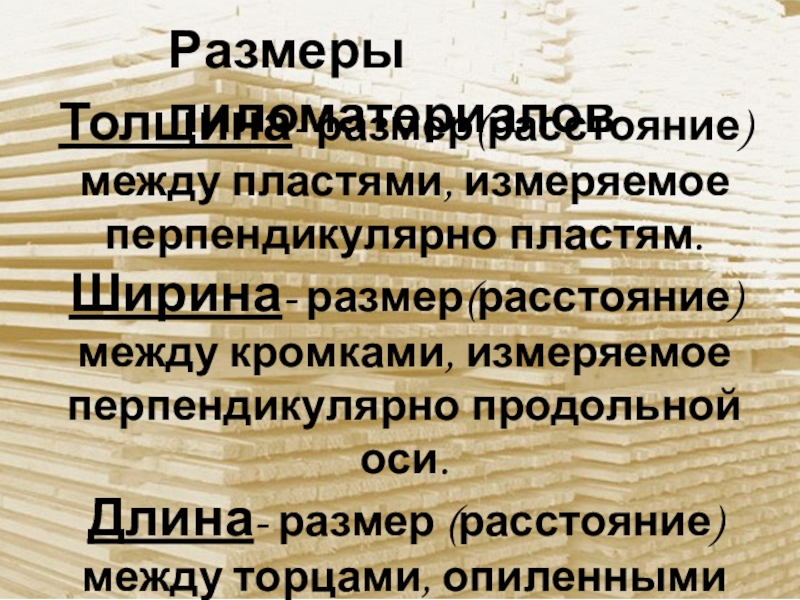

Размеры пиломатериалов
Толщина- размер(расстояние) между пластями, измеряемое перпендикулярно пластям.
Ширина- размер(расстояние) между
кромками, измеряемое перпендикулярно продольной оси.
Длина- размер (расстояние) между торцами, опиленными перпендикулярно продольной оси.
Длина- размер (расстояние) между торцами, опиленными перпендикулярно продольной оси.
Слайд 33Схема лесопильной рамы:
а - главный вид;
б - вид справа;
1 - пильная рамка;
2 - пила; 3 - направляющая пильной рамки; 4 - приводные подающие вальцы;
5 - бревно.
