Презентация, доклад по технологии Опиливание металла
Содержание
- 1. Презентация по технологии Опиливание металла
- 2. Содержание опиливание металла типы напильников по назначению
- 3. Опиливание металлаЭто слесарная операция по срезанию с
- 4. ТИПЫ НАПИЛЬНИКОВ ПО НАЗНАЧЕНИЮНАПИЛЬНИКИ ОБЩЕГО НАЗНАЧЕНИЯНАДФИЛИРАШПИЛИВыполнение общеслесарных
- 5. По виду насекОдинарная – для опиливания мягких
- 6. По числу насечекДрачёвыеЛичныеБархатные Черновое опиливание заготовокЧистовое опиливаниеТочная отделка и доводка деталей

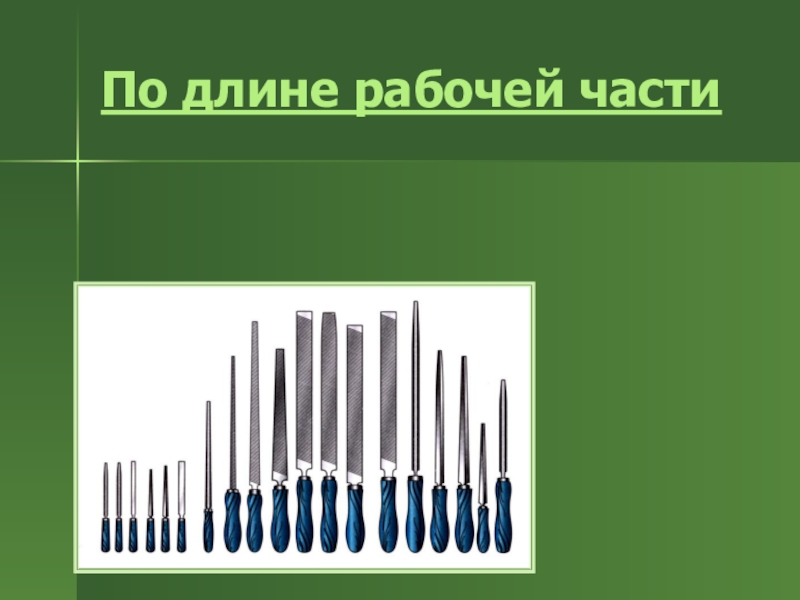

- 7. По длине рабочей части
- 8. По профилю
- 9. Способы крепления деталей при опиливанииВ слесарных тискахНа деревянном брускеНа бруске с прижимом
- 10. Виды брака при опиливании

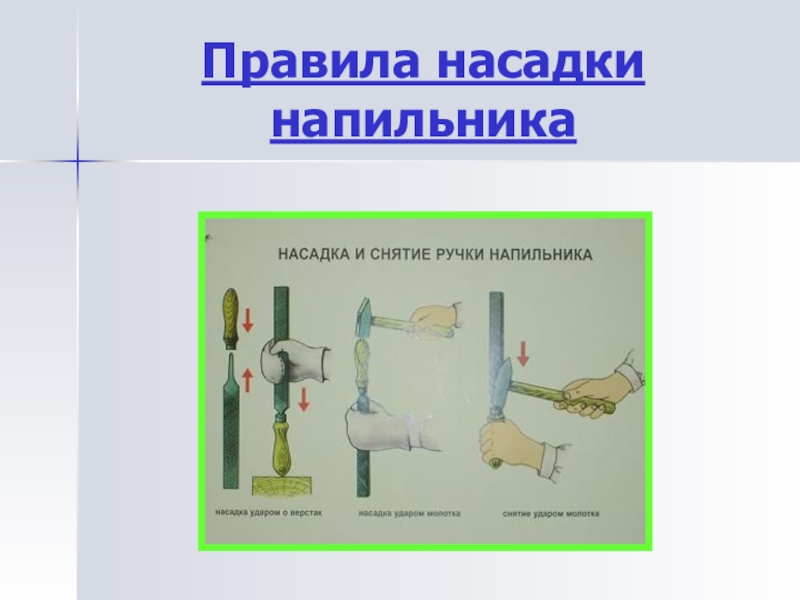

- 11. Правила насадки напильника

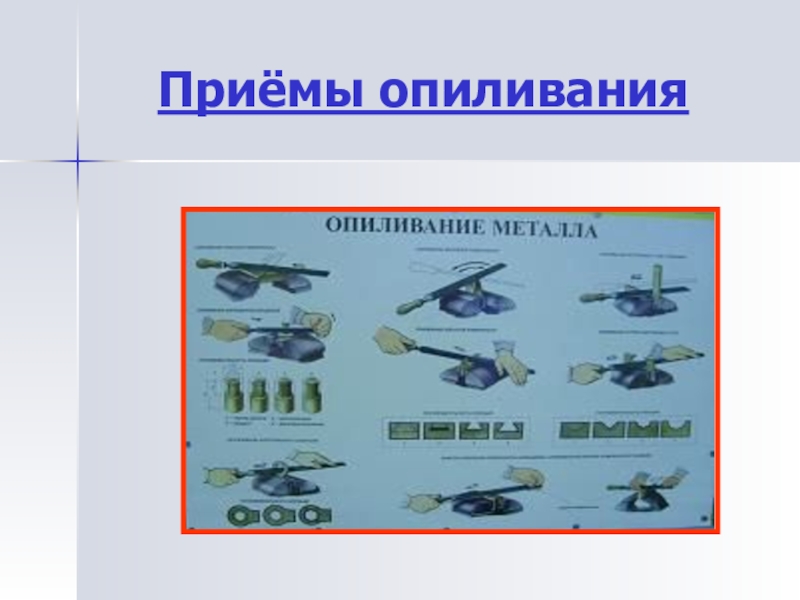

- 12. Приёмы опиливания
- 13. Правила безопасности при опиливании металлаЗаготовка должна быть
- 14. Список используемой литературыБиблиотека электронных наглядных пособийТЕХНОЛОГИЯМинистерство образования Российской Федерации, 2013ГУРЦ ЭМТО, 2012ЗАО «Инфостудия ЭКОН», 2009
Содержание опиливание металла типы напильников по назначению типы напильников по виду насечек типы напильников по числу насечектипы напильников по длине рабочей частитипы напильников по профилю способы крепления деталей при опиливании виды брака правила насадки напильника приёмы

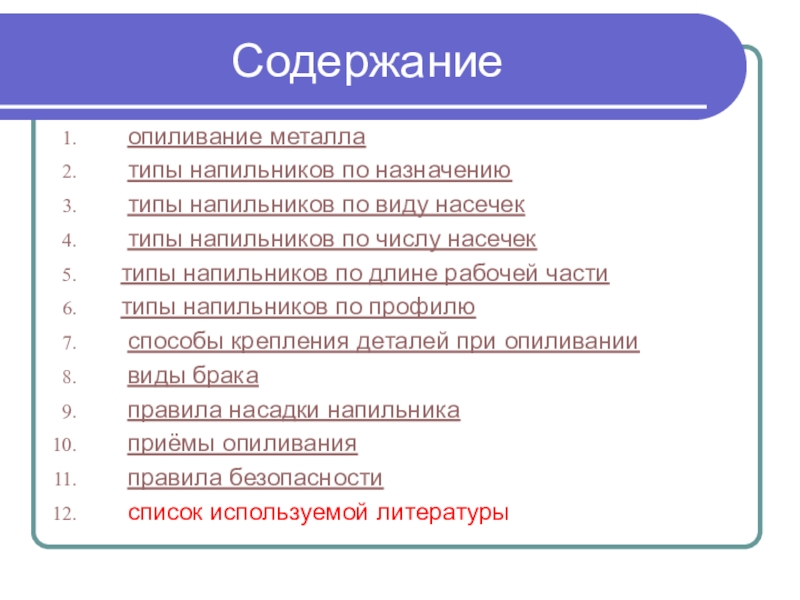

Слайд 2Содержание
опиливание металла
типы напильников по назначению
типы напильников по виду
насечек
типы напильников по числу насечек
типы напильников по длине рабочей части
типы напильников по профилю
способы крепления деталей при опиливании
виды брака
правила насадки напильника
приёмы опиливания
правила безопасности
список используемой литературы
типы напильников по числу насечек
типы напильников по длине рабочей части
типы напильников по профилю
способы крепления деталей при опиливании
виды брака
правила насадки напильника
приёмы опиливания
правила безопасности
список используемой литературы
Слайд 3Опиливание металла
Это слесарная операция по срезанию с заготовки слоя металла с
помощью напильника для получения требуемых размеров, форм, заданной шероховатости.
ВИДЫ ОБРАБОТКИ ПРИ ОПИЛИВАНИИ:
ЧЕРНОВАЯ
ЧИСТОВАЯ
ОТДЕЛОЧНАЯ
ВИДЫ ОБРАБОТКИ ПРИ ОПИЛИВАНИИ:
ЧЕРНОВАЯ
ЧИСТОВАЯ
ОТДЕЛОЧНАЯ
Слайд 4ТИПЫ НАПИЛЬНИКОВ ПО НАЗНАЧЕНИЮ
НАПИЛЬНИКИ ОБЩЕГО НАЗНАЧЕНИЯ
НАДФИЛИ
РАШПИЛИ
Выполнение общеслесарных работ – опиливание заготовок
различных форм и сечений
Зачистка деталей, выполнение лекальных работ
Обработка мягких металлов, кости, кожи, древесины, каучука и других материалов
Зачистка деталей, выполнение лекальных работ
Обработка мягких металлов, кости, кожи, древесины, каучука и других материалов
Слайд 5По виду насек
Одинарная – для опиливания мягких металлов
Рашпильная – для обработки
кожи, резины, древесины
Двойная (перекрёстная) – для опиливания чугуна, стали
Дуговая – при доводки деталей
Двойная (перекрёстная) – для опиливания чугуна, стали
Дуговая – при доводки деталей
Слайд 6По числу насечек
Драчёвые
Личные
Бархатные
Черновое опиливание заготовок
Чистовое опиливание
Точная отделка и доводка деталей

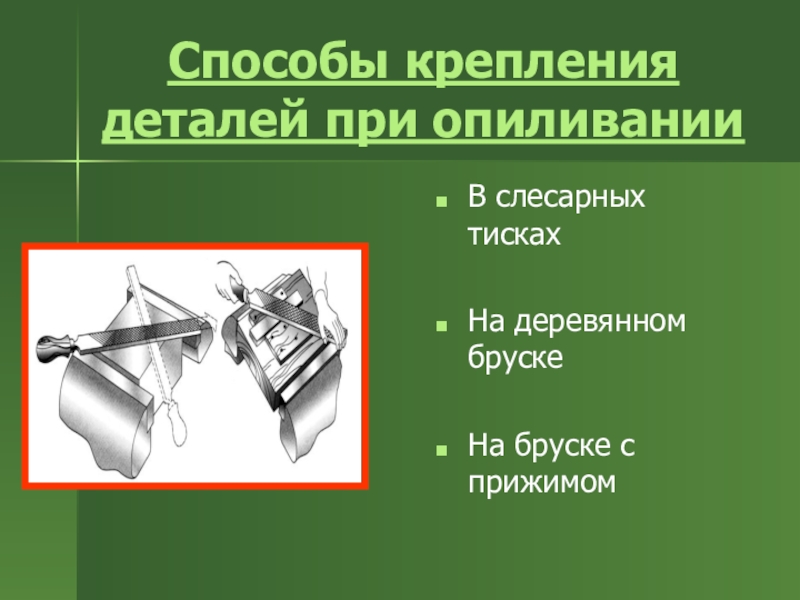

Слайд 9Способы крепления деталей при опиливании
В слесарных тисках
На деревянном бруске
На бруске с
прижимом

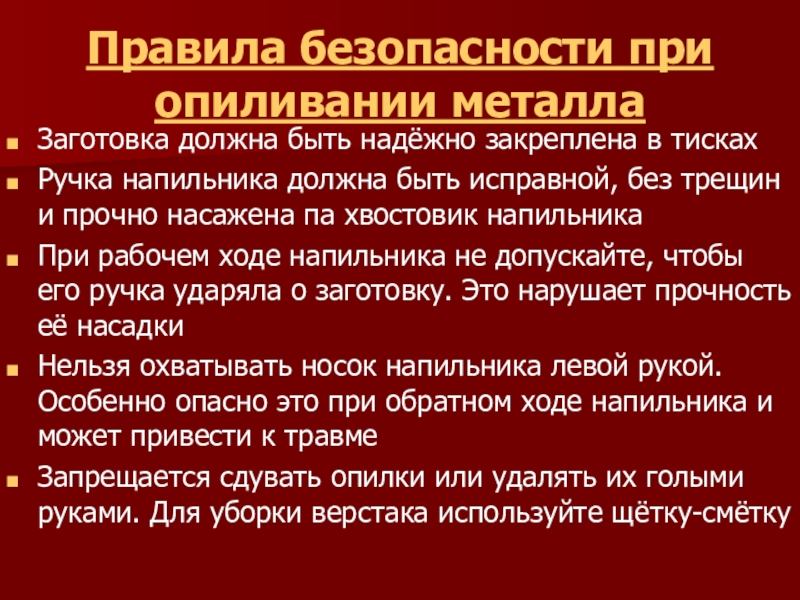

Слайд 13Правила безопасности при опиливании металла
Заготовка должна быть надёжно закреплена в тисках
Ручка
напильника должна быть исправной, без трещин и прочно насажена па хвостовик напильника
При рабочем ходе напильника не допускайте, чтобы его ручка ударяла о заготовку. Это нарушает прочность её насадки
Нельзя охватывать носок напильника левой рукой. Особенно опасно это при обратном ходе напильника и может привести к травме
Запрещается сдувать опилки или удалять их голыми руками. Для уборки верстака используйте щётку-смётку
При рабочем ходе напильника не допускайте, чтобы его ручка ударяла о заготовку. Это нарушает прочность её насадки
Нельзя охватывать носок напильника левой рукой. Особенно опасно это при обратном ходе напильника и может привести к травме
Запрещается сдувать опилки или удалять их голыми руками. Для уборки верстака используйте щётку-смётку
Слайд 14Список используемой литературы
Библиотека электронных наглядных пособий
ТЕХНОЛОГИЯ
Министерство образования Российской Федерации, 2013
ГУРЦ ЭМТО,
2012
ЗАО «Инфостудия ЭКОН», 2009
ЗАО «Инфостудия ЭКОН», 2009
