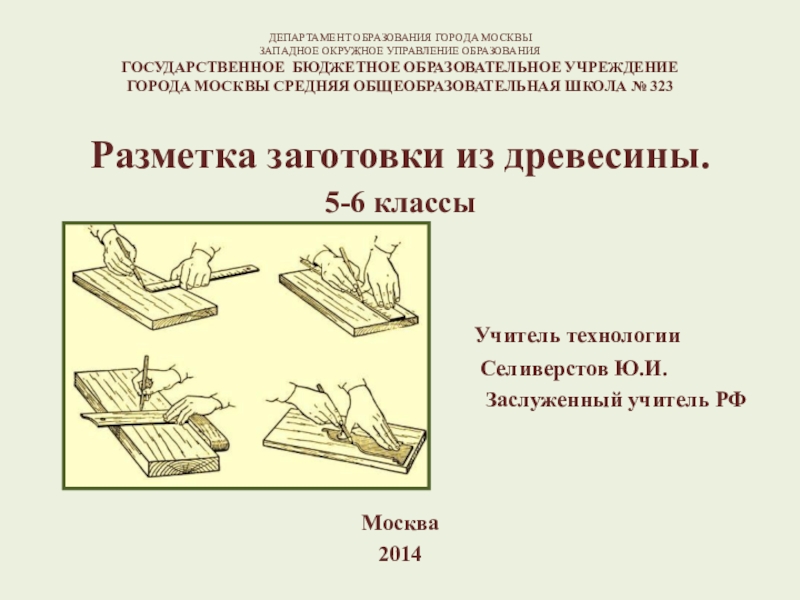

Презентация, доклад по технологии обработки древесины Разметка заготовки из древесины (5-6 классы)

МОСКВЫ СРЕДНЯЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА № 323
Разметка заготовки из древесины.
5-6 классы


Учитель технологии
Селиверстов Ю.И.
Заслуженный учитель РФ



Москва
2014

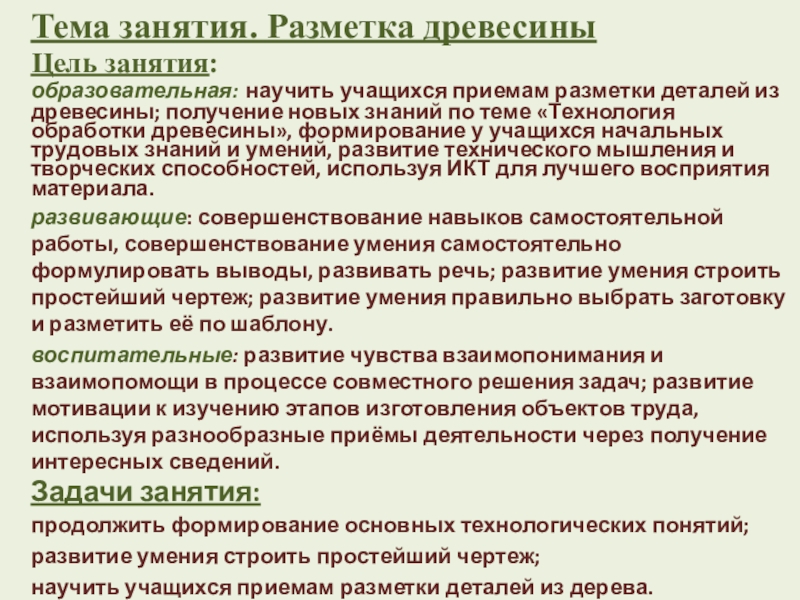

образовательная: научить учащихся приемам разметки деталей из древесины; получение новых знаний по теме «Технология обработки древесины», формирование у учащихся начальных трудовых знаний и умений, развитие технического мышления и творческих способностей, используя ИКТ для лучшего восприятия материала.
развивающие: совершенствование навыков самостоятельной работы, совершенствование умения самостоятельно формулировать выводы, развивать речь; развитие умения строить простейший чертеж; развитие умения правильно выбрать заготовку и разметить её по шаблону.
воспитательные: развитие чувства взаимопонимания и взаимопомощи в процессе совместного решения задач; развитие мотивации к изучению этапов изготовления объектов труда, используя разнообразные приёмы деятельности через получение интересных сведений.
Задачи занятия:
продолжить формирование основных технологических понятий;
развитие умения строить простейший чертеж;
научить учащихся приемам разметки деталей из дерева.
Межпредметные связи: математика, черчение.

применяют для построения чертежей.

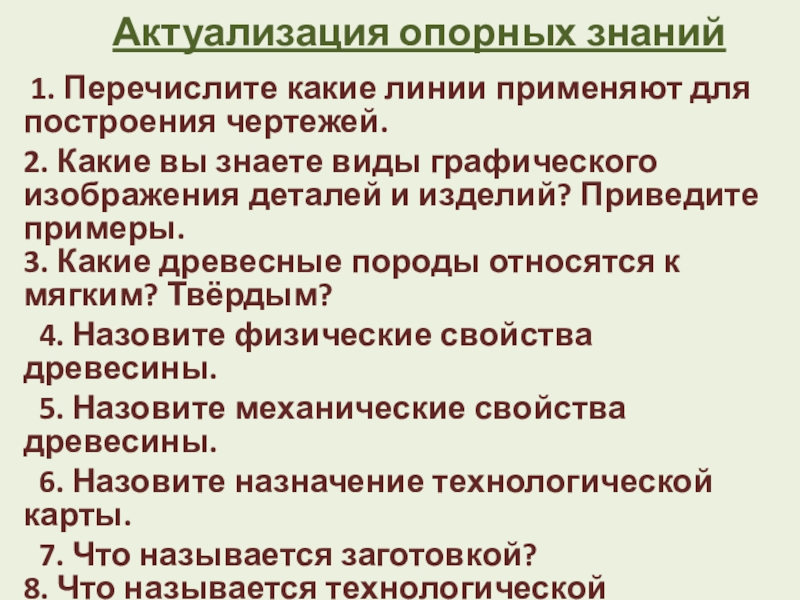

2. Какие вы знаете виды графического изображения деталей и изделий? Приведите примеры. 3. Какие древесные породы относятся к мягким? Твёрдым?
4. Назовите физические свойства древесины.
5. Назовите механические свойства древесины.
6. Назовите назначение технологической карты.
7. Что называется заготовкой? 8. Что называется технологической операцией?
9. Что называют технологическим переходом?

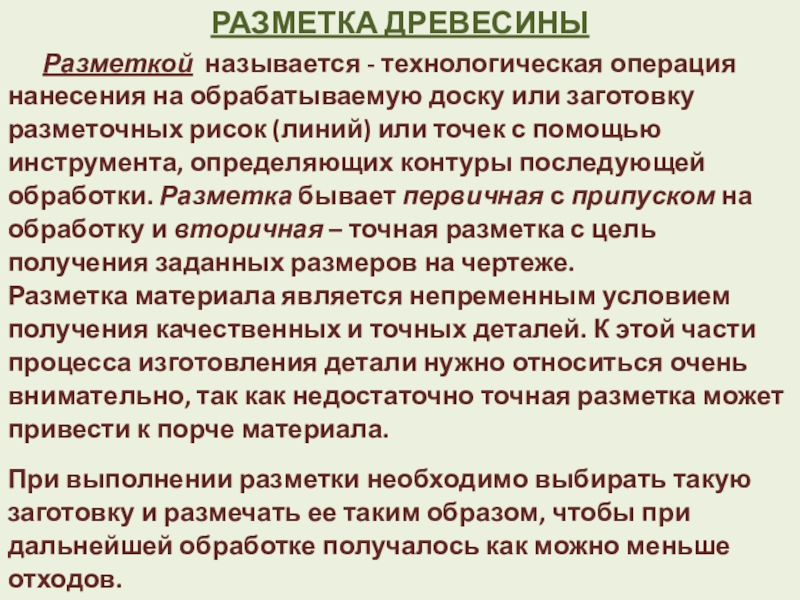

на обрабатываемую доску или заготовку разметочных рисок (линий) или точек с помощью инструмента, определяющих контуры последующей обработки. Разметка бывает первичная с припуском на обработку и вторичная – точная разметка с цель получения заданных размеров на чертеже. Разметка материала является непременным условием получения качественных и точных деталей. К этой части процесса изготовления детали нужно относиться очень внимательно, так как недостаточно точная разметка может привести к порче материала.
При выполнении разметки необходимо выбирать такую заготовку и размечать ее таким образом, чтобы при дальнейшей обработке получалось как можно меньше отходов.
Припуск – избыточный (сверх чертёжного размера детали) слой заготовки, подлежащий удалению при последующей обработке режущим инструментом.

Разметочный и измерительный инструмент
Для разметки и проверки точности обработки заготовок и деталей используют следующие измерительные и разметочные инструменты: линейка (а), циркуль (б), рулетка (в), столярный угольник (г), рейсмус (д), малка (е).

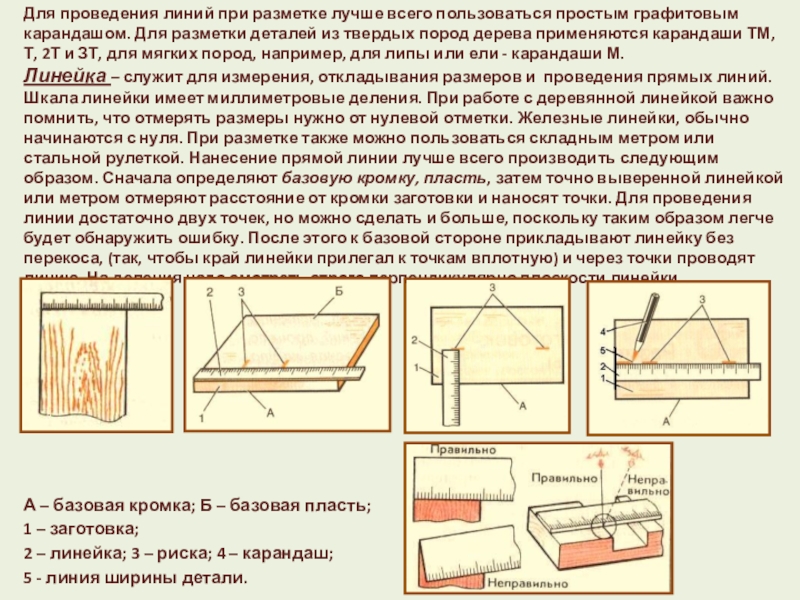

Для разметки деталей из твердых пород дерева применяются карандаши ТМ, Т, 2Т и ЗТ, для мягких пород, например, для липы или ели - карандаши М. Линейка – служит для измерения, откладывания размеров и проведения прямых линий. Шкала линейки имеет миллиметровые деления. При работе с деревянной линейкой важно помнить, что отмерять размеры нужно от нулевой отметки. Железные линейки, обычно начинаются с нуля. При разметке также можно пользоваться складным метром или стальной рулеткой. Нанесение прямой линии лучше всего производить следующим образом. Сначала определяют базовую кромку, пласть, затем точно выверенной линейкой или метром отмеряют расстояние от кромки заготовки и наносят точки. Для проведения линии достаточно двух точек, но можно сделать и больше, поскольку таким образом легче будет обнаружить ошибку. После этого к базовой стороне прикладывают линейку без перекоса, (так, чтобы край линейки прилегал к точкам вплотную) и через точки проводят линию. На деления надо смотреть строго перпендикулярно плоскости линейки.





А – базовая кромка; Б – базовая пласть; 1 – заготовка; 2 – линейка; 3 – риска; 4 – карандаш; 5 - линия ширины детали.

Разметка угольником

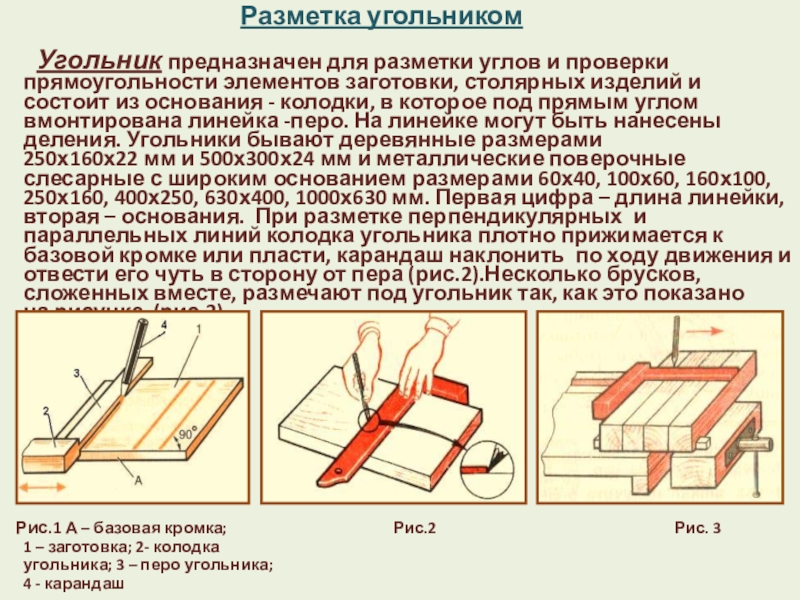

Угольник предназначен для разметки углов и проверки прямоугольности элементов заготовки, столярных изделий и состоит из основания - колодки, в которое под прямым углом вмонтирована линейка -перо. На линейке могут быть нанесены деления. Угольники бывают деревянные размерами 250х160х22 мм и 500х300х24 мм и металлические поверочные слесарные с широким основанием размерами 60х40, 100х60, 160х100, 250х160, 400х250, 630х400, 1000х630 мм. Первая цифра – длина линейки, вторая – основания. При разметке перпендикулярных и параллельных линий колодка угольника плотно прижимается к базовой кромке или пласти, карандаш наклонить по ходу движения и отвести его чуть в сторону от пера (рис.2).Несколько брусков, сложенных вместе, размечают под угольник так, как это показано на рисунке (рис.3).






Рис.1 А – базовая кромка; Рис.2 Рис. 3 1 – заготовка; 2- колодка угольника; 3 – перо угольника; 4 - карандаш

перенесения их на заготовки-детали. Устанавливают малку на желаемый угол с помощью транспортира или угломера. Состоит из основания - колодки и линейки, соединенных между собой шарнирно. Разметку производят также, как и столярным угольником (рис.1). Рейсмусом наносят риски, параллельные одной из сторон бруска, детали. Он представляет собой деревянную колодку, в которой через два отверстия проходят две рейки. На конце рейки с одной стороны имеются острые шпильки для нанесения рисок. Выпуская конец рейки за колодку, устанавливают необходимую величину расстояния от кромки до наносимой риски, т.е. линии разметки.









Рис. 2. Разметка рейсмусом: А – базовая кромка; 1- заготовка; 2 – колодка; 3 – клин; 4 – рейки с острыми шпильками.
Рис. 1

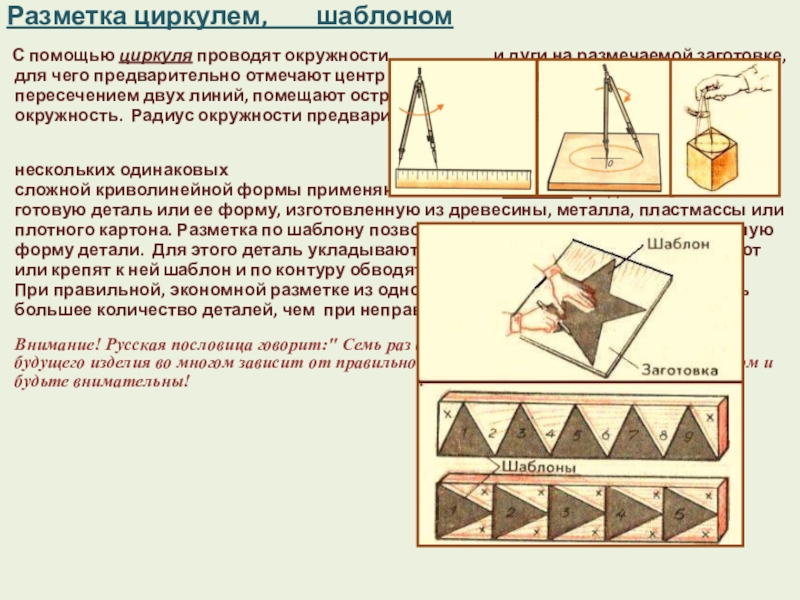

окружности и дуги на размечаемой заготовке, для чего предварительно отмечают центр . В этот центр, отмеченный точкой или пересечением двух линий, помещают острую ножку циркуля, другой очерчивают окружность. Радиус окружности предварительно откладывают по линейке (рис. 1).
Для разметки нескольких одинаковых деталей или деталей сложной криволинейной формы применяют шаблоны. Шаблон представляет собой готовую деталь или ее форму, изготовленную из древесины, металла, пластмассы или плотного картона. Разметка по шаблону позволяет быстро и точно вычертить нужную форму детали. Для этого деталь укладывают на поверхность заготовки, прижимают или крепят к ней шаблон и по контуру обводят карандашом. При правильной, экономной разметке из одной и той же заготовки можно получить большее количество деталей, чем при неправильной (рис.2).
Внимание! Русская пословица говорит:" Семь раз отмерь - один раз отрежь". Качество будущего изделия во многом зависит от правильно выполненной разметки. Помните об этом и будьте внимательны!


















Рис. 1










Рис. 2













Рис. 2

- неточность измерительного инструмента; - несоблюдение приемов разметки; - невнимательность работающего.

Проверь свои знания 1. Что называют разметкой детали?
2. Какие инструменты применяют при разметке?
3. Почему карандаш при проведении линий разметки надо немного наклонять по направлению от линейки?
4. Как проводят линии разметки при выпиливании деталей прямоугольной формы?
5. Как разметить круг и квадрат?
6. Почему разметку заготовки начинают от базовой кромки и пласти?
7. Что такое припуск?
8. Для чего служит измерительная линейка и столярный угольник?
9. Как производят разметку по шаблону?



столярный угольник, малка, рейсмус, циркуль, шаблон, базовая кромка, базовая пласть, экономная разметка.

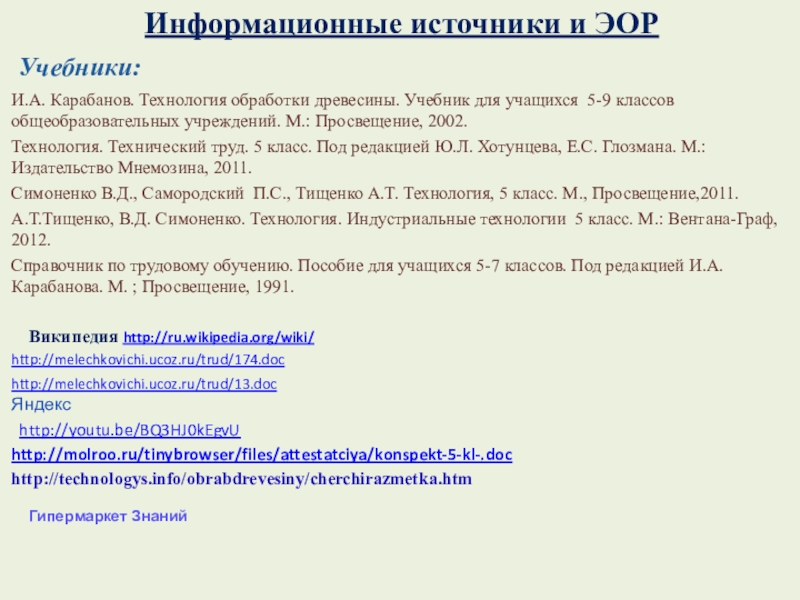

Учебник для учащихся 5-9 классов общеобразовательных учреждений. М.: Просвещение, 2002.
