Презентация, доклад по технологии на темуУстройство токарного станка(6 класс)

станка для точения древесины»
(1 урок)

Составил:
учитель технологии МОУ «ЯСОШ им,И.И.Золотухина»
Лихачёв И.Д.

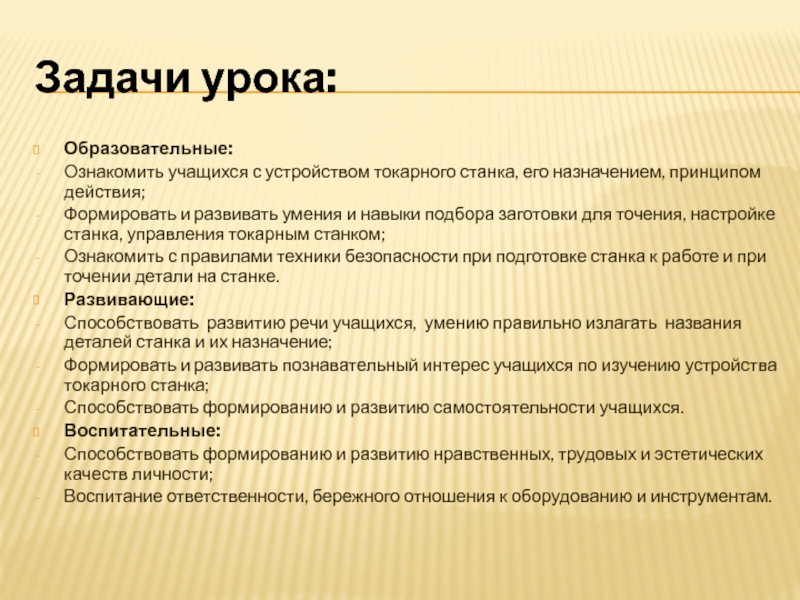

по обработке древесины, его управлением.

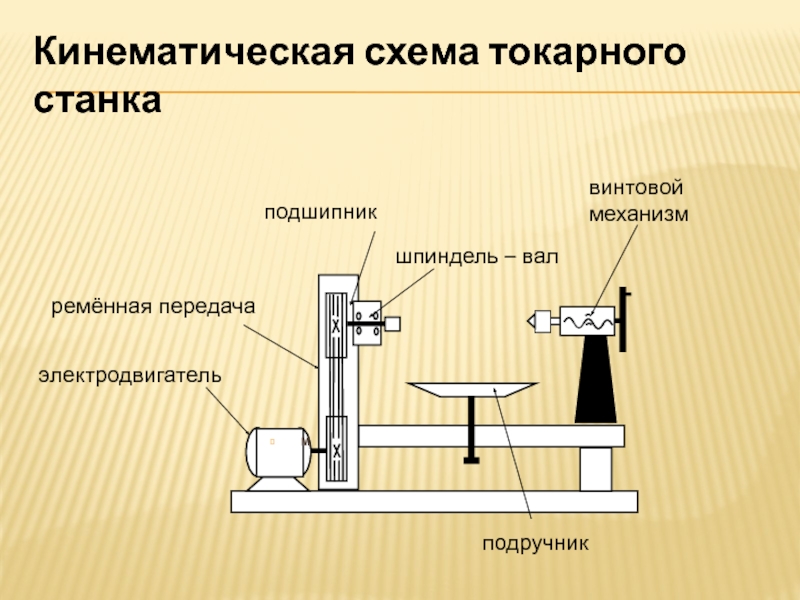

Рассмотреть кинематическую схему станка и операции, выполняемые на станке.

действия;
Формировать и развивать умения и навыки подбора заготовки для точения, настройке станка, управления токарным станком;
Ознакомить с правилами техники безопасности при подготовке станка к работе и при точении детали на станке.
Развивающие:
Способствовать развитию речи учащихся, умению правильно излагать названия деталей станка и их назначение;
Формировать и развивать познавательный интерес учащихся по изучению устройства токарного станка;
Способствовать формированию и развитию самостоятельности учащихся.
Воспитательные:
Способствовать формированию и развитию нравственных, трудовых и эстетических качеств личности;
Воспитание ответственности, бережного отношения к оборудованию и инструментам.

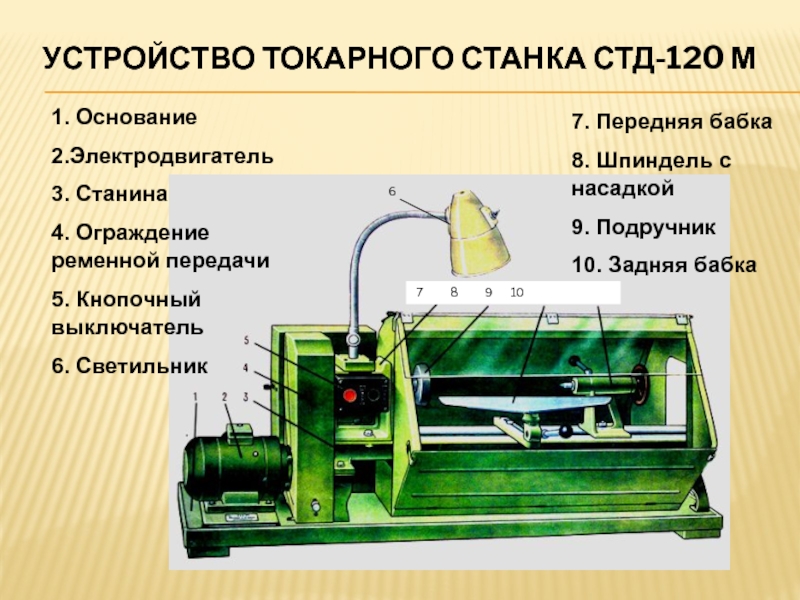

дереву СТД-120 М

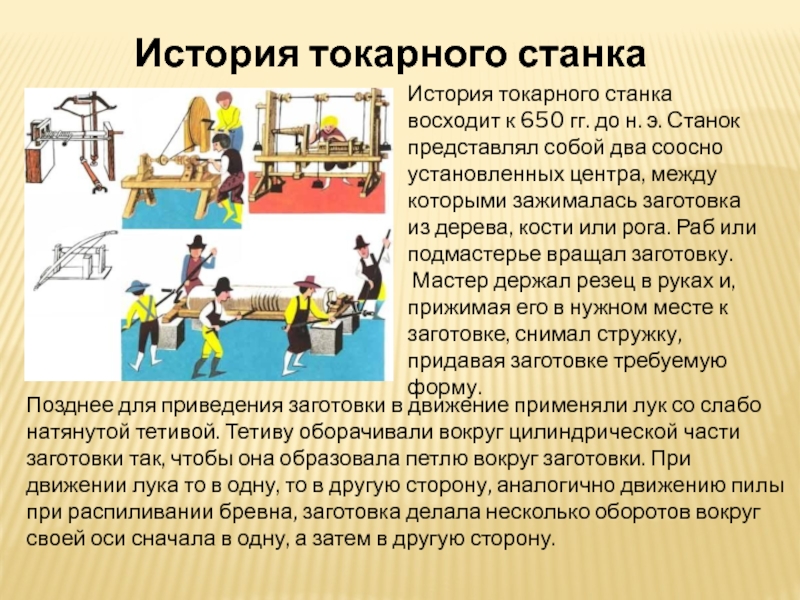

н. э. Станок представлял собой два соосно установленных центра, между которыми зажималась заготовка из дерева, кости или рога. Раб или подмастерье вращал заготовку.
Мастер держал резец в руках и, прижимая его в нужном месте к заготовке, снимал стружку, придавая заготовке требуемую форму.

Позднее для приведения заготовки в движение применяли лук со слабо натянутой тетивой. Тетиву оборачивали вокруг цилиндрической части заготовки так, чтобы она образовала петлю вокруг заготовки. При движении лука то в одну, то в другую сторону, аналогично движению пилы при распиливании бревна, заготовка делала несколько оборотов вокруг своей оси сначала в одну, а затем в другую сторону.

приводом. Ножной привод состоял из очепа - упругой жерди, консольно закрепленной над станком. К концу жерди крепилась бечевка, которая была обернута на один оборот вокруг заготовки и нижним концом крепилась к педали. При нажатии на педаль бечевка натягивалась, заставляя заготовку сделать один - два оборота, а жердь - согнуться. При отпускании педали жердь выпрямлялась, тянула вверх бечевку и заготовка делала те же обороты в другую сторону.

Примерно к 1430 г. вместо очепа стали применять механизм, включающий педаль, шатун и кривошип, получив, таким образом, привод, аналогичный распространенному в XX веке ножному приводу швейной машинки. С этого времени заготовка на токарном станке получила вместо колебательного движения вращение в одну сторону в течение всего процесса точения. В 1500 г. токарный станок уже имел стальные центры и люнет, который мог быть укреплен в любом месте между центрами. На таких станках обрабатывали довольно сложные детали, представляющие собой тела вращения, - вплоть до шара.

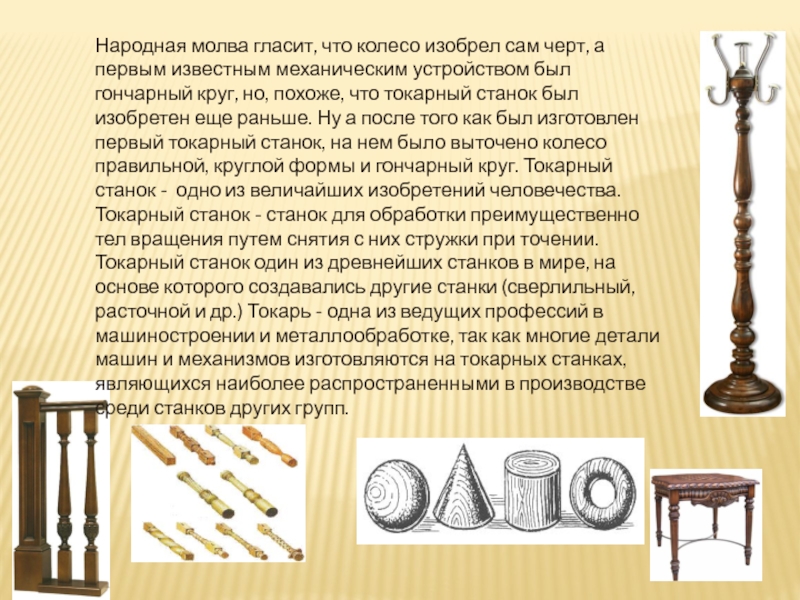

механическим устройством был гончарный круг, но, похоже, что токарный станок был изобретен еще раньше. Ну а после того как был изготовлен первый токарный станок, на нем было выточено колесо правильной, круглой формы и гончарный круг. Токарный станок -  одно из величайших изобретений человечества. Токарный станок - станок для обработки преимущественно тел вращения путем снятия с них стружки при точении. Токарный станок один из древнейших станков в мире, на основе которого создавались другие станки (сверлильный, расточной и др.) Токарь - одна из ведущих профессий в машиностроении и металлообработке, так как многие детали машин и механизмов изготовляются на токарных станках, являющихся наиболее распространенными в производстве среди станков других групп.

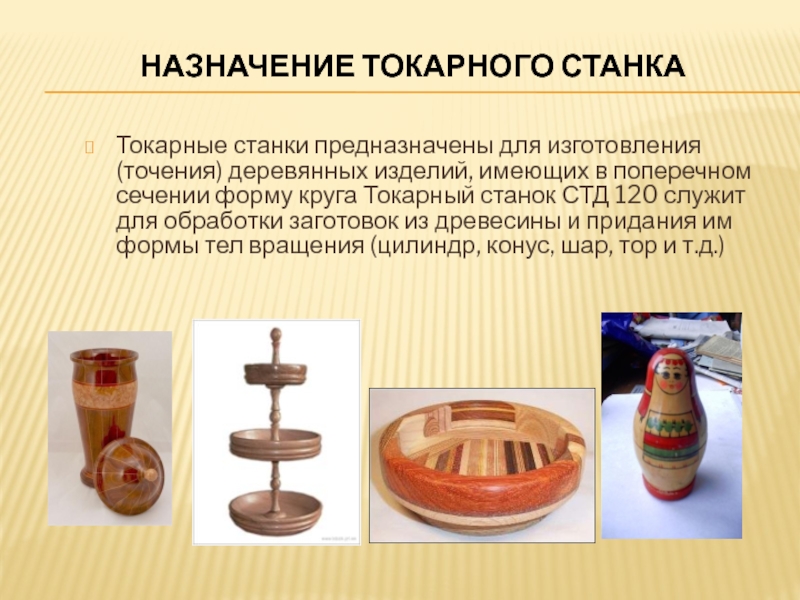

в поперечном сечении форму круга Токарный станок СТД 120 служит для обработки заготовок из древесины и придания им формы тел вращения (цилиндр, конус, шар, тор и т.д.)

Кнопочный выключатель
6. Светильник

7. Передняя бабка
8. Шпиндель с насадкой
9. Подручник
10. Задняя бабка

7 8 9 10

6

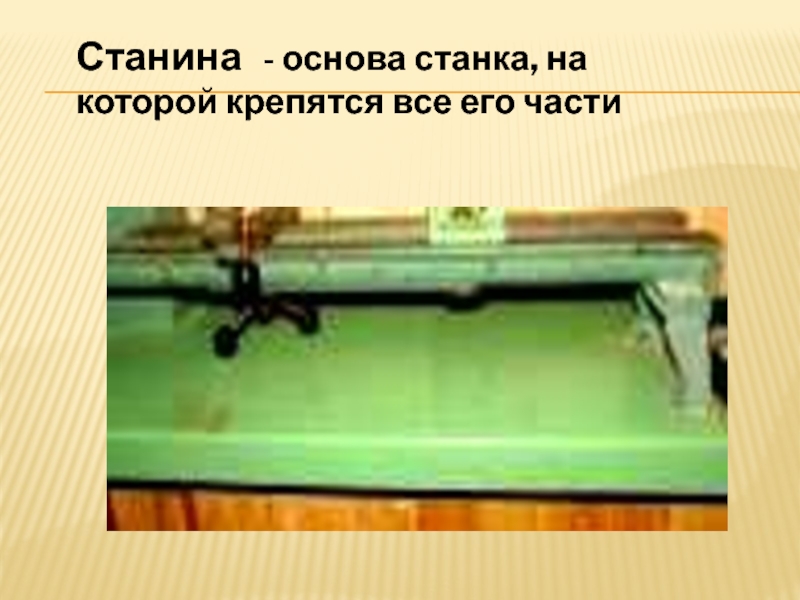

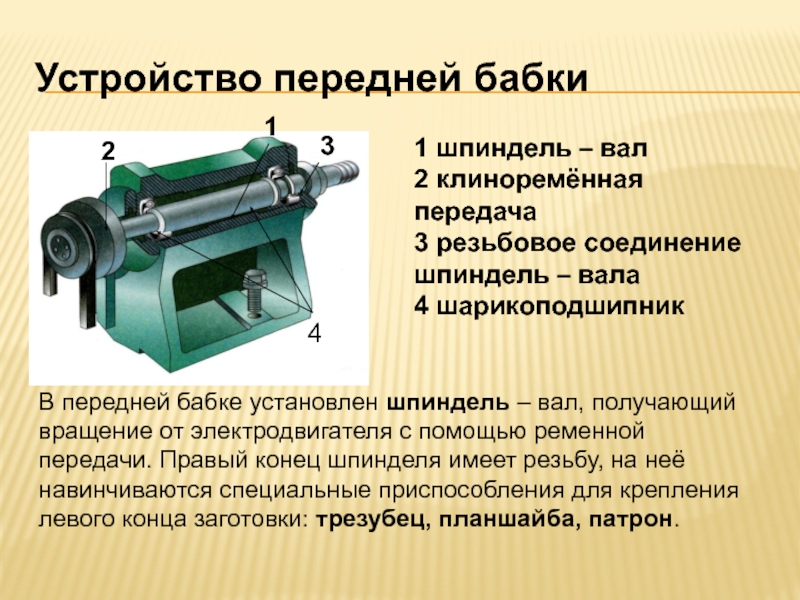

– вала
4 шарикоподшипник

В передней бабке установлен шпиндель – вал, получающий вращение от электродвигателя с помощью ременной передачи. Правый конец шпинделя имеет резьбу, на неё навинчиваются специальные приспособления для крепления левого конца заготовки: трезубец, планшайба, патрон.

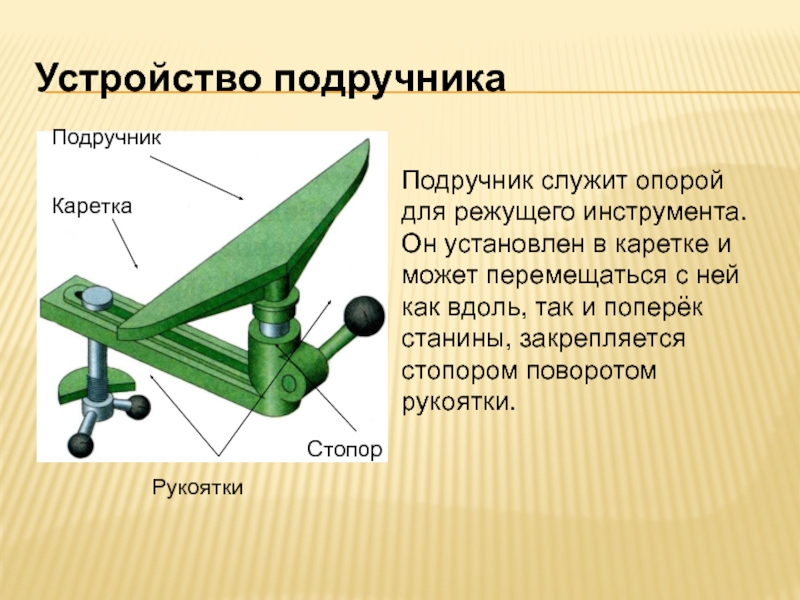

каретке и может перемещаться с ней как вдоль, так и поперёк станины, закрепляется стопором поворотом рукоятки.

заготовок небольшой длины и большого диаметра

в. трезубец для крепления длинных заготовок с поджатием центром задней бабки

заготовок. Она может перемещаться вдоль направляющих станины и закрепляется неподвижно болтом и гайкой. Окончательно конец
заготовки поджимают центром. Его перемещают вращением маховика и закрепляют зажимом.

б в г д е

а-косая (майзель) б-полукруглая (рейер) в-крючковая г-ложечная д-прямая е- фасонная

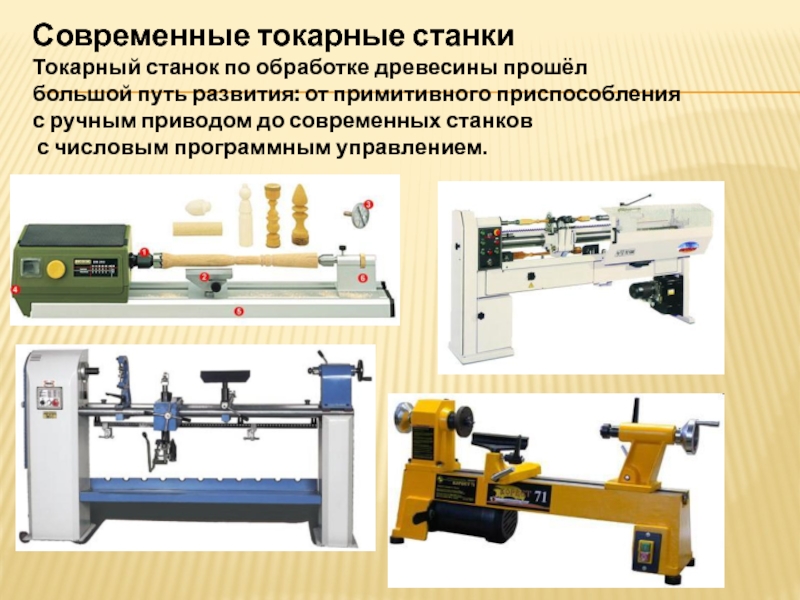

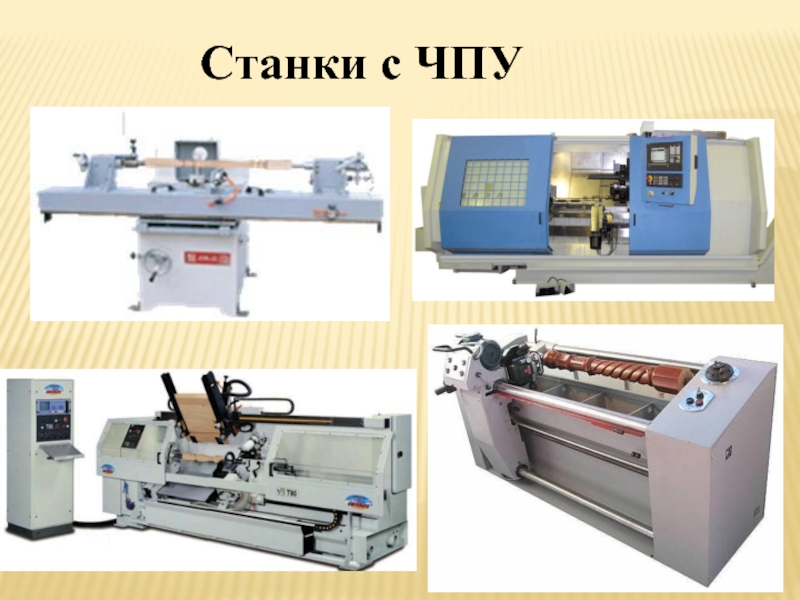

от примитивного приспособления с ручным приводом до современных станков с числовым программным управлением.

точении называется главным движением резания, так как без него вообще невозможно точение. Оно соответствует вращению детали «на вас».
Поступательное движение токарной стамески при точении называется вспомогательным движением, т.е движением подачи.
Изменение частоты вращения осуществляется перестановкой ремня на шкивах.

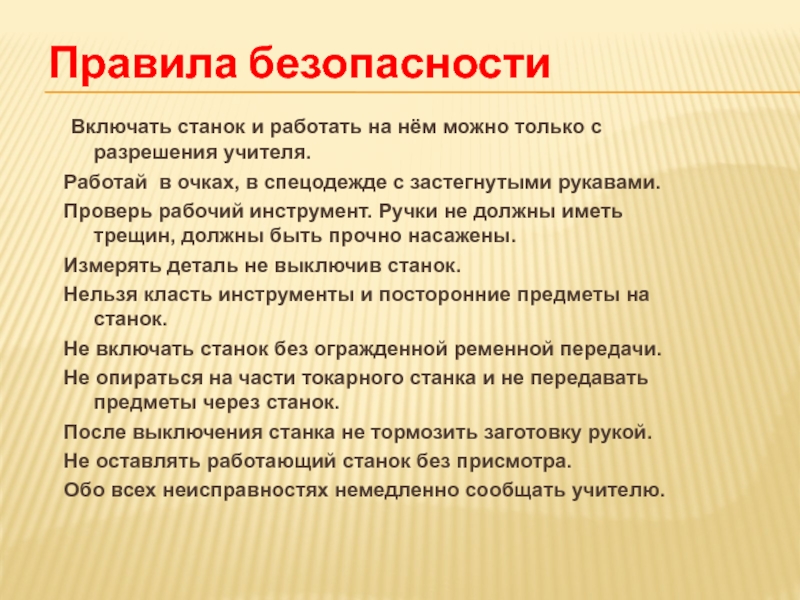

разрешения учителя.
Работай в очках, в спецодежде с застегнутыми рукавами.
Проверь рабочий инструмент. Ручки не должны иметь трещин, должны быть прочно насажены.
Измерять деталь не выключив станок.
Нельзя класть инструменты и посторонние предметы на станок.
Не включать станок без огражденной ременной передачи.
Не опираться на части токарного станка и не передавать предметы через станок.
После выключения станка не тормозить заготовку рукой.
Не оставлять работающий станок без присмотра.
Обо всех неисправностях немедленно сообщать учителю.

передачу, шпиндель, переднюю бабку, подручник с кареткой, заднюю бабку, кнопки «пуск» и «стоп».
2. С разрешения учителя, убедившись, что станок отключен, снимите защитный кожух с клиноременной передачи и посмотрите, как можно изменять частоту вращения шпинделя, переставляя ремень на шкивы разных диаметров. Потренируйтесь в перестановке ремня.
3. Потренируйтесь в смене шпиндельных насадок, в закреплении подручника и задней бабки

задняя бабка станка?
Какое назначение имеет передняя бабка станка?
Для чего нужен подручник у токарного станка?
К каким машинам относится токарный станок и почему?
Какой передаточный механизм использован в токарном станке?

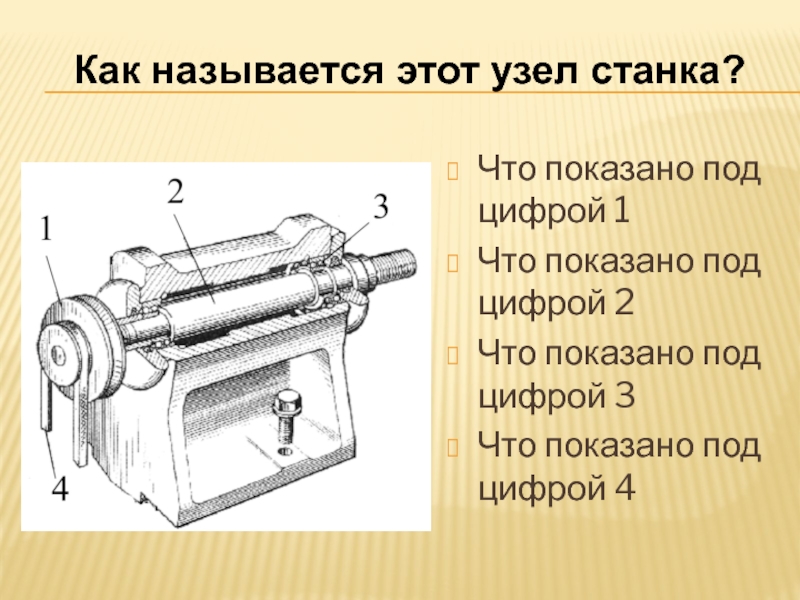

цифрой 3
Что показано под цифрой 4

Как называется этот узел станка?

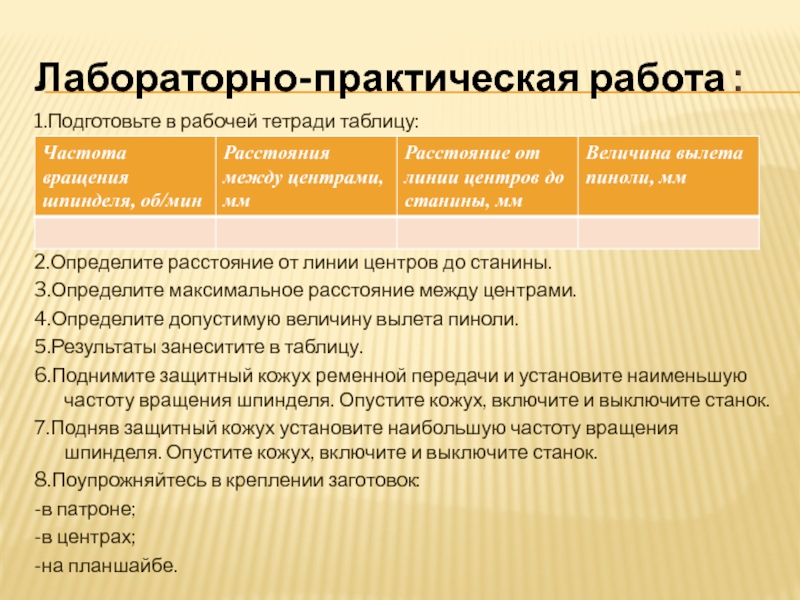

до станины.
3.Определите максимальное расстояние между центрами.
4.Определите допустимую величину вылета пиноли.
5.Результаты занеситите в таблицу.
6.Поднимите защитный кожух ременной передачи и установите наименьшую частоту вращения шпинделя. Опустите кожух, включите и выключите станок.
7.Подняв защитный кожух установите наибольшую частоту вращения шпинделя. Опустите кожух, включите и выключите станок.
8.Поупрожняйтесь в креплении заготовок:
-в патроне;
-в центрах;
-на планшайбе.

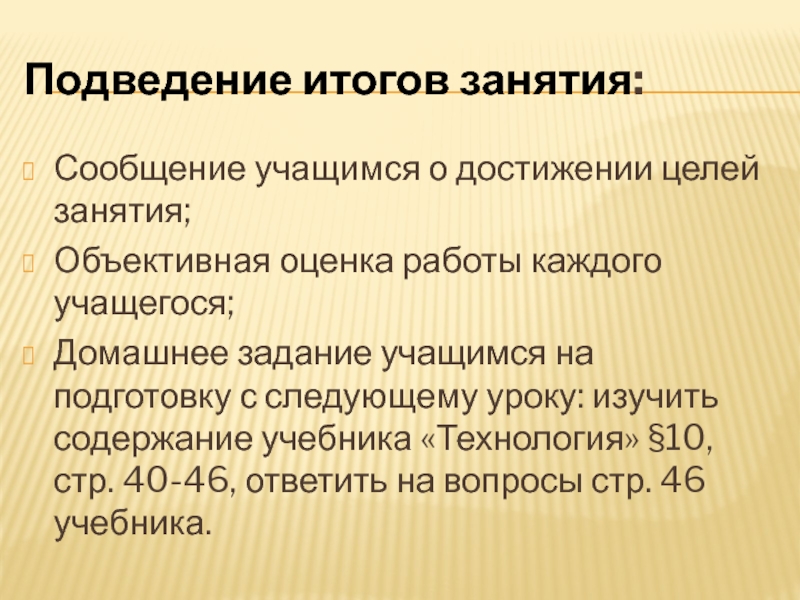

учащегося;
Домашнее задание учащимся на подготовку с следующему уроку: изучить содержание учебника «Технология» §10, стр. 40-46, ответить на вопросы стр. 46 учебника.

2013
Лабораторно-практические работы по техническому труду В. А. Перов; М. «Просвещение», 1983.
Учебные задания по труду Н. Ф. Якубин; М. «Просвещение», 1991.
Столярное дело. Б. А. Журавлев; изд. «Просвещение», 1998.
