Презентация, доклад по технологии на тему:Графическая документация
Содержание
- 1. Презентация по технологии на тему:Графическая документация
- 2. Разработал Тюрин П.В., учитель технологии*Графическое изображение деталей и изделий5 класс
- 3. Цель урокаПознакомиться с понятием графическая документация, графическими
- 4. Графическая документацияа)б)в)
- 5. Определение Эскиз - изображение детали от руки с указанием размеров и сохранением соотношений между ее частями.
- 6. Определение Технический рисунок - это наглядное объемное изображение предмета, выполненное от руки с указанием размеров.
- 7. Определение Чертеж - это документ, содержащий графическое
- 8. Чертеж детали

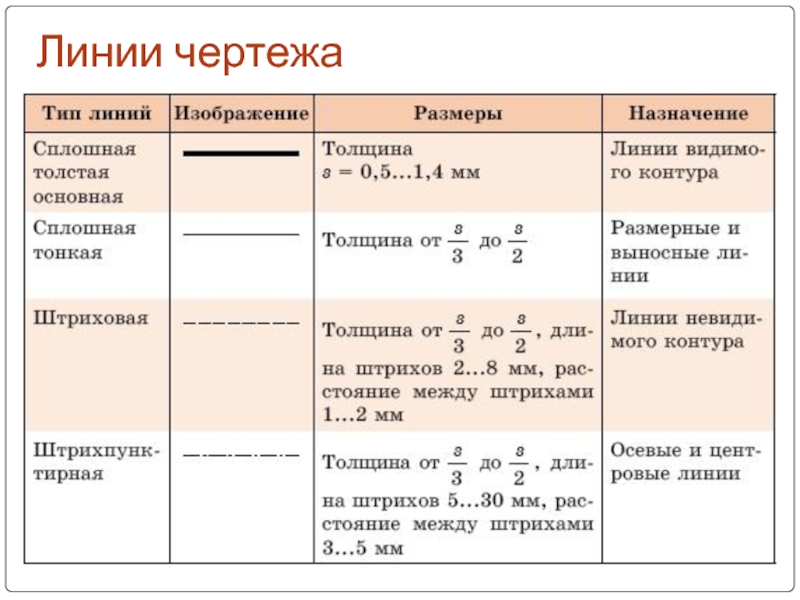

- 9. Линии чертежа
- 10. Условные обозначение на чертежеМасштаб - число, которое
- 11. Чтение чертежаПрочитать графическую документацию (чертеж, технический рисунок

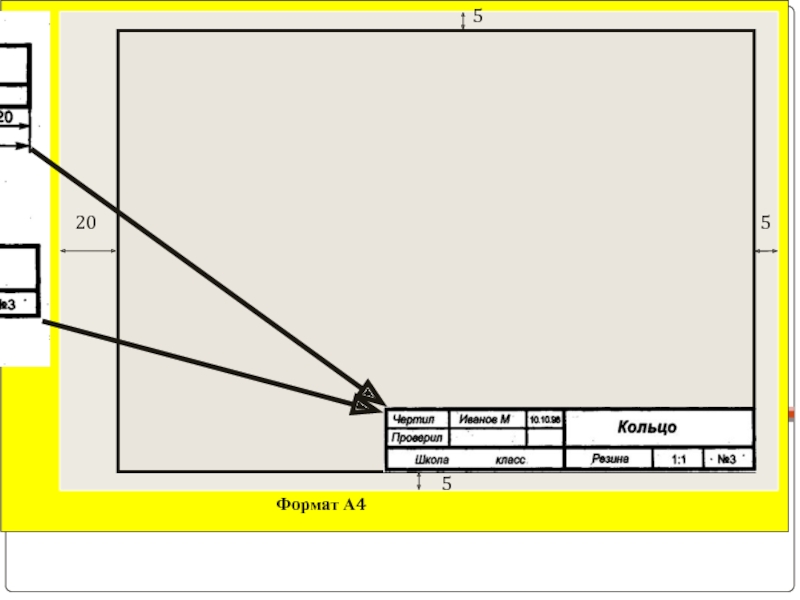

- 12. ШтампШтамп располагается в правом нижнем углу чертежа и предназначен для размещения информации
- 13. Штамп малый, верхняя часть штампа сборочного чертежа
- 14. 255205Формат А4
- 15. Блок вопросовДайте определение понятию чертеж.Дайте определение понятию
- 16. Пример чертежа детали из древесины

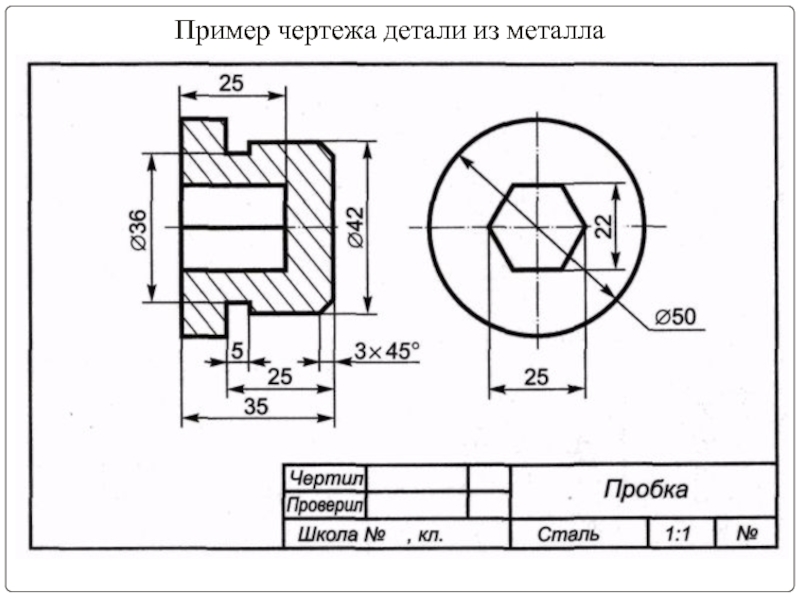

- 17. Пример чертежа детали из металла
- 18. Практическая работаВыполните эскиз детали. И проставьте размеры.
- 19. Рефлексия Сегодня я узнал(а) …Было сложно …У меня получилось …
- 20. Домашняя работа§ 4, вопросы,* Попробовать выполнить на

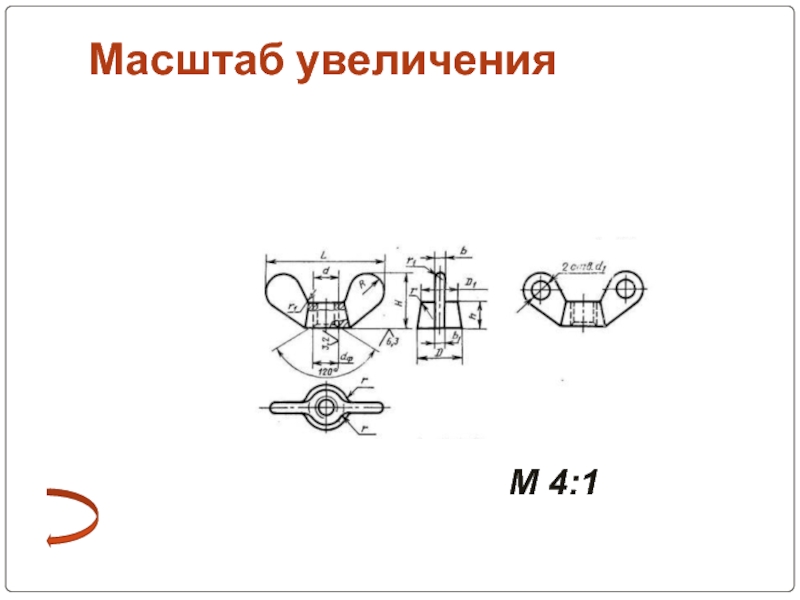

- 21. Масштаб увеличенияМ 4:1
- 22. Масштаб уменьшенияМ 1:4
Разработал Тюрин П.В., учитель технологии*Графическое изображение деталей и изделий5 класс
Слайд 3Цель урока
Познакомиться с понятием графическая документация, графическими изображениями
Задачи урока
Научиться читать чертежи
Научиться
выполнять эскиз или технический рисунок детали
Развивать графическую грамотность
Развивать графическую грамотность
Слайд 5Определение
Эскиз - изображение детали от руки с указанием размеров и
сохранением соотношений между ее частями.
Слайд 6Определение

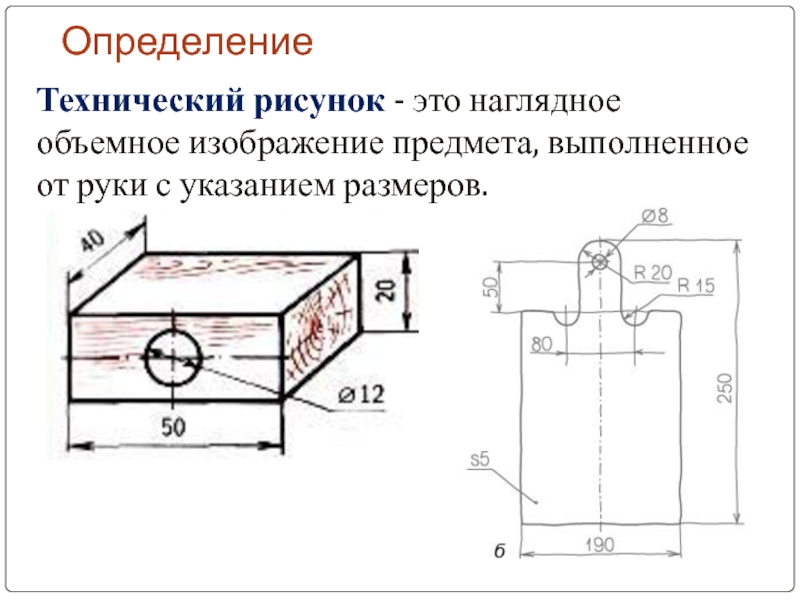

Технический рисунок - это наглядное объемное изображение предмета, выполненное от
руки с указанием размеров.
Слайд 7Определение
Чертеж - это документ, содержащий графическое изображение детали и сведения,
необходимые для ее изготовления и контроля, изготовленное с помощью чертежных инструментов,.

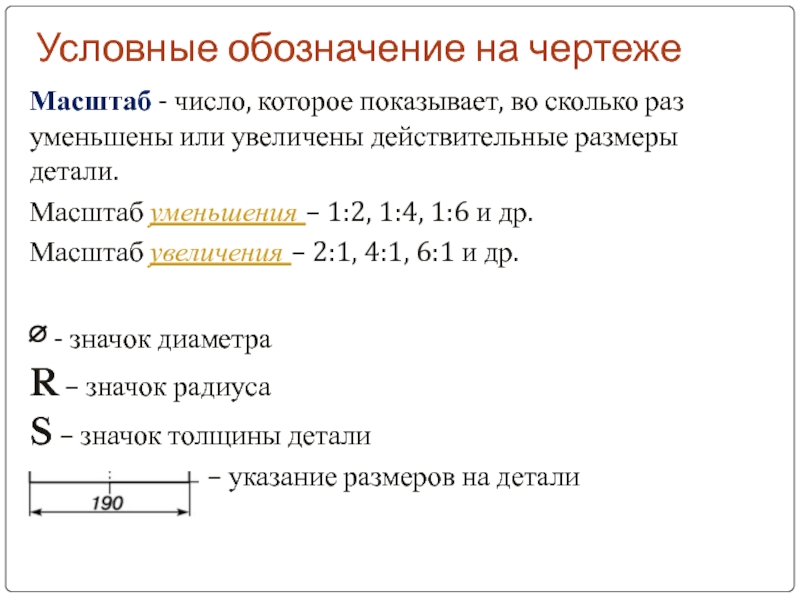

Слайд 10Условные обозначение на чертеже
Масштаб - число, которое показывает, во сколько раз
уменьшены или увеличены действительные размеры детали.
Масштаб уменьшения – 1:2, 1:4, 1:6 и др.
Масштаб увеличения – 2:1, 4:1, 6:1 и др.
∅ - значок диаметра
R – значок радиуса
S – значок толщины детали
– указание размеров на детали
Масштаб уменьшения – 1:2, 1:4, 1:6 и др.
Масштаб увеличения – 2:1, 4:1, 6:1 и др.
∅ - значок диаметра
R – значок радиуса
S – значок толщины детали
– указание размеров на детали
Слайд 11Чтение чертежа

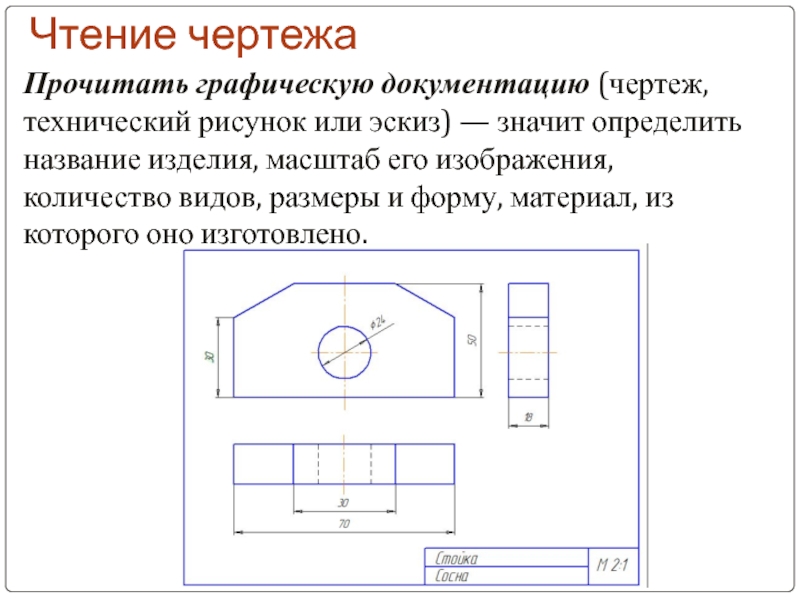

Прочитать графическую документацию (чертеж, технический рисунок или эскиз) — значит
определить название изделия, масштаб его изображения, количество видов, размеры и форму, материал, из которого оно изготовлено.
Слайд 12Штамп
Штамп располагается в правом нижнем углу чертежа и предназначен для размещения
информации
Слайд 15Блок вопросов

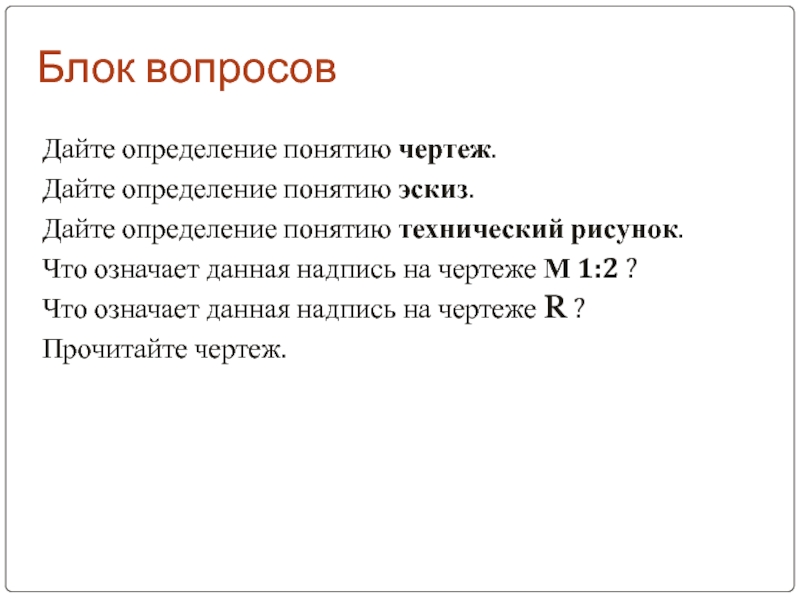

Дайте определение понятию чертеж.
Дайте определение понятию эскиз.
Дайте определение понятию технический
рисунок.
Что означает данная надпись на чертеже М 1:2 ?
Что означает данная надпись на чертеже R ?
Прочитайте чертеж.
Что означает данная надпись на чертеже М 1:2 ?
Что означает данная надпись на чертеже R ?
Прочитайте чертеж.

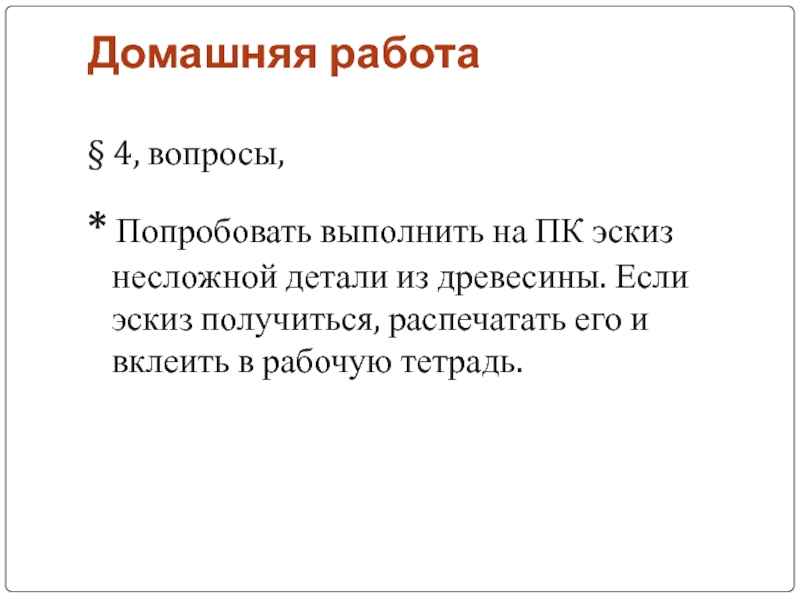

Слайд 20Домашняя работа
§ 4, вопросы,
* Попробовать выполнить на ПК эскиз несложной детали
из древесины. Если эскиз получиться, распечатать его и вклеить в рабочую тетрадь.
