Презентация, доклад по технологии на тему Виды графических изображений. Линии чертежа (5 класс)
Содержание
- 1. Презентация по технологии на тему Виды графических изображений. Линии чертежа (5 класс)
- 2. Виды графических изображений
- 3. Виды графических изображений
- 4. ЭСКИЗГрафическое изображение выполненное от руки.

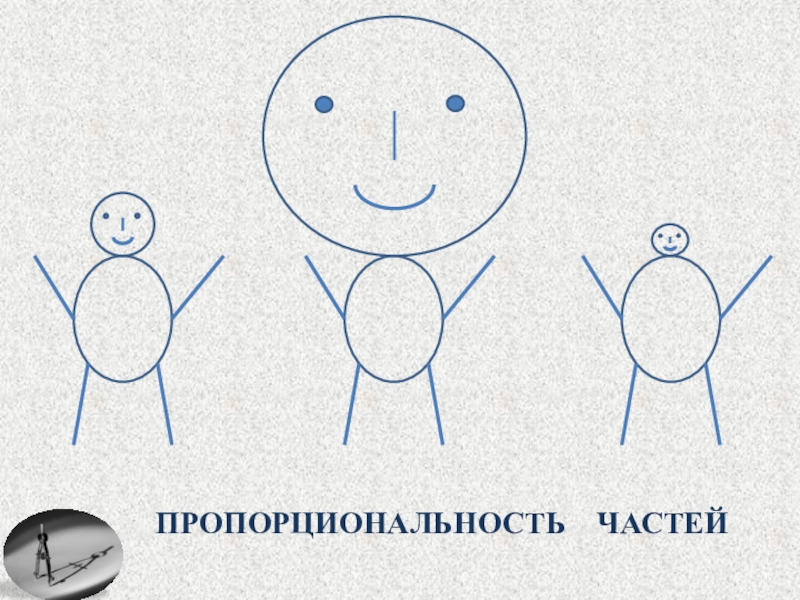

- 5. ПРОПОРЦИОНАЛЬНОСТЬ ЧАСТЕЙ
- 6. Графическое изображение выполненное чертежными инструментами.ЧЕРТЕЖ

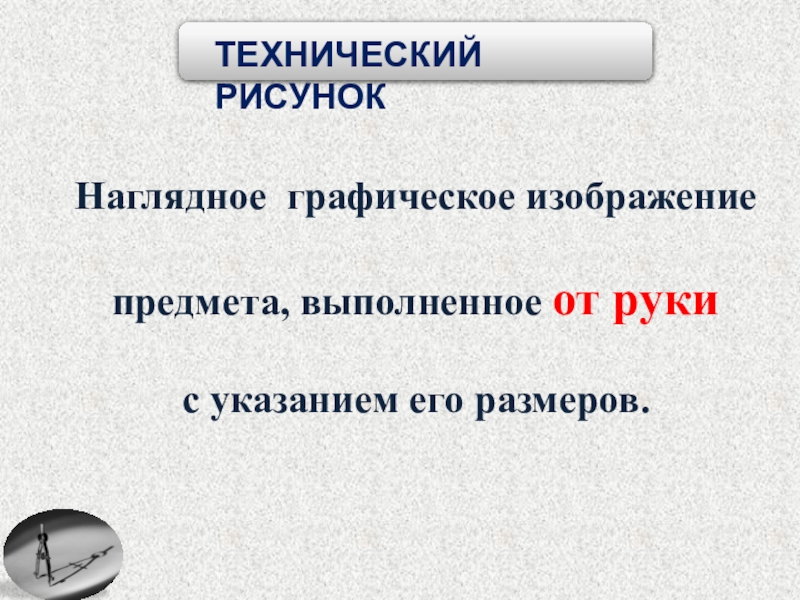

- 7. Наглядное графическое изображение предмета, выполненное от руки с указанием его размеров.
- 8. Чертеж – графическое изображение изделия
- 9. Брашпиль - лебёдка с горизонтальным валом и

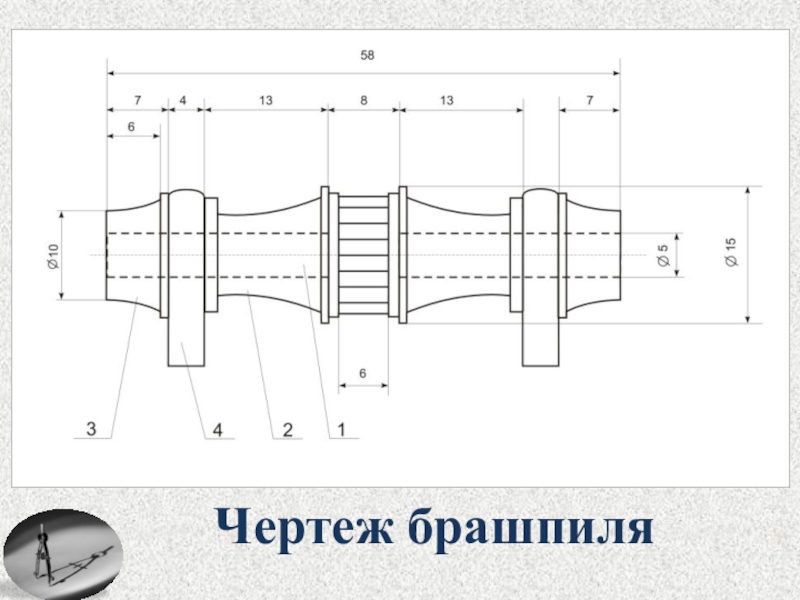

- 10. Чертеж брашпиля
- 11. ЕСКДЕдиная система конструкторской документации
- 12. Основная сплошнаяЛиния видимого контура

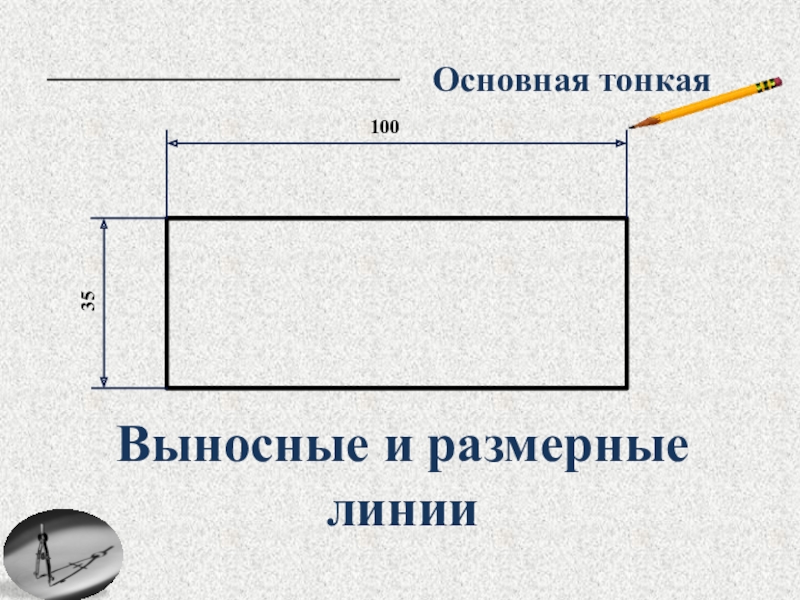

- 13. 10035Выносные и размерные линииОсновная тонкая
- 14. Штриховая Линия невидимого контура

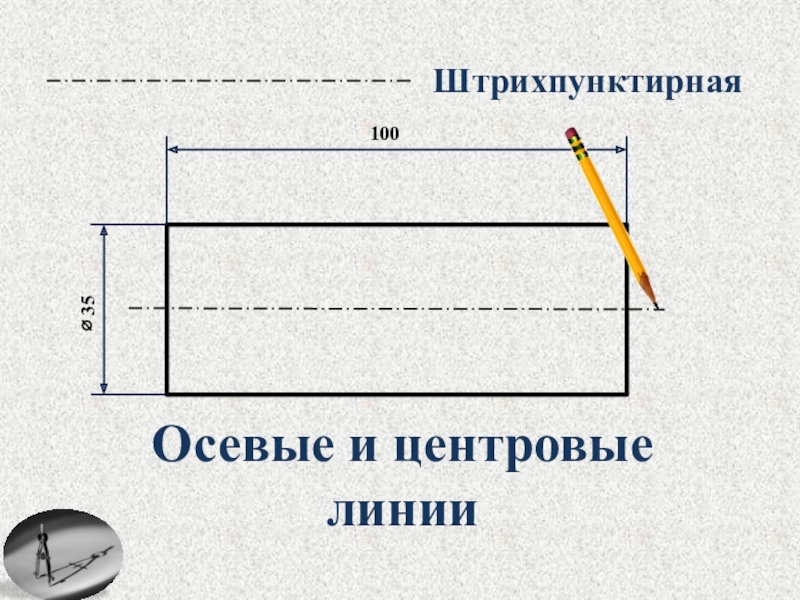

- 15. 100 35Штрихпунктирная Осевые и центровые линии

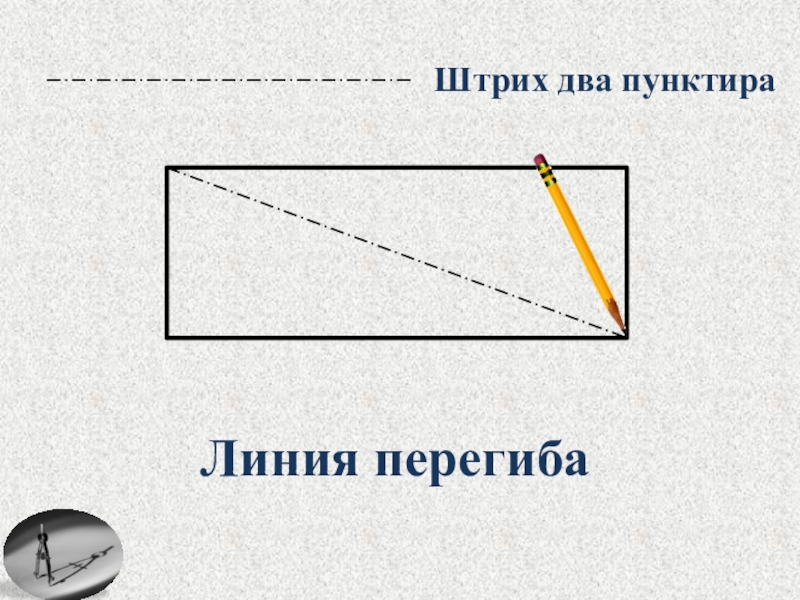

- 16. Штрих два пунктираЛиния перегиба

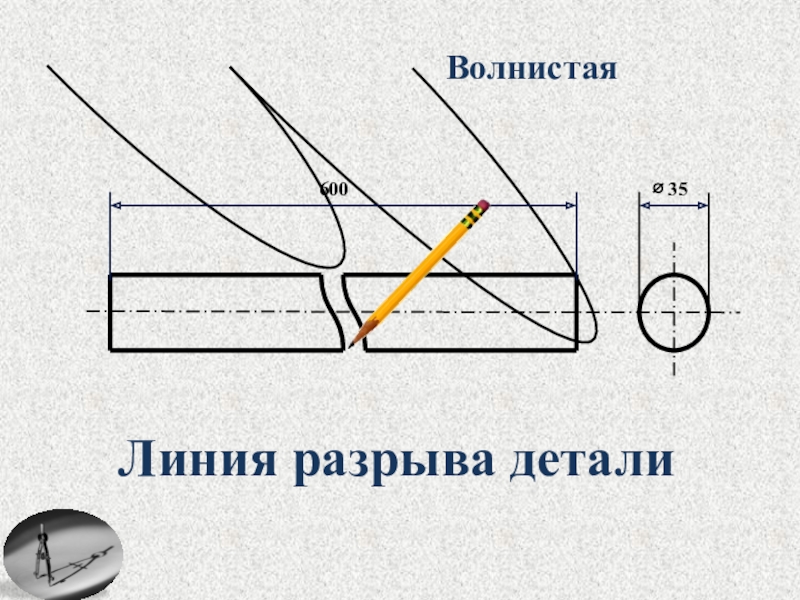

- 17. Волнистая 600 35Линия разрыва детали
- 18. Слайд 18
- 19. Слайд 19

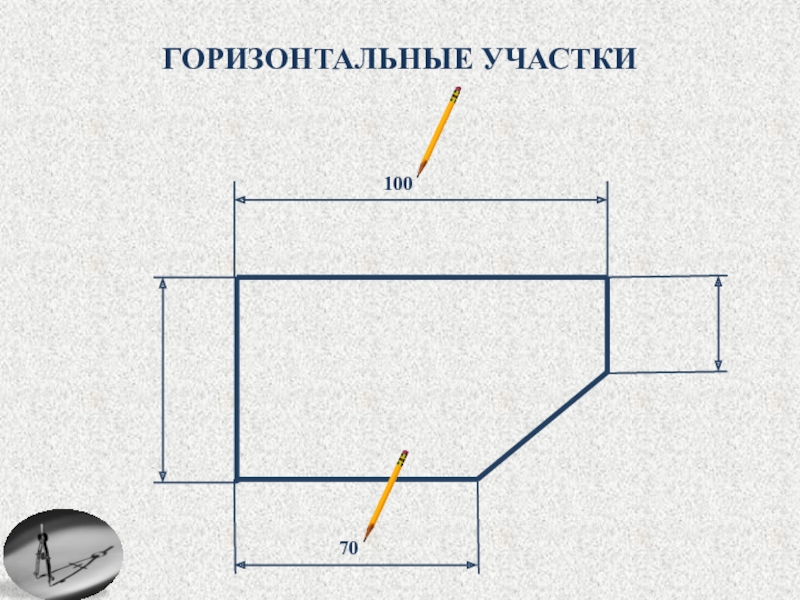

- 20. ГОРИЗОНТАЛЬНЫЕ УЧАСТКИ
- 21. ВЕРТИКАЛЬНЫЕ УЧАСТКИ
- 22. Слайд 22

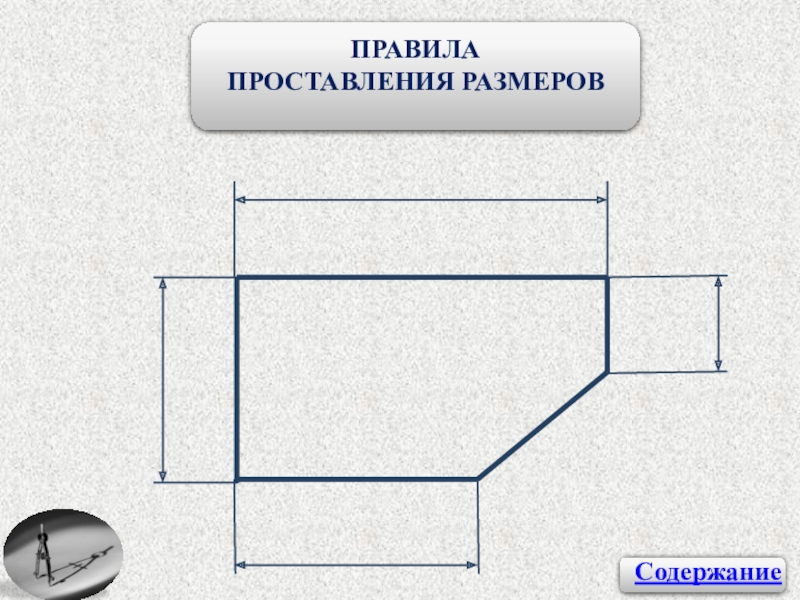

- 23. 1. Размеры проставляются только над
- 24. Слайд 24

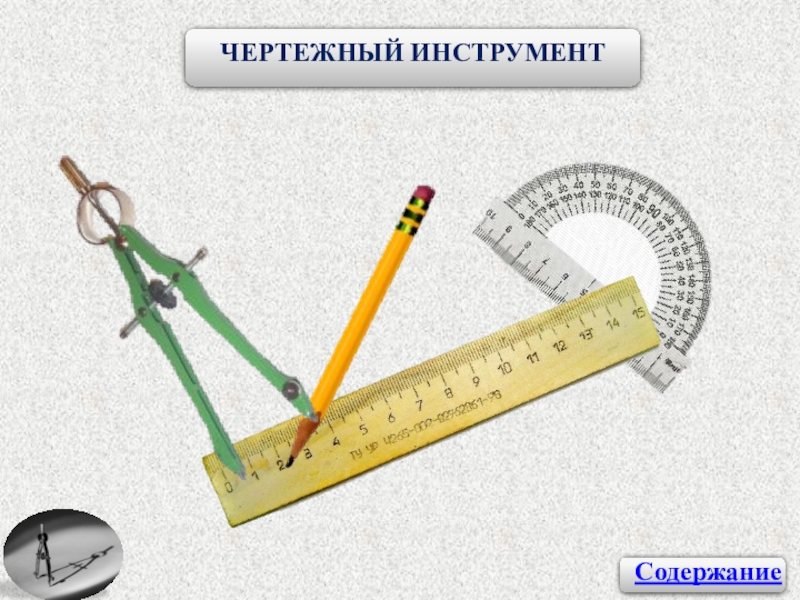

- 25. Измерение отрезков ипроведение прямых линий

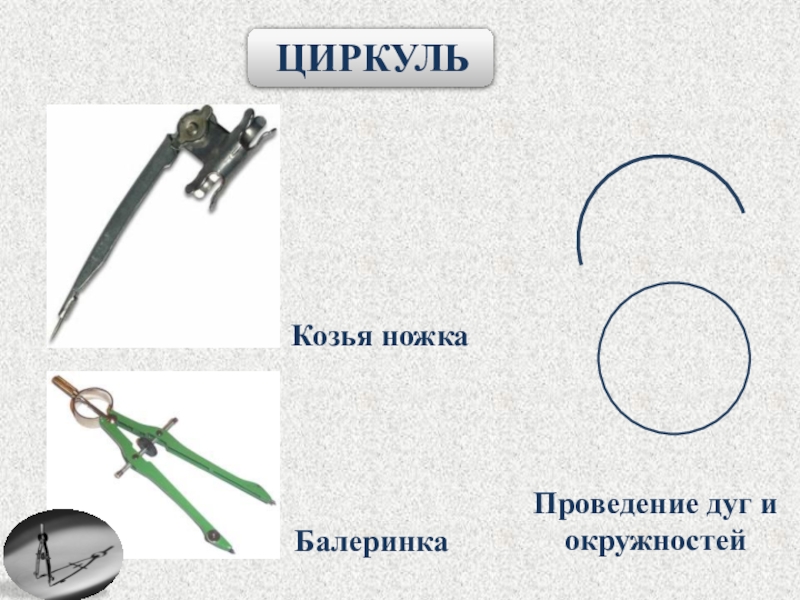

- 26. Козья ножкаБалеринкаПроведение дуг и окружностей
- 27. Измерение иразметка углов300

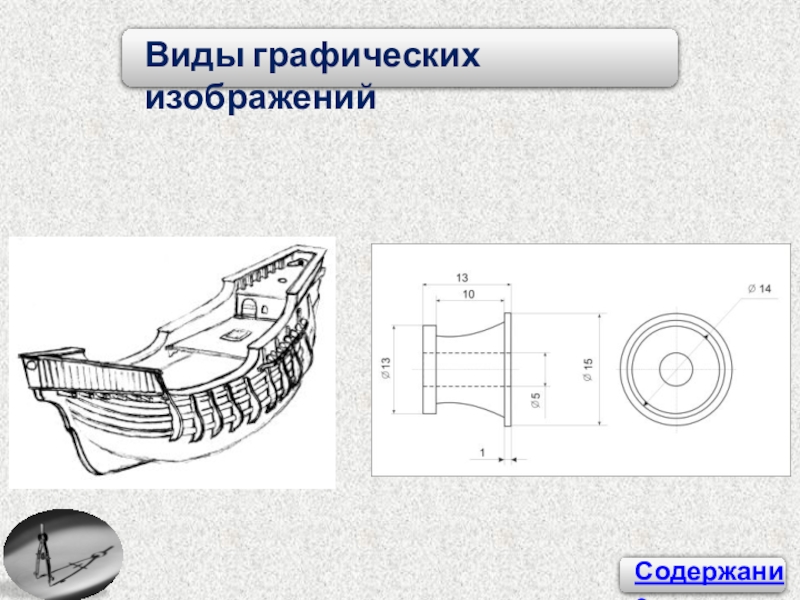

Виды графических изображений

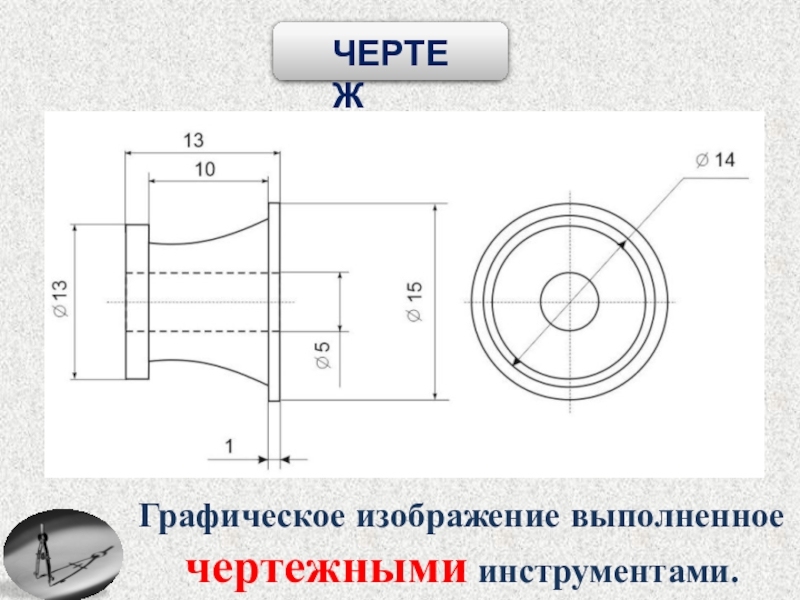

Слайд 8Чертеж – графическое изображение изделия
или детали, выполненное с помощью
чертежных инструментов,
в масштабе, с проставлением всех
размеров и сохранением всех
пропорций.
чертежных инструментов,
в масштабе, с проставлением всех
размеров и сохранением всех
пропорций.

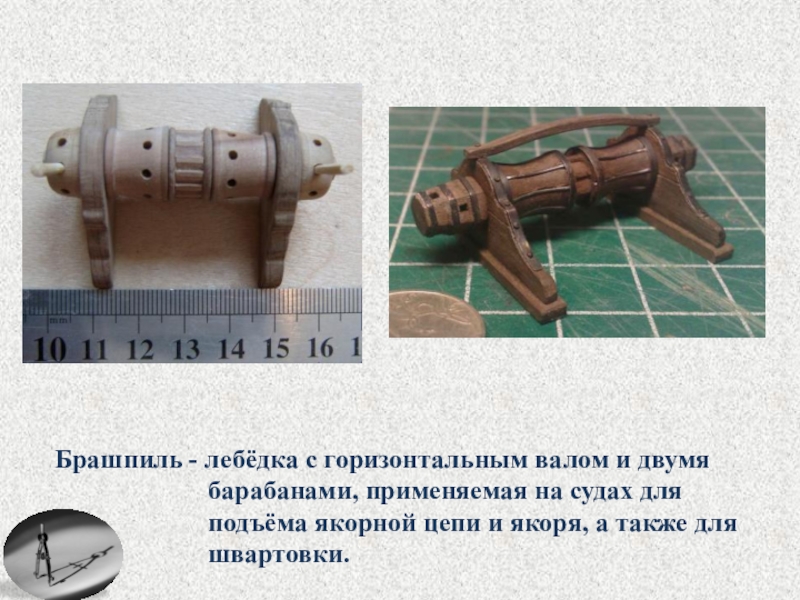

Слайд 9Брашпиль - лебёдка с горизонтальным валом и двумя
барабанами, применяемая на судах для
подъёма якорной цепи и якоря, а также для
швартовки.
подъёма якорной цепи и якоря, а также для
швартовки.

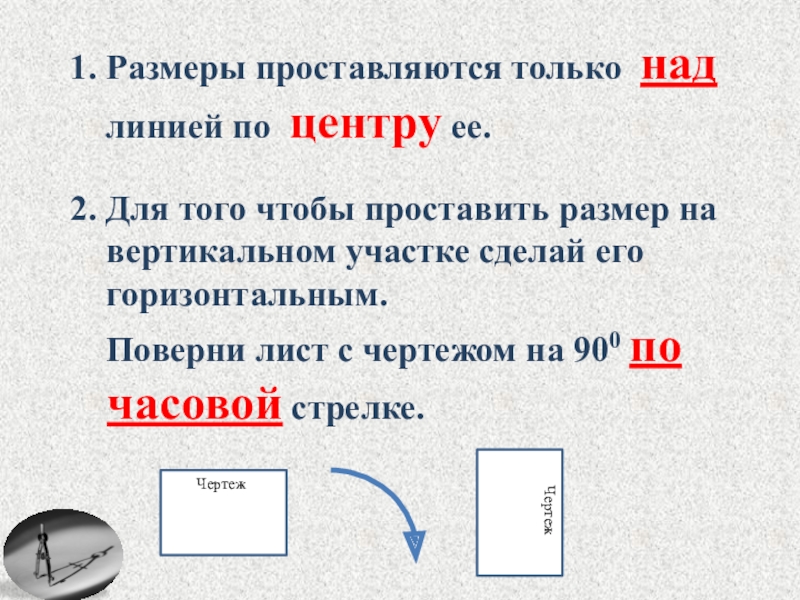

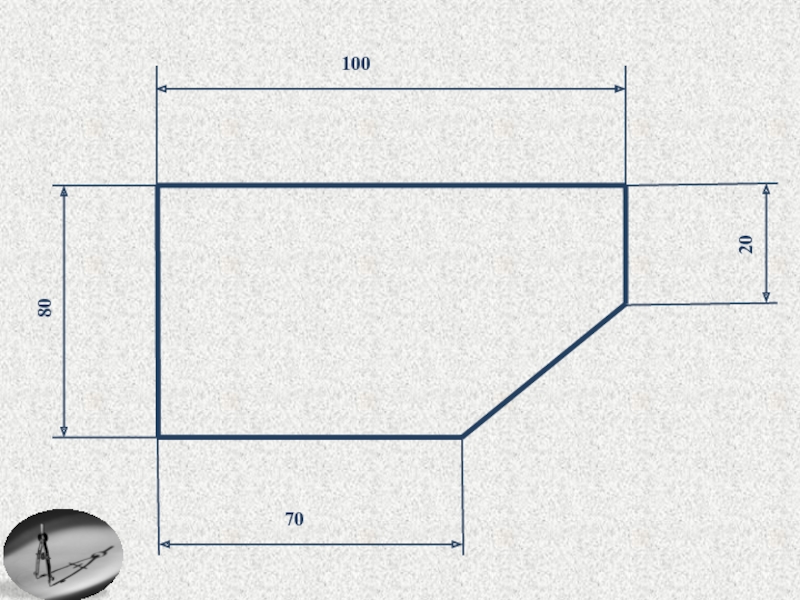

Слайд 231. Размеры проставляются только над
линией по центру ее.
2.
Для того чтобы проставить размер на
вертикальном участке сделай его
горизонтальным.
Поверни лист с чертежом на 900 по
часовой стрелке.
вертикальном участке сделай его
горизонтальным.
Поверни лист с чертежом на 900 по
часовой стрелке.
