Презентация, доклад по технологии на тему Токарный станок-СТД-120 6 класс
Содержание
- 1. Презентация по технологии на тему Токарный станок-СТД-120 6 класс
- 2. Для чего нужен токарный станок СТД –
- 3. Задание. Прочитать и показать
- 4. основание;электродвигатель;станина;ограждение ремённой передачи;кнопки включения и выключения;светильник;передняя бабка;шпиндель;подручник;задняя бабка;защитный экран.
- 5. Режущие инструменты

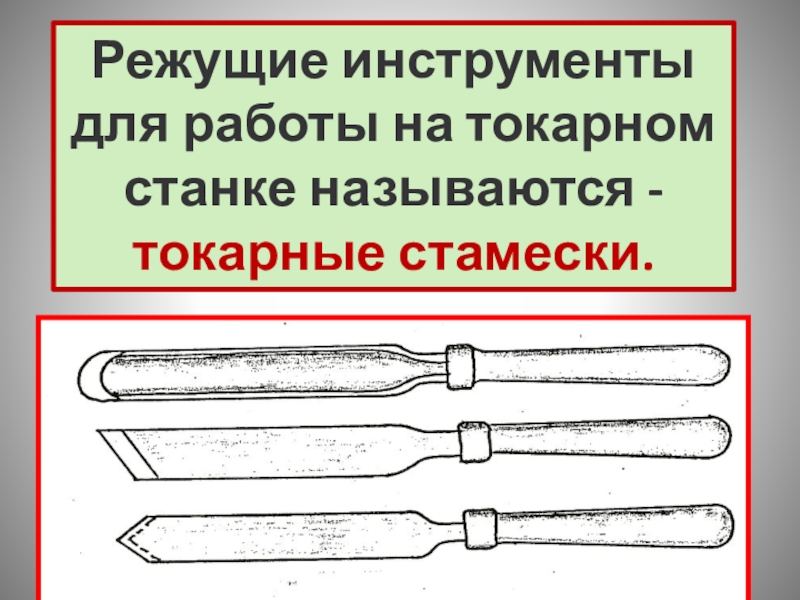

- 6. Режущие инструменты для работы на токарном станке называются - токарные стамески.
- 7. На рисунке - токарная стамеска.Токарная стамеска называется полукруглая. Она применяется для грубого точения заготовки.
- 8. На рисунке - токарная стамеска.Токарная стамеска называется плоская косая. Она применяется для чистового точения заготовки.
- 9. На рисунке - токарная стамеска.Токарная стамеска называется отрезная. Она применяется для отрезания детали.

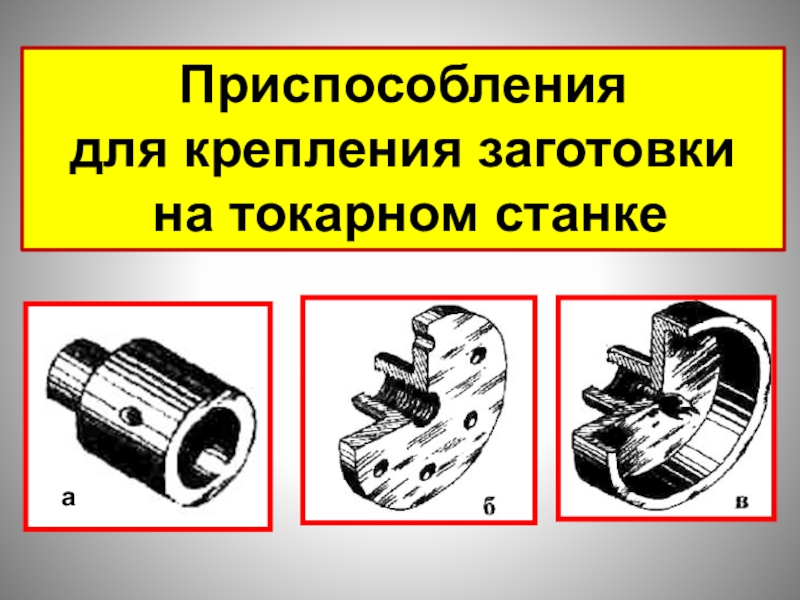

- 10. Приспособления для крепления заготовки на токарном станкеа
- 11. На рисунке - приспособление для крепления заготовкиПриспособление
- 12. На рисунке - приспособление для крепления заготовкиПриспособление
- 13. На рисунке - приспособление для крепления заготовкиПриспособление
- 14. Инструменты для разметки, измерения и контроля.

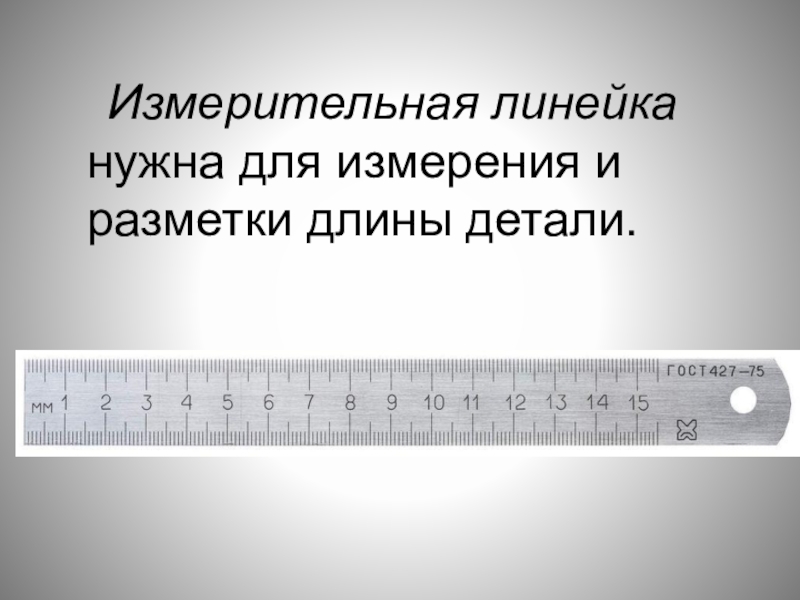

- 15. Измерительная линейка нужна для измерения и разметки длины детали.
- 16. Циркуль столярный нужен для измерения и разметки с помощью линейки длины детали или части длины детали
- 17. Кронциркуль нужен для
- 18. Нутрометр нужен для измерения и проверки внутреннего

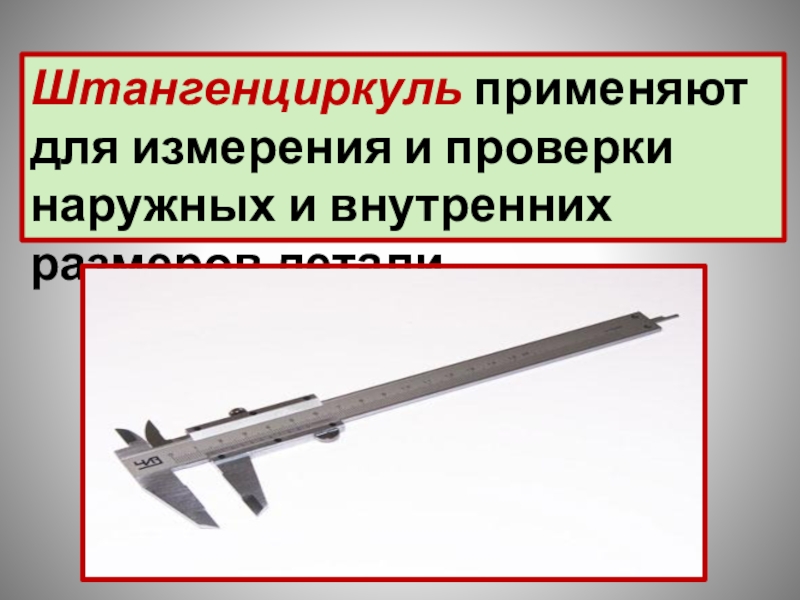

- 19. Штангенциркуль применяют для измерения и проверки наружных и внутренних размеров детали
- 20. Все измерения и разметку на заготовках при
- 21. С л о в а р ьтокарные
Для чего нужен токарный станок СТД – 120?Токарный станок СТД – 120 нужен для того, чтобы быстро и
Слайд 1Тема «Технология точения на токарном станке СТД-120»
Автор: Мирошниченко В.И
Токарный станок для
Слайд 2Для чего нужен токарный станок СТД – 120?
Токарный станок
СТД –
120 нужен для того, чтобы быстро и точно изготовить деталь цилиндрической формы.

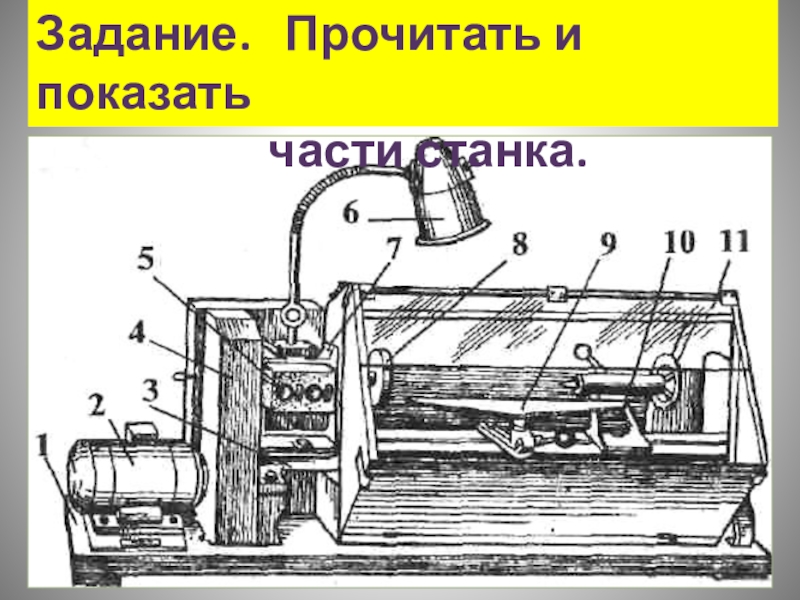

Слайд 4основание;
электродвигатель;
станина;
ограждение ремённой передачи;
кнопки включения и выключения;
светильник;
передняя бабка;
шпиндель;
подручник;
задняя бабка;
защитный экран.

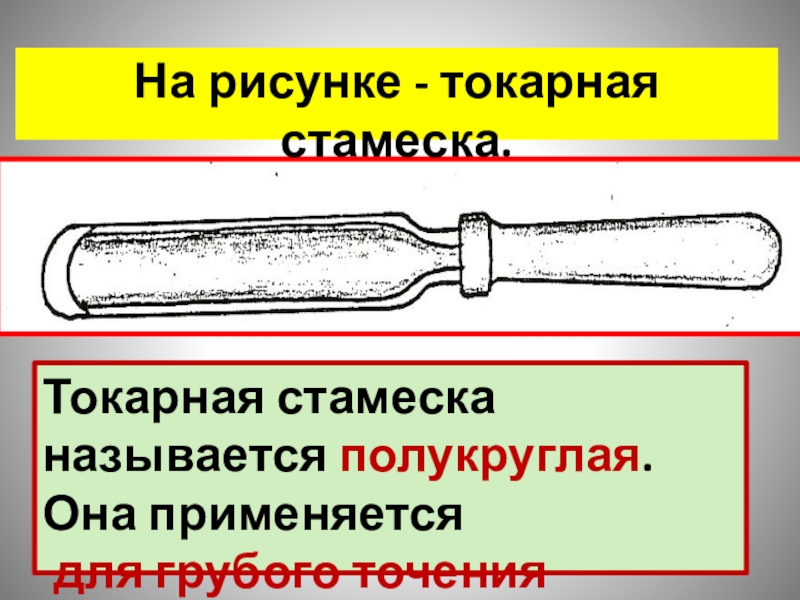

Слайд 7На рисунке - токарная стамеска.
Токарная стамеска называется полукруглая. Она применяется
для
грубого точения заготовки.

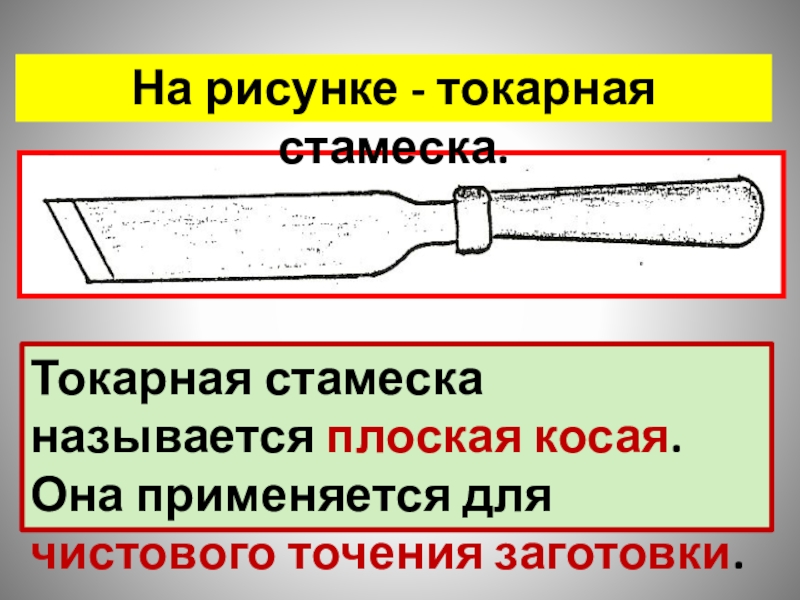

Слайд 8На рисунке - токарная стамеска.
Токарная стамеска называется плоская косая. Она применяется
для чистового точения заготовки.

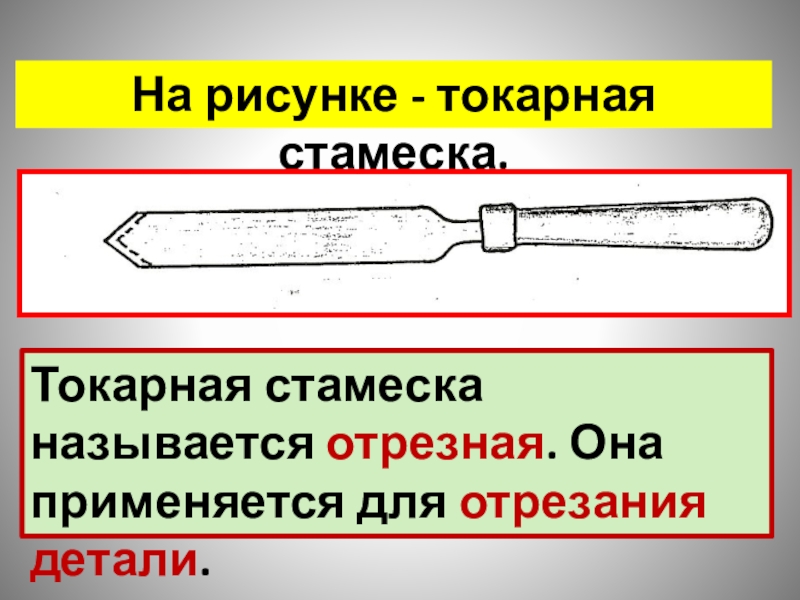

Слайд 9На рисунке - токарная стамеска.
Токарная стамеска называется отрезная. Она применяется для
отрезания детали.
Слайд 11На рисунке - приспособление для крепления заготовки
Приспособление для крепления заготовки называется
патрон. Патрон применяют для крепления коротких заготовок небольшого диаметра.

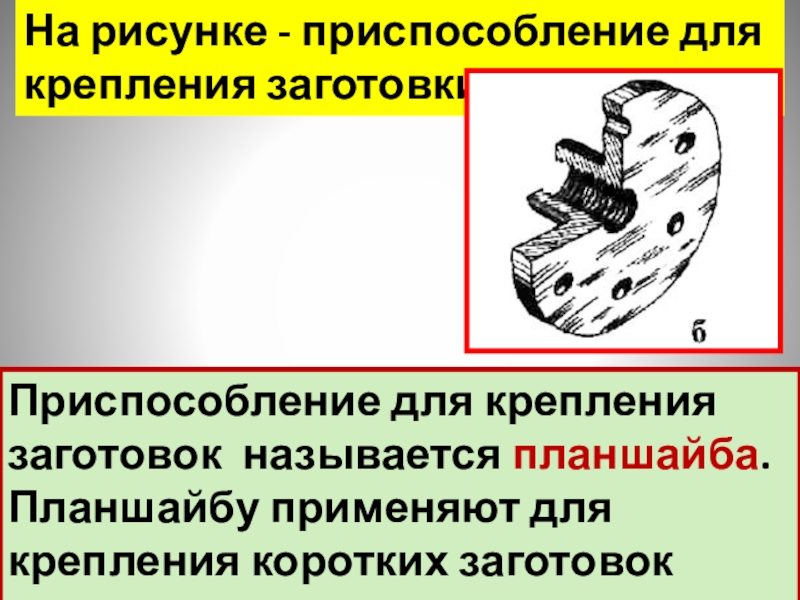

Слайд 12На рисунке - приспособление для крепления заготовки
Приспособление для крепления заготовок называется
планшайба. Планшайбу применяют для крепления коротких заготовок большого диаметра.

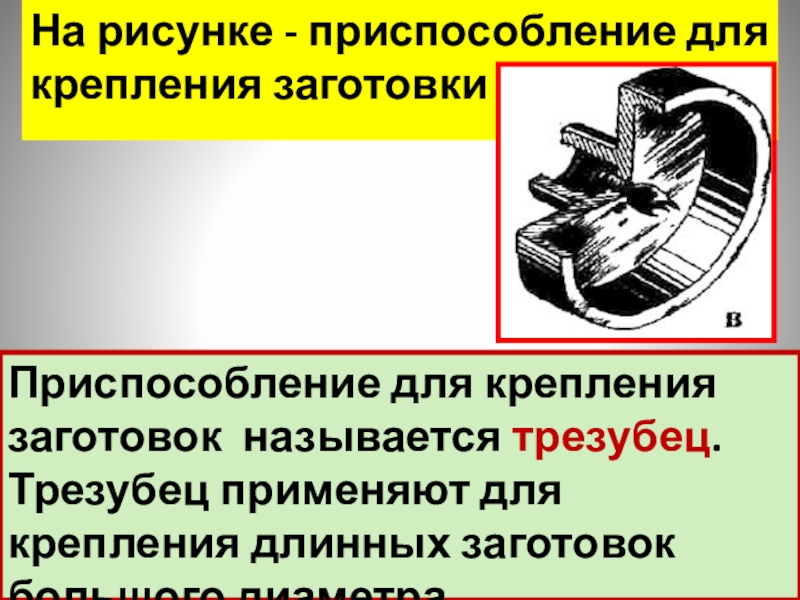

Слайд 13На рисунке - приспособление для крепления заготовки
Приспособление для крепления заготовок называется
трезубец. Трезубец применяют для крепления длинных заготовок большого диаметра.

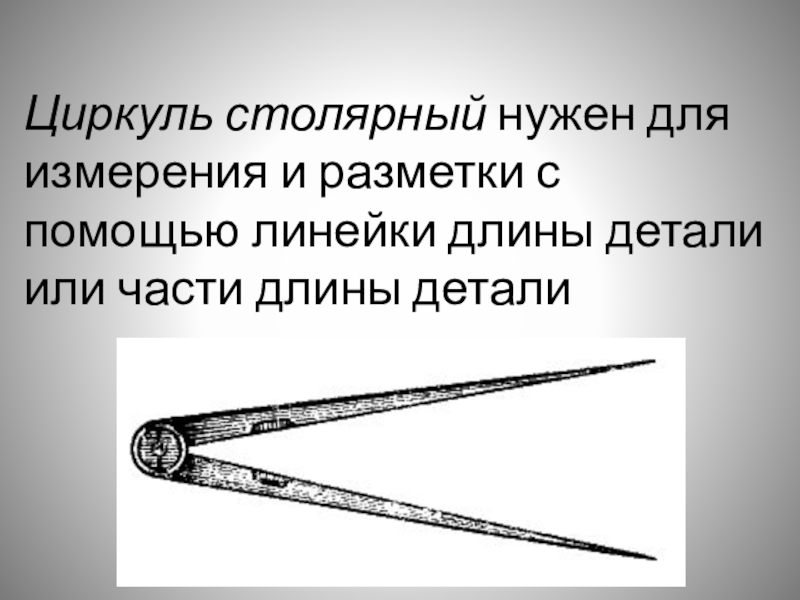

Слайд 16Циркуль столярный нужен для измерения и разметки с помощью линейки длины
детали или части длины детали
Слайд 17 Кронциркуль нужен для измерения и проверки наружного
диаметра детали.
Для этого после измерения кронциркуль прикладывают к линейке.
Для этого после измерения кронциркуль прикладывают к линейке.

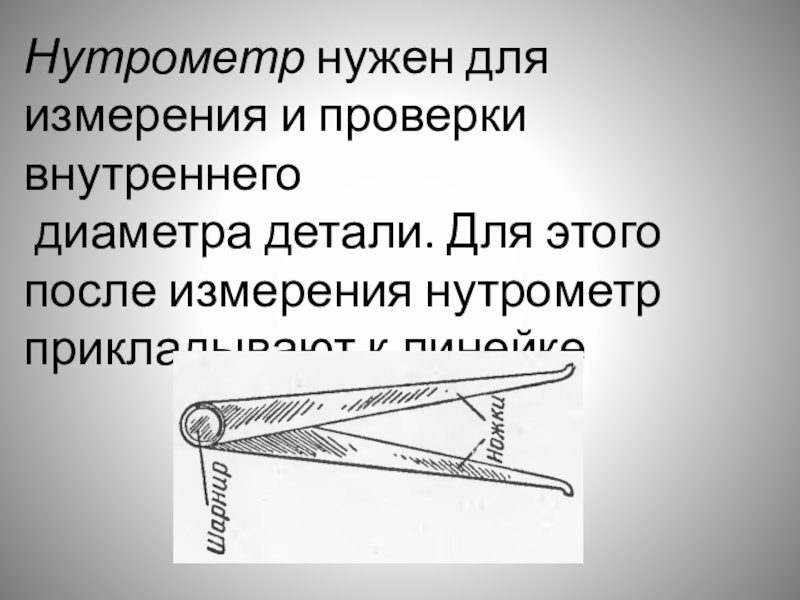

Слайд 18Нутрометр нужен для измерения и проверки внутреннего
диаметра детали. Для этого
после измерения нутрометр
прикладывают к линейке
прикладывают к линейке
Слайд 20Все измерения и разметку
на заготовках при работе на токарном станке
можно выполнять только тогда, когда станок не работает, выключен!
Слайд 21С л о в а р ь
токарные стамески, полукруглая
стамеска, плоская
косая стамеска,
отрезная стамеска, закрепить заготовку, приспособления,
патрон, планшайба, трезубец, кронциркуль, нутрометр, штангенциркуль
отрезная стамеска, закрепить заготовку, приспособления,
патрон, планшайба, трезубец, кронциркуль, нутрометр, штангенциркуль
