Презентация, доклад по технологии на тему Термообработка металлов (7 класс)
Содержание
- 1. Презентация по технологии на тему Термообработка металлов (7 класс)
- 2. Термическая обработка- это изменение механических и физических
- 3. Сущность термической обработки При нагреве до определенных

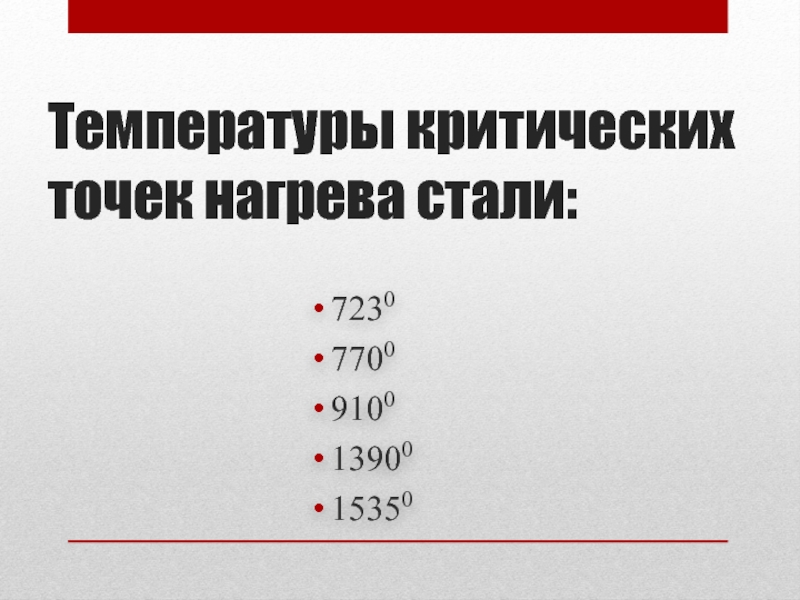

- 4. Температуры критических точек нагрева стали:7230770091001390015350
- 5. Содержание углеродазначительно влияет на возможности термообработки:Низкоуглеродистые стали

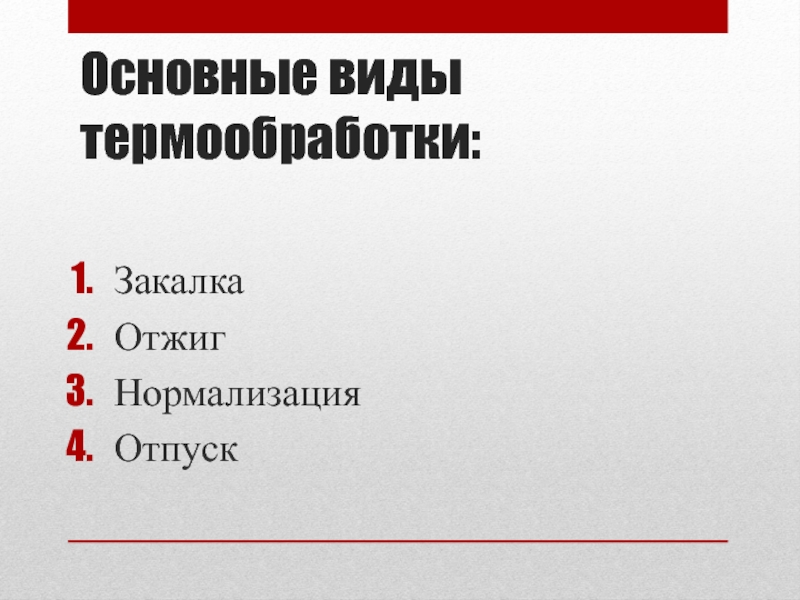

- 6. Основные виды термообработки:Закалка ОтжигНормализацияОтпуск
- 7. Закалка Это нагрев стали до 750-810 градусов,
- 8. ОтжигНагрев стали до 750-860 градусов и медленное
- 9. Нормализация Нагревание стали и охлаждение на открытом
- 10. ОтпускПовторный нагрев уже закаленной стали до 200-600

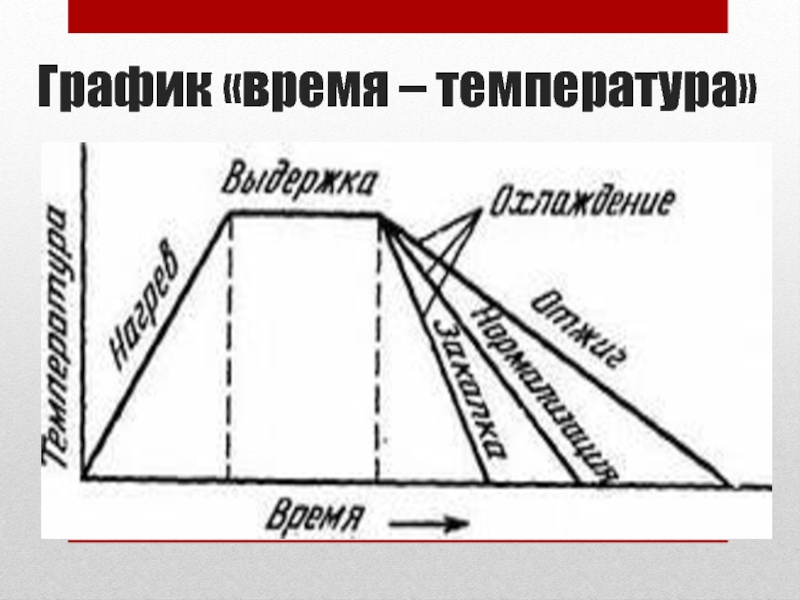

- 11. График «время – температура»
- 12. Продолжительность выдержки при температуре нагреваопределяется приблизительно из
- 13. Определение температуры нагрева печиосуществляется с помощью специального

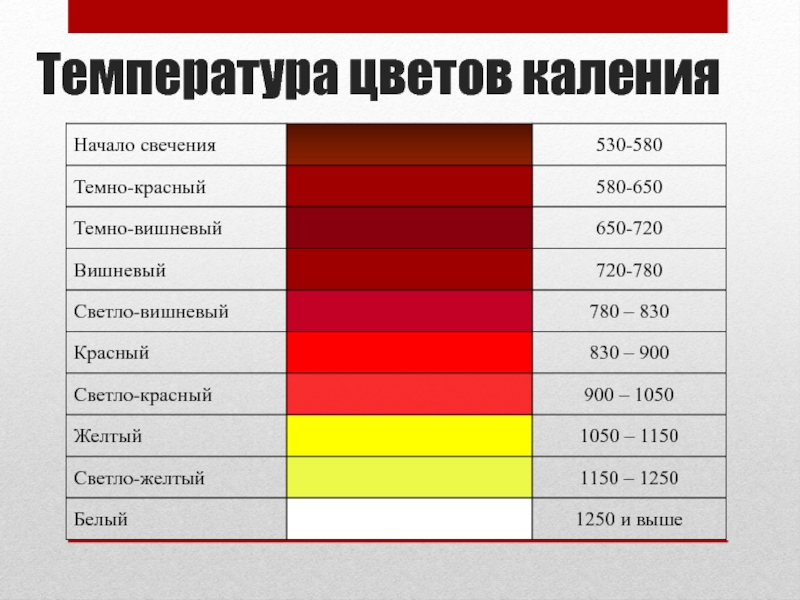

- 14. Температура цветов каления
- 15. Температура цветов побежалости
Термическая обработка- это изменение механических и физических свойств металлов путем их нагревания в печи, выдержки при температуре нагрева и последующего охлаждения.
Слайд 2Термическая обработка
- это изменение механических и физических свойств металлов путем их
нагревания в печи, выдержки при температуре нагрева и последующего охлаждения.

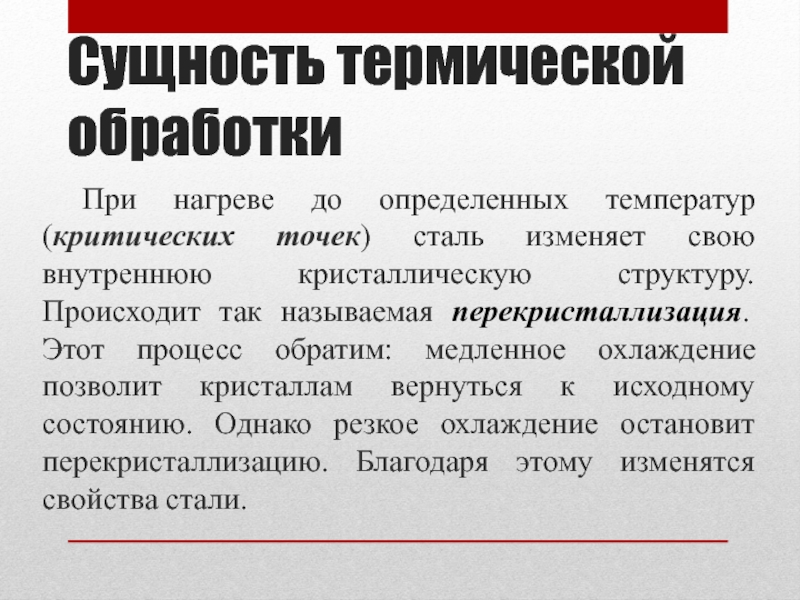

Слайд 3Сущность термической
обработки
При нагреве до определенных температур (критических точек) сталь изменяет
свою внутреннюю кристаллическую структуру. Происходит так называемая перекристаллизация. Этот процесс обратим: медленное охлаждение позволит кристаллам вернуться к исходному состоянию. Однако резкое охлаждение остановит перекристаллизацию. Благодаря этому изменятся свойства стали.
Слайд 5Содержание углерода
значительно влияет на возможности термообработки:
Низкоуглеродистые стали (до 0,3% углерода) почти
не изменяют своих свойств.
Углеродистые и высокоуглеродистые (от 0,45 до 1,2% углерода) значительно повышают свою твердость, прочность, износостойкость.
Углеродистые и высокоуглеродистые (от 0,45 до 1,2% углерода) значительно повышают свою твердость, прочность, износостойкость.

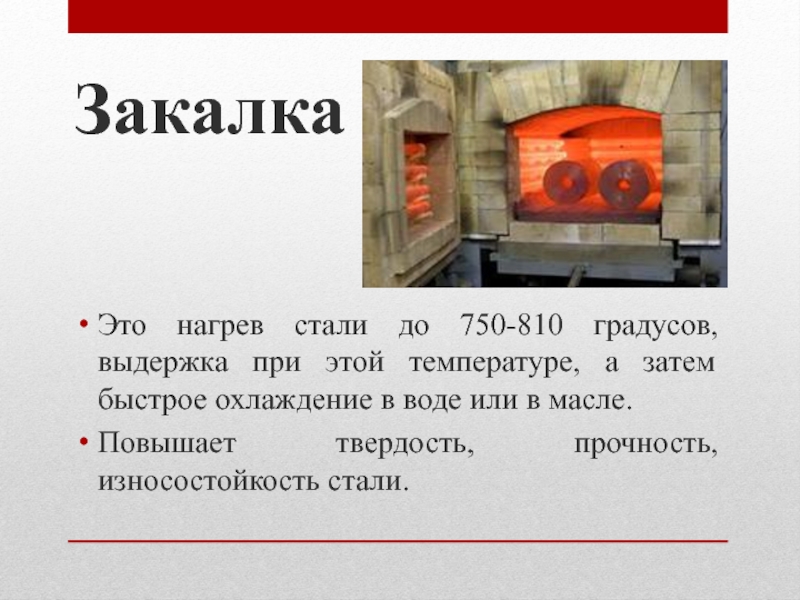

Слайд 7Закалка
Это нагрев стали до 750-810 градусов, выдержка при этой температуре,
а затем быстрое охлаждение в воде или в масле.
Повышает твердость, прочность, износостойкость стали.
Повышает твердость, прочность, износостойкость стали.

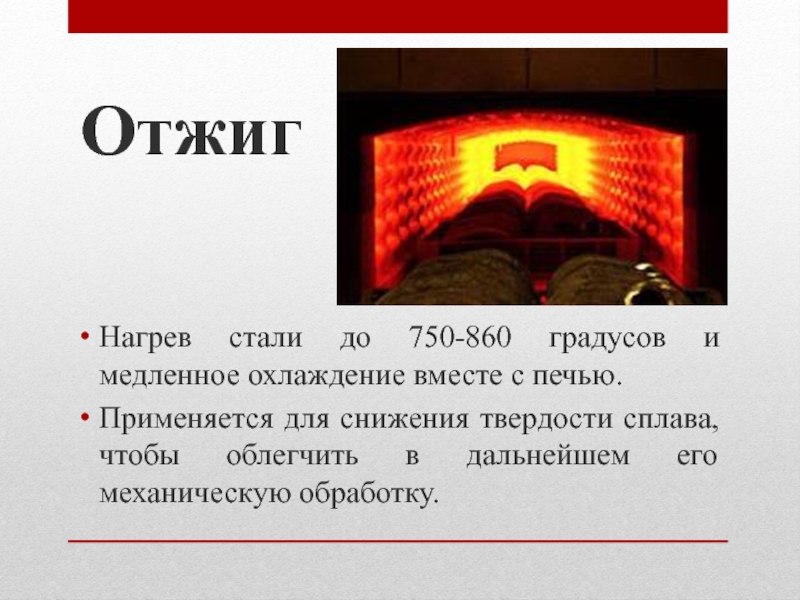

Слайд 8Отжиг
Нагрев стали до 750-860 градусов и медленное охлаждение вместе с печью.
Применяется
для снижения твердости сплава, чтобы облегчить в дальнейшем его механическую обработку.

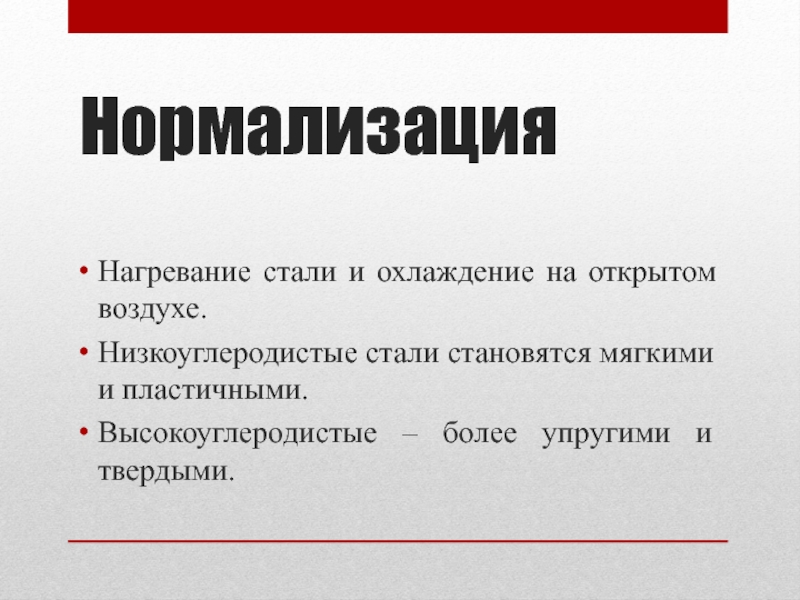

Слайд 9Нормализация
Нагревание стали и охлаждение на открытом воздухе.
Низкоуглеродистые стали становятся мягкими
и пластичными.
Высокоуглеродистые – более упругими и твердыми.
Высокоуглеродистые – более упругими и твердыми.
Слайд 10Отпуск
Повторный нагрев уже закаленной стали до 200-600 градусов с последующим охлаждением
на воздухе, в воде или масле.
Главная цель – снизить внутреннее напряжение и хрупкость закаленной стали.
Проводится в течение 24 часов после закалки, иначе в стали происходят необратимые процессы и образуются трещины.
Главная цель – снизить внутреннее напряжение и хрупкость закаленной стали.
Проводится в течение 24 часов после закалки, иначе в стали происходят необратимые процессы и образуются трещины.
Слайд 12Продолжительность выдержки при температуре нагрева
определяется приблизительно
из расчета 1 минута на
1 мм диаметра (толщины) детали.
Т. е. для детали толщиной 10 мм время выдержки в печи должно составить не менее 10 минут.
Т. е. для детали толщиной 10 мм время выдержки в печи должно составить не менее 10 минут.
Слайд 13Определение температуры нагрева печи
осуществляется с помощью специального измерительного прибора – пирометра.
При
отсутствии данного прибора можно примерно оценить температуру по цветам каления (для закалки) или по цветам побежалости (для отпуска).
