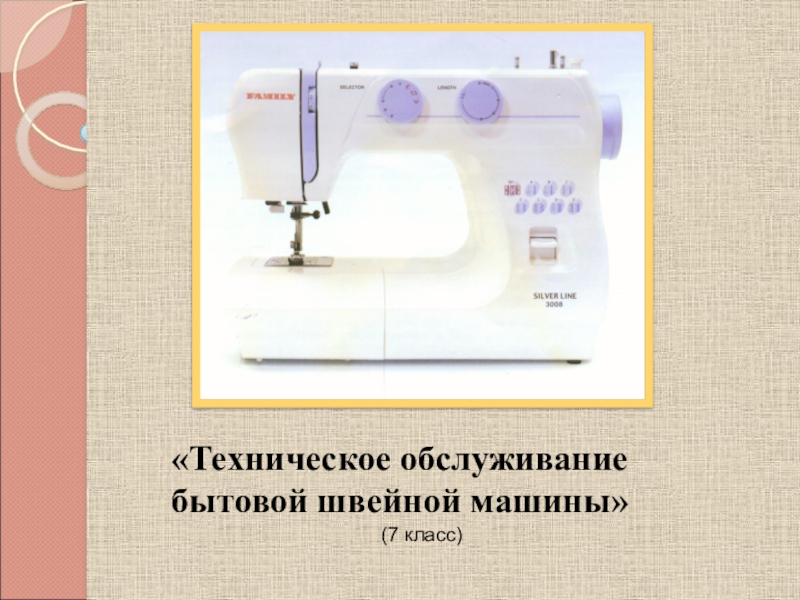

Презентация, доклад по технологии на тему Техническое обслуживание бытовой швейной машины (7 класс)

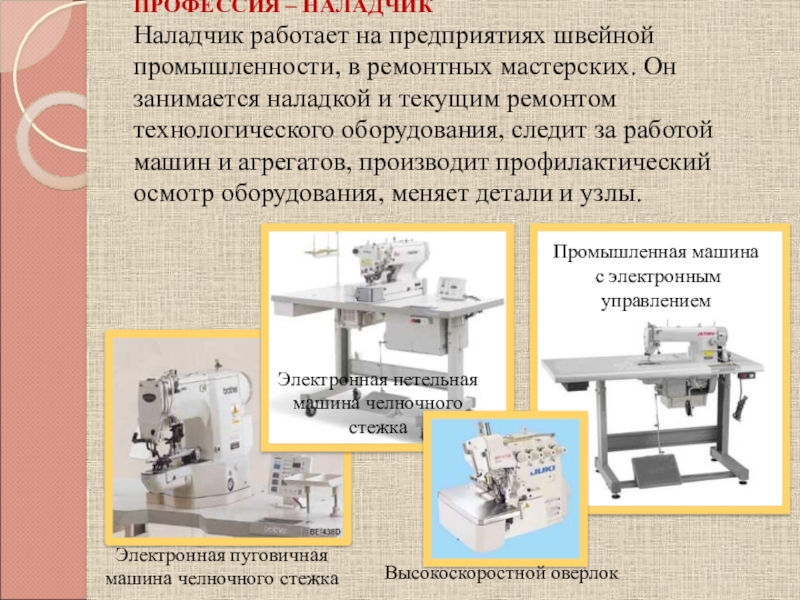

Он занимается наладкой и текущим ремонтом технологического оборудования, следит за работой машин и агрегатов, производит профилактический осмотр оборудования, меняет детали и узлы.

Электронная петельная
машина челночного стежка

Высокоскоростной оверлок

Промышленная машина
с электронным управлением

Электронная пуговичная машина челночного стежка

но и обметывают осыпающиеся срезы, пришивают пуговицы, обрабатывают петли, вышивают и еще выполняют много других операций.

ее списывать, обидно видеть на свалке. Это добротно сделанная машина очень рациональной конструкции, надежная и простая в обращении. Вложенный в нее когда-то человеческий труд до сих пор приносит плоды. Почистите такую машину, смажьте, подрегулируйте, подберите потерявшиеся детали - и она еще неплохо послужит.

или И-8А.

Нельзя применять растительные или животные масла - машина после такой смазки приобретает тяжелый ход.
Трансформаторное и моторное масла тоже не годятся – их используют для смазки непрерывно работающих и сильно нагревающихся устройств. Применять веретенное масло также нежелательно. В крайнем случае, можно взять техническое вазелиновое масло (вазелиновое масло, продающееся в аптеках, не годится!).

б) вид снизу

Какие точки механизма нужно регулярно смазывать?

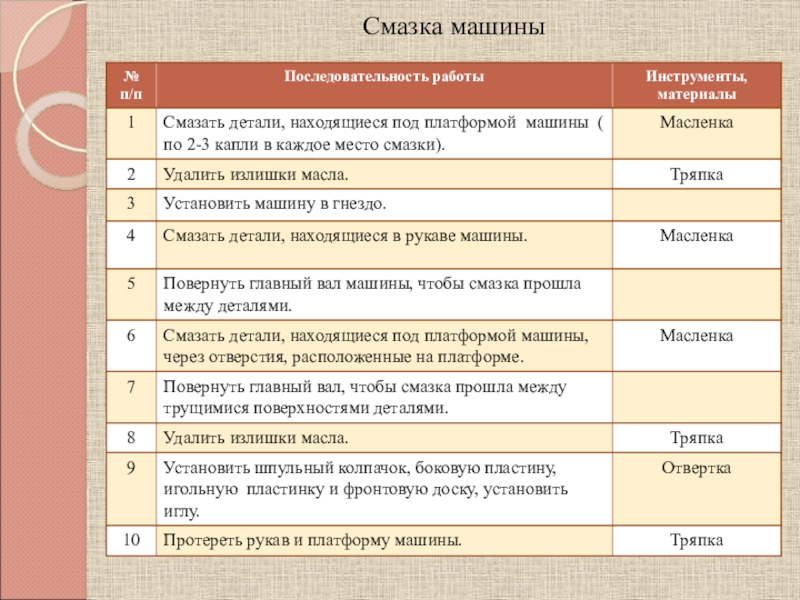

Места смазки бытовой швейной машины:
а)вид сверху б) вид снизу

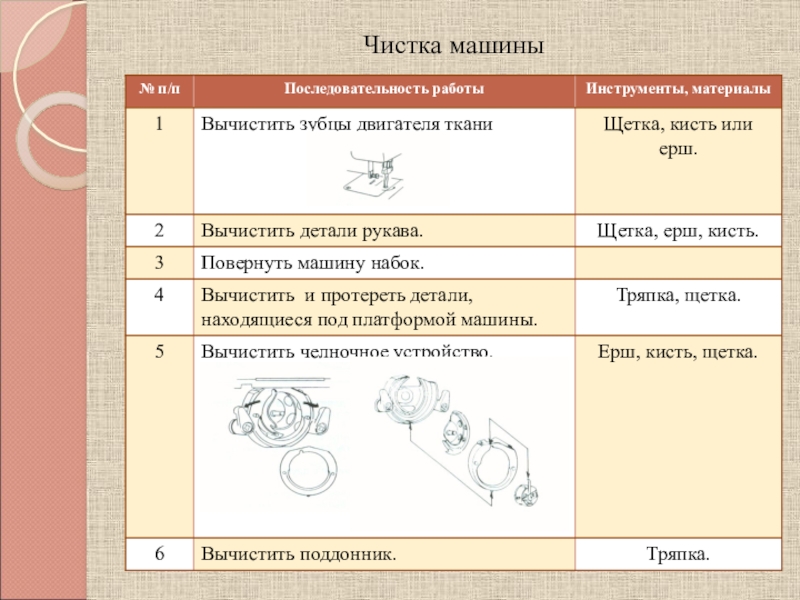

чистке и смазке

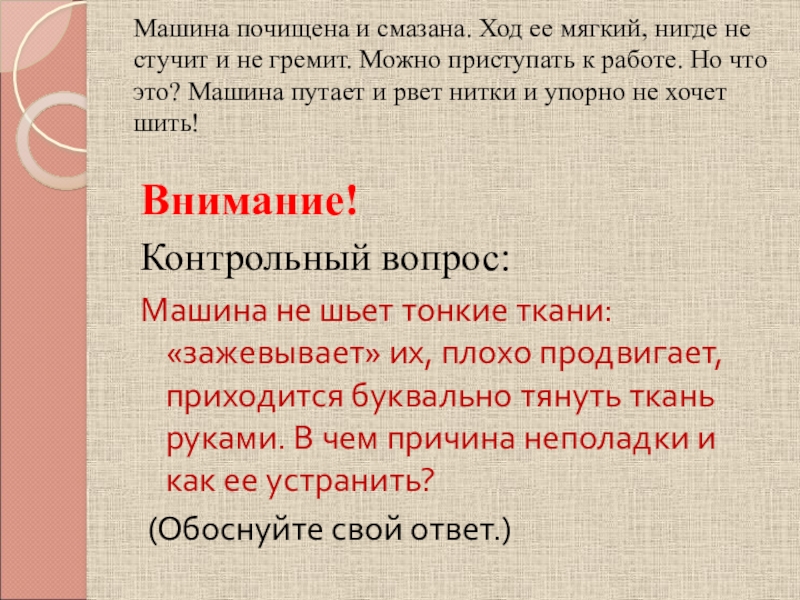

не гремит. Можно приступать к работе. Но что это? Машина путает и рвет нитки и упорно не хочет шить!

Внимание!
Контрольный вопрос:
Машина не шьет тонкие ткани: «зажевывает» их, плохо продвигает, приходится буквально тянуть ткань руками. В чем причина неполадки и как ее устранить?
(Обоснуйте свой ответ.)

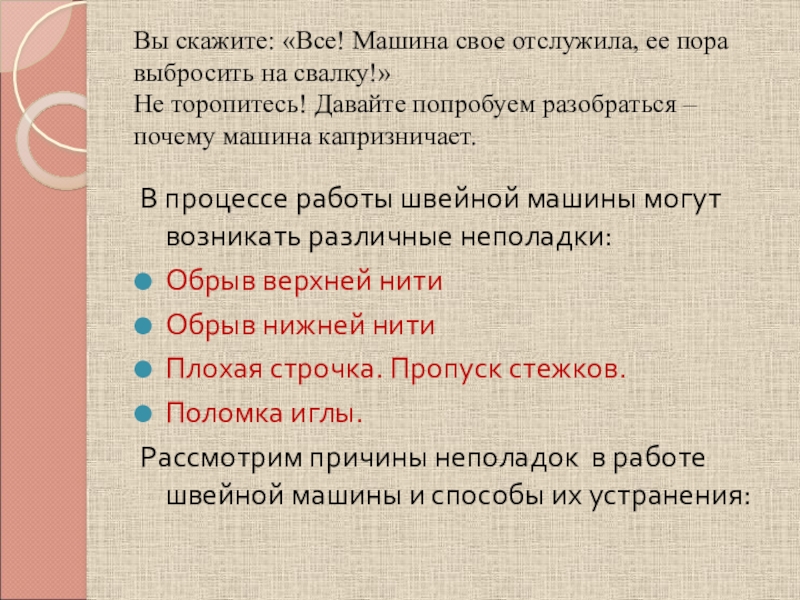

торопитесь! Давайте попробуем разобраться – почему машина капризничает.

В процессе работы швейной машины могут возникать различные неполадки:

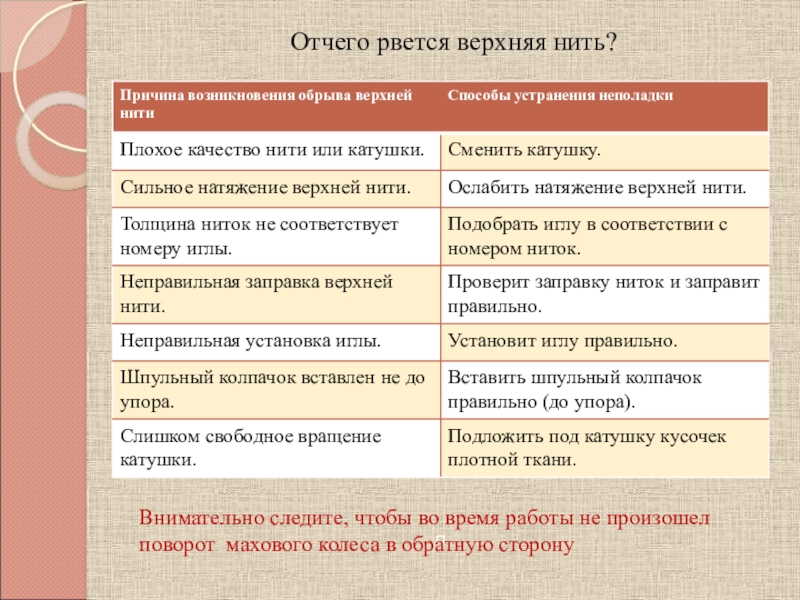

Обрыв верхней нити
Обрыв нижней нити
Плохая строчка. Пропуск стежков.
Поломка иглы.
Рассмотрим причины неполадок в работе швейной машины и способы их устранения:

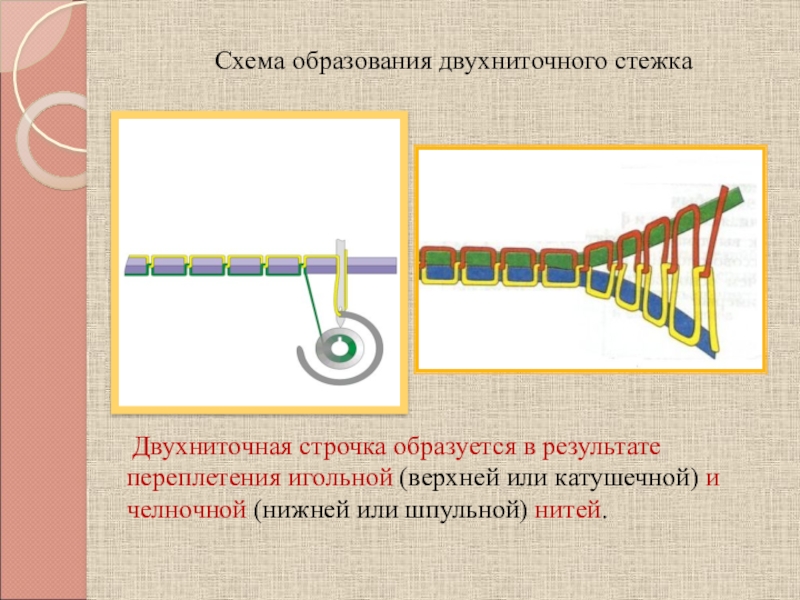

результате переплетения игольной (верхней или катушечной) и челночной (нижней или шпульной) нитей.

поворот махового колеса в обратную сторону

2.Пружина 3. Шайбы натяжения


Натяжение верхней нити регулируется поворотом гайки.

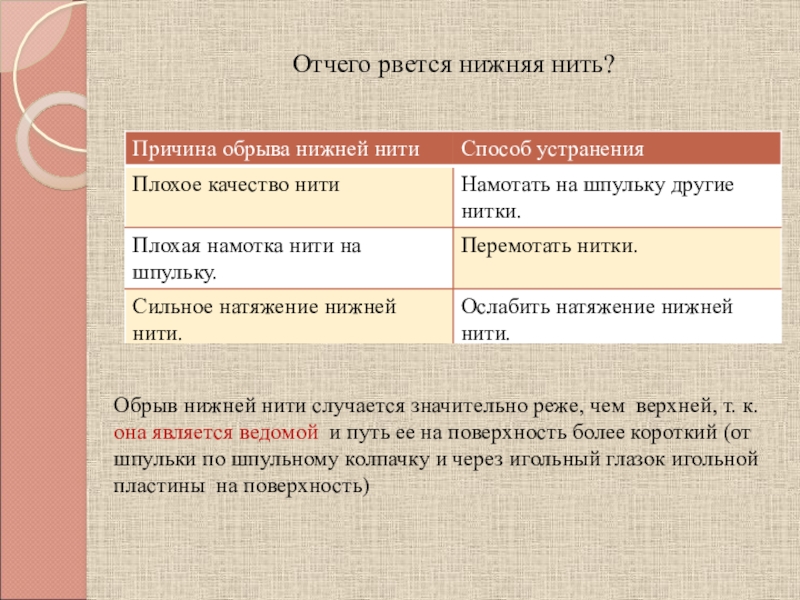

чем верхней, т. к. она является ведомой и путь ее на поверхность более короткий (от шпульки по шпульному колпачку и через игольный глазок игольной пластины на поверхность)

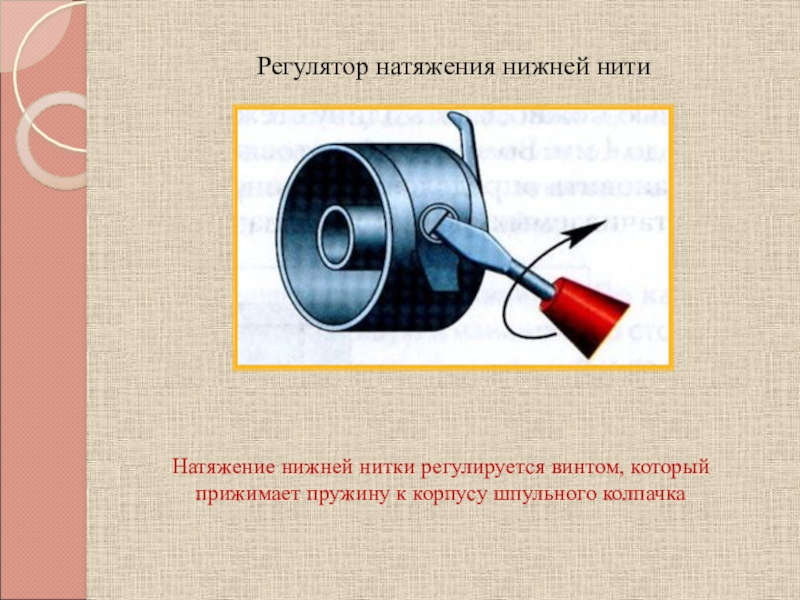

к корпусу шпульного колпачка

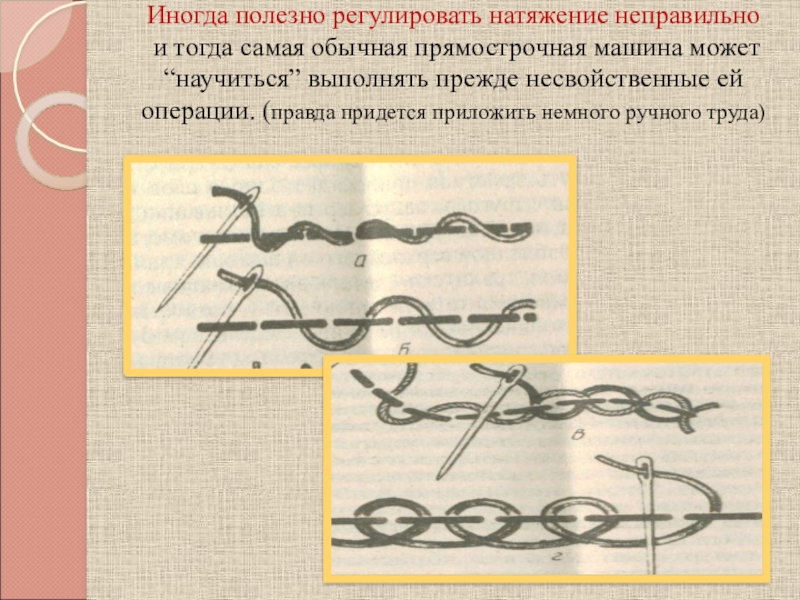

может “научиться” выполнять прежде несвойственные ей операции. (правда придется приложить немного ручного труда)

для закрепления иглы в муфте игловодителя
Длинный желобок –защищает нитку от повреждения
Короткий желобок – образует петлю для захвата нитки носиком челнока
Стержень - для вытаскивания нити из челночного устройства

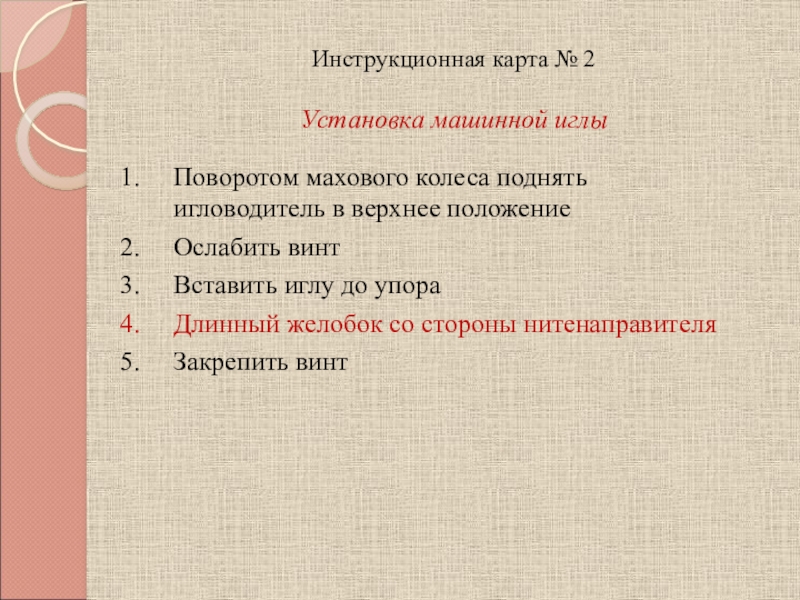

поднять игловодитель в верхнее положение
2. Ослабить винт
3. Вставить иглу до упора
4. Длинный желобок со стороны нитенаправителя
5. Закрепить винт

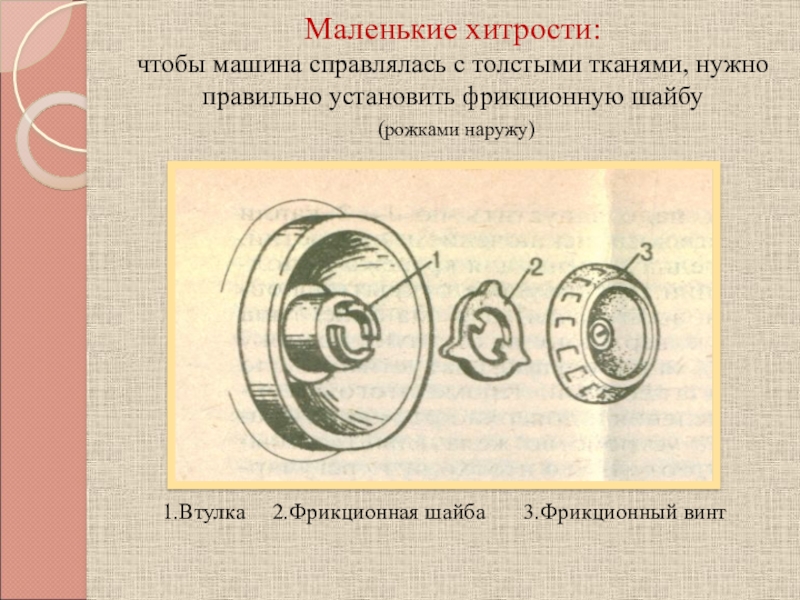

шайбу (рожками наружу)

1.Втулка 2.Фрикционная шайба 3.Фрикционный винт

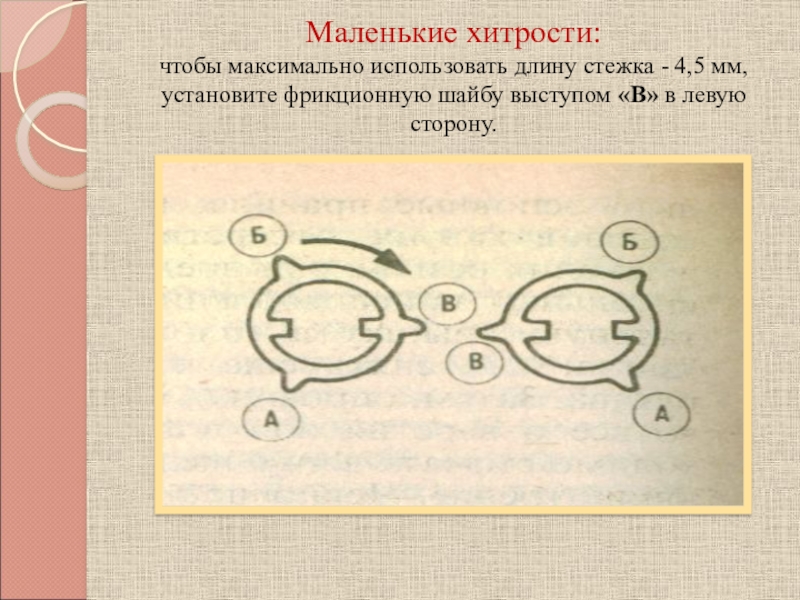

шайбу выступом «В» в левую сторону.

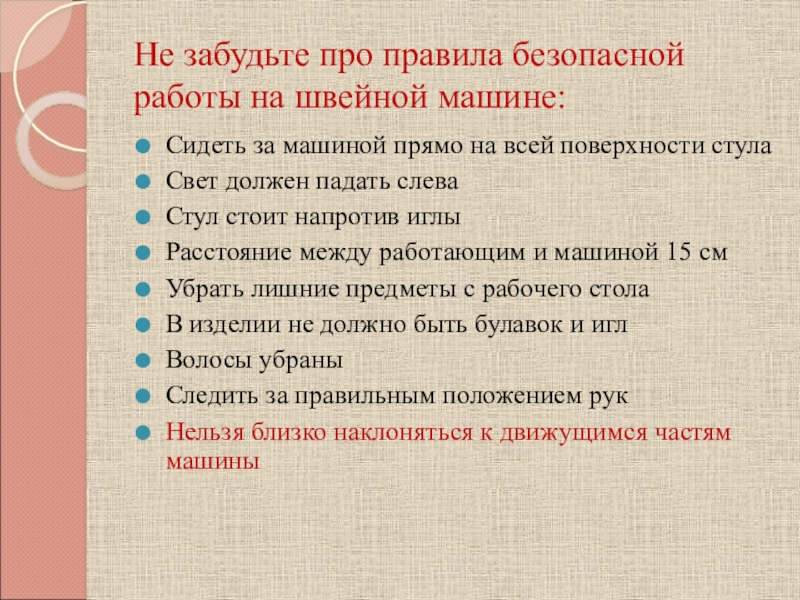

прямо на всей поверхности стула
Свет должен падать слева
Стул стоит напротив иглы
Расстояние между работающим и машиной 15 см
Убрать лишние предметы с рабочего стола
В изделии не должно быть булавок и игл
Волосы убраны
Следить за правильным положением рук
Нельзя близко наклоняться к движущимся частям машины

работе смазывайте машину 1 раз в неделю;
Чистить машину каждый раз по окончании работы;
Не пускать машину в ход без ткани;
По окончании работы подложить под лапку ткань, чтобы не тупились зубцы двигателя ткани;
При возникновении шума электродвигателя, стука, тяжелого хода машины - немедленно прекратите работу и выясните причину неполадки.

по инструкционной карте № 1.
2.Выполните установку машинной иглы по инструкционной карте № 2.
3.Заполните таблицу
4. Ответьте на вопросы.

соответствует толщине ткани;
Пропуск стежков;
Загрязнены детали машины или машина обильно смазана маслом;

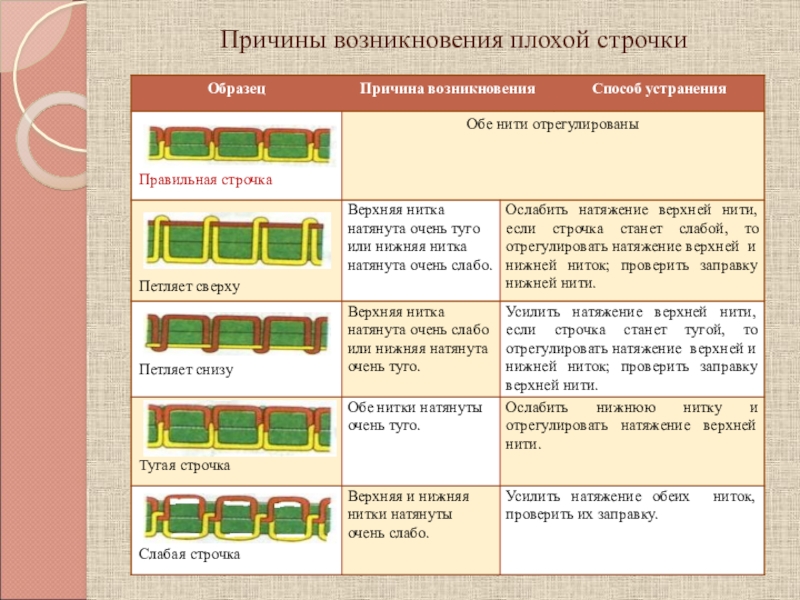

Петляет сверху;
Заменить иглу;
Отрегулировать прижим лапки, почистить рейку двигателя ткани;
Неправильная установка иглы;
Почистить машину, снять излишки масла;
Ослабить натяжение верхней нити.

а) б) в)

2. Что нужно сделать до начала работы?
а) б) в)

3. Какие правила нужно соблюдать во время работы на швейной машине?
а) б) в) г)

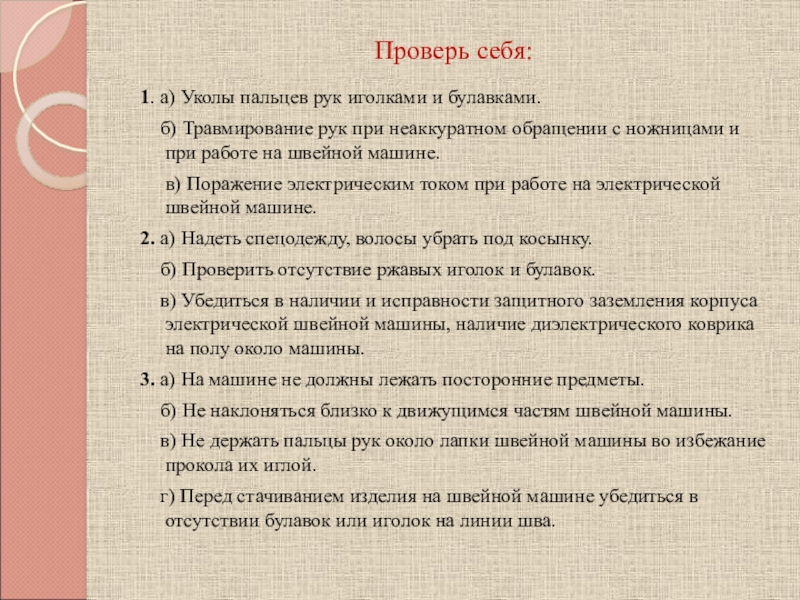

Травмирование рук при неаккуратном обращении с ножницами и при работе на швейной машине.
в) Поражение электрическим током при работе на электрической швейной машине.
2. а) Надеть спецодежду, волосы убрать под косынку.
б) Проверить отсутствие ржавых иголок и булавок.
в) Убедиться в наличии и исправности защитного заземления корпуса электрической швейной машины, наличие диэлектрического коврика на полу около машины.
3. а) На машине не должны лежать посторонние предметы.
б) Не наклоняться близко к движущимся частям швейной машины.
в) Не держать пальцы рук около лапки швейной машины во избежание прокола их иглой.
г) Перед стачиванием изделия на швейной машине убедиться в отсутствии булавок или иголок на линии шва.

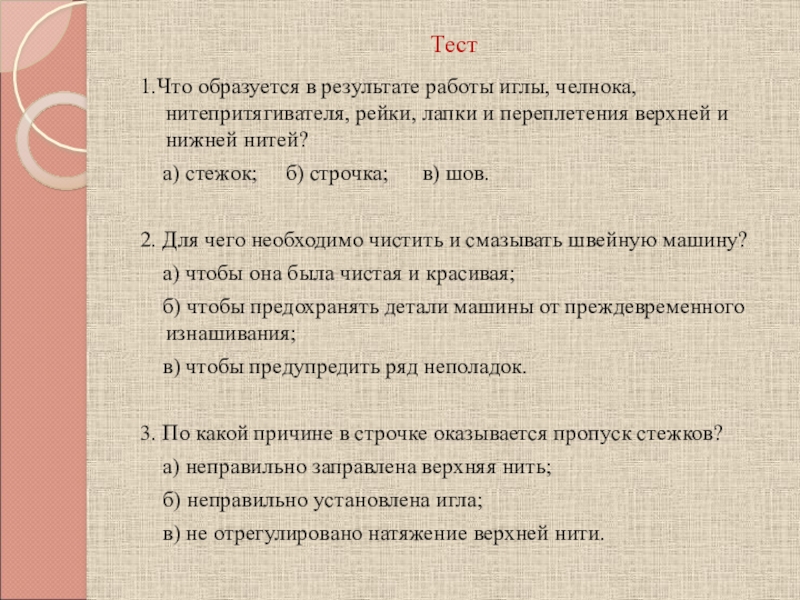

и переплетения верхней и нижней нитей?
а) стежок; б) строчка; в) шов.

2. Для чего необходимо чистить и смазывать швейную машину?
а) чтобы она была чистая и красивая;
б) чтобы предохранять детали машины от преждевременного изнашивания;
в) чтобы предупредить ряд неполадок.

3. По какой причине в строчке оказывается пропуск стежков?
а) неправильно заправлена верхняя нить;
б) неправильно установлена игла;
в) не отрегулировано натяжение верхней нити.

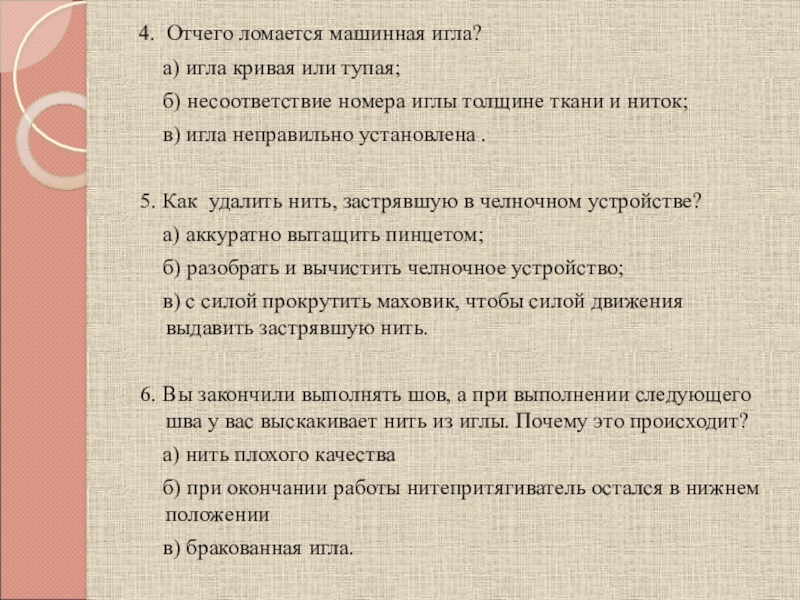

тупая;
б) несоответствие номера иглы толщине ткани и ниток;
в) игла неправильно установлена .

5. Как удалить нить, застрявшую в челночном устройстве?
а) аккуратно вытащить пинцетом;
б) разобрать и вычистить челночное устройство;
в) с силой прокрутить маховик, чтобы силой движения выдавить застрявшую нить.

6. Вы закончили выполнять шов, а при выполнении следующего шва у вас выскакивает нить из иглы. Почему это происходит?
а) нить плохого качества
б) при окончании работы нитепритягиватель остался в нижнем положении
в) бракованная игла.

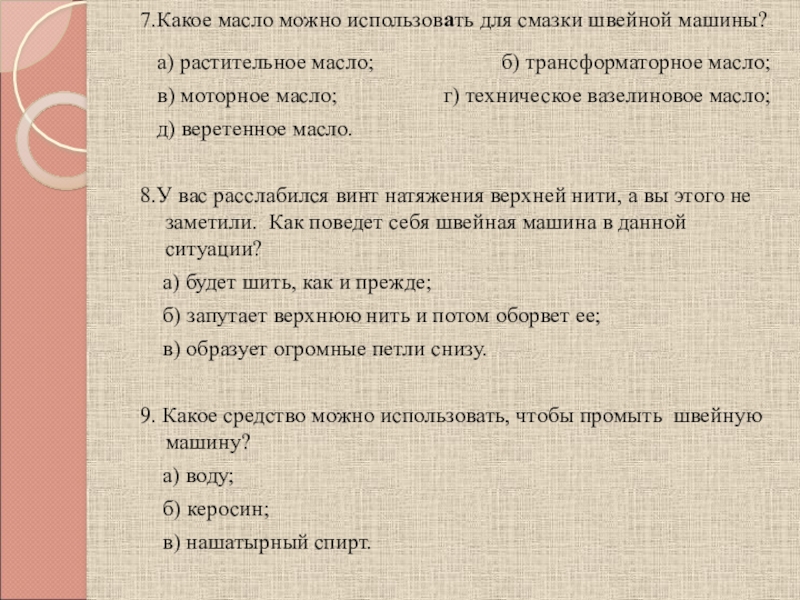

масло; б) трансформаторное масло;
в) моторное масло; г) техническое вазелиновое масло;
д) веретенное масло.

8.У вас расслабился винт натяжения верхней нити, а вы этого не заметили. Как поведет себя швейная машина в данной ситуации?
а) будет шить, как и прежде;
б) запутает верхнюю нить и потом оборвет ее;
в) образует огромные петли снизу.

9. Какое средство можно использовать, чтобы промыть швейную машину?
а) воду;
б) керосин;
в) нашатырный спирт.

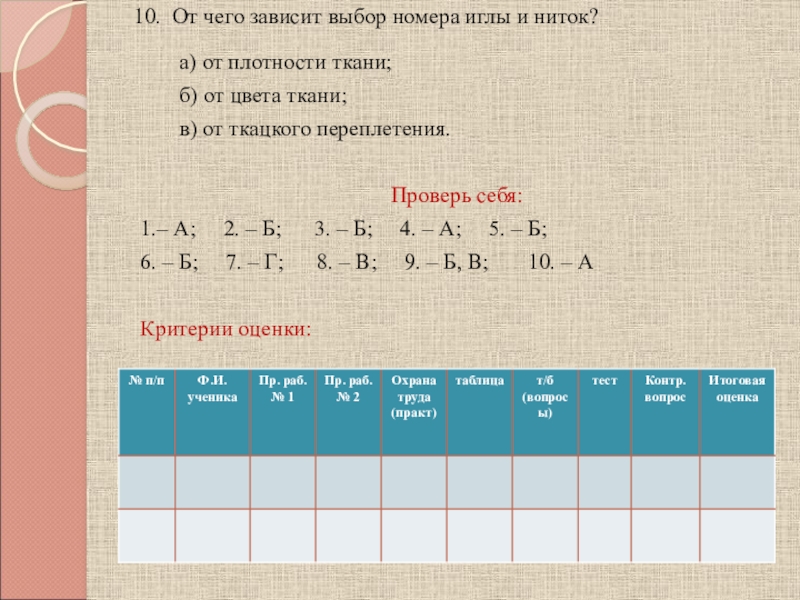

а) от плотности ткани;
б) от цвета ткани;
в) от ткацкого переплетения.

Проверь себя:
1.– А; 2. – Б; 3. – Б; 4. – А; 5. – Б;
6. – Б; 7. – Г; 8. – В; 9. – Б, В; 10. – А

Критерии оценки:
