Презентация, доклад по технологии на тему Столярные инструменты
Содержание
- 1. Презентация по технологии на тему Столярные инструменты
- 2. Слайд 2
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6
- 7. Слайд 7
- 8. Слайд 8
- 9. Контрольно-измерительные и разметочные инструменты 1
- 10. Рейсмус — инструмент для разметки, создающий равноудалённые линии отволока - для проведения черты, по которой отесывают.
- 11. Цикля - Заточенная стальная пластина различной формы,

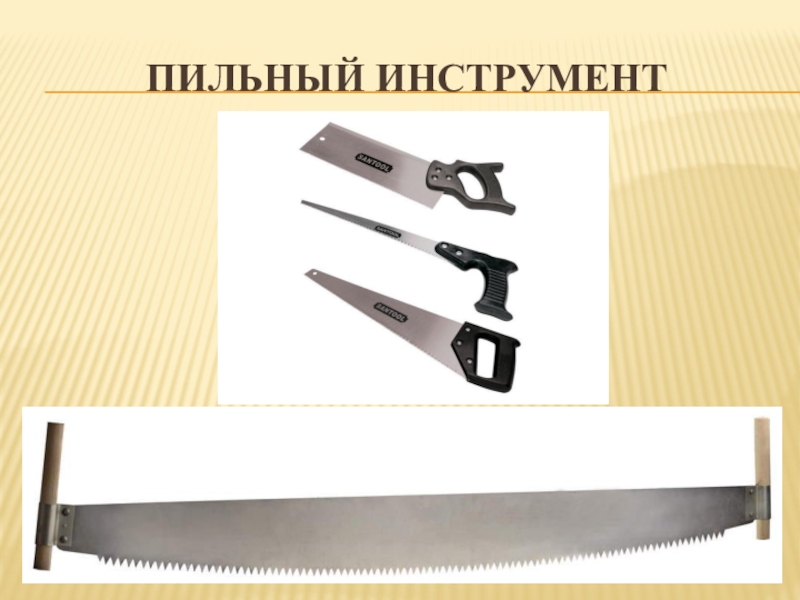

- 12. Пильный инструмент
- 13. К пильному инструменту принадлежат ручные пилы различного назначения, размеров

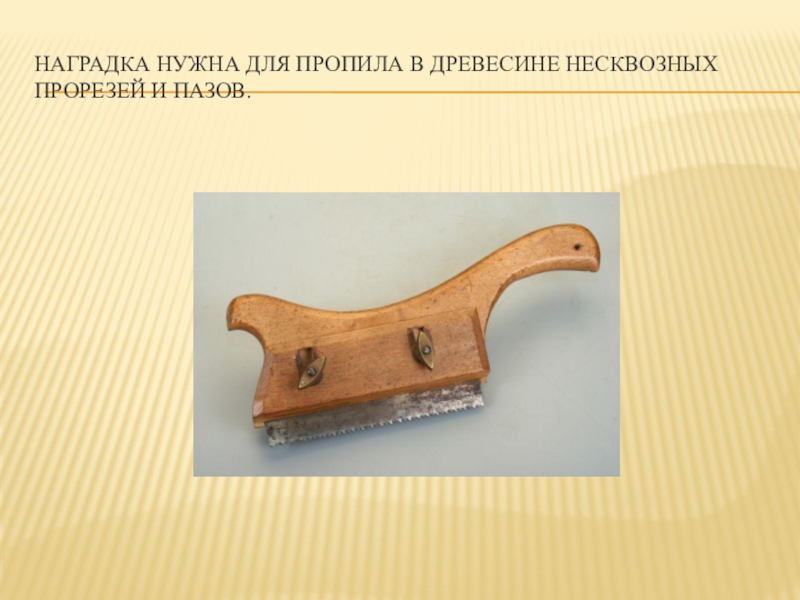

- 14. Наградка нужна для пропила в древесине несквозных прорезей и пазов.
- 15. Ножовки с широким полотном служат для запиливания шипов проушин,

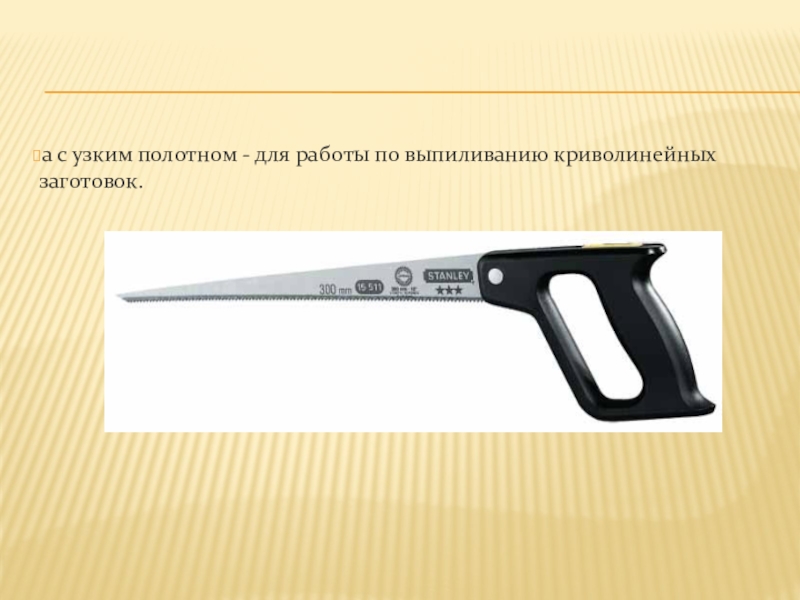

- 16. а с узким полотном - для работы по выпиливанию криволинейных заготовок.
- 17. Лобзики применяют тогда, когда необходимо выпилить отверстие
- 18. Слайд 18
- 19. Долота и стамески применяются при долблении пазов
- 20. При резании на стамеску нажимают рукой и лишь иногда слегка ударяют киянкой или молотком по торцу ручки стамески.
- 21. Слайд 21
- 22. инструменты для строгания древесиныРубанок применяют для чистой
- 23. Фуга́нок (от нем. Fugbank) предназначен для окончательной обработки древесины.
- 24. Зензу́бель (нем. Simshobel) — столярный и плотницкий инструмент, разновидность
- 25. Калёвкой производят профильную обработку деталей. Подошва этого
- 26. Горбач — рубанок со съёмными колодками, использующийся для ручного строгания выпуклых и вогнутых деталей.
- 27. Фальцгебель - рубанок для отборки и зачистки четвертей
- 28. Па́зник (другие названия — шпунту́бель, доро́жник)— инструмент, родственный долоту. Предназначен для того,
- 29. Сту́сло — столярное приспособление в виде лотка для
- 30. Теслó — плотницкий инструмент, напоминающий топор, но, в
- 31. Рашпиль - напильник с самой крупной насечкой для опиловки главным образом мягких металлов, древесных и пластмассовых материалов.
- 32. Напи́льник — многолезвийный инструмент для обработки металлов, дерева, пластмасс и т. п.
- 33. Надфили рифели
Контрольно-измерительные и разметочные инструменты 1 — рулетка; 2 — угольник; 3 — складной метр; 4 — малка; 5 — уровень; 6 — циркуль; 7 — рейсмус; 8 — отвес; 9 — шило
Слайд 1СТОЛЯРНЫЕ ИНСТРУМЕНТЫ
Составитель: учитель технологии МАОУ СОЩ№24 г.Березники Мальцева Олеся Владимировна

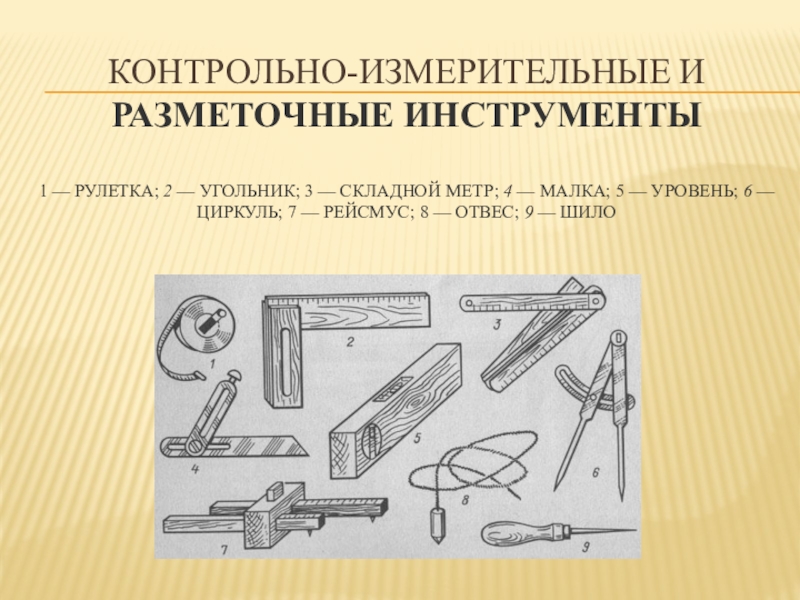

Слайд 9Контрольно-измерительные и разметочные инструменты 1 — рулетка; 2 — угольник; 3 — складной
метр; 4 — малка; 5 — уровень; 6 — циркуль; 7 — рейсмус; 8 — отвес; 9 — шило

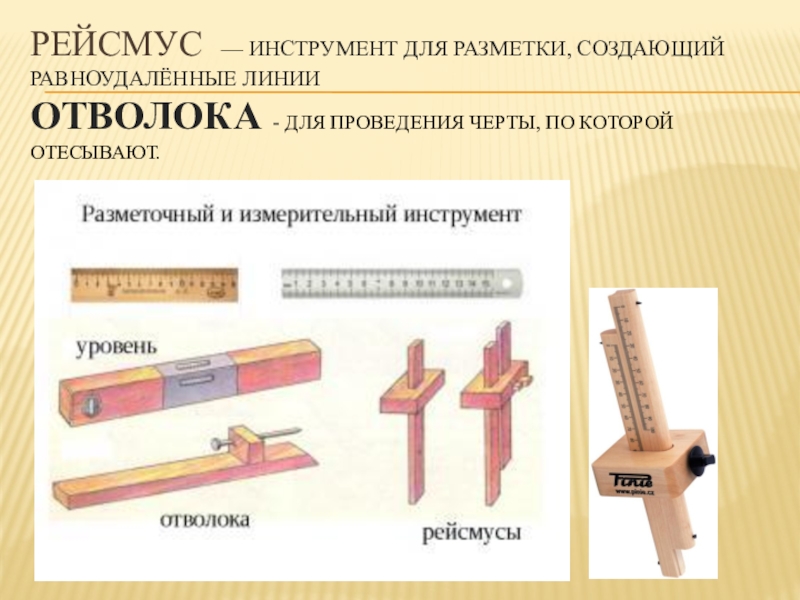

Слайд 10Рейсмус — инструмент для разметки, создающий равноудалённые линии отволока - для проведения
черты, по которой отесывают.

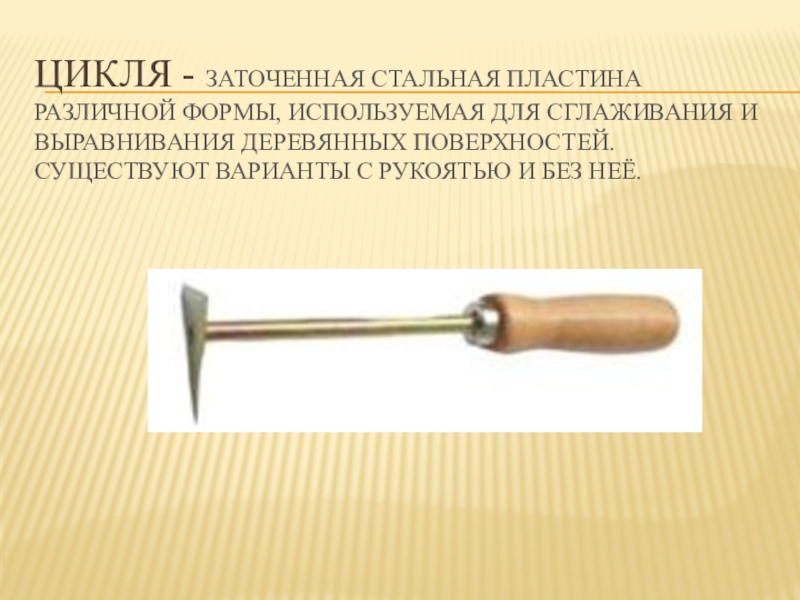

Слайд 11Цикля - Заточенная стальная пластина различной формы, используемая для сглаживания и
выравнивания деревянных поверхностей. Существуют варианты с рукоятью и без неё.

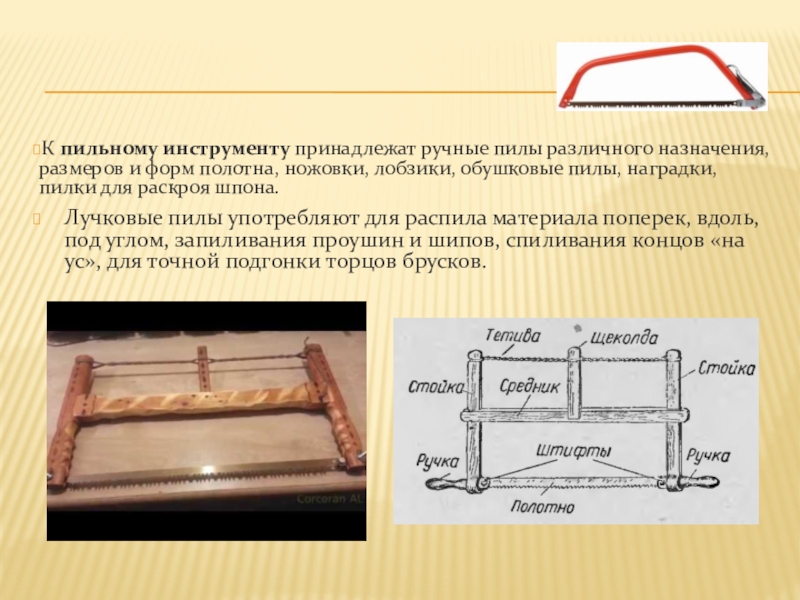

Слайд 13К пильному инструменту принадлежат ручные пилы различного назначения, размеров и форм полотна, ножовки,
лобзики, обушковые пилы, наградки, пилки для раскроя шпона.
Лучковые пилы употребляют для распила материала поперек, вдоль, под углом, запиливания проушин и шипов, спиливания концов «на ус», для точной подгонки торцов брусков.
Лучковые пилы употребляют для распила материала поперек, вдоль, под углом, запиливания проушин и шипов, спиливания концов «на ус», для точной подгонки торцов брусков.

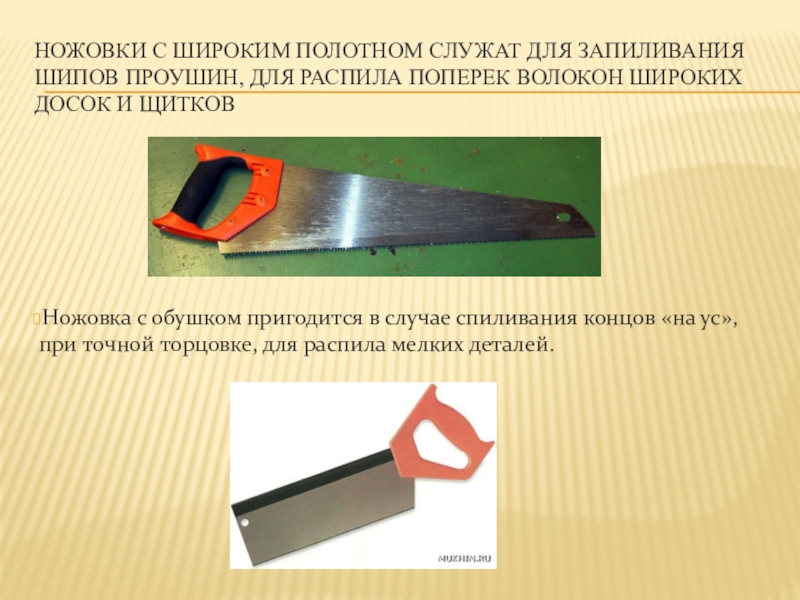

Слайд 15Ножовки с широким полотном служат для запиливания шипов проушин, для распила поперек волокон
широких досок и щитков
Ножовка с обушком пригодится в случае спиливания концов «на ус», при точной торцовке, для распила мелких деталей.

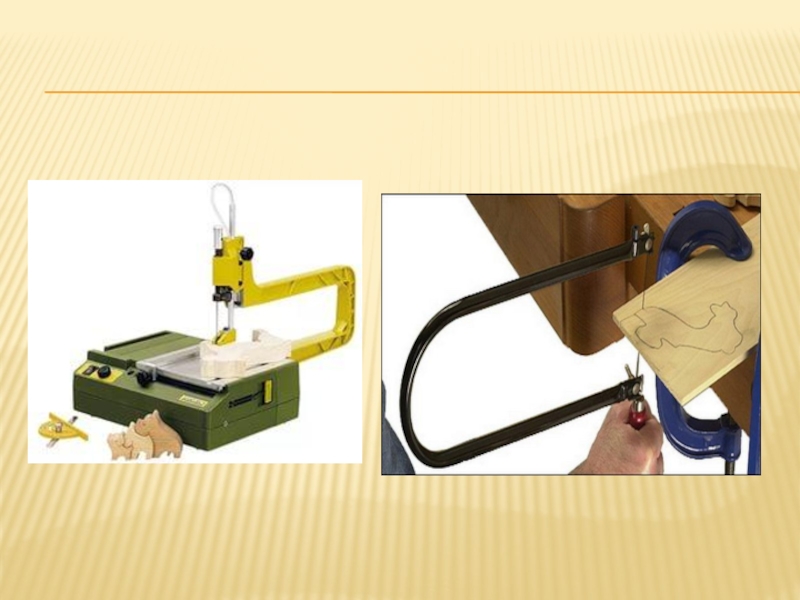

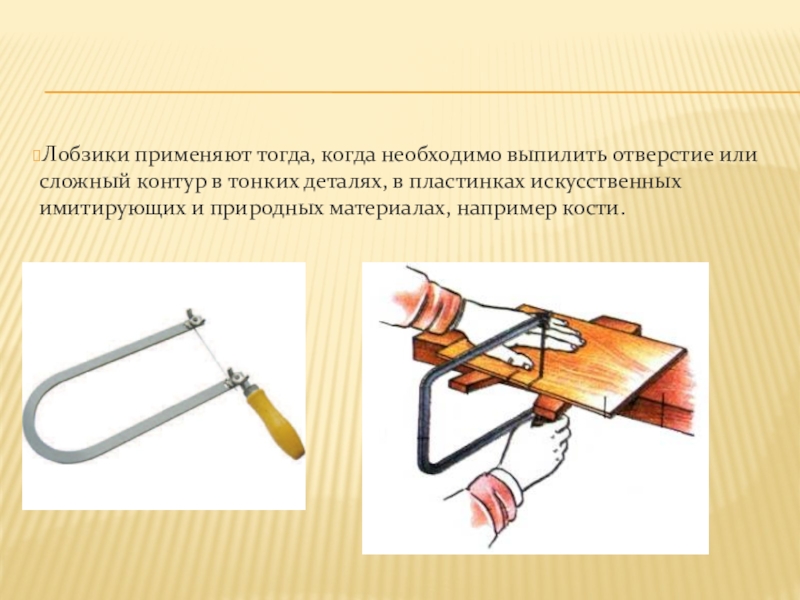

Слайд 17Лобзики применяют тогда, когда необходимо выпилить отверстие или сложный контур в
тонких деталях, в пластинках искусственных имитирующих и природных материалах, например кости.

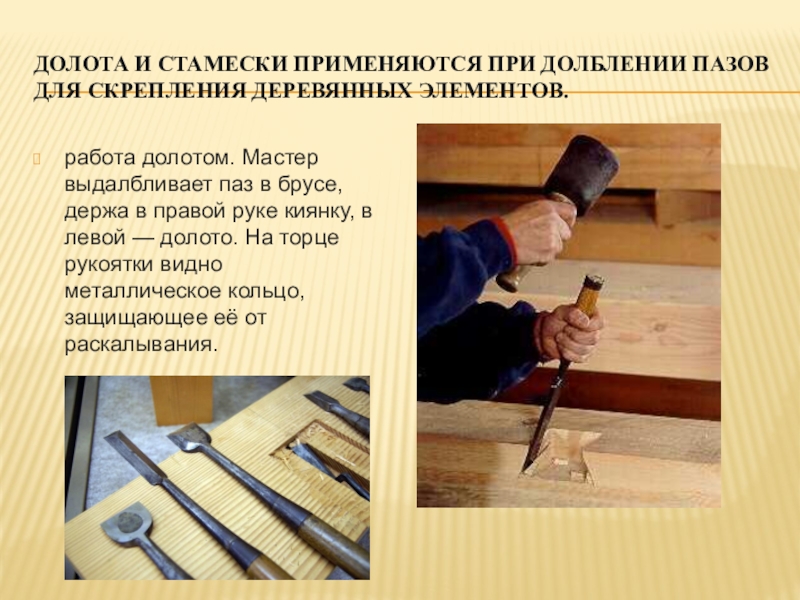

Слайд 19Долота и стамески применяются при долблении пазов для скрепления деревянных элементов.
работа долотом. Мастер выдалбливает паз в брусе, держа в правой руке киянку, в левой — долото. На торце рукоятки видно металлическое кольцо, защищающее её от раскалывания.

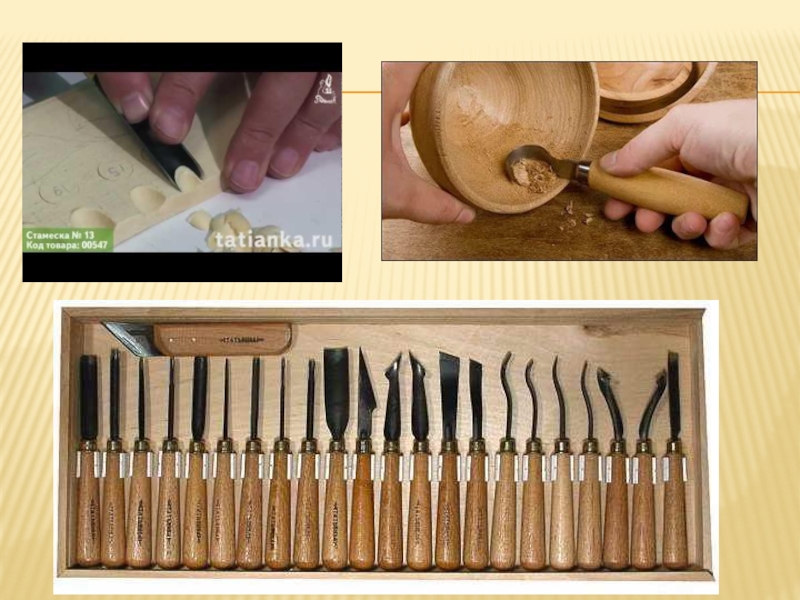

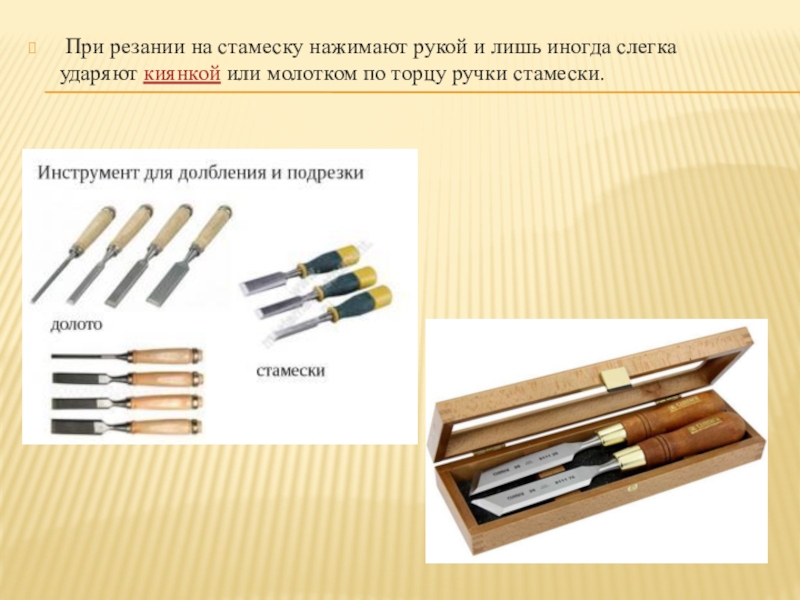

Слайд 20 При резании на стамеску нажимают рукой и лишь иногда слегка ударяют киянкой или
молотком по торцу ручки стамески.

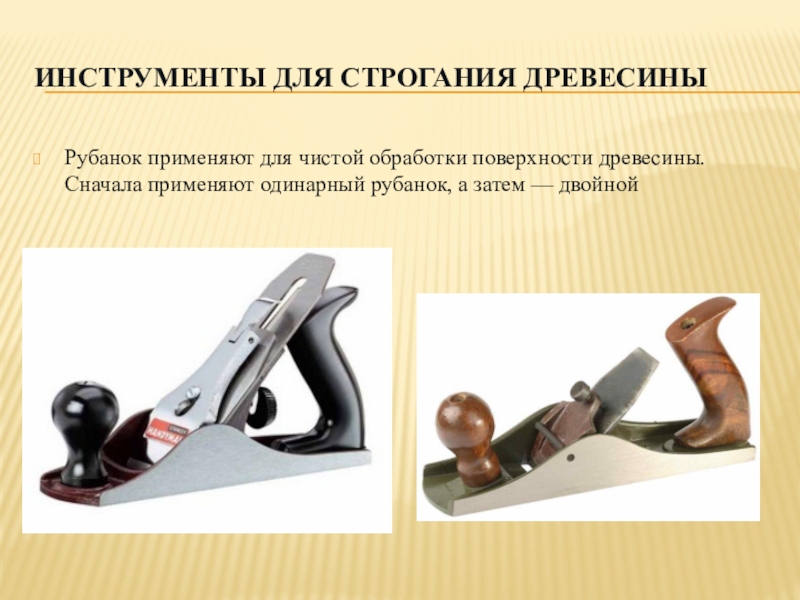

Слайд 22инструменты для строгания древесины
Рубанок применяют для чистой обработки поверхности древесины. Сначала
применяют одинарный рубанок, а затем — двойной
Слайд 23Фуга́нок (от нем. Fugbank) предназначен для окончательной обработки древесины. Его используют тогда, когда
возникает необходимость выровнять поверхность большого размера, а также для прифуговки кромок у длинных деталей.
Слайд 24Зензу́бель (нем. Simshobel) — столярный и плотницкий инструмент, разновидность рубанка. Русское название —
«отборник».
Зензубель служит для выборки четвертей, фальцев и зачистки их. Он имеет в корпусе боковое отверстие, обеспечивающее свободный выход стружки в процессе строгания. Ножи у зензубеля по форме напоминают лопатку.

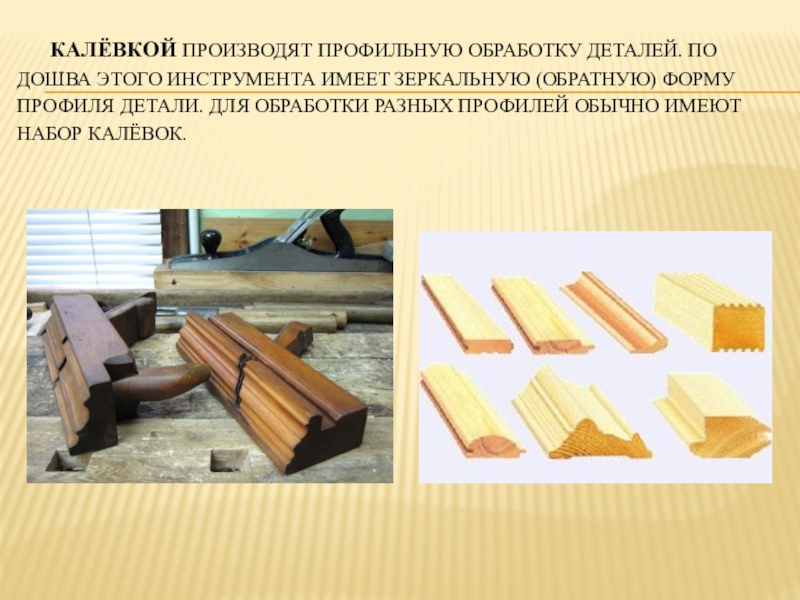

Слайд 25Калёвкой производят профильную обработку деталей. Подошва этого инструмента имеет зеркальную (обратную)
форму профиля детали. Для обработки разных профилей обычно имеют набор калёвок.

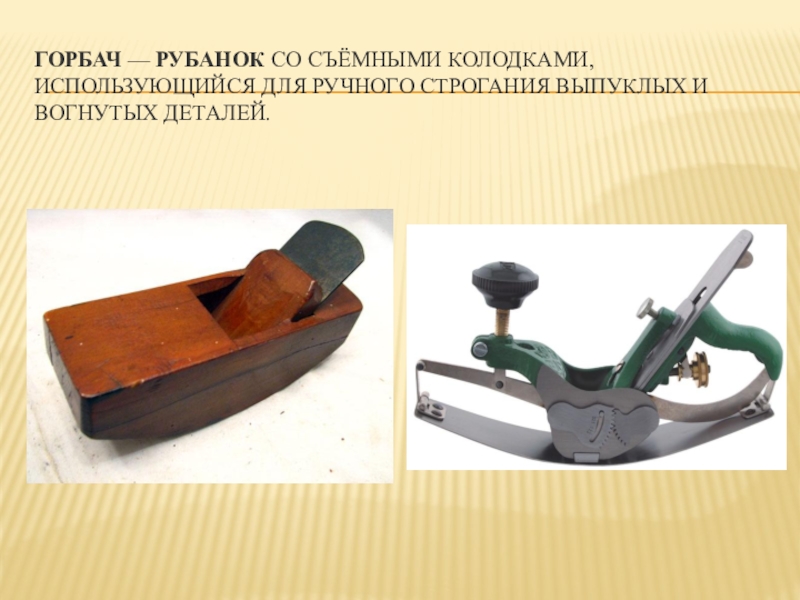

Слайд 26Горбач — рубанок со съёмными колодками, использующийся для ручного строгания выпуклых и вогнутых деталей.

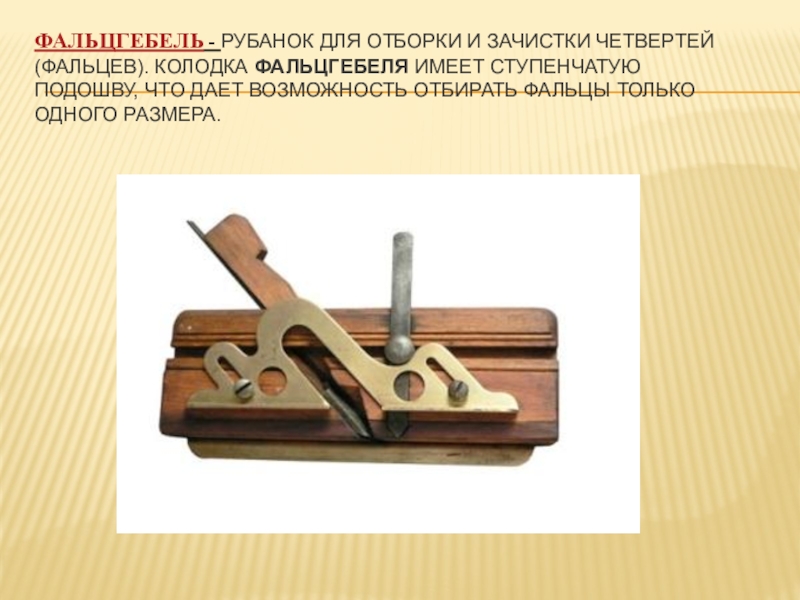

Слайд 27Фальцгебель - рубанок для отборки и зачистки четвертей (фальцев). Колодка фальцгебеля имеет ступенчатую подошву, что
дает возможность отбирать фальцы только одного размера.

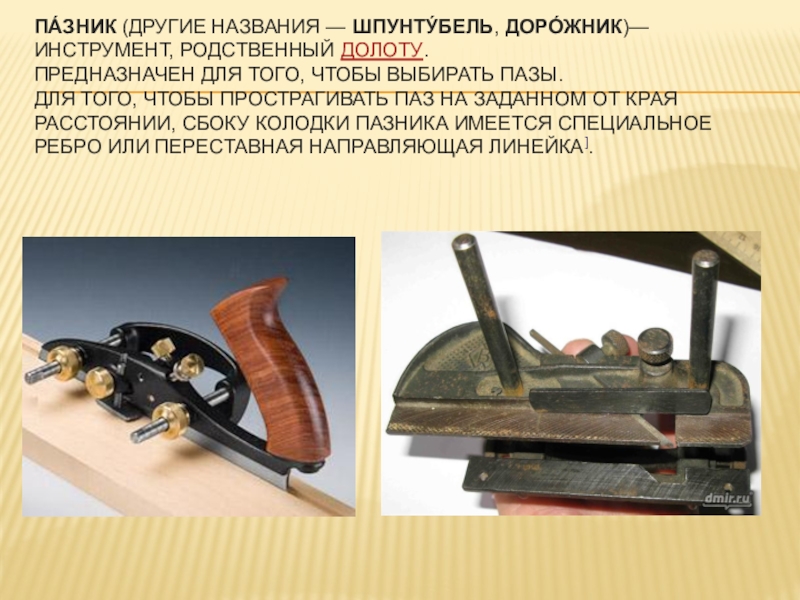

Слайд 28Па́зник (другие названия — шпунту́бель, доро́жник)— инструмент, родственный долоту. Предназначен для того, чтобы выбирать пазы. Для того, чтобы
прострагивать паз на заданном от края расстоянии, сбоку колодки пазника имеется специальное ребро или переставная направляющая линейка].

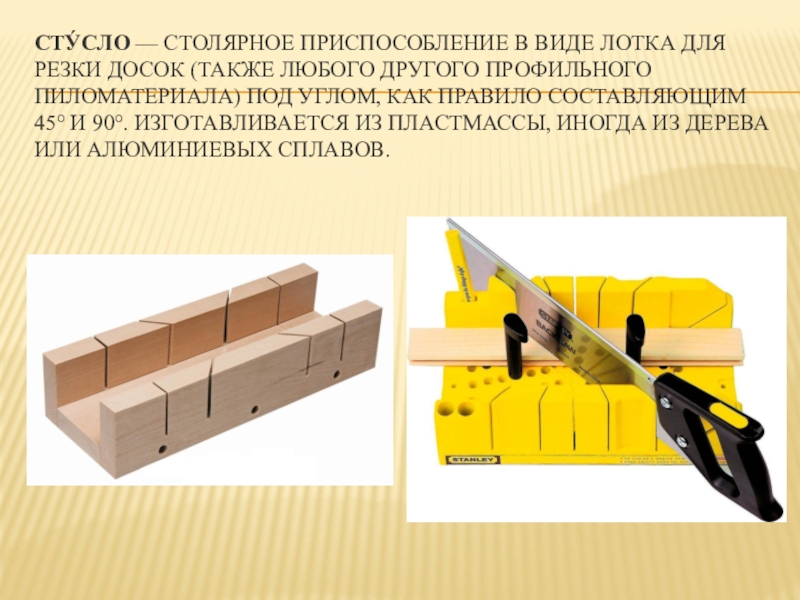

Слайд 29Сту́сло — столярное приспособление в виде лотка для резки досок (также любого другого
профильного пиломатериала) под углом, как правило составляющим 45° и 90°. Изготавливается из пластмассы, иногда из дерева или алюминиевых сплавов.
Слайд 30Теслó — плотницкий инструмент, напоминающий топор, но, в отличие от него, имеющий лезвие,
перпендикулярное топорищу (как у мотыги). Иногда тесло имеет выпуклое лезвие и желобчатую форму.
Слайд 31Рашпиль - напильник с самой крупной насечкой для опиловки главным образом мягких
металлов, древесных и пластмассовых материалов.
