Презентация, доклад по технологии на тему Сортовой прокатизмерение размеров деталей с помощью штангенциркуля
Содержание
- 1. Презентация по технологии на тему Сортовой прокатизмерение размеров деталей с помощью штангенциркуля
- 2. Мы уже знаем1.Контрольно-измерительные инструменты2.Приемы работы с линейкой,
- 3. Тема урока: Измерение размеров деталей с
- 4. Точность измерения

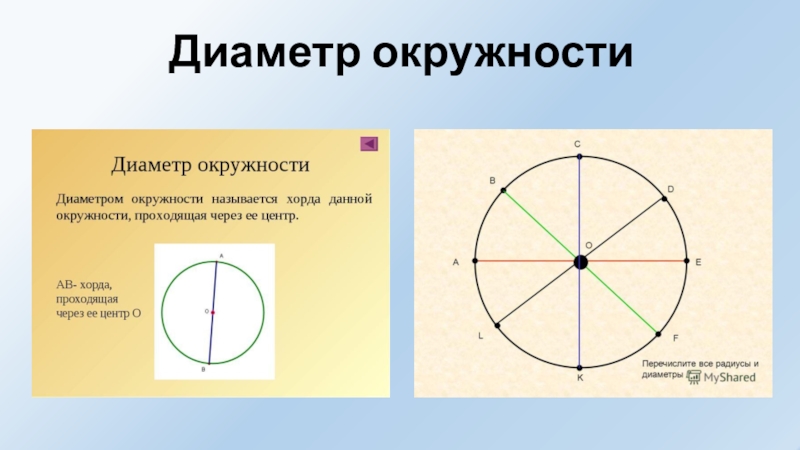

- 5. Диаметр окружности
- 6. Что точнее измерит диаметр и почему?ЛинейкаШтангенциркуль

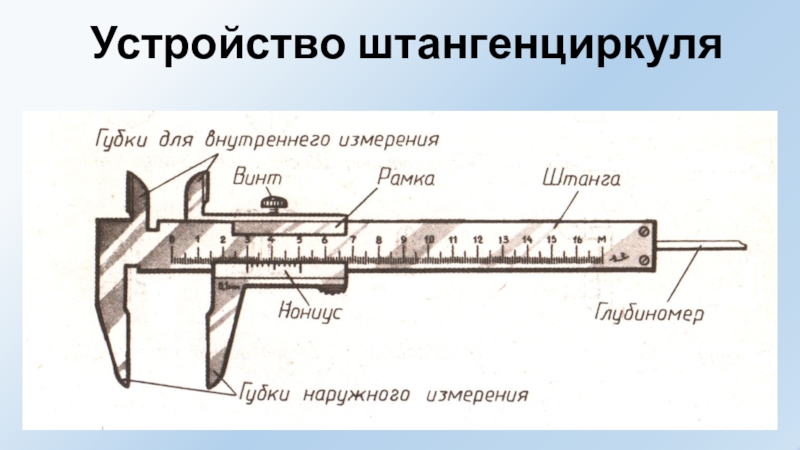

- 7. Устройство штангенциркуля
- 8. Нониус (верньер)Пьер Вернье – французский изобретатель измерительного инструмента, носящего его имя «вернье́р», но называемого также нониусом
- 9. Измерение штангенциркулемЦелые миллиметры смотрят по основной линейке
- 10. Приемы работы штангенциркулемПри измерении незакрепленной детали левая
- 11. Приемы работы штангенциркулемИзмерение наружных поверхностейИзмерение внутренних поверхностейИзмерение глубины
- 12. Проверь себя1.Из каких основных частей состоит штангенциркуль?2.Сколько
Мы уже знаем1.Контрольно-измерительные инструменты2.Приемы работы с линейкой, угольником и другими инструментами3.Контроль изготовления деталей призматической формыКак точно измерить деталь не только призматической формы?
Слайд 1Измерение размеров деталей с помощью штангенциркуля
Выполнил учитель технологии
МБОУ «Школа №96»
города
Слайд 2Мы уже знаем
1.Контрольно-измерительные инструменты
2.Приемы работы с линейкой, угольником и другими инструментами
3.Контроль
изготовления деталей призматической формы
Как точно измерить деталь не только призматической формы?

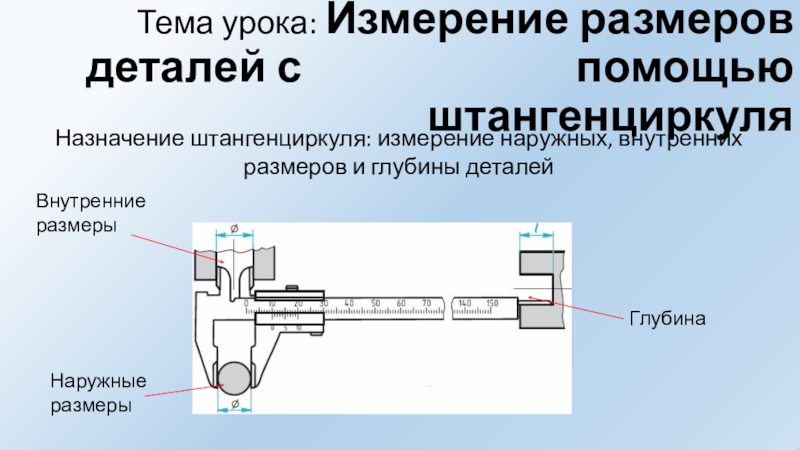

Слайд 3Тема урока: Измерение размеров деталей с
помощью штангенциркуля
Назначение штангенциркуля: измерение наружных, внутренних размеров и глубины деталей
Внутренние размеры
Наружные размеры
Глубина
Слайд 8Нониус (верньер)
Пьер Вернье – французский изобретатель измерительного инструмента, носящего его имя
«вернье́р», но называемого также нониусом
Слайд 9Измерение штангенциркулем
Целые миллиметры смотрят по основной линейке начиная от нуля основной
линейки до нуля нониуса
В этом случае 27мм
В этом случае 27мм
Десятые доли миллиметра смотрят по делению нониуса, которое совпало с делением основной линейки
В этом случае 0,6 мм
Итог 27+0,6=27,6 мм
Слайд 10Приемы работы штангенциркулем
При измерении незакрепленной детали левая рука должна находиться за
губками и захватывать деталь недалеко от них. Правой рукой поддерживают штангу, при этом большим пальцем этой руки перемещают рамку до соприкосновения с измеряемой поверхностью, не допуская перекоса губок и добиваясь нормального измерительного усилия.
Работай аккуратно. Береги инструмент!
Слайд 11Приемы работы штангенциркулем
Измерение наружных поверхностей
Измерение внутренних поверхностей
Измерение глубины
Слайд 12Проверь себя
1.Из каких основных частей состоит штангенциркуль?
2.Сколько измерительных шкал имеет штангенциркуль?
3.Какие
измерения можно выполнять с помощью штангенциркуля?
4.Во сколько раз точность измерения штангенциркулем превышает точность измерения линейкой?
5.Как по штангенциркулю производят отсчет целых и десятых долей миллиметра?
4.Во сколько раз точность измерения штангенциркулем превышает точность измерения линейкой?
5.Как по штангенциркулю производят отсчет целых и десятых долей миллиметра?
Ответь на вопросы и получи ОТЛИЧНО
