Презентация, доклад по технологии на тему Соединение древесины гвоздями и шурупами, 5 класс
Содержание
- 1. Презентация по технологии на тему Соединение древесины гвоздями и шурупами, 5 класс
- 2. При соединении деталей гвоздями необходимо придерживаться основных

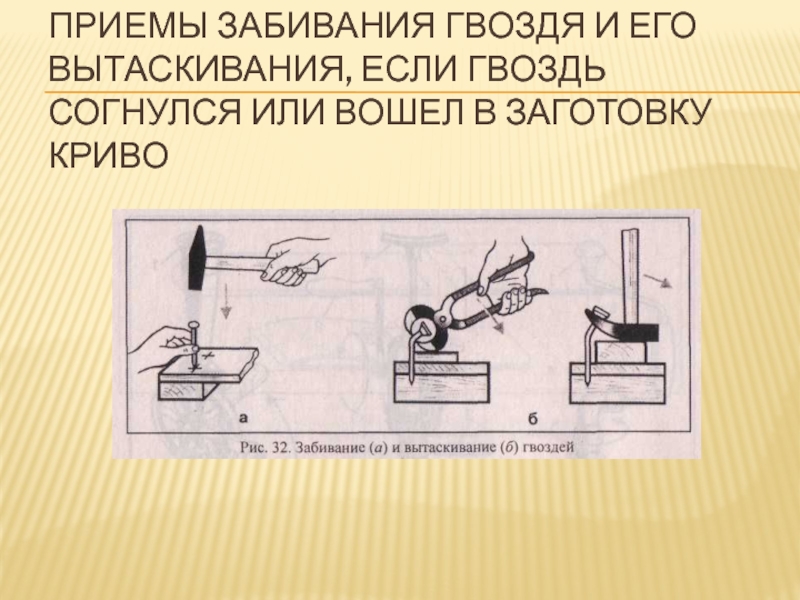

- 3. приемы забивания гвоздя и его вытаскивания, если гвоздь согнулся или вошел в заготовку криво

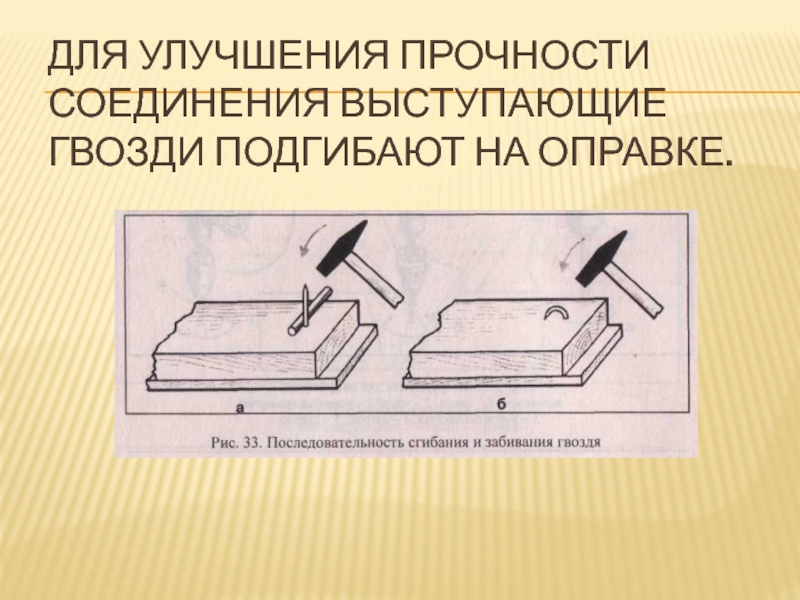

- 4. Для улучшения прочности соединения выступающие гвозди подгибают на оправке.
- 5. При работе с молотком необходимо соблюдать правила
- 6. Теперь давайте рассмотрим соединение деталей шурупами.
- 7. Разновидности шлицов головки шурупа. Шуруп состоит из
- 8. При выборе длины шурупа необходимо учесть, что
При соединении деталей гвоздями необходимо придерживаться основных правил: "тонкую деталь прибивают к толстой; "толщина гвоздя не должна превышать 1/4 толщины детали; "длина должна соответствовать 2-3 толщины детали; "расстояние от кромки 4 диаметра; "расстояние от торца 15 диаметров.
Слайд 1Соединение древесины гвоздями и шурупами
Автор: Мурашкин Д.Н.

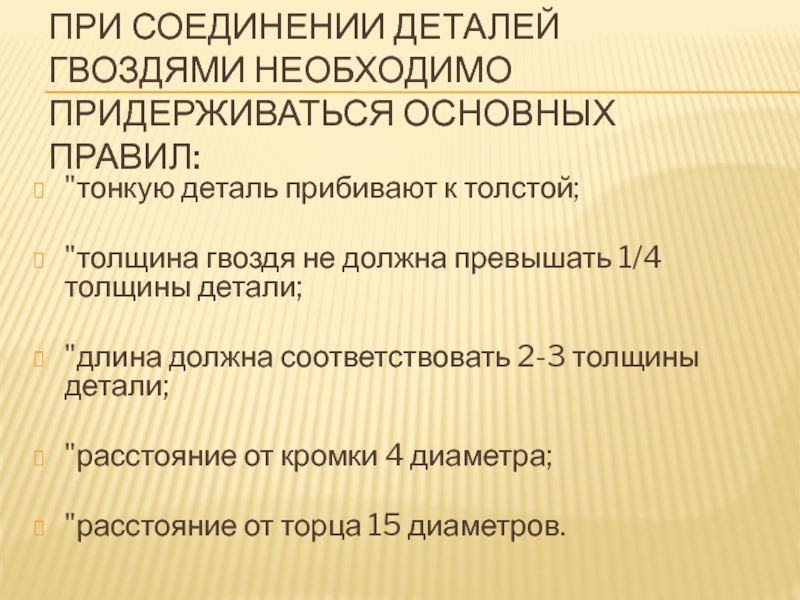

Слайд 2При соединении деталей гвоздями необходимо придерживаться основных правил:
"тонкую деталь прибивают к
толстой;
"толщина гвоздя не должна превышать 1/4 толщины детали;
"длина должна соответствовать 2-3 толщины детали;
"расстояние от кромки 4 диаметра;
"расстояние от торца 15 диаметров.
"толщина гвоздя не должна превышать 1/4 толщины детали;
"длина должна соответствовать 2-3 толщины детали;
"расстояние от кромки 4 диаметра;
"расстояние от торца 15 диаметров.
Слайд 5При работе с молотком необходимо соблюдать правила безопасности:
"работать только исправным молотком;
"не
стоять за спиной товарища, работающего молотком;
"ударять по шляпке гвоздя строго вертикально;
"не оставлять молоток на краю верстака.
"ударять по шляпке гвоздя строго вертикально;
"не оставлять молоток на краю верстака.

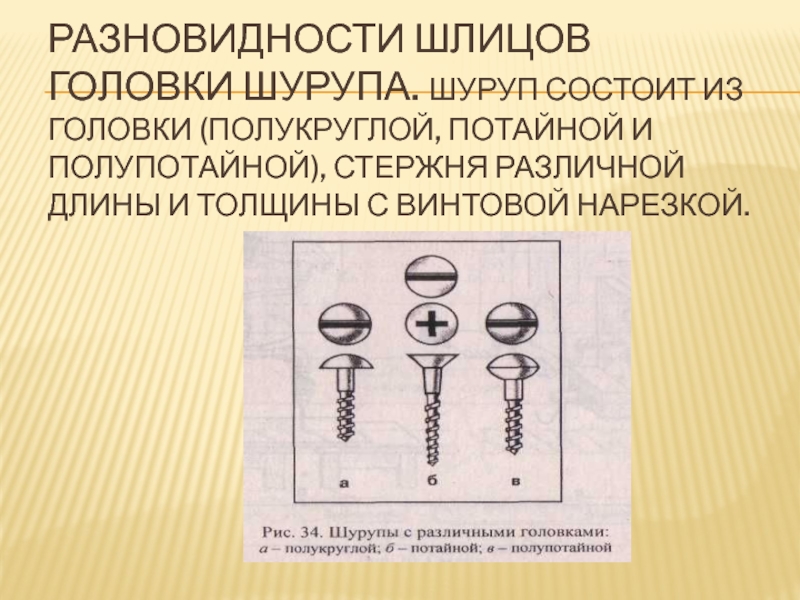

Слайд 7Разновидности шлицов головки шурупа. Шуруп состоит из головки (полукруглой, потайной и
полупотайной), стержня различной длины и толщины с винтовой нарезкой.

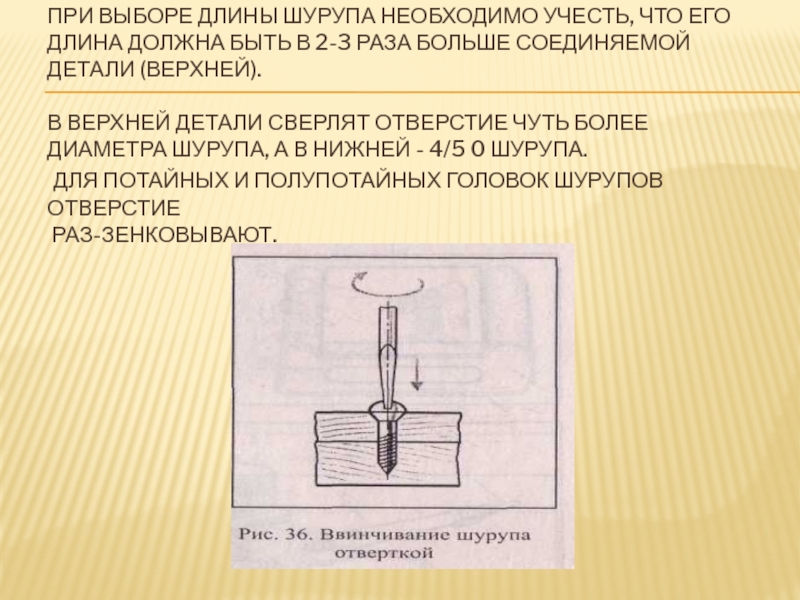

Слайд 8При выборе длины шурупа необходимо учесть, что его длина должна быть
в 2-3 раза больше соединяемой детали (верхней).
В верхней детали сверлят отверстие чуть более диаметра шурупа, а в нижней - 4/5 0 шурупа.
Для потайных и полупотайных головок шурупов отверстие
раз-зенковывают.
