Презентация, доклад по технологии на тему РУБКА МЕТАЛЛА

и способы выполнения работ при рубке

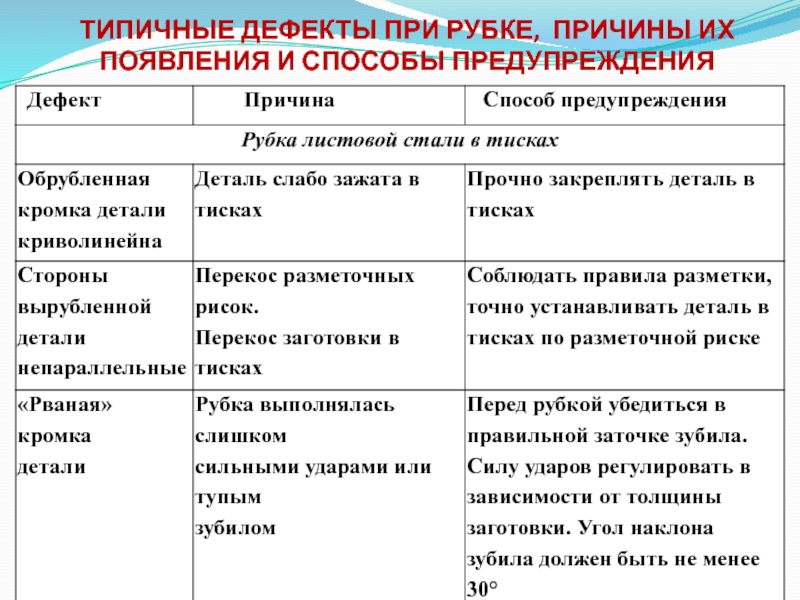

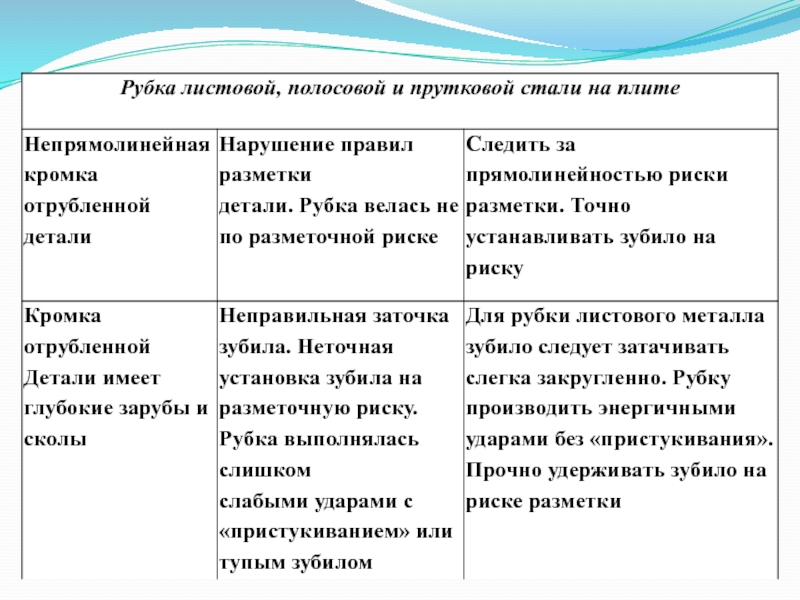

Типичные дефекты при рубке, причины их появления и способы предупреждения

Учебные вопросы:

заготовки слоя материала, а также разрубание металла (листового, полосового, профильного) на части режущими инструментами.

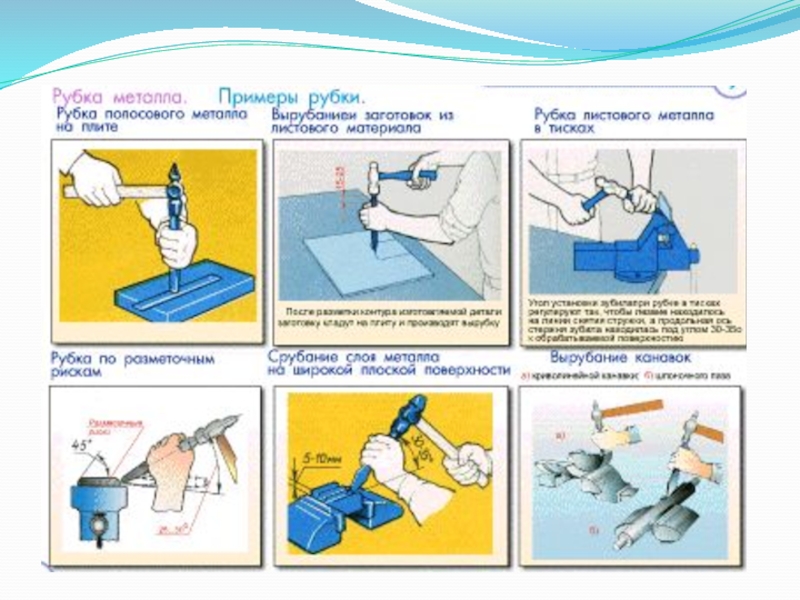

Рубкой выполняют следующие работы:
удаление лишних слоев материала с поверхностей заготовок (обрубка литья, сварных швов, прорубание кромок под сварку и пр.);
обрубку кромок и заусенцев на кованых и литых заготовках;
разрубание на части листового материала;
вырубку отверстий в листовом материале;
прорубание смазочных канавок и др.

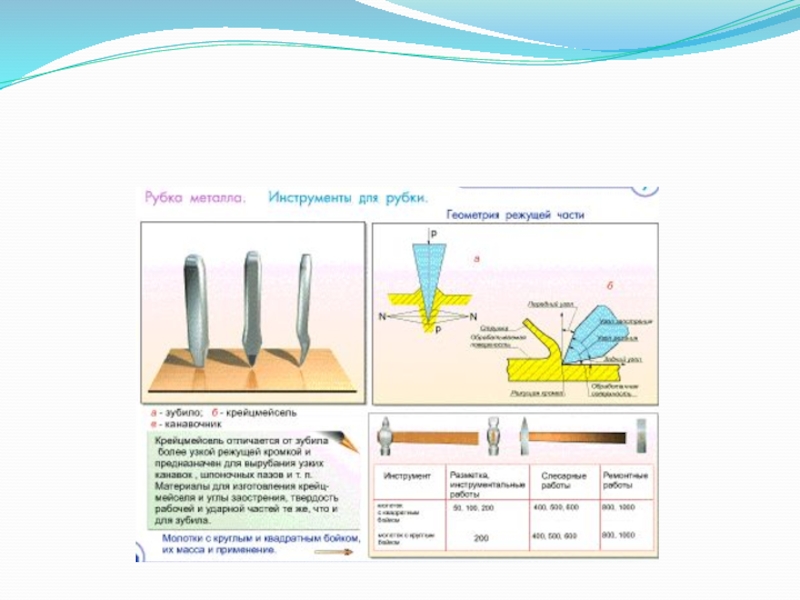

зубила и его рабо­чей части; б - угол заострения и действие сил; в - элементы резания при рубке; Р - сила резания; w1, w2 - составляющие силы резания; β, β1, β2 - углы заострения; γ - пе­редний угол; а - задний угол; δ -угол резания

Слесарное зубило состоит из трех частей: рабочей, средней, ударной. Как и при любой обработке резанием, режущая часть инструмента представляет собой клин.

канавок, прорубания шпоночных пазов и тому подобных работ.

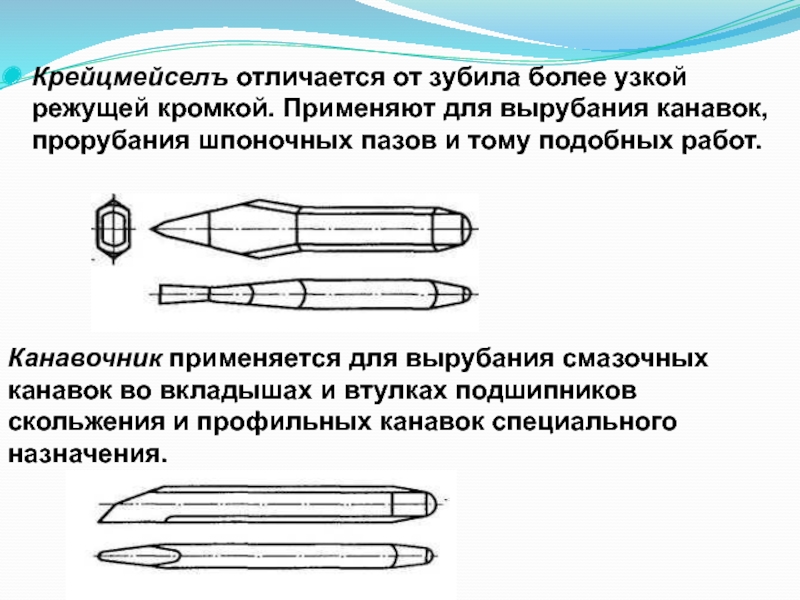

Канавочник применяется для вырубания смазочных канавок во вкладышах и втулках подшипников скольжения и профильных канавок специального назначения.

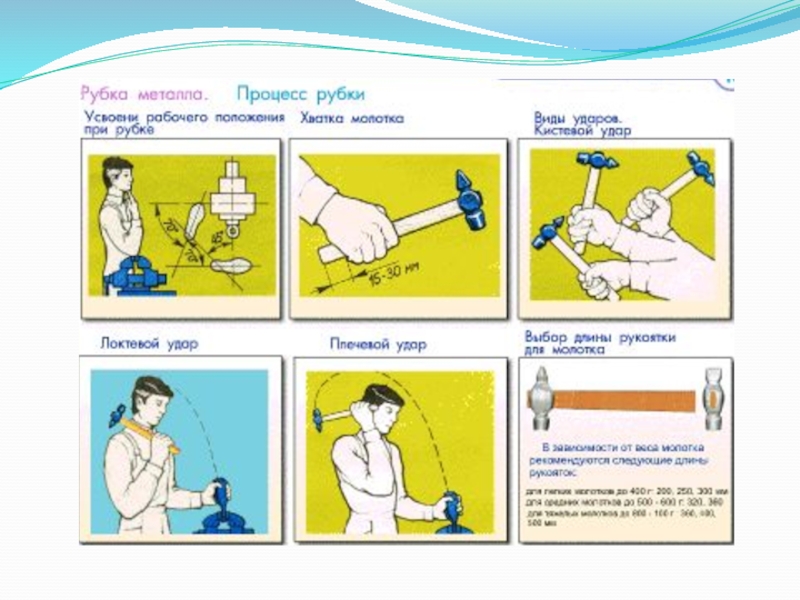

силы резания и бывают двух видов - с круглым и квадратным бойком.

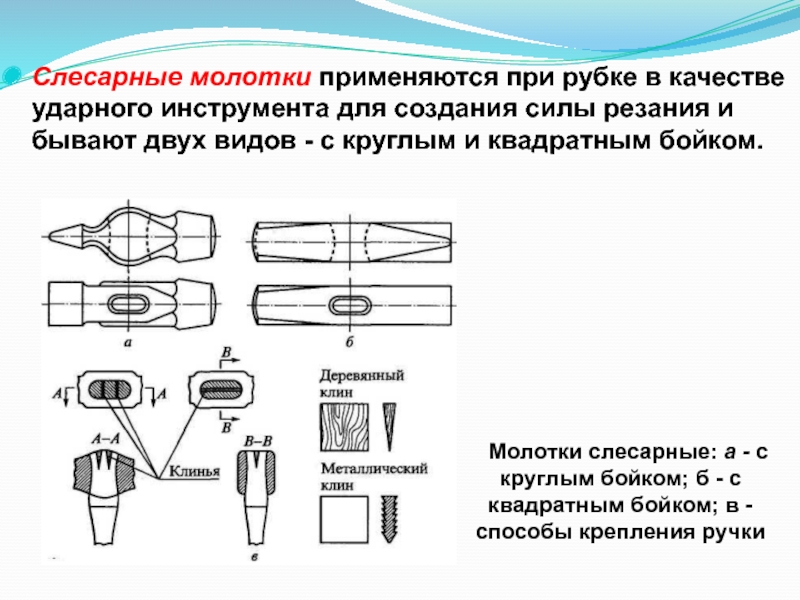

Молотки слесарные: а - с круглым бойком; б - с квадратным бойком; в - способы крепления ручки

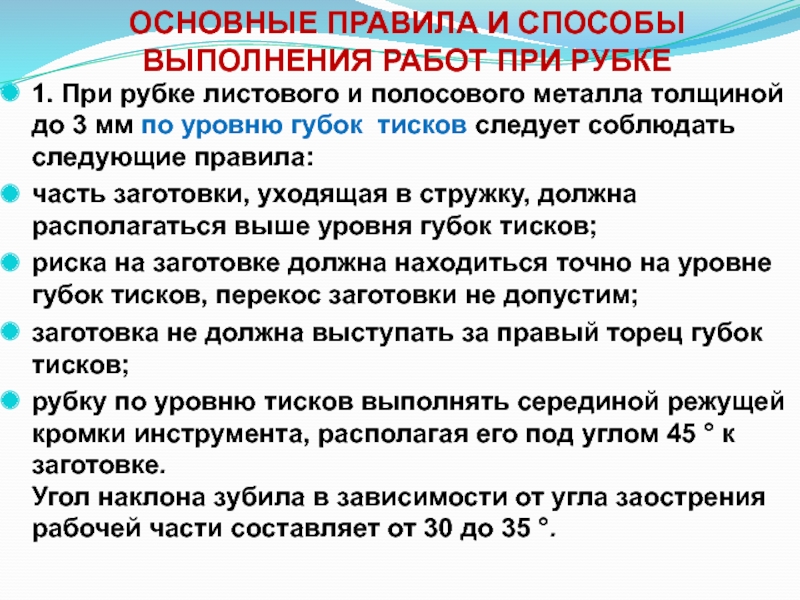

и полосового металла толщиной до 3 мм по уровню губок тисков следует соблюдать следующие правила:
часть заготовки, уходящая в стружку, должна располагаться выше уровня губок тисков;
риска на заготовке должна находиться точно на уровне губок тисков, перекос заготовки не допустим;
заготовка не должна выступать за правый торец губок тисков;

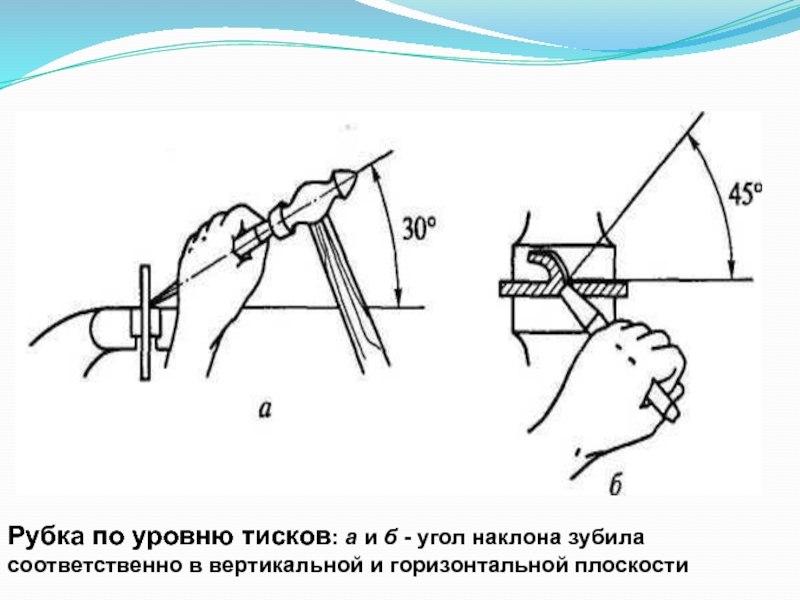

рубку по уровню тисков выполнять серединой режущей кромки инструмента, располагая его под углом 45 ° к заготовке. Угол наклона зубила в зависимости от угла заострения рабочей части составляет от 30 до 35 °.

соответственно в вертикальной и горизонтальной плоскости

следующие требования:
режущую кромку зубила затачивать не прямолинейно а с некоторой кривизной;
разрубание листового материала по прямой линии производить, начиная от дальней кромки листа к передней, при этом зубило должно располагаться точно по разметочной риске. При рубке передвигать лист таким образом, чтобы место удара находилось приблизительно посредине плиты;
при вырубании из листового материала заготовки криволинейного профиля оставлять припуск 1,0... 1,5 мм для последующей ее обработки, например, опиливанием;

толщины полосы, после чего переломить ее в тисках или на ребре плиты (наковальни);
силу удара регулировать в зависимости от толщины разрубаемого материала.

Рубка листового материала

Вырубание заготовки из листового материала

помощи крейцмейселя прорубить канавки глубиной 1,5...2,0 мм по всей поверхности детали, затем зубилом срубить оставшиеся выступы.

Срубание материала с широкой поверхности:
а - прорубание канавок; б - срубание выступов

проходов в зависимости от обрабатываемого материала и требований к качеству обработки. Объем срезаемого материала регулировать наклоном канавочника и силой удара по инструменту.

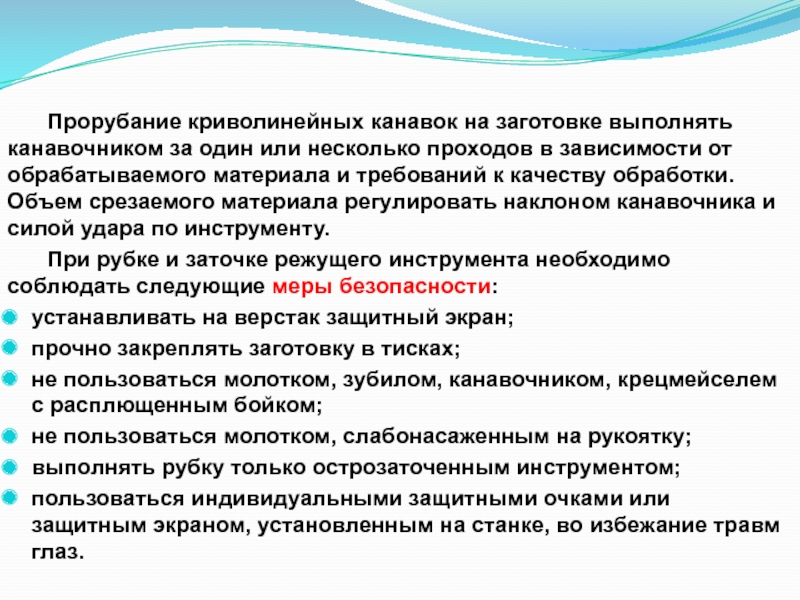

При рубке и заточке режущего инструмента необходимо соблюдать следующие меры безопасности:
устанавливать на верстак защитный экран;
прочно закреплять заготовку в тисках;
не пользоваться молотком, зубилом, канавочником, крецмейселем с расплющенным бойком;
не пользоваться молотком, слабонасаженным на рукоятку;
выполнять рубку только острозаточенным инструментом;
пользоваться индивидуальными защитными очками или защитным экраном, установленным на станке, во избежание травм глаз.
