Презентация, доклад по технологии на тему: Правила нанесения размеров
Содержание
- 1. Презентация по технологии на тему: Правила нанесения размеров
- 2. Размеры наносят:Для определения величины изображенного изделия или какой-либо его части по чертежу

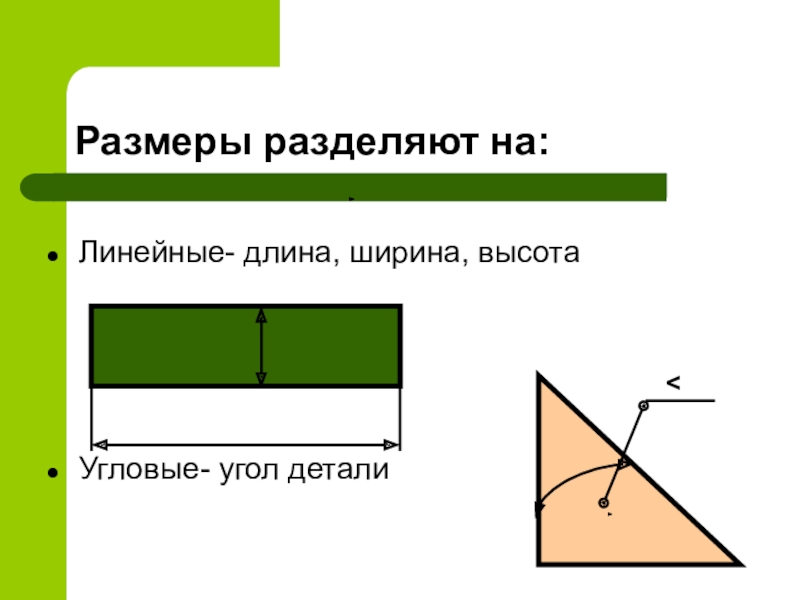

- 3. Размеры разделяют на:Линейные- длина, ширина, высотаУгловые- угол детали
- 4. Единицы измерения размеров:Линейные- в миллиметрах, единицы измерения не указываютсяУгловые- в градусах, единицы измерения указываются100

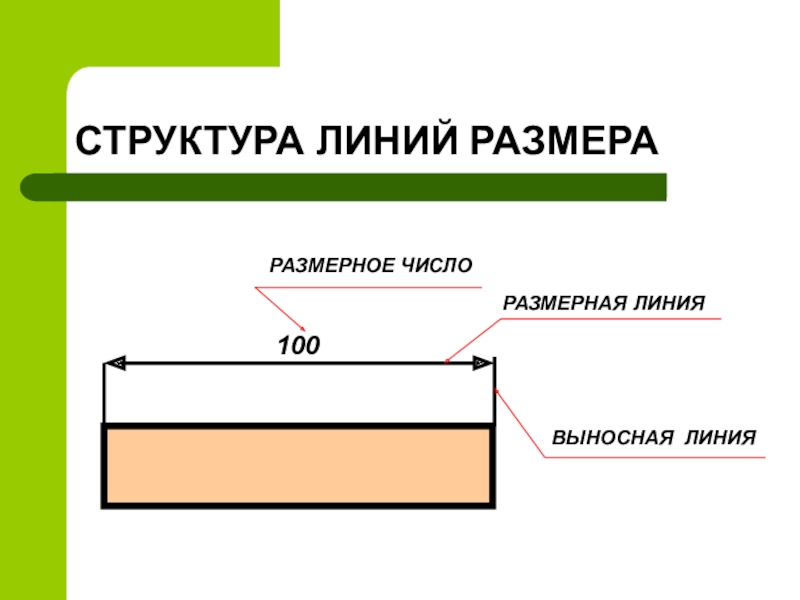

- 5. СТРУКТУРА ЛИНИЙ РАЗМЕРА100РАЗМЕРНОЕ ЧИСЛОРАЗМЕРНАЯ ЛИНИЯВЫНОСНАЯ ЛИНИЯ
- 6. Нанесение параллельных размеровПараллельные размеры наносят по возрастанию величины
- 7. Обозначение окружностиЗнак Ø (диаметр) перед размерным числом Ø 50Ø 100
- 8. Обозначение дуги окружностиЗнак R (радиус) перед размерным числомR 50R 25
- 9. Обозначение квадратного элементаЗнак (квадрат) перед размерным числом100
- 10. Обозначение длины и толщины Знак S
- 11. Необходимо знать:Количество размеров должно быть достаточным для
- 12. Необходимо знать:7. Размеры, определяющие предельные величины внешних
- 13. S 540602550Ø15Прокладка
Размеры наносят:Для определения величины изображенного изделия или какой-либо его части по чертежу
Слайд 2Размеры наносят:
Для определения величины изображенного изделия или какой-либо его части по
чертежу
Слайд 4Единицы измерения размеров:
Линейные- в миллиметрах, единицы измерения не указываются
Угловые- в градусах,
единицы измерения указываются
100
<45*

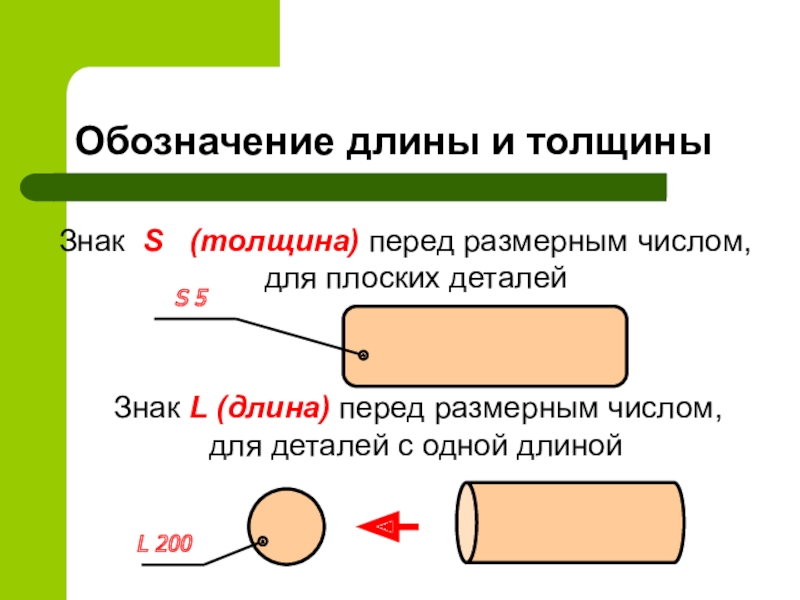

Слайд 10Обозначение длины и толщины
Знак S (толщина) перед размерным числом,
для плоских деталей
Знак L (длина) перед размерным числом, для деталей с одной длиной
Знак L (длина) перед размерным числом, для деталей с одной длиной
S 5
L 200
Слайд 11Необходимо знать:
Количество размеров должно быть достаточным для определения параметров детали;
Линейные размеры
наносят относительно контура изображения;
При нанесении размеров учитывают форму предмета;
Размеры равномерно распределяют на видах изображения;
Применение знаков позволяет сокращать количество видов изображения.
Каждый размер на чертеже указывают только один раз;
При нанесении размеров учитывают форму предмета;
Размеры равномерно распределяют на видах изображения;
Применение знаков позволяет сокращать количество видов изображения.
Каждый размер на чертеже указывают только один раз;
Слайд 12Необходимо знать:
7. Размеры, определяющие предельные величины внешних очертаний изделий называют габаритными;
Габаритные
размеры располагают дальше от изображения, чем все остальные;
Размеры, определяющие взаимное положение частей предмета называют координирующими;
Размеры надо наносить так, чтобы было удобно читать чертёж.
Размеры, определяющие взаимное положение частей предмета называют координирующими;
Размеры надо наносить так, чтобы было удобно читать чертёж.
