Построение сетки:1.В верхнем левом углу поставить точку В;2.Построить прямой угол;в

Слайд 1Построение основы чертежа плечевого изделия с цельнокроеным рукавом

7 класс
Построение основы чертежа плечевого изделия с цельнокроеным рукавом      7 класс

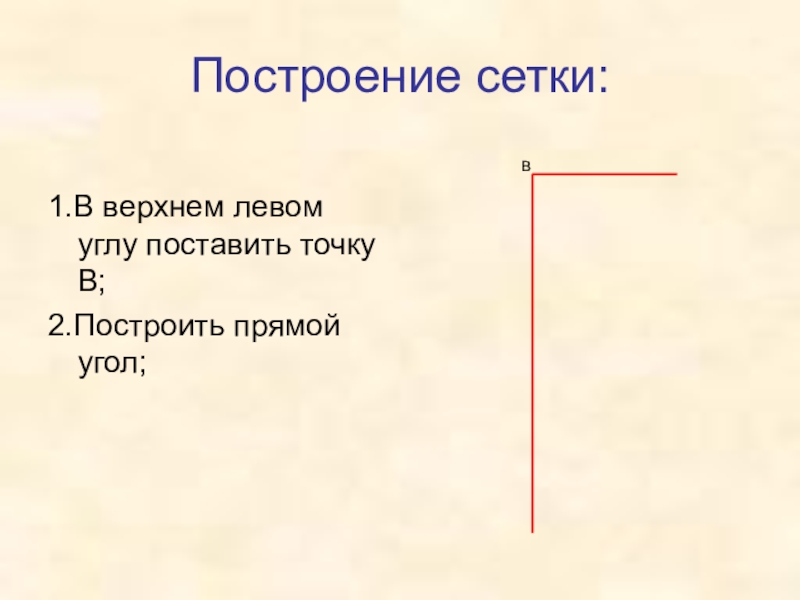

Слайд 2Построение сетки:

1.В верхнем левом углу поставить точку В;
2.Построить прямой угол;
в

Построение сетки:1.В верхнем левом углу поставить точку В;2.Построить прямой угол;в

Слайд 3В
В1
Н
3.Ширина прямоугольника
ВВ1=Сг:2+ 4 =
4.Длина прямоугольника
ВН = Ди
5.Достроить прямоугольник по двум

сторонам:
В1Н1
НН1

Н1

ВВ1Н3.Ширина прямоугольника ВВ1=Сг:2+ 4 =4.Длина прямоугольникаВН = Ди5.Достроить прямоугольник по двум сторонам:В1Н1НН1Н1

Слайд 4Построение горловины

В
В1
Н
Н1
В
В

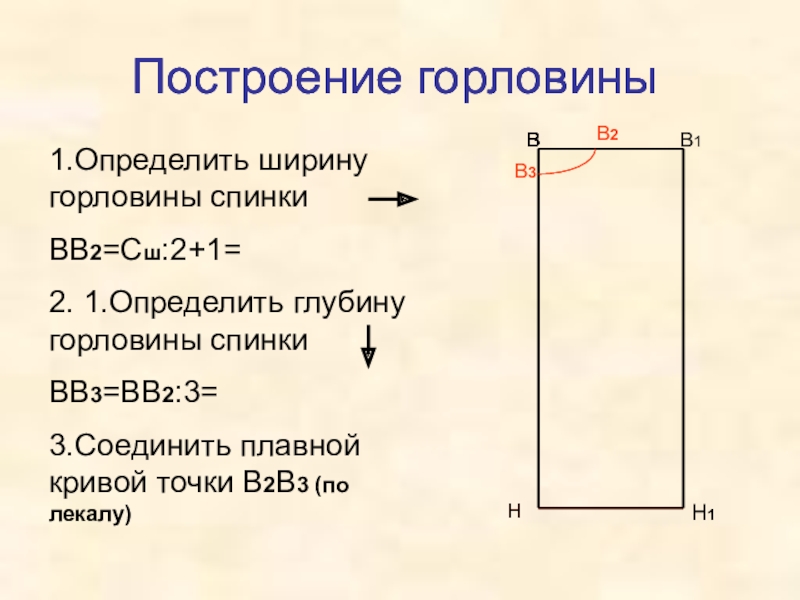

1.Определить ширину горловины спинки
ВВ2=Сш:2+1=
2. 1.Определить глубину горловины спинки
ВВ3=ВВ2:3=
3.Соединить плавной кривой

точки В2В3 (по лекалу)

В3


Построение горловины

Построение горловины

В

Н

В

В


В2

Построение горловиныВВ1НН1ВВ1.Определить ширину горловины спинкиВВ2=Сш:2+1=2. 1.Определить глубину горловины спинкиВВ3=ВВ2:3=3.Соединить плавной кривой точки В2В3 (по лекалу)В3Построение горловиныПостроение горловиныВНВВВ2

Слайд 5
В
В1
Н
Н1
В
В

В
Н
В
В



4. Определить глубину горловины переда
ВВ4=ВВ2+1=
5.Соединить плавной кривой точки В3В4 (по лекалу)


В4

В2
В3

ВВ1НН1ВВВНВВ4. Определить глубину горловины передаВВ4=ВВ2+1=5.Соединить плавной кривой точки В3В4 (по лекалу)В4В2В3

Слайд 6Построение рукава
В
В1
Н
Н1
В
В

В
Н
В
В

В4

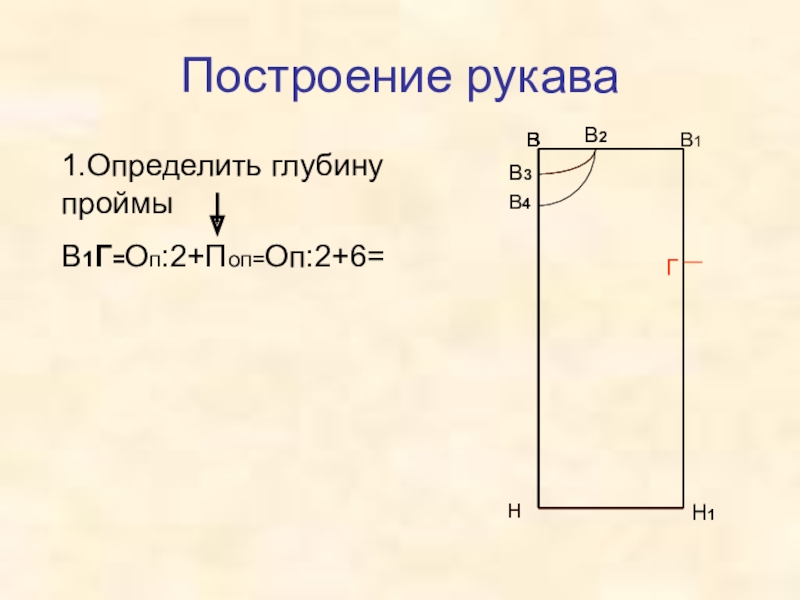

1.Определить глубину проймы
В1Г=Оп:2+Поп=Оп:2+6=

Г
В2
В3

Построение рукаваВВ1НН1ВВВНВВВ41.Определить глубину проймыВ1Г=Оп:2+Поп=Оп:2+6=ГВ2В3

Слайд 7
В
В1
Н
Н1
В
В
В2
В3

В
Н
В
В

В4

Г

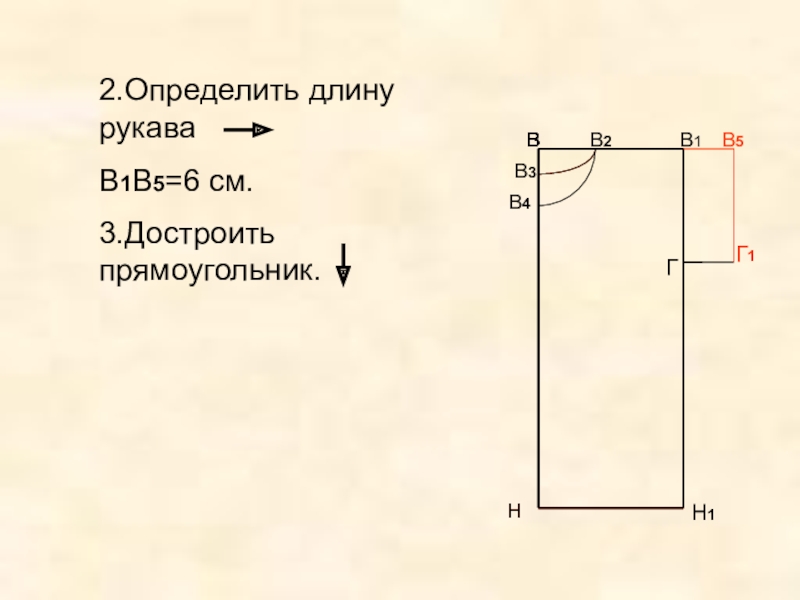

2.Определить длину рукава
В1В5=6 см.
3.Достроить прямоугольник.


В5
Г1

ВВ1НН1ВВВ2В3ВНВВВ4Г2.Определить длину рукаваВ1В5=6 см.3.Достроить прямоугольник.В5Г1

Слайд 8Построение линии бока и линии низа
В
В1
Н
Н1
В
В
В2
В3

В
Н
В
В

В4

Г

В5
Г1

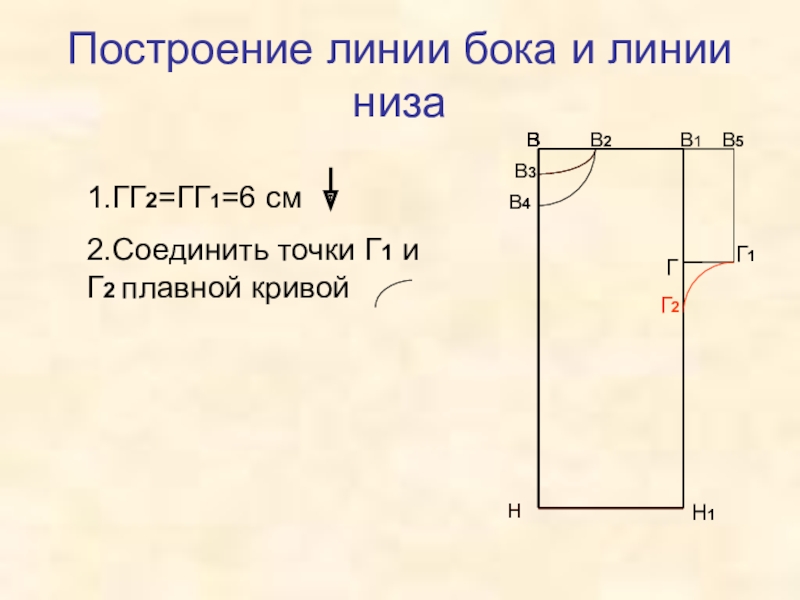

1.ГГ2=ГГ1=6 см
2.Соединить точки Г1 и Г2

плавной кривой

Г2



Построение линии бока и линии низаВВ1НН1ВВВ2В3ВНВВВ4ГВ5Г11.ГГ2=ГГ1=6 см2.Соединить точки Г1 и Г2 плавной кривой Г2

Слайд 9В
В1
Н
Н1
В
В
В2
В3

В
Н
В
В

В4

Г

В5
Г2

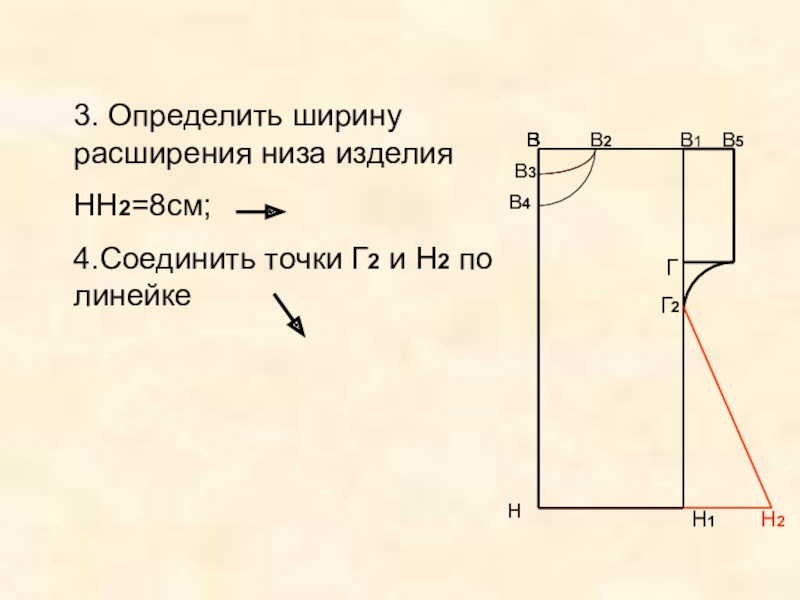

3. Определить ширину расширения низа изделия
НН2=8см;
4.Соединить точки Г2 и Н2 по

линейке

Н2

ВВ1НН1ВВВ2В3ВНВВВ4ГВ5Г23. Определить ширину расширения низа изделияНН2=8см;4.Соединить точки Г2 и Н2 по линейкеН2

Слайд 10В
В1
Н
Н1
В
В
В2
В3

В
Н
В
В

В4

Г

В5
Г2

Н2
Н3
Н4

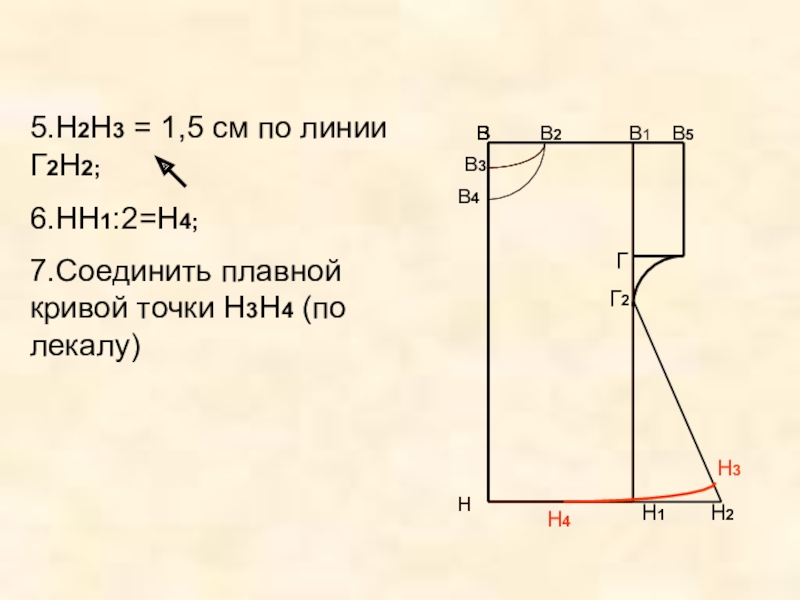

5.Н2Н3 = 1,5 см по линии Г2Н2;
6.НН1:2=Н4;
7.Соединить плавной кривой точки Н3Н4

(по лекалу)



ВВ1НН1ВВВ2В3ВНВВВ4ГВ5Г2Н2Н3Н45.Н2Н3 = 1,5 см по линии Г2Н2;6.НН1:2=Н4;7.Соединить плавной кривой точки Н3Н4 (по лекалу)

Слайд 11Обвести контур чертежа основной сплошной линией
В
В1
Н
Н1
В
В
В2
В3

В
Н
В
В

В4

Г

В5
Г2

Н2
Н3
Н4

Г1

Обвести контур чертежа основной сплошной линиейВВ1НН1ВВВ2В3ВНВВВ4ГВ5Г2Н2Н3Н4Г1
